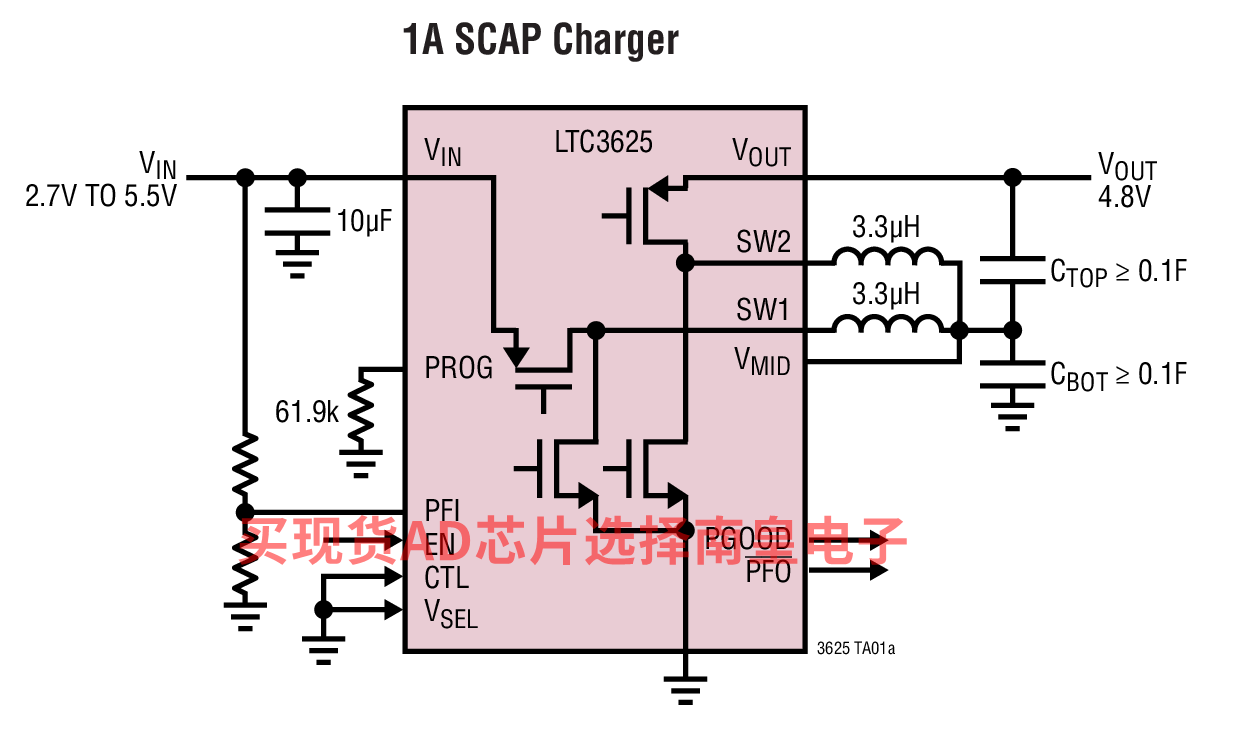

LTC3625/LTC3625-1 是可编程超级电容器充电器，专为从一个 2.7V 至 5.5V 输入电源将两个串联超级电容器充电至一个固定输出电压 (可选择 4.8V/5.3V 或 4V/4.5V) 而设计。自动电池平衡功能可在实现充电速率较大化的同时防止任一个超级电容器遭受过压损坏。无需使用平衡电阻器。

高效率、高充电电流、低静态电流和极低的外部组件数目 (一个电感器、VIN 上的一个旁路电容器和一个编程电阻器) 使得 LTC3625/LTC3625-1 非常适合小外形的后备或高峰值功率系统。

充电电流/最大输入电流水平利用一个外部电阻器来设置。当输入电源拿掉和/或 EN 引脚为低电平时，LTC3625/LTC3625-1 将自动进入一种低电流状态，此时从超级电容器吸收的电流小于 1μA。

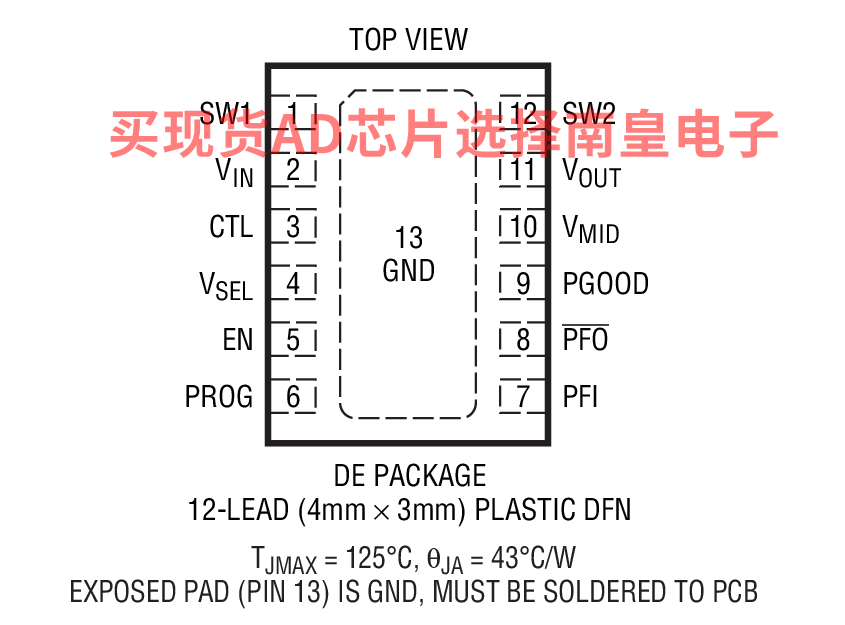

LTC3625/LTC3625-1 采用紧凑型 12 引脚3mm x 4mm x 0.75mm DFN 封装。

• 服务器、RAID 系统、海量存储器、高电流后备电源
• 固态硬盘驱动器
• 无线功率表
• 高峰值功率升压电源

• 两个串联超级电容器的高效率升压/降压充电

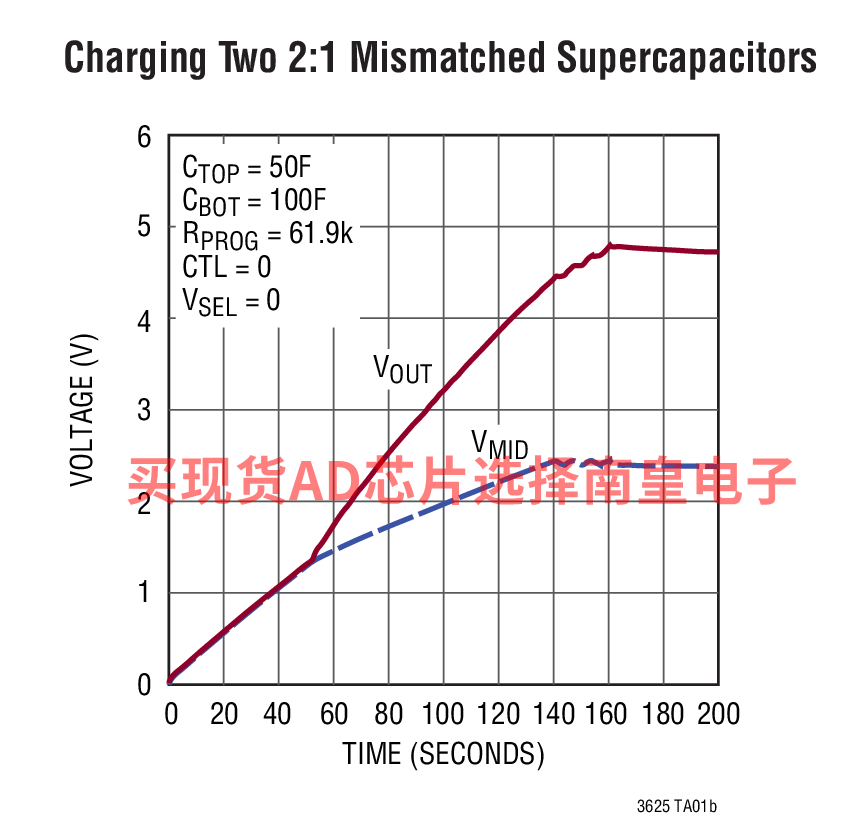

• 自动电池平衡可防止电容器在充电期间出现过压状况
• 高达 500mA (单个电感器)、1A (双电感器) 的可编程充电电流
• VIN = 2.7V 至 5.5V
• 每节超级电容器可选的 2.4V/2.65V 稳压 (LTC3625)
• 每节超级电容器可选的 2V/2.25V 稳压 (LTC3625-1)
• 低的无负载静态电流：23μA
• 在停机模式中 IVOUT、IVIN < 1μA
• 扁平 12 引脚 3mm x 4mm DFN 封装

LTC3625EDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.11（100-499个）；3.37（1000+个）

LTC3625EDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.11（100-499个）；3.37（1000+个）

LTC3625EDE-1#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.11（100-499个）；3.37（1000+个）

LTC3625EDE-1#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.11（100-499个）；3.37（1000+个）

LTC3625IDE#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；3.86（1000+个）

LTC3625IDE#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；3.86（1000+个）

LTC3625IDE-1#PBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；3.86（1000+个）

LTC3625IDE-1#TRPBF，封装：12-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；3.86（1000+个）

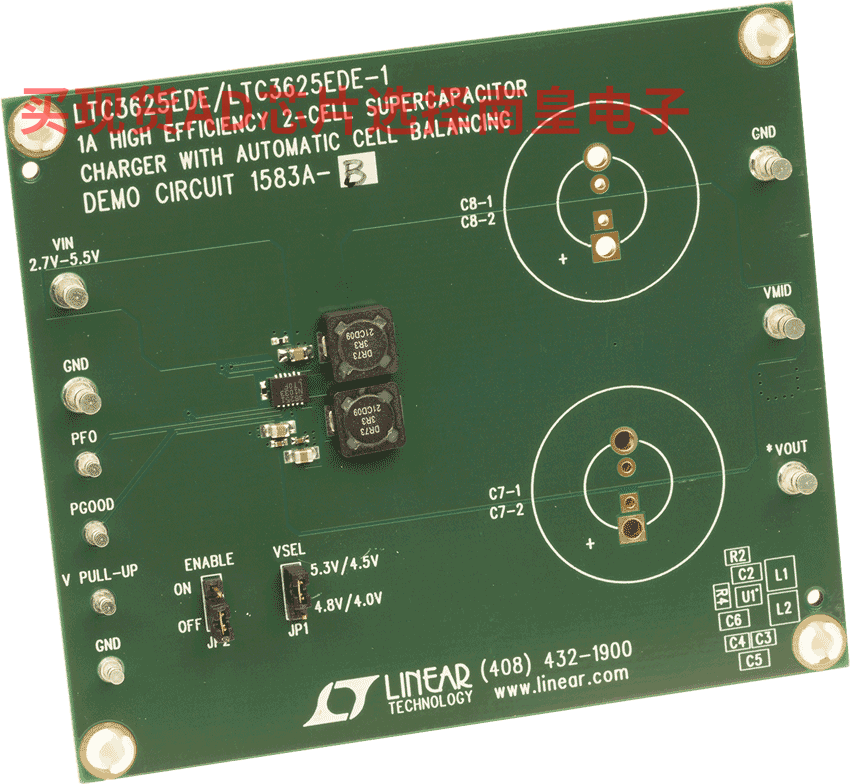

DC1583A-A：LTC3625EDE演示板 | VIN = 2.7V至5.5V，VOUT = 5.3V/4.8V（IOUT最高可达1A）

DC1583A-A：具有自动电池平衡功能的1A高效率2节超级电容充电器LTC3625演示板。

DC1583A-B：LTC3625-1EDE Demo Board | VIN = 2.7V to 5.5V, VOUT= 4.5V or 4.0V @ IOUT up to 1A

Demonstration circuit 1583A is a 1A high efficiency 2-Cell supercapacitor charger with automatic cell balancing featuring the LTC3625/LTC3625-1. The LTC3625/LTC3625-1 are step-up/step-down programmable supercapacitor chargers designed to charge two supercapacitors in series to a fixed voltage of 5.3V or 4.8V (LTC3625), or 4.5V or 4.0V (LTC3625-1) from a 2.7V to 5.5V input supply. Automatic cell balancing is achieved during the charging phase, preventing overvoltage damage to either supercapacitor while maximizing charge rate.
