- 制造厂商:AD
- 产品类别:超级电容器充电器
- 技术类目:内部电源开关降压稳压器
- 功能描述:具平均输入电流限制的 400mA / 800mA 同步降压型 DC/DC 稳压器
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)

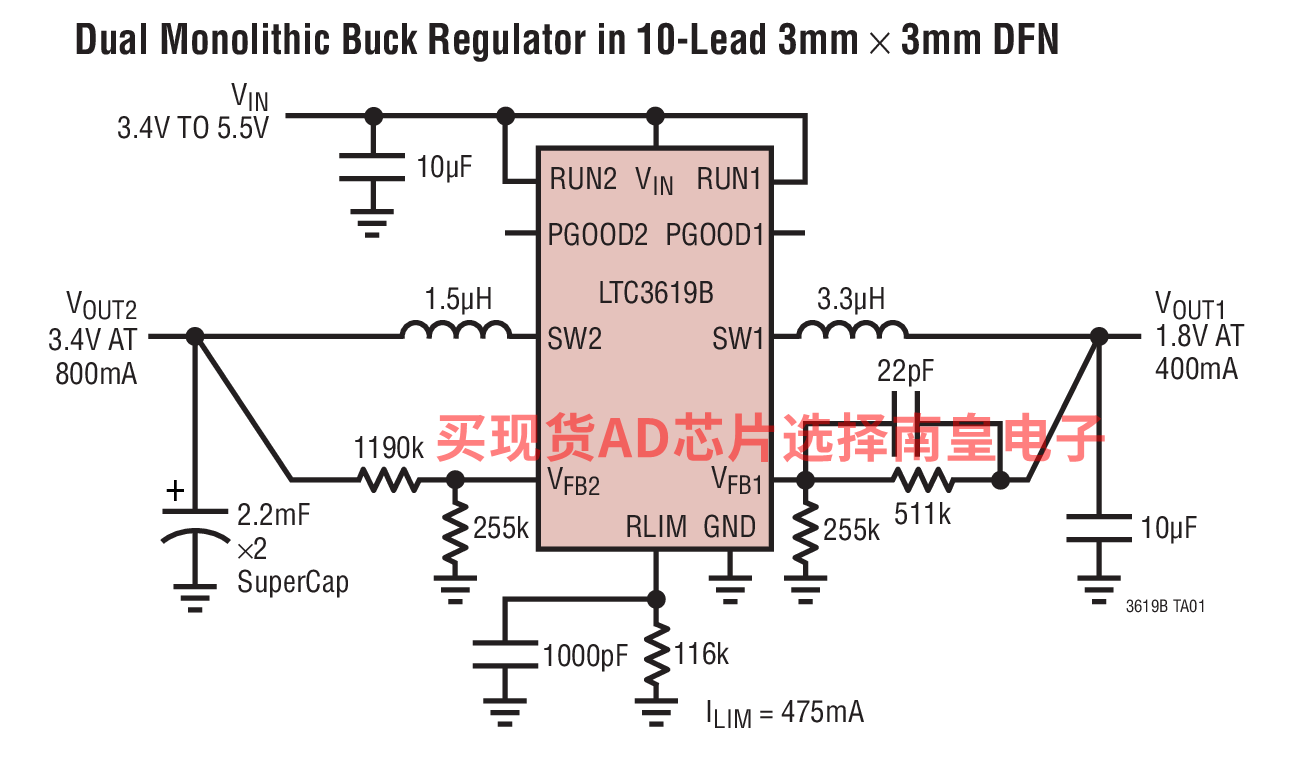

LTC3619B 是一款双通道、单片式、同步降压型稳压器,采用一种恒定频率电流模式架构。
该器件的输入电源电压范围为 2.5V 至 5.5V,因而使其成为锂离子电池和 USB 供电型应用的理想选择。100% 占空比能力提供了低压差操作,从而延长了电池供电式系统中的运行时间。利用 0.6V 的反馈基准电压对低输出电压提供了支持。通道 1 和通道 2 能够分别提供 400mA 和 800mA 的输出电流。
LTC3619B 的可编程平均输入电流限值非常适合于 USB 应用以及负载点电源,因为 LTC3619B 受限的输入电流仍将允许其输出输送高峰值负载电流,而不会导致输入电源崩溃。当两个通道的电流之和超过了输入电流限值时,通道 2 将被限流,而通道 1 则保持调节状态。该器件的工作频率在内部设定为 2.25MHz,因而允许使用小的表面贴装型电感器。内部软起动功能可在启动期间减小浪涌电流。LTC3619B 采用小外形 MSOP 和 3mm x 3mm DFN 封装。LTC3619B 还具有一款低静态电流、高效率突发模式 (Burst Mode) 版本 — LTC3619。
应用
- 高峰值负载电流应用
- USB 供电型设备
- 超级电容器充电
- 无线电发送器和其他手持式设备
- 可编程平均输入电流限制:±5% 准确度
- 双通道降压输出:效率高达 96%
- 在轻负载条件下执行低噪声脉冲跳跃操作
- 输入电压范围:2.5V 至 5.5V
- 输出电压范围:0.6V 至 5V
- 2.25MHz 恒定频率操作
- 用于每个通道的电源良好输出电压监视器
- 低压差操作:100% 占空比
- 用于每个通道的独立内部软起动
- 旨在获得卓越的电压和负载瞬态响应性能的电流模式操作
- ±2% 输出电压准确度
- 短路保护功能
- 停机电流 ≤ 1μA

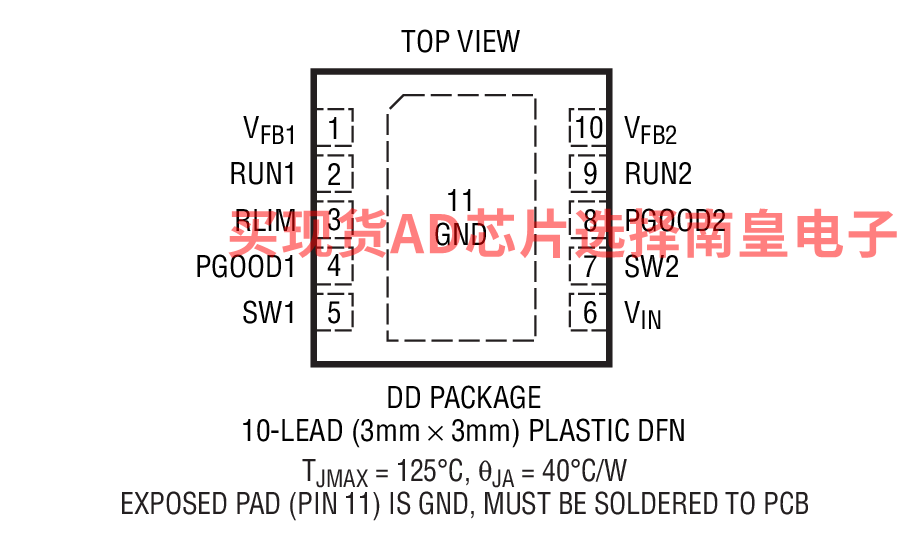

- 采用小外形的耐热性能增强型 10 引脚 MS 和 3mm x 3mm DFN 封装
LTC3619BEDD#PBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:管装,121,工作温度:-40 to 125C,AD官网报价:3.11(100-499个);2.54(1000+个)
LTC3619BEDD#TRPBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:3.11(100-499个);2.54(1000+个)
LTC3619BEMSE#PBF,封装:10-Lead MSOP w/ EP,包装形式及数量:管装,50,工作温度:-40 to 125C,AD官网报价:3.11(100-499个);2.54(1000+个)
LTC3619BEMSE#TRPBF,封装:10-Lead MSOP w/ EP,包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:3.11(100-499个);2.54(1000+个)
LTC3619BIDD#PBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:管装,121,工作温度:-40 to 125C,AD官网报价:3.65(100-499个);2.98(1000+个)
LTC3619BIDD#TRPBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:3.65(100-499个);2.98(1000+个)
LTC3619BIMSE#PBF,封装:10-Lead MSOP w/ EP,包装形式及数量:管装,50,工作温度:-40 to 125C,AD官网报价:3.65(100-499个);2.98(1000+个)
LTC3619BIMSE#TRPBF,封装:10-Lead MSOP w/ EP,包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:3.65(100-499个);2.98(1000+个)

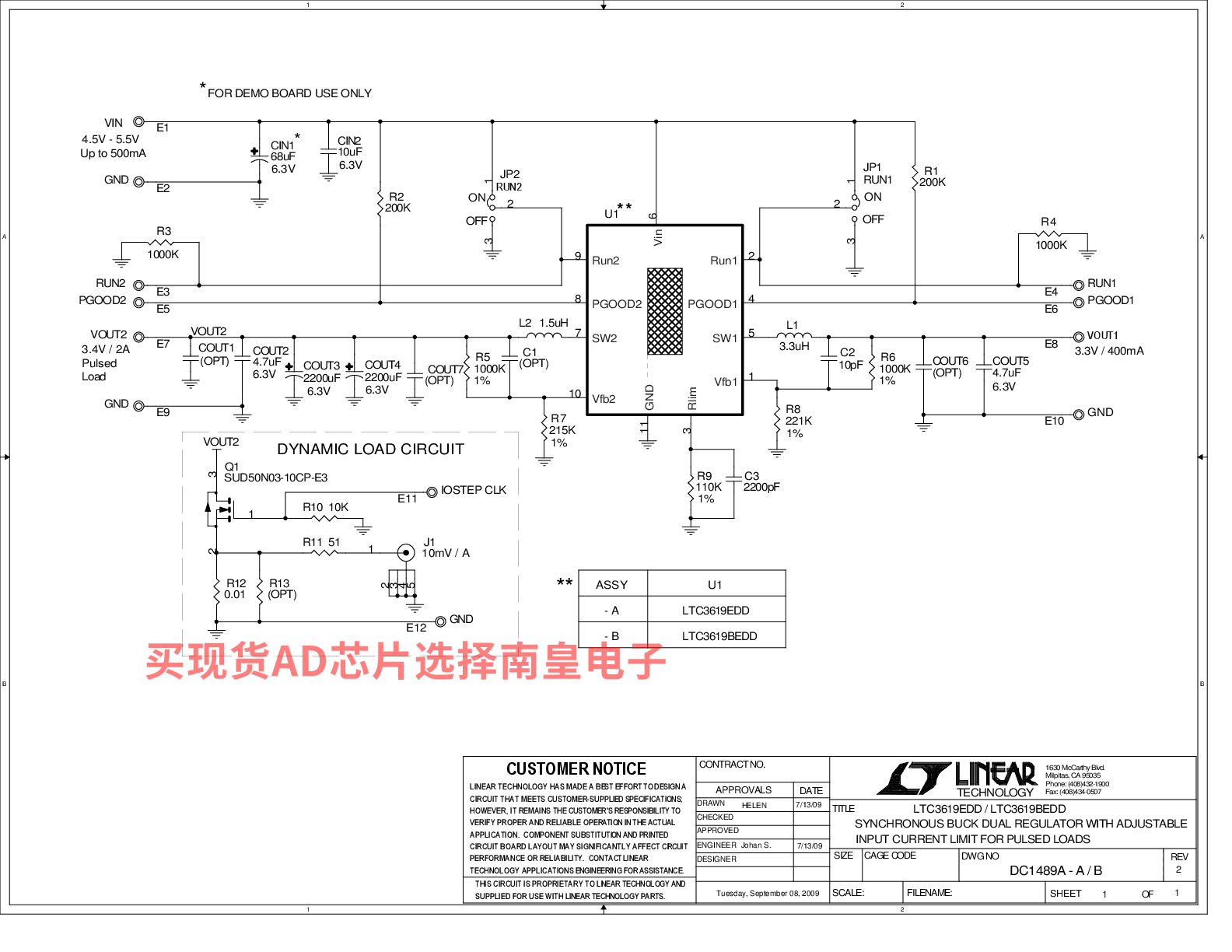

DC1489A-B:LTC3619BEDD Demo Board | 5V Input, VOUT1 = 3.3V @ 400mA, VOUT2 = 3.4V @ 500mA (2A Pulsed)
Demonstration circuit 1489A is a synchronous buck dual regulator with adjustable input current limit featuring the LTC3619EDD(Burst mode operation)/LTC3619BEDD(pulse-skip mode) and is ideally suited for pulsed load applications where the input current needs to be limited. The -A board is for the LTC3619 while the -B board is for the LTC3619B. It is configured for 500mA maximum input current limit. The outputs are configured for a 3.3V/400mA continuous current output and a 3.4V output that can handle pulsed load currents up to 2A, with duty cycles up to 15%. The input voltage range is 5V ±10%. The fixed input current limited can be adjusted by replacing one resistor.
