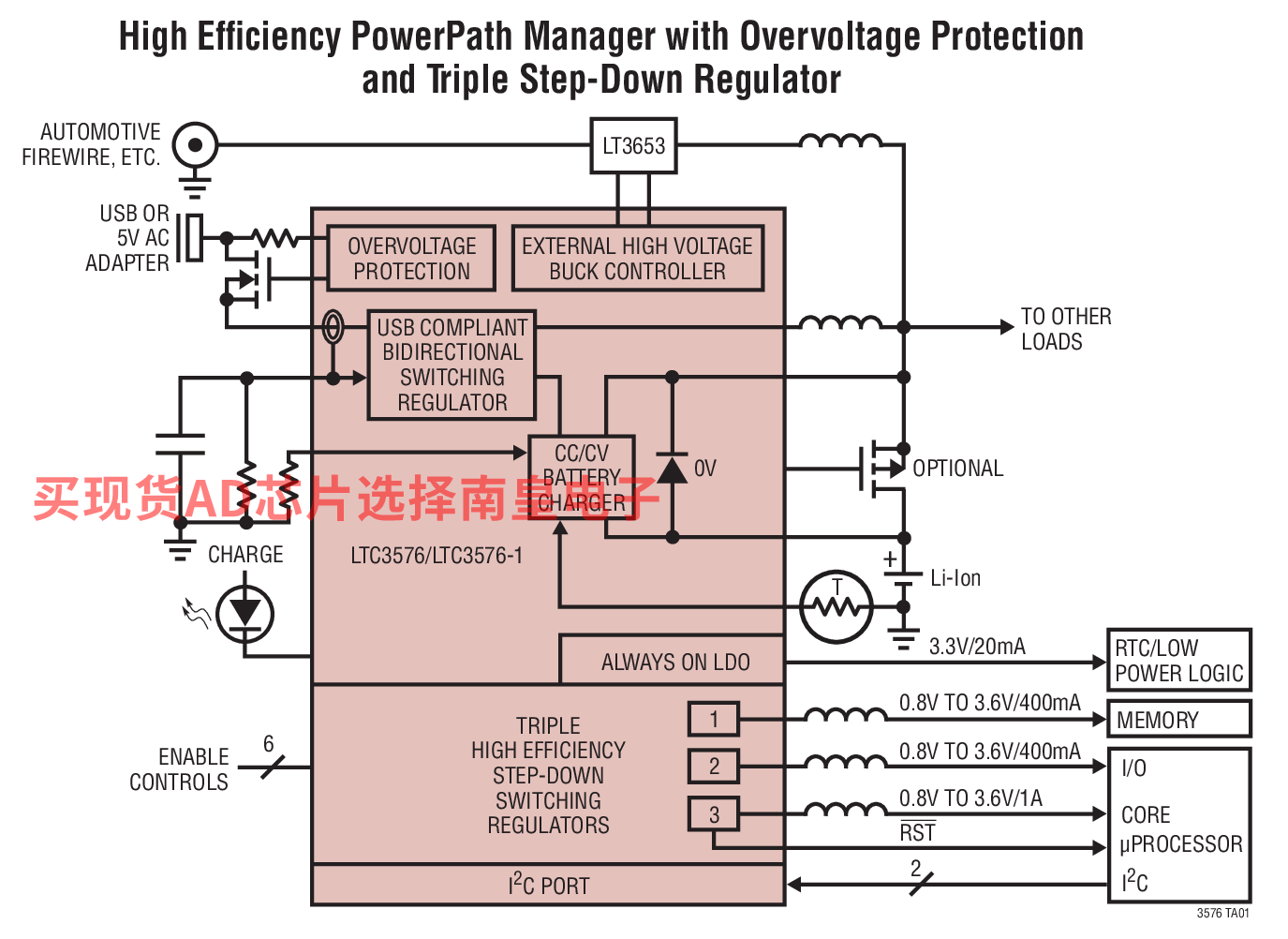

LTC3576/LTC3576-1 是面向锂离子/锂聚合物电池应用的高集成度电源管理和电池充电器 IC。这两款器件均包括一个具自动负载优先级处理功能的高效率、双向开关 PowerPath 管理器、一个电池充电器、一个理想二极管、一个用于外部高电压开关稳压器的控制器和三个具 I2C 可调输出电压的通用降压型开关稳压器。内部开关稳压器可自动地限制输入电流 (以兼容 USB 规格)，而且当从电池供电时还能够产生适合于 USB On-the-Go 应用的 5V/500mA。USB 和外部开关稳压器电源通路均执行 Bat-Track 优化型充电操作，旨在从高达 38V 的电源来为应用电路提供较大的功率。一个过压保护电路负责保护 LTC3576/LTC3576-1 免遭由于 VBUS 或 WALL 引脚上高电压所造成的损坏 (仅采用两个外部元件便能完成此项任务)。LTC3576/ LTC3576-1 采用扁平的 38 引脚 (4mm x 6mm x 0.75mm) QFN 封装。

• 基于 HDD 的媒体播放器
• GPS、PDA、数码相机、智能手机
• 与汽车的电气规范相兼容的便携式电子产品

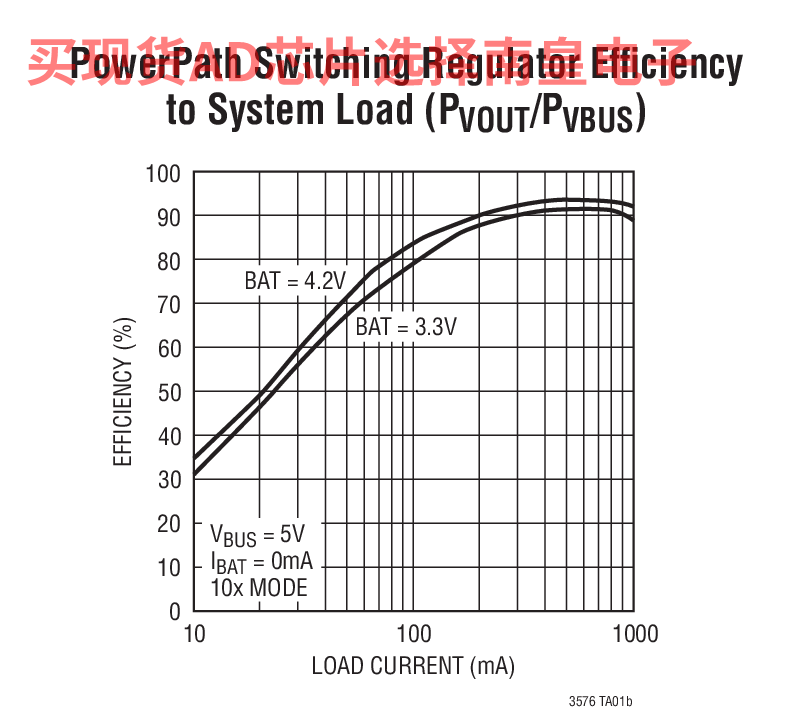

• 具 Bat-Track 自适应输出控制功能的双向开关稳压器提供了高效充电和一个用于 USB On-the-Go 的 5V 输出
• 外部高电压降压型开关稳压器的 Bat-Track 控制
• 过压保护电路可保护器件免受损坏
• 可在使用电量耗尽的电池情况下实现“即时接通”操作
• 具 I2C 可调输出的三通道降压型开关稳压器 (1A/400mA/400mA IOUT)
• 180mΩ 内部理想二极管 + 外部理想二极管控制器在电池模式中给负载供电
• 锂离子/锂聚合物电池充电器 (1.5A 最大充电电流 ICHG)
• 电池浮动电压：4.2V (LTC3576)，4.1V (LTC3576-1)

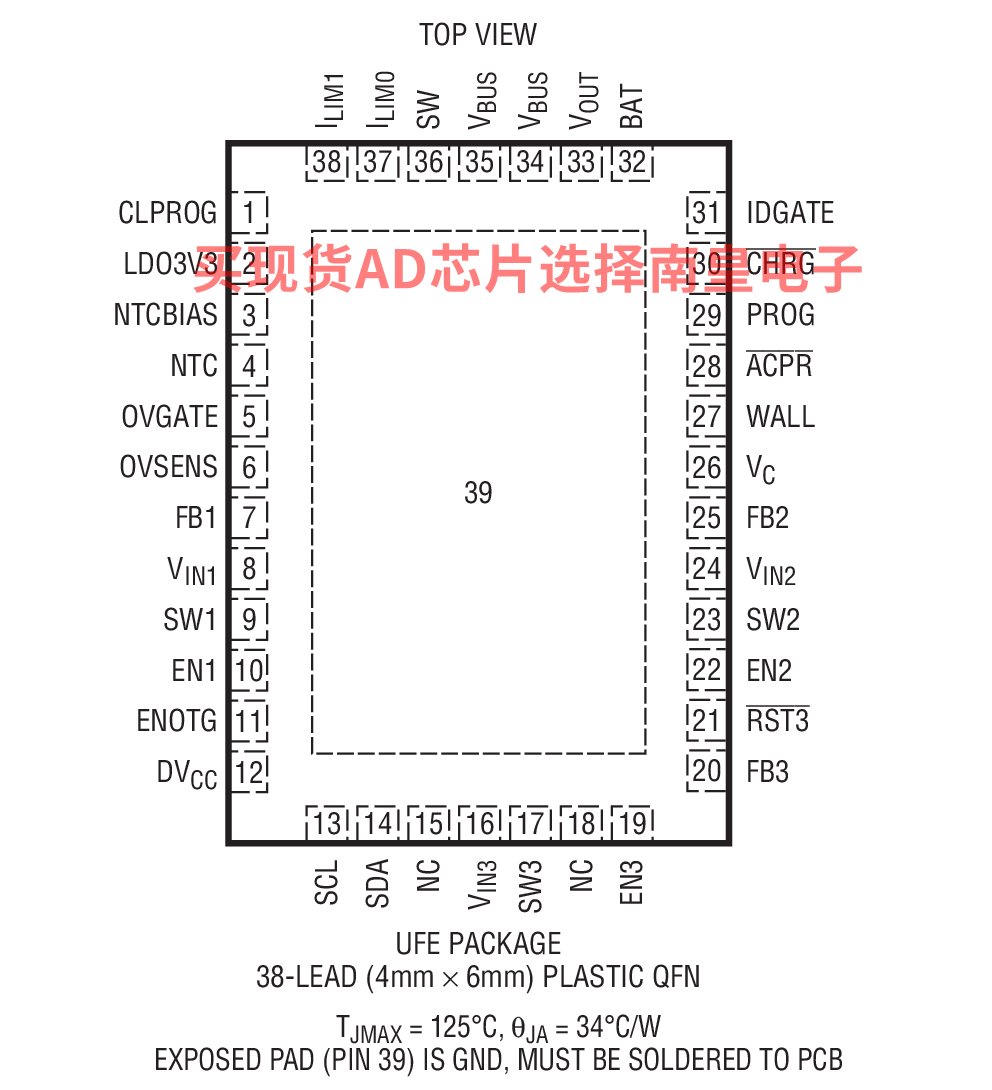

• 紧凑型 (4mm x 6mm x 0.75mm) 38 引脚 QFN 封装

LTC3576EUFE#PBF，封装：38-Lead QFN (4mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：6.52（100-499个）；5.35（1000+个）

LTC3576EUFE#TRPBF，封装：38-Lead QFN (4mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.52（100-499个）；5.35（1000+个）

LTC3576EUFE-1#PBF，封装：38-Lead QFN (4mm x 6mm x 0.75mm w/ EP)，包装形式及数量：管装，61，工作温度：-40 to 125C，AD官网报价：6.52（100-499个）；5.35（1000+个）

LTC3576EUFE-1#TRPBF，封装：38-Lead QFN (4mm x 6mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.52（100-499个）；5.35（1000+个）

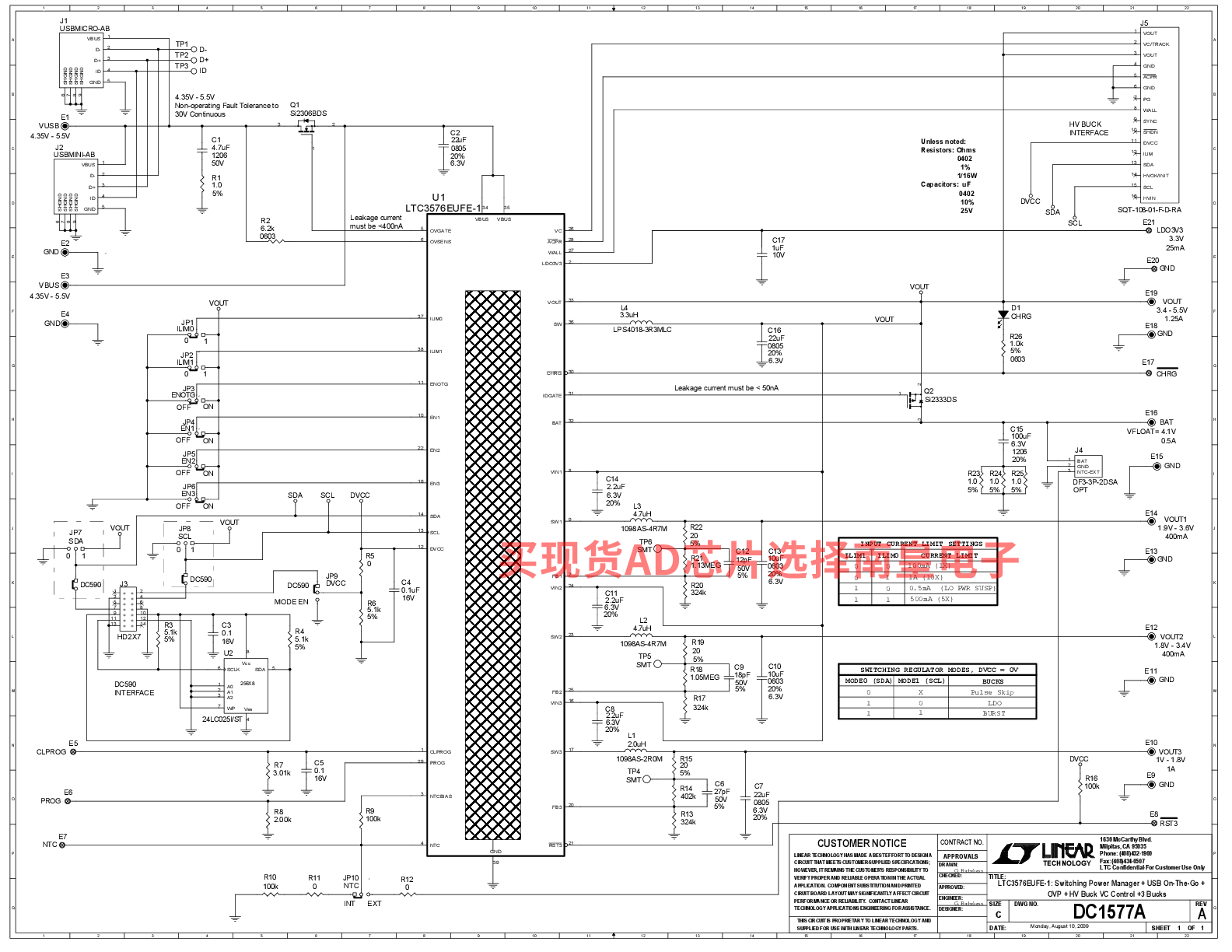

DC1577A：LTC3576EUFE-1 Demo Board | Switching Power Manager with USB On-the-Go, Triple Step-Down DC/DC (1A, 0.4A, 0.4A)

Demonstration Circuit DC1577A is a switching power manager that features a high-efficiency bidirectional PowerPath switching regulator for USB On-the-Go, a controller for an external high voltage step-down switching regulator, a 1A battery charger (4.1V VFLOAT), an ideal diode, an always-on LDO, an overvoltage protection circuit and three general purpose synchronous step-down switching regulators. The three DC/DC converters provide 1.9V to 3.6V @ 400mA, 1.8V to 3.4V @ 400mA and 1V to 1.8V @ 1A.

The DC1577A Demo Circuit can be controlled from a software GUI. Most of the features of the LTC3576EUFE-1 are only accessible via its I2C port.

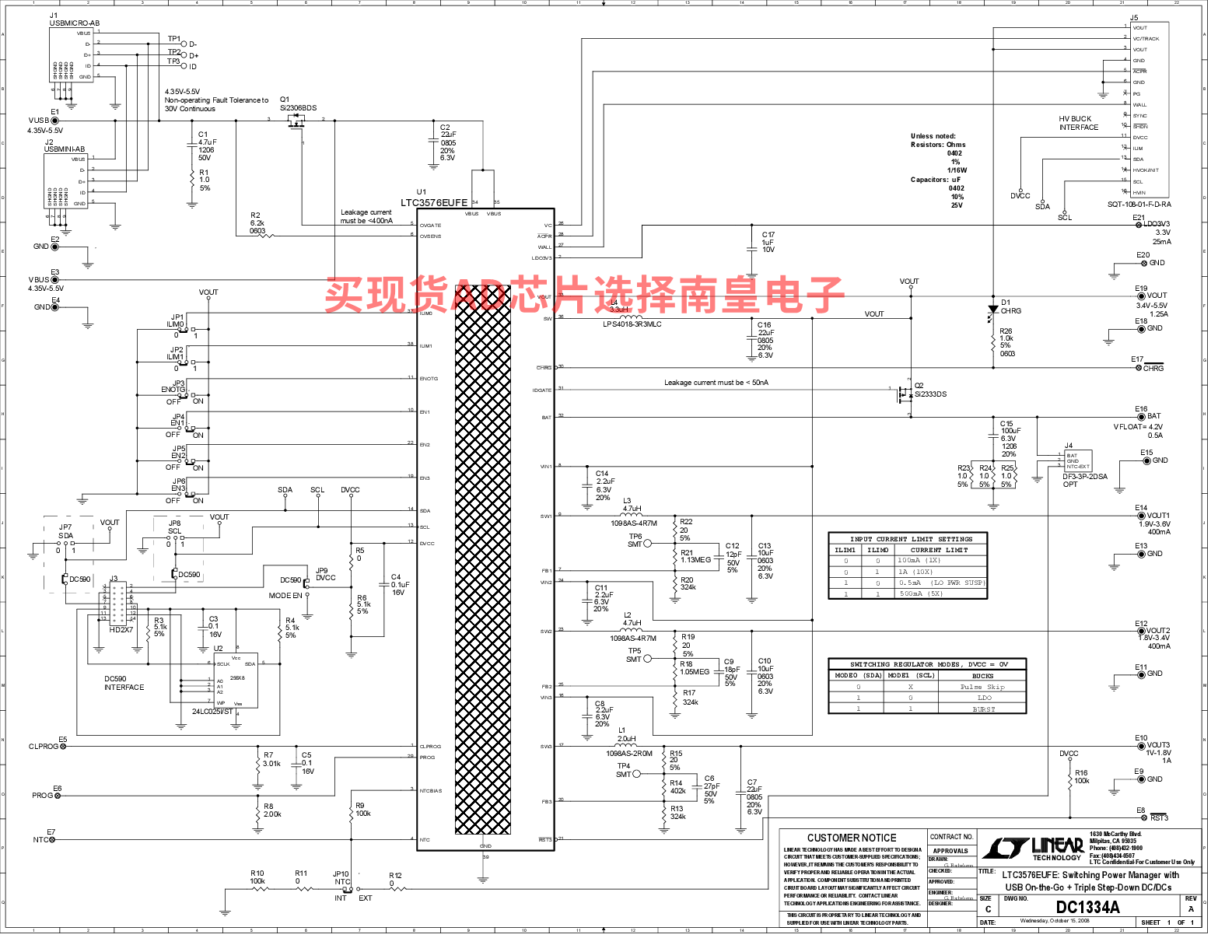

DC1334A：LTC3576EUFE Demo Board | Switching Power Manager with USB On-the-Go, Triple Step-Down DC/DC (1A, 0.4A, 0.4A)

Demonstration Circuit DC1334A is a switching power manager that features a high-efficiency bidirectional PowerPath switching regulator for USB On-the-Go, a controller for an external high voltage step-down switching regulator, a 1A battery charger (4.2V VFLOAT), an ideal diode, an always-on LDO, an overvoltage protection circuit and three general purpose synchronous step-down switching regulators. The three DC/DC converters provide 1.9V to 3.6V @ 400mA, 1.8V to 3.4V @ 400mA and 1V to 1.8V @ 1A.

The DC1334A Demo Circuit can be controlled from a software GUI. Most of the features of the LTC3576EUFE are only accessible via its I2C port.
