LTC3566 是一款面向锂离子/锂聚合物电池应用的高集成度电源管理和电池充电器 IC。它包括一个具自动负载优先级处理功能的高效率电流限制开关 PowerPath 管理器、一个电池充电器、一个理想二极管和一个高效率同步降压-升压型开关稳压器。LTC3566 系列专为 USB 应用而设计，其开关电源管理器把输入电流的最大值限制为 100mA 或 500mA (对于 USB 应用)，或者 1A (对于适配器供电应用)。

LTC3566 系列的开关输入级能够把可从 USB 端口获得的 2.5W 功率几乎全部传输至系统负载，而作为热量消耗掉的功率极少。该特点使 LTC3566 能向应用提供更多的功率，并放宽了狭小空间里的热预算约束条件。 LTC3566-2 自动地减少充电电流，以在电池低电量情况下保持一个稳压的 3.6V VOUT，而 LTC3566 不能做到。同步降压-升压型 DC/DC 能够提供高达 1A 的电流。

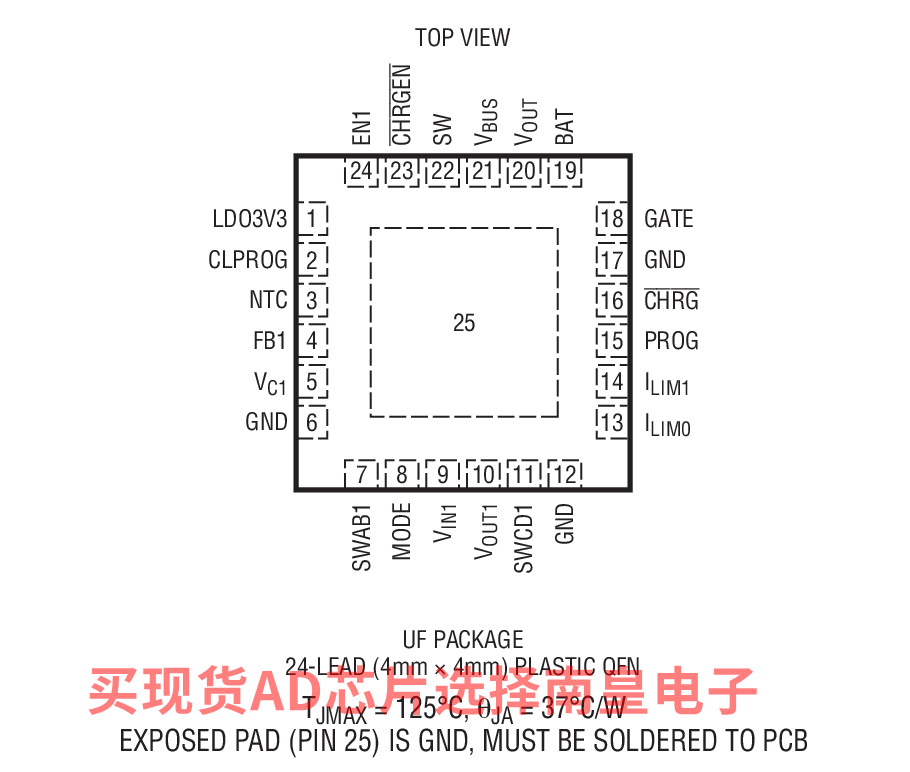

LTC3566 采用扁平 24 引脚 4mm x 4mm QFN 表面贴装型封装。

• 基于 HDD 的 MP3 播放器、PDA、GPS、PMP 产品
• 其他基于 USB 的手持式产品

• 具 Bat-Track 自适应输出控制功能的高效率开关 PowerPath 控制器
• 可编程 USB 或墙上输入电流限值 (100mA/500mA/1A)
• 全功能锂离子/锂聚合物电池充电器
• 可在电池电量耗尽的情况下实现“即时接通”操作
• 1.5A 最大充电电流
• 内部 180mΩ 理想二极管和外部理想二极管控制器在电池模式中给负载供电
• 从 BAT 引脚供电时的无负载低 IQ (< 30μA)

1A 降压-升压型 DC/DC

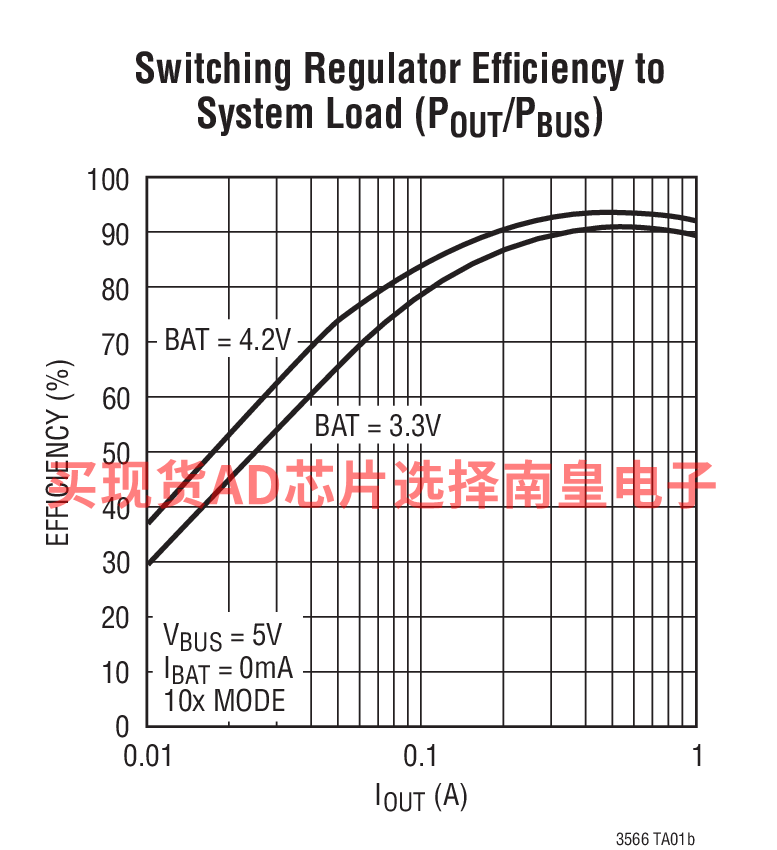

• 高效率 (1A IOUT)
• 2.25MHz 恒定频率操作
• 低的无负载静态电流 (~13μA)
• 零停机电流
• 所有功能的引脚控制

LTC3566EUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：5.09（100-499个）；4.3（1000+个）

LTC3566EUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.09（100-499个）；4.3（1000+个）

LTC3566EUF-2#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：5.26（100-499个）；4.3（1000+个）

LTC3566EUF-2#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.26（100-499个）；4.3（1000+个）

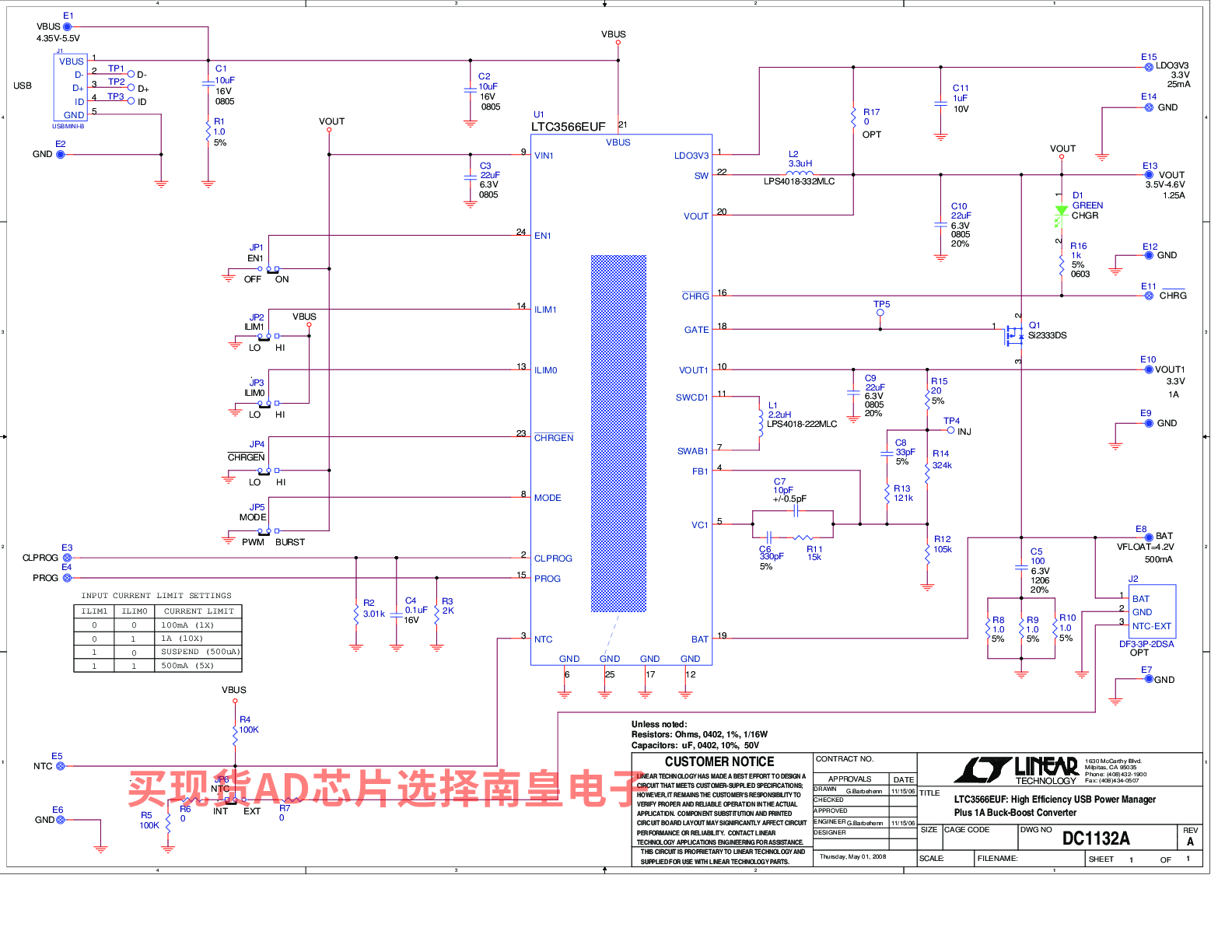

DC1132A：LTC3566 | High Efficiency USB Power Manager Plus 1A Buck/Boost Converter

DC1132A: Demo Board for the LTC3566 High Ef?ciency USB Power Manager Plus 1A Buck-Boost Converter.
