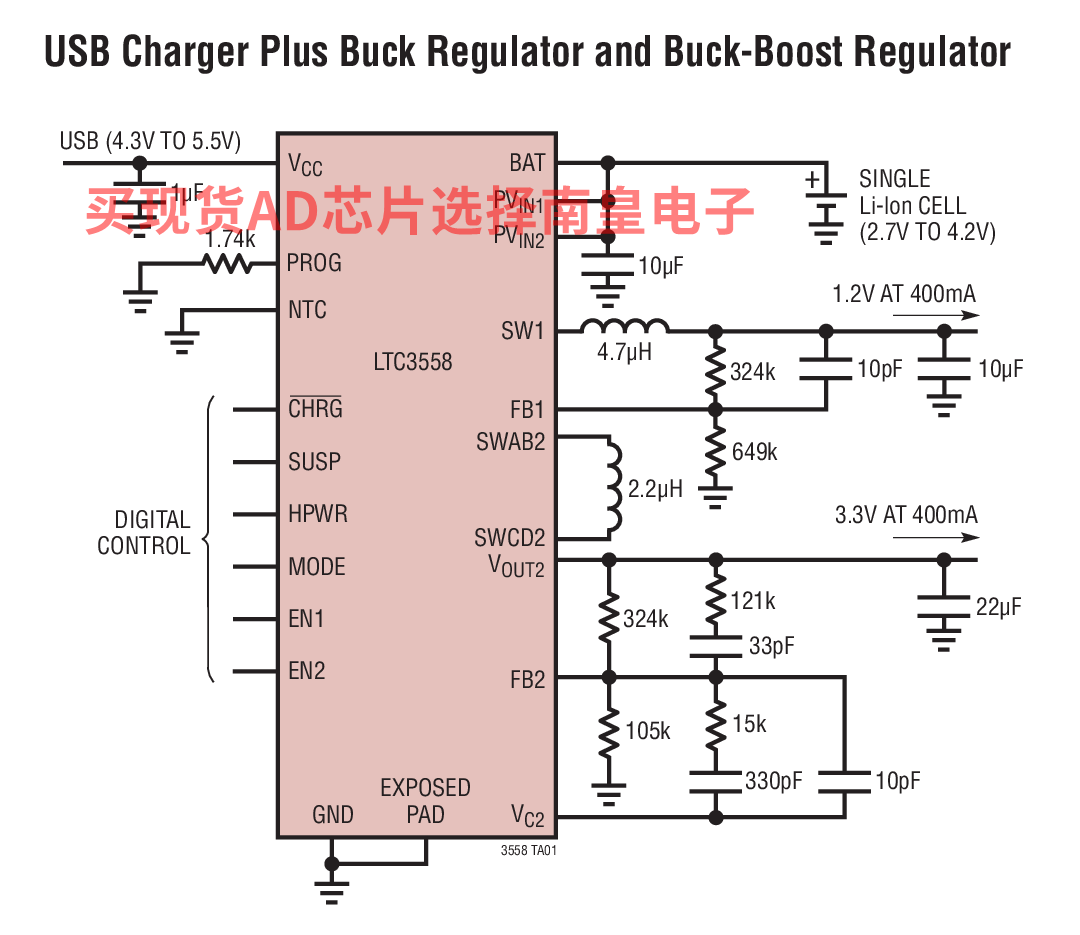

LTC3558 是一款具双通道高效率开关稳压器的 USB 电池充电器。该器件非常适合于给那些需要多个电源轨、基于单节锂离子/锂聚合物电池的手持式应用供电。

电池充电电流可通过 PROG 引脚和 HPWR 引脚来设置，并能够在 BAT 引脚上提供高达 950mA 的电流。CHRG 引脚允许在充电过程中连续监视电池状态。一个内部定时器负责控制充电器的终止操作。

该器件包括单片式同步降压和降压-升压型稳压器，各能够提供高达 400mA 的输出电流，并在整个锂离子/锂聚合物电池电压范围内实现了高于 90% 的工作效率。降压-升压型稳压器能够在其额定可输送电流条件下调节其编程输出电压 (在整个锂离子电池电压范围内)，且未产生压降，从而延长了电池的运行时间。

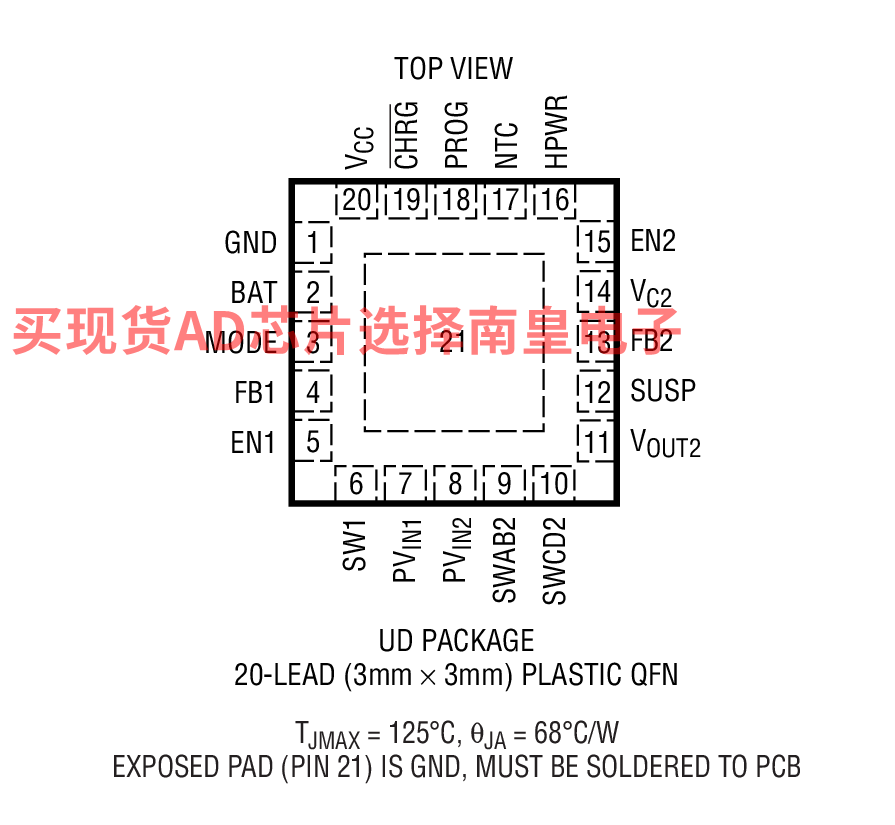

LTC3558 采用扁平 (高度仅 0.75mm)、耐热增强型、20 引脚 (3mm x 3mm) QFN 封装。
应用

• 基于 SD/闪存的 MP3 播放器
• 低功率手持式应用

• 电池充电器
• 独立型 USB 充电器
• 可利用单个电阻器来设置高达 950mA 的充电电流
• HPWR 输入负责选择 20% 或 100% 的编程充电电流
• 用于实现适宜温度充电的 NTC 输入
• 内部定时器终止
• 失效电池检测
• 开关稳压器 (降压和降压-升压)
• 每个稳压器可提供高达 400mA 的输出电流
• 2.25MHz 恒定频率操作
• 节省功率的突发模式 (Burst Mode) 操作
• 扁平、20 引脚、3mm x 3mm QFN 封装

LTC3558EUD#PBF，封装：20-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.31（100-499个）；2.71（1000+个）

LTC3558EUD#TRPBF，封装：20-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.31（100-499个）；2.71（1000+个）

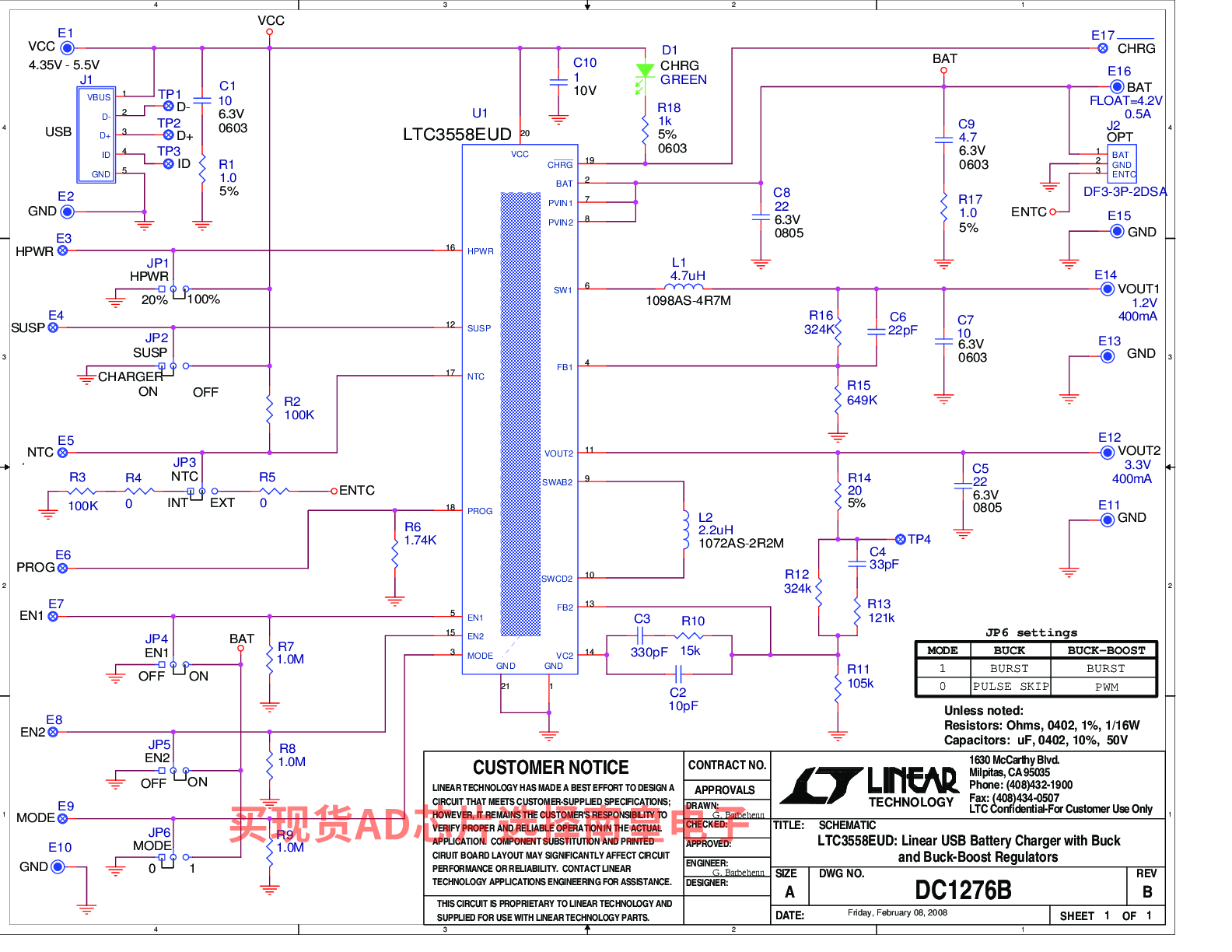

DC1276B：LTC3558EUD | Linear USB Battery Charger with Buck and Buck-Boost Regulators

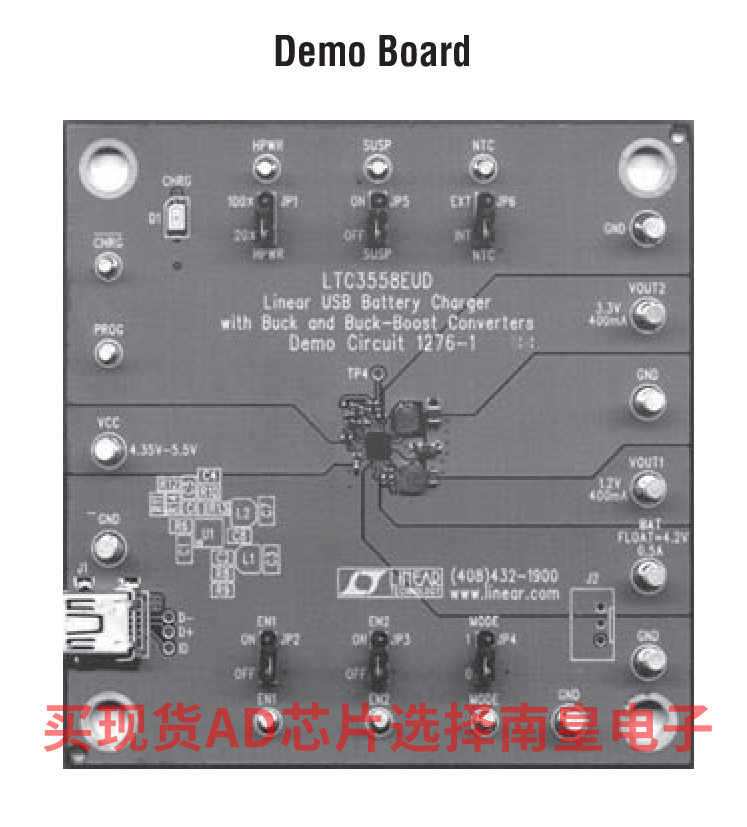

DC1276B: Demo Board forLTC3558 - Linear USB Battery Charger with Buck and Buck-Boost Regulators
