LTC3556 是一款面向锂离子 / 锂聚合物电池应用的高集成度电源管理和电池充电器 IC。它包括一个具自动负载优先级处理功能的高效率电流限制开关 PowerPath 管理器、一个电池充电器、一个理想二极管和 3 个同步开关稳压器 (两个降压型稳压器和一个降压-升压型稳压器)。LTC3556 专为 USB 应用而设计，其开关电源管理器自动地把输入电流的最大值限制为 100mA 或 500mA (对于 USB 应用)，或者 1A (对于适配器供电应用)。

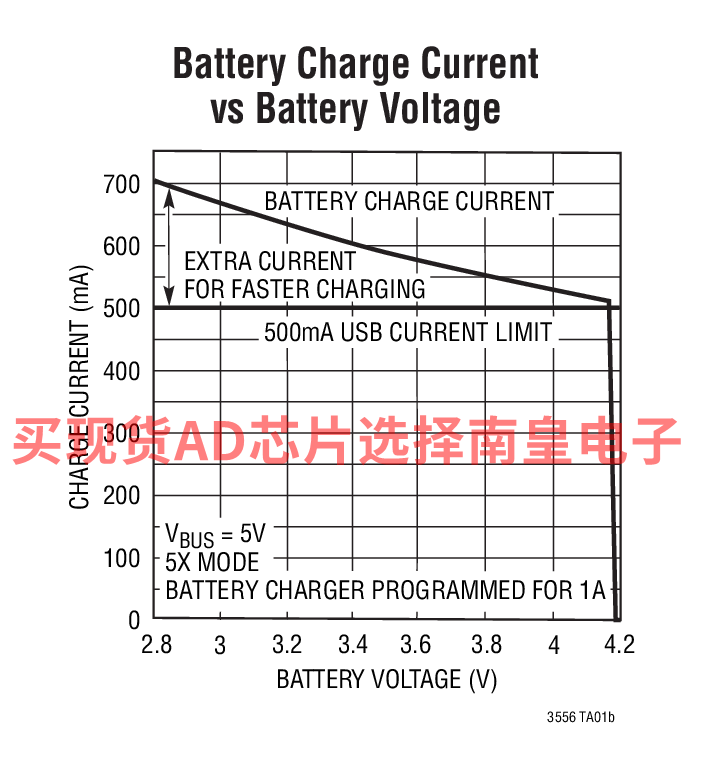

LTC3556 的开关输入级能够把可从 USB 端口获得的 2.5W 功率几乎全部传输至系统负载，而作为热量消耗掉的功率极少。该特点使得 LTC3556 能向应用提供更多的功率，并放宽了狭小空间里的热预算约束条件。两个降压型稳压器各能提供高达 400mA 的电流，而降压-升压型稳压器则能够提供 1A 电流。

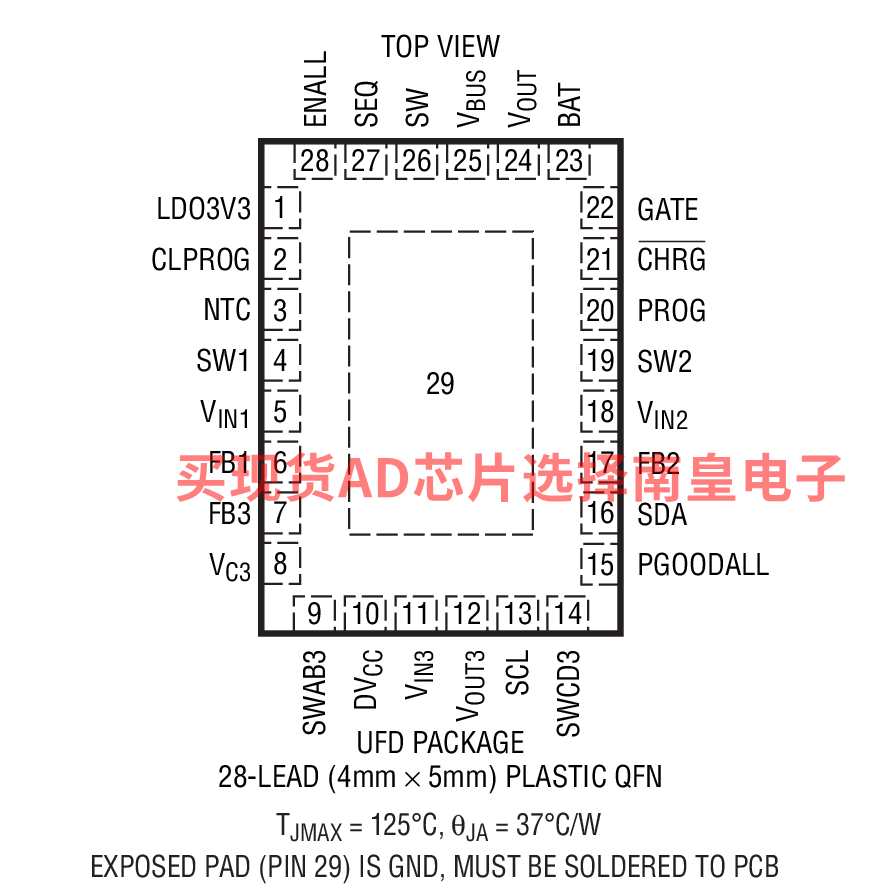

LTC3556 采用扁平 28 引脚 (4mm x 5mm x 0.75mm) QFN 表面贴装型封装。

• 基于 HDD 的 MP3 播放器、PDA、GPS、PMP
• 其他基于 USB 的手持式产品



电源管理器

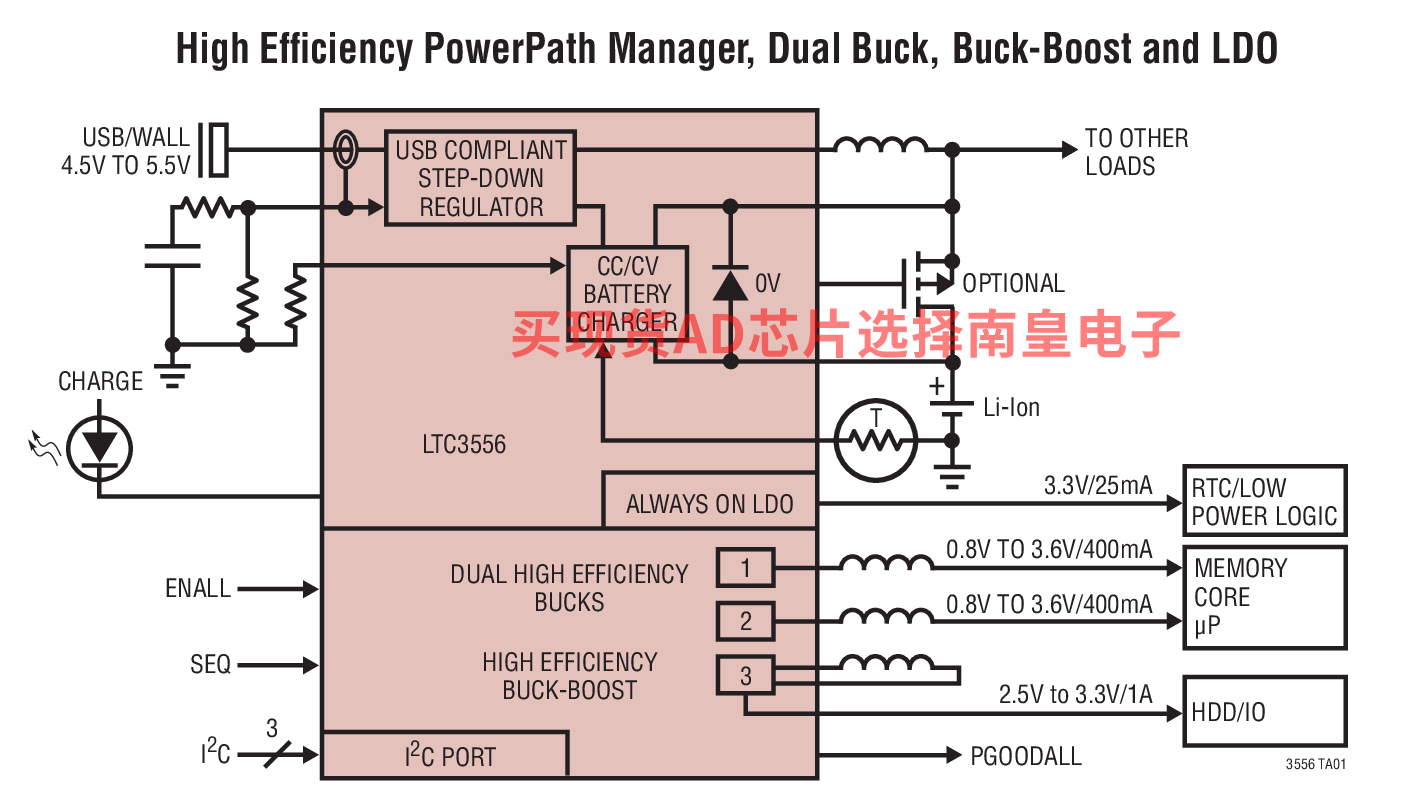

• 具 Bat-Track 自适应输出控制功能的高效率开关 PowerPath 控制器
• 可编程 USB 或墙上输入电流限值 (100mA / 500mA / 1A)
• 全功能锂离子 / 锂聚合物电池充电器
• 可在使用一个电量耗尽电池的情况下实现 “即时接通” 型操作
• 1.5A 最大充电电流
• 内部 180mΩ 理想二极管和外部理想二极管控制器在电池模式中给负载供电
• 从 BAT 引脚供电时的低无负载 IQ (< 30μA)

DC/DC

• 双通道高效率降压型 DC/DC (400mA / 400mA IOUT)
• 高效率降压-升压型 DC/DC (1A IOUT)
• 所有稳压器的工作频率均为 2.25MHz
• 两个降压输出上的动态电压调整
• 使能、模式、两个 VOUT 设定值的 I2C 控制
• 具上电序列控制功能的 ENALL 引脚
• 低无负载静态电流：各为 20μA



LTC3556EUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：6.33（100-499个）；5.35（1000+个）

LTC3556EUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.33（100-499个）；5.35（1000+个）

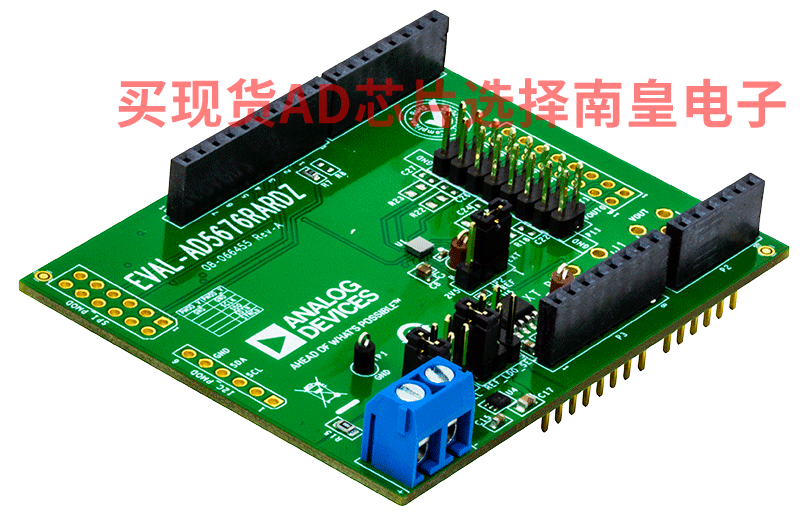

EVAL-AD5676RARDZ：Evaluation Board for the AD5676R WLCSP

The EVAL-AD5676RARDZ allows users to quickly prototype AD5676R circuits and reduce design time. The AD5676R operates from a single 2.7 V to 5.5 V supply. The AD5676R incorporates an internal 2.5 V reference to give a full-scale output voltage of 2.5 V or 5 V. An ADR4525 is also provided on-board as a 2.5V reference source. A different external reference voltage can be applied via the EXT_REF SMB connector or test pin if needed.

The EVAL-AD5676RARDZ interfaces to the USB port of a PC via a system demonstration platform board (SDP-K1 ). The Analysis | Control | Evaluation (ACE) software is available for download from the EVAL-AD5676RARDZ product page to use with the evaluation board to allow the user to program the AD5676R. A peripheral module interface (PMOD) connection is also available to allow the connection of microcontrollers to the evaluation board without the SDP-K1 board. When a microcontroller is used through the PMOD connection, the SDP-K1 board must be disconnected, and the user is unable to operate the ACE software.

The EVAL-AD5676RARDZ is compatible with the EVAL-SDP-CK1Z (SDP-K1), which should be purchased separately. A typical connection between the EVAL-AD5676RARDZ and the SDP-B controller board is shown in the user guide. For full details, see the AD5676R data sheet, which must be used in conjunction with the user guide when using the EVAL-AD5676RARDZ.

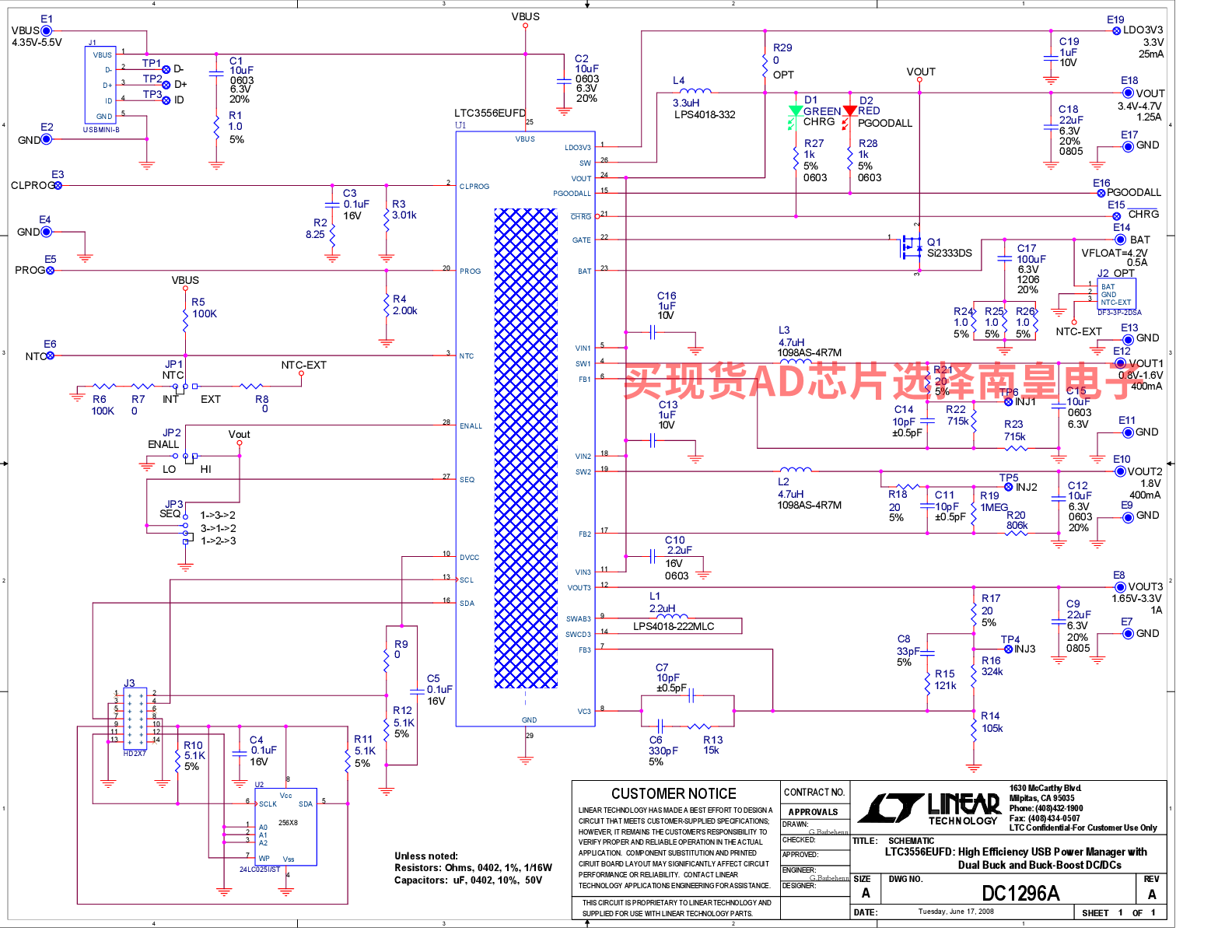

DC1296A：LTC3556EUFD Demo Board | High Efficiency USB Power Manager with Dual Buck-Buck Boost DC/DC

DC1296A: Demo Board for the LTC3556 High Ef?ciency USB Power Manager with Dual Buck and Buck-Boost DC/DCs
