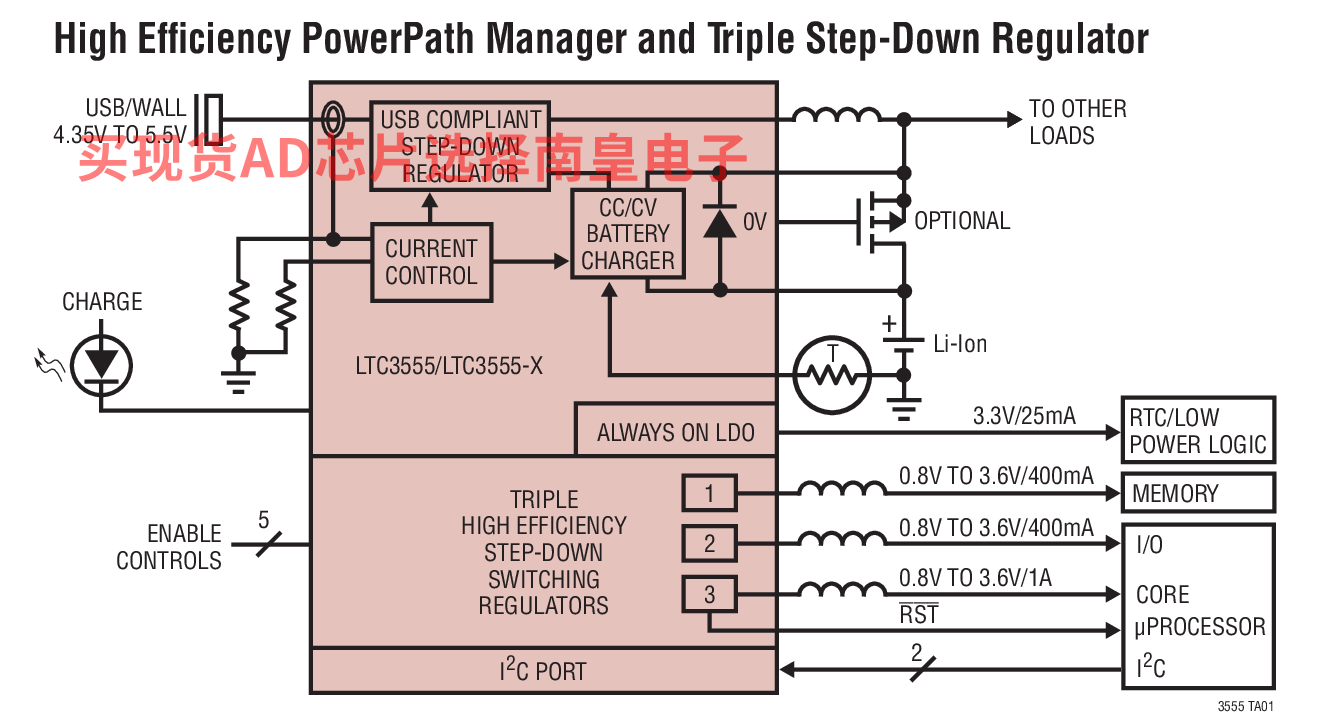

LTC3555 系列是高集成度USB 兼容型电源管理和电池充电器 IC，以用于锂离子 / 锂聚合物电池应用。它们包括一个具自动负载优先级处理功能的高效率电流限制开关 PowerPath 管理器、一个电池充电器、一个理想二极管和三个通用型同步降压开关稳压器。LTC3555 系列将输入电流限制为 100mA 或 500mA (针对 USB 应用) 或者 1A (针对适配器供电型应用)。与线性充电器不同，LTC3555 系列的开关架构能够把从 USB 端口所获得的几乎全部功率都输送至负载，且产生的功率损失和热量极少，从而放宽了狭小空间里的热约束条件。3 个通用型开关稳压器中有 2 个能够提供高达 400mA 的电流，而第 3 个则能提供 1A。整个产品可通 I2C 或简单的 I/O 来控制。LTC3555-1 / LTC3555-3 版本提供了至便携式产品的“即时接通型”功率输送，即使在电池电压非常低的情况下也不例外。LTC3555-3 版本还具有一个降低的充电器浮动电压 (4.100V)，旨在实现电池的安全性和耐用性。LTC3555 系列采用扁平 28 引脚 (4mm x 5mm x 0.75mm) QFN 表面贴装型封装。

• 基于 HDD 的 MP3 播放器、PDA、GPS、PMP
• 便携式医疗产品
• 手持式仪表
• 其他基于 USB 的手持式产品

电源管理器

• 具 Bat-Track 自适应输出控制功能的高效率开关 PowerPath 控制器
• 可编程 USB 或墙上适配器电流限值 (100mA / 500mA / 1A)
• 全功能锂离子 / 锂聚合物电池充电器
• 1.5A 最大充电电流
• 内部 180mΩ 理想二极管 + 外部理想二极管控制器采用电池模式来为负载供电
• 当从 BAT 供电时具有很低的无负载静态电流 (<32μA)

DC/DC

• 三路高效率降压型 DC/DC (1A / 400mA / 400mA IOUT)
• 所有稳压器的工作频率均为 2.25MHz
• 在两个输出端上进行动态电压调整
• I2C 或独立启用，VOUT 控制
• 无负载低静态电流：20μA

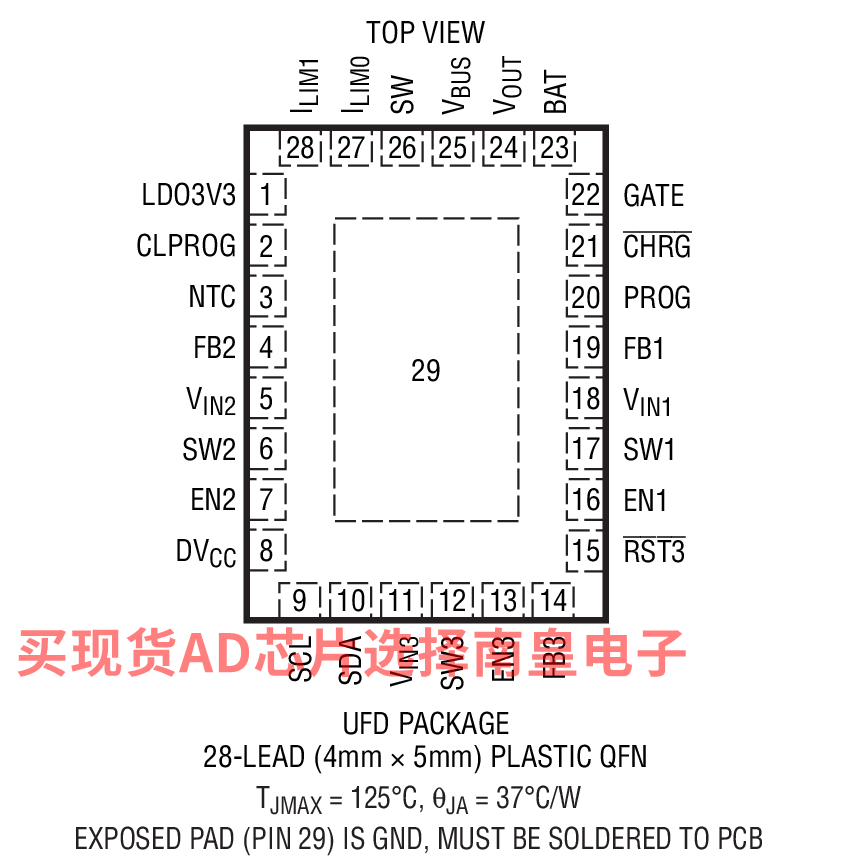

• 28 引脚 (4mm x 5mm x 0.75mm) QFN 封装



LTC3555EUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：6.13（100-499个）；5.18（1000+个）

LTC3555EUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.13（100-499个）；5.18（1000+个）

LTC3555EUFD-1#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：6.13（100-499个）；5.18（1000+个）

LTC3555EUFD-1#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.13（100-499个）；5.18（1000+个）

LTC3555EUFD-3#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：6.33（100-499个）；5.18（1000+个）

LTC3555EUFD-3#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.33（100-499个）；5.18（1000+个）

LTC3555IUFD#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：7.26（100-499个）；5.95（1000+个）

LTC3555IUFD#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.26（100-499个）；5.95（1000+个）

LTC3555IUFD-1#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：7.26（100-499个）；5.95（1000+个）

LTC3555IUFD-1#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.26（100-499个）；5.95（1000+个）

LTC3555IUFD-3#PBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：7.26（100-499个）；5.95（1000+个）

LTC3555IUFD-3#TRPBF，封装：28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.26（100-499个）；5.95（1000+个）

DC1376A-B：LTC3555EUFD | High Efficiency USB Power Manager Plus Triple Buck DC/DC

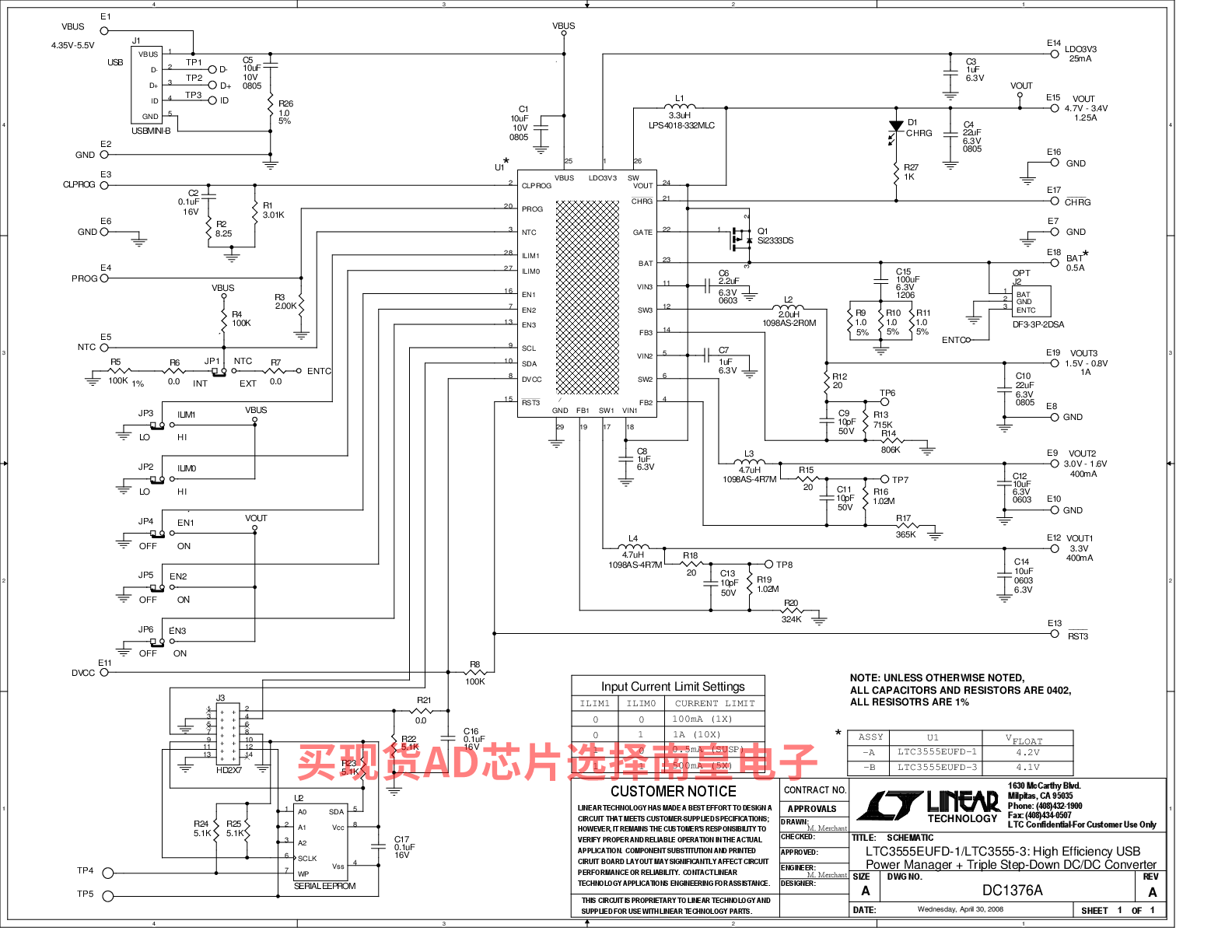

DC1376A-B: Demo Board for the LTC3555/LTC3555-X High Efficiency USB Power Manager Plus Triple Step-Down DC/DC
