- 制造厂商：AD
- 产品类别：PMIC 和多功能
- 技术类目：电池充电器+DC/DC
- 功能描述：独立型线性锂离子电池充电器和双通道同步降压型转换器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

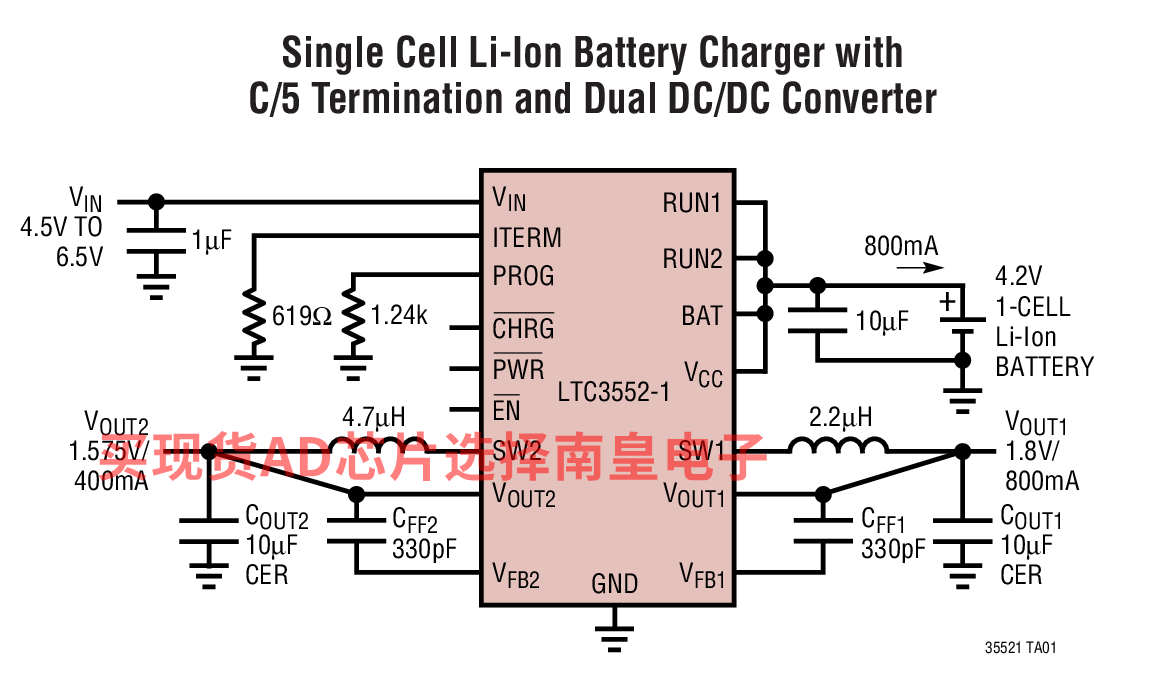

LTC3552-1 是一款完整的恒定电流 / 恒定电压线性充电器和双固定输出 DC/DC 转换器，用于单节锂离子电池充电。其 DFN 封装和低外部组件数目使得 LTC3552-1 非常适合便携式应用。此外，LTC3552-1 专为在 USB 电源规范内工作而设计。
由于该器件采用内部 MOSFET 架构，因此无需外部检测电阻器或外部隔离二极管。充电电压固定在 4.2V，而充电电流利用一个电阻器进行设置。当电池电压达到最终浮动电压之后，倘若充电电流降至设定的充电终止门限以下，则充电周期终止。当输入电源 (交流适配器或 USB 电源) 被拿掉时，LTC3552-1 进入一种低电流状态，从而把电池漏电流减小至低于 2µA。热调整功能可在无过热危险的情况下实现充电速率的较大化。

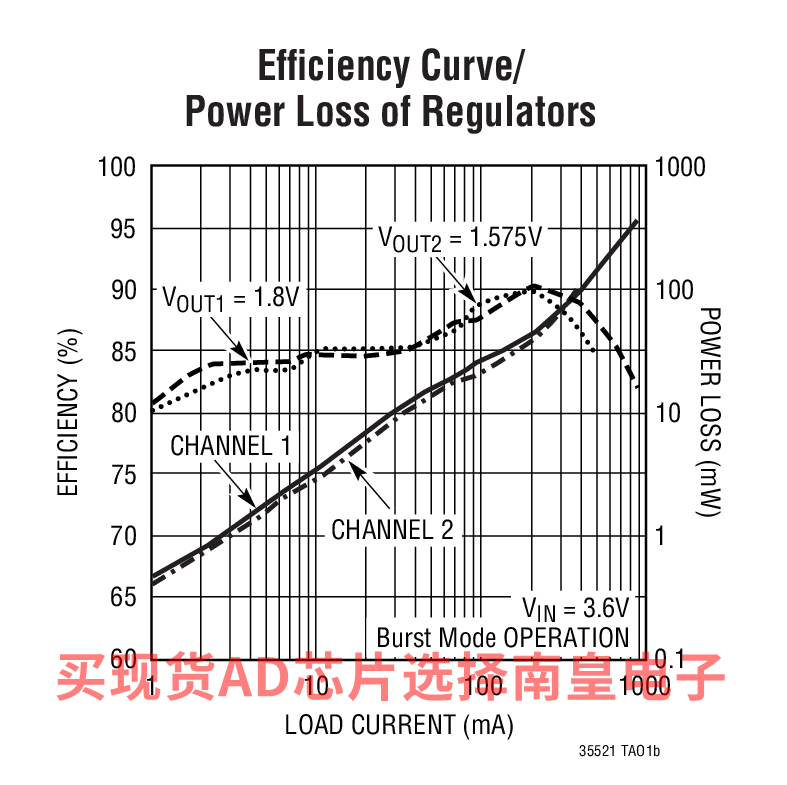

同步降压型开关稳压器产生 1.8V 和 1.575V 的固定输出电压。开关频率设定为 2.25MHz，因而允许使用小的表面贴装型电感器和电容器。
VOUT LTC3552 可调 (0.6V 至 5V) LTC3552-1 1.8V 和 1.575V
应用
- 蜂窝电话、PDA、MP3 播放器
- 蓝牙应用
- 可编程充电电流高达 950mA
- 完整的线性充电器和双通道 DC/DC 稳压器
- 双固定输出：
- 1.8V (在 800mA)
- 1.575V (在 400mA)
- 无需 MOSFET、检测电阻器或隔离二极管
- 热调整功能可在无过热危险的情况下实现充电速率的较大化
- 直接从一个 USB 端口充电
- 可编程充电电流终止功能
- 准确度达 ±1% 的预设 4.2V 充电电压
- 充电电流监视器输出用于电池电量测量
- 自动再充电
- 充电状态输出
- “电源接入”输出
- 软启动限制浪涌电流
- 低静态电流降压型转换器 (40µA)
- 电流模式操作，恒定频率 (2.25MHz)

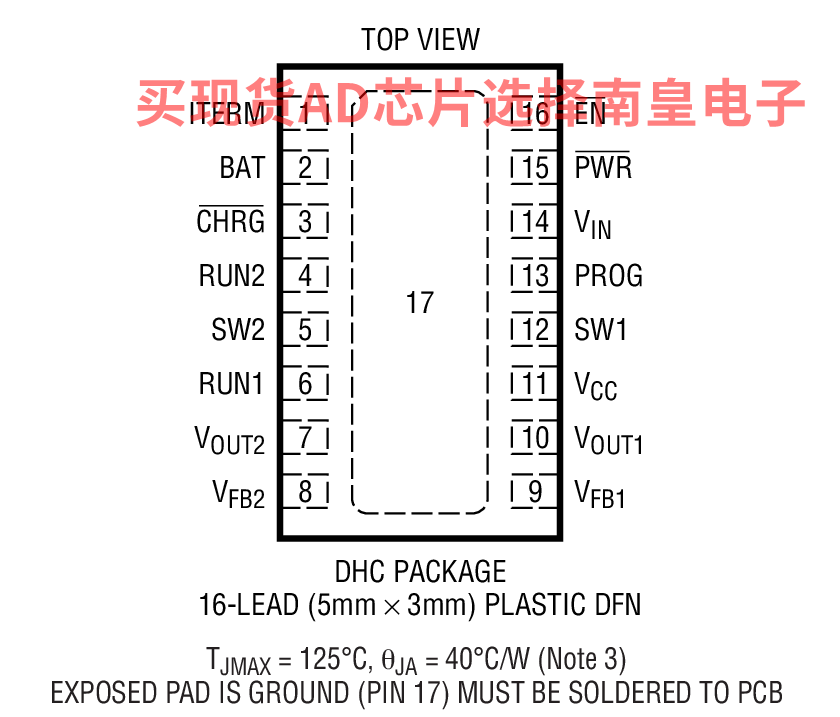

- 扁平 (5mm x 3mm x 0.75mm) DFN 封装
LTC3552EDHC-1#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.09（100-499个）；2.6（1000+个）
LTC3552EDHC-1#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.09（100-499个）；2.6（1000+个）
LTC3552EDHC-1#PBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：3.09（100-499个）；2.6（1000+个）
LTC3552EDHC-1#TRPBF，封装：16-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.09（100-499个）；2.6（1000+个）
