LTC3541-1的基本参数
  • 制造厂商:AD
  • 产品类别:PMIC 和多功能
  • 技术类目:多拓扑DC/DC
  • 功能描述:高效率降压 + VLDO 稳压器
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
LTC3541-1的产品详情:

LTC3541-1 组合了一个同步降压型 DC/DC 转换器和一个非常低压差线性稳压器 (VLDO),以采用单个输入电压和极少的外部组件提供两个输出电压。当针对双输出操作配置时,LTC3541-1 的自动启动功能将在启用降压型稳压器输出之前以一种受控的方式使 VLDO / 线性稳压器输出进入稳定状态,并不需要外部引脚控制。也可通过外部引脚控制获得降压输出输出先于 VLDO / 线性稳压器的排序。该器件的输入电压范围非常适合由锂离子电池供电的应用,以及采用 5V 或 3.3V 电源轨为低于 3.3V 的逻辑电路供电。

同步降压型转换器提供一个高效率输出 (通常为 90%),能够在以 2.25MHz 频率执行开关操作的同时提供高达 500mA 的连续输出电流,因而允许使用小的表面贴装型电感器和电容器。一个模式选择引脚允许使能突发模式操作以在轻负载电流条件下实现较高的效率,或停用突发模式操作以执行噪声较低的恒定频率操作。

VLDO 稳压器提供一个低噪声、低电压输出,能够仅使用一个 2.2μF 陶瓷电容器便提供高达 300mA 的连续输出电流。VLDO 稳压器的输入电源电压 (LVIN) 可以取自降压型稳压器或一个单独的电源。

选项 降压稳压器 VLDO Vout 自动启动排序 LTC3541 可调低至 0.8V  可调低至 0.4V 降压稳压器,  然后 VLDO LTC3541-1 可调低至 0.8V  可调低至 0.4V VLDO, 然后降压稳压器 LTC3541-2 固定 1.875V 固定 1.5V 降压稳压器, 然后 VLDO LTC3541-3 固定 1.8V 固定 1.575 VLDO, 然后降压稳压器
应用

  • PDA / 掌上型 PC
  • 数码相机
  • 蜂窝电话
  • PC 卡
  • 无线和 DSL 调制解调器
  • 其他便携式电源系统

LTC3541-1的优势和特点:
  • 高效率、500mA 降压型稳压器加上 300mA VLDO 稳压器
  • 自动启动在降压型稳压器输出之前给 VLDO / 线性稳压器输出供电
  • 独立的高效率、500mA 降压 (VIN:2.7V 至 5.5V)
  • 具 30mA 独立模式的 300mA VLDO 稳压器
  • 无需外部肖特基二极管
  • 降压输出电压范围:0.8V 至 5V
  • VLDO 输入电压范围 (LVIN):0.9V 至 5.5V
  • VLDO 输出电压范围 VLDO:0.4V 至 4.1V
  • 可选固定频率、脉冲跳跃操作或突发模式 (Burst Mode) 操作
  • 短路保护
  • 电流模式操作用于实现卓越的电压和负载瞬态响应
  • 恒定频率操作:2.25MHz
  • 低压差降压操作:100% 占空比
  • 小型、耐热性能增强型、10 引脚 (3mm x 3mm) DFN 封装

LTC3541-1具体的完整产品型号参数及价格(美元):

LTC3541EDD-1#PBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:管装,121,工作温度:-40 to 125C,AD官网报价:2.55(100-499个);2.15(1000+个)

LTC3541EDD-1#TRPBF,封装:10-Lead DFN (3mm x 3mm w/ EP),包装形式及数量:卷带,2500,工作温度:-40 to 125C,AD官网报价:2.55(100-499个);2.15(1000+个)

轻松满足您的AD芯片采购需求
LTC3541-1的评估套件:

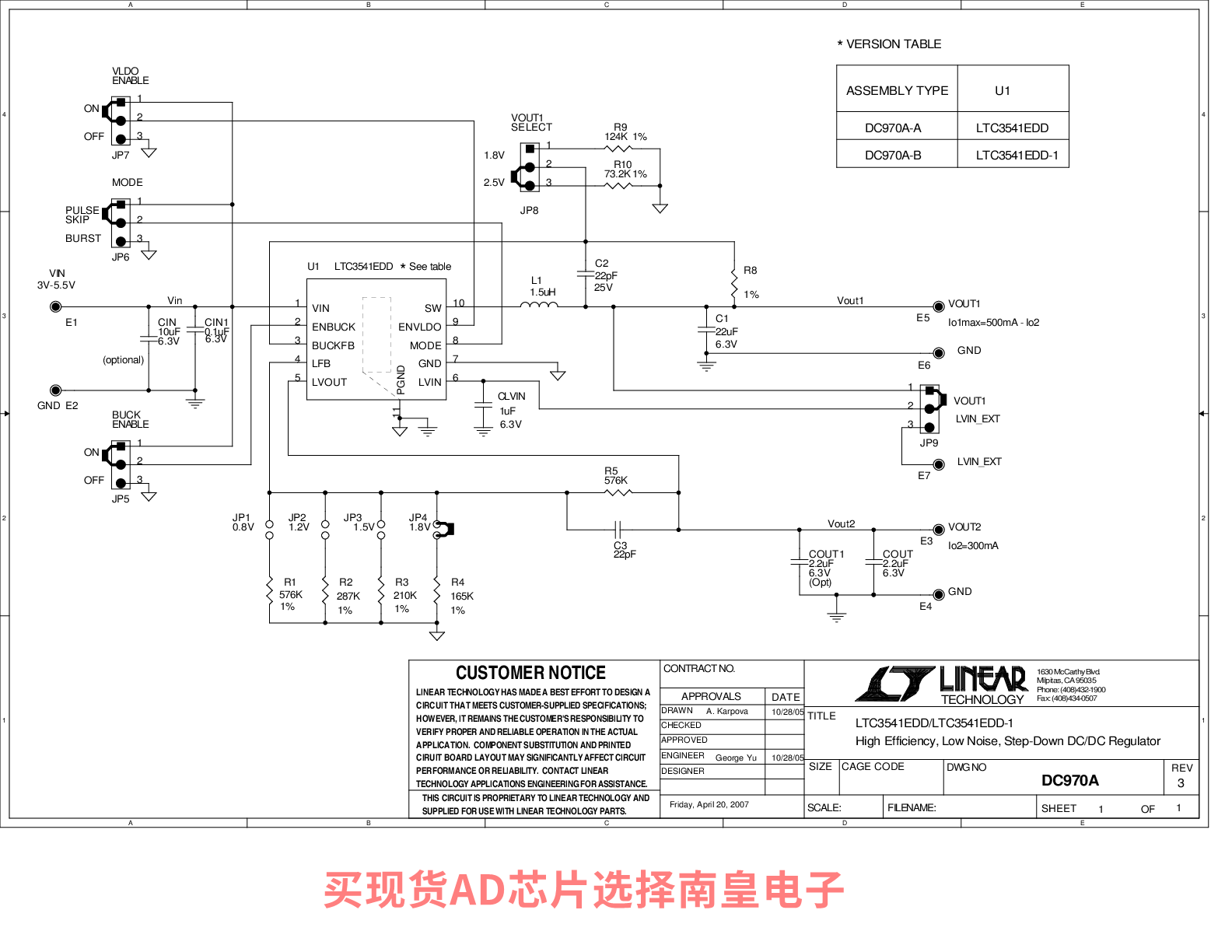

DC970A-B:LTC3541-1 Demo Board | 3V ≤ VIN ≤ 5.5V, VOUT1 (Buck) = 1.8V or 2.5V @ 500mA, VOUT2 (VLDO) = 0.8V/1.2V/1.5V/1.8V @ 300mA

Demonstration circuit DC970A-A and DC970A-B feature the LTC3541 and LTC3541-1 respectfully, and provide a high efficiency, synchronous buck plus VLDO linear regulator. For the LTC3541, the buck regulator powers up before the linear regular, and for the LTC3541-1, the linear regulator powers up first.


The DC970A has an input voltage range of 3.0V to 5.5V. The jumper selectable (2.5V or 1.8V) buck regulator output is capable of delivering up to 500mA of output current; the jumper selectable (0.8V, 1.2V, 1.5V or 1.8V) linear regulator output is capable of delivering up to 300mA of current.
