LTC3526L / LTC3526LB 是具输出断接功能的同步、固定频率升压型 DC/DC 转换器。同步整流在扁平的 2mm x 2mm DFN 封装中实现了高效率。由于采用了一个 680mV的启动电压，而且一旦起动之后就能够在低至 500mV 的电压条件下运作，因而进一步地延长了采用单 AA / AAA 电池供电型产品的电池使用寿命。

1MHz 的开关频率允许采用纤巧、扁平的电感器和陶瓷电容器，从而较大限度地缩减了解决方案的占板面积。电流模式 PWM 设计采取的是内部补偿，因而减少了外部元件数目。LTC3526L 在轻负载条件下执行突发模式操作，从而使其能够在宽负载范围内保持高效率。而 LTC3526LB  具固定频率操作以满足低噪声应用的要求。抗振铃控制电路通过在断续操作模式中对电感器进行阻尼来降低 EMI。其他的特点包括小于 1μA 的低停机电流和热停机功能。

LTC3526L / LTC3526LB 采用 2mm x 2mm x 0.75mm DFN 封装。

• 医疗仪器
• 噪声消除头戴式耳机
• 无线鼠标
• 蓝牙头戴送受话器

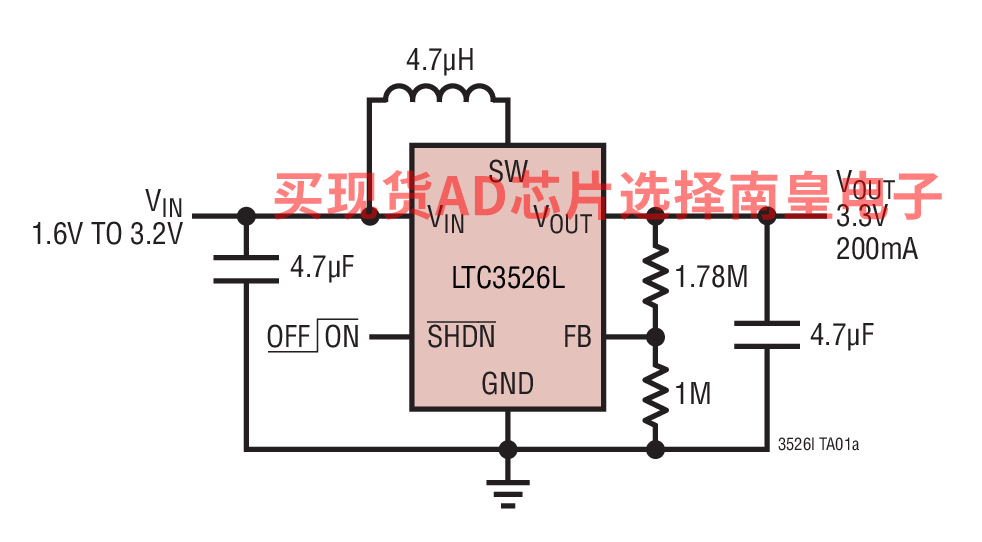

• 可从单节碱性 / NiMH 电池提供 3.3V/100mA  输出，或者从两节电池提供 3.3V/200mA  输出
• VIN 启动电压：680mV
• VOUT 范围：1.5V 至 5.25V

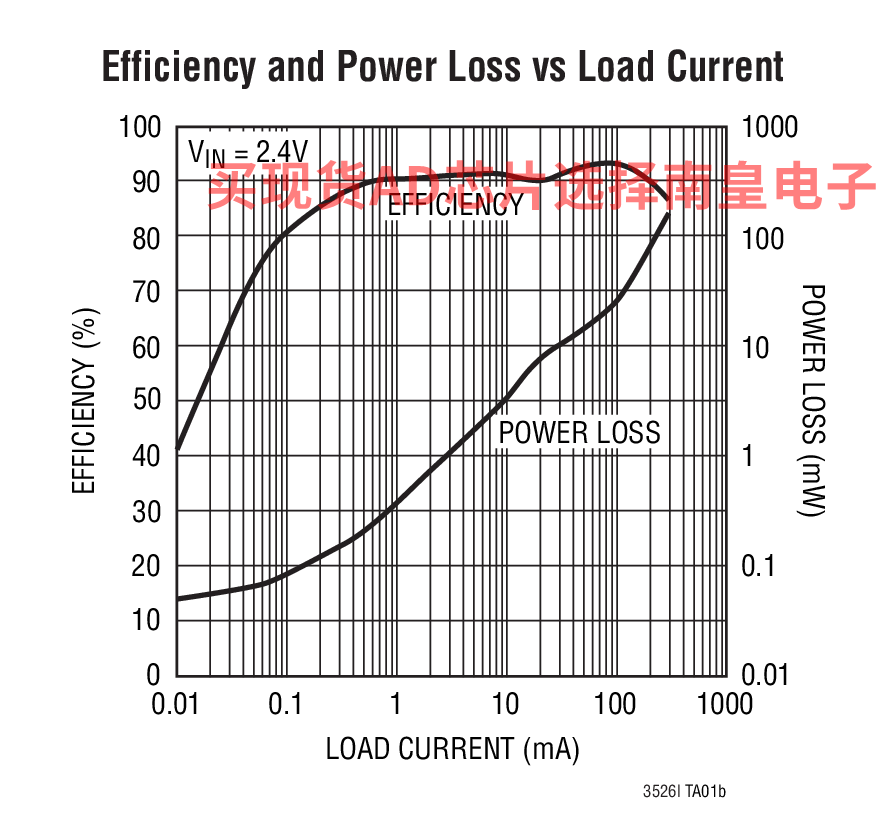

• 效率高达 94%
• 输出断接
• 1MHz 固定频率操作
• 可在 VIN > VOUT 的条件下操作
• 集成软起动功能
• 采用内部补偿的电流模式控制
• 具 9μA 静态电流 IQ 的突发模式 (Burst Mode) 操作 (LTC3526L)
• 低噪声 PWM 操作 (LTC3526LB)
• 内部同步整流器
• 逻辑控制型停机模式 (IQ < 1μA)
• 抗振铃控制

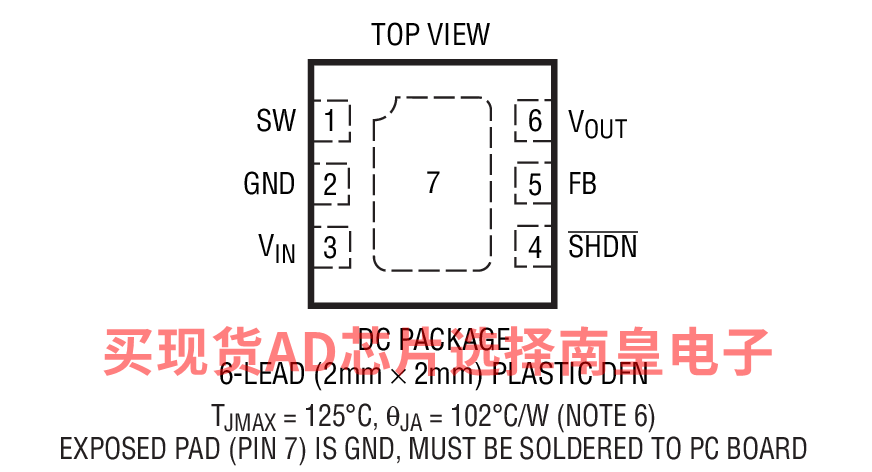

• 扁平 (2mm x 2mm x 0.75mm) DFN-6 封装

LTC3526LBEDC#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.4（100-499个）；2.09（1000+个）

LTC3526LBEDC#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.4（100-499个）；2.09（1000+个）

LTC3526LEDC#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.4（100-499个）；2.09（1000+个）

LTC3526LEDC#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.4（100-499个）；2.09（1000+个）

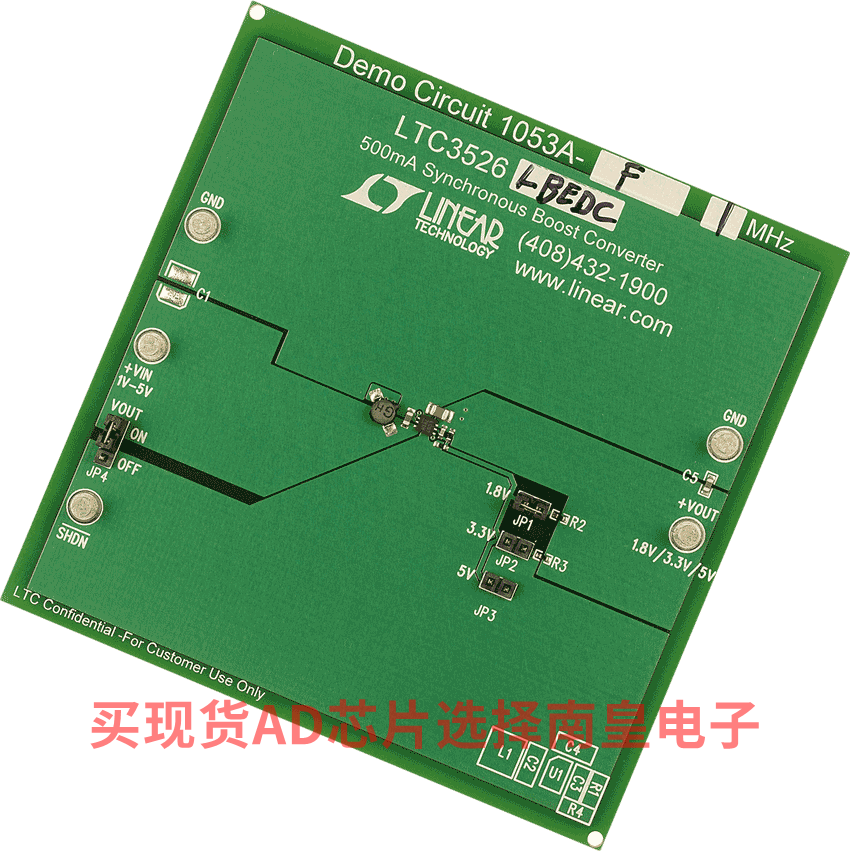

DC1053A-F：LTC3526LBEDC 演示板 | 1MHz，0.8V ≤ VIN ≤ 5.5V，VOUT = 1.8V/3.3V/5V (在 100mA)

演示电路 1053A-E 至 1053A-H 使用了 LTC3526L 高效率同步升压转换器系列，并能够在 0.8V 至 5.5V 的输入电压范围内工作。2 × 2 mm DFN 耐热性能增强型封装、高开关频率 (1MHz 或 2MHz) 和 550mA 内部电源开关一起，提供了一款非常纤巧的解决方案。另外，LTC3526L 系列还具有输出断接功能，而且输入电压可以大于或小于输出电压。DC1053A-E 采用 LTC3526L (突发模式操作)，DC1053A-F 则采用 LTC3526LB (突发模式停用)。这两款器件均具有 1MHz 开关频率，并使用一个 4.7µH 电感器。

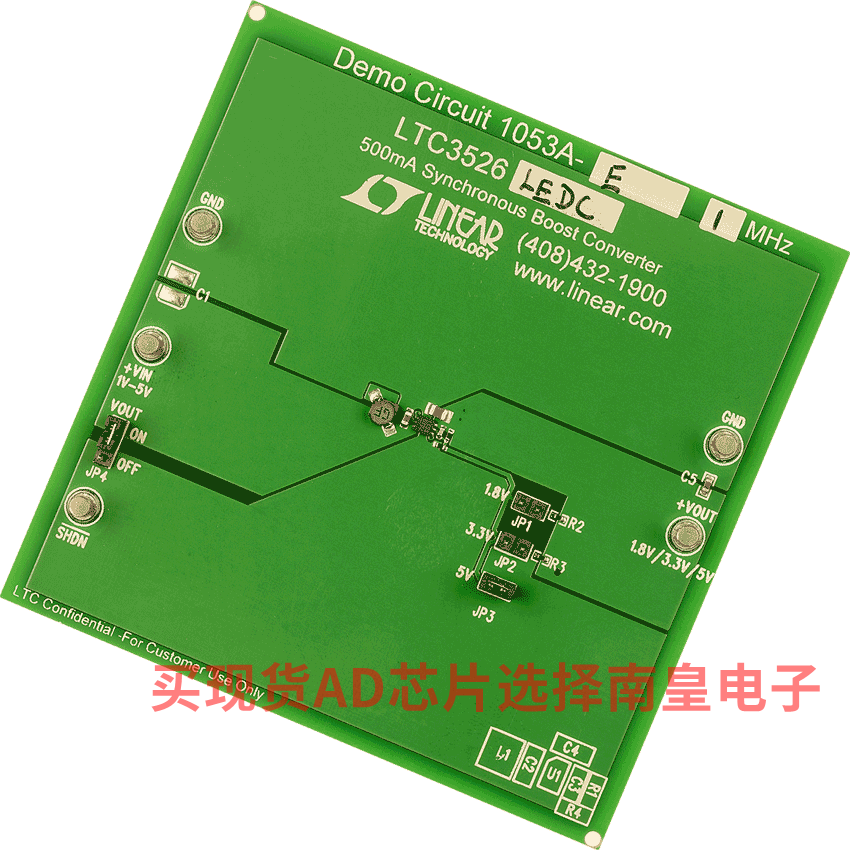

DC1053A-E：LTC3526LEDC 演示板 | 1MHz，0.8V ≤ VIN ≤ 5.5V，VOUT = 1.8V/3.3V/5V (在 100mA)

演示电路 1053A-E 至 1053A-H 使用了 LTC3526L 高效率同步升压转换器系列，并能够在 0.8V 至 5.5V 的输入电压范围内工作。2 × 2 mm DFN 耐热性能增强型封装、高开关频率 (1MHz 或 2MHz) 和 550mA 内部电源开关一起，提供了一款非常纤巧的解决方案。另外，LTC3526L 系列还具有输出断接功能，而且输入电压可以大于或小于输出电压。DC1053A-E 采用 LTC3526L (突发模式操作)，而 DC1053A-F 采用的是 LTC3526LB (突发模式停用)。这两款器件均具有 1MHz 开关频率，并使用一个 4.7µH 电感器。
