LTC3524的基本参数

制造厂商：AD
产品类别：PMIC 和多功能
技术类目：多拓扑DC/DC
功能描述：具白光 LED 驱动器的可调 TFT 偏置电源
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC3524的产品详情：

LTC3524 是一款集成 BIAS 和白光 LED 功率转换器解决方案，以用于中小尺寸的多晶硅薄膜晶体管 (TFT) 液晶 (LCD) 显示屏。该器件采用单节锂离子/锂聚合物电池或任何 2.5V 至 6V 的电压电源作为工作电源。

一个 1.5MHz 同步升压型转换器可产生一个高达 6.0V 的可编程低噪声、高效率 25mA TFT 电源。已调、低纹波充电泵用于产生高达 +20V 和 –20V 的电压 (在 2mA)。输出排序在内部进行控制，旨在确保正确的初始化以及停机模式中 LCD 屏的快速放电。

第二个 1.5MHz 升压型转换器用于给一串或两串 LED (每串具有多达 5 个串联的LED) 供电。LED 电流和显示器亮度可采用模拟或数字方法在一个很宽的范围内控制 (高达 25mA)。

LTC3524 采用 4mm x 4mm 24 引脚 QFN 封装，因而较大限度地缩减了总体解决方案的占板面积。

应用

PDA、掌上型电脑
数码相机和摄像机
手持式 GPS
便携式仪器显示屏
便携式媒体播放器

LTC3524的优势和特点：

可产生用于小型/中型 TFT 显示器的 3 个可调、低噪声电源轨
可驱动多达 10 个白光 LED
LED 调光和开路保护
受控的上电/断电排序
1.5MHz 固定频率、低噪声操作
VIN 范围为 2.5V 至 6V，VOUT 范围为 3V 至 6V
TFT 电源效率高达 90%
LED 电源效率高达 78%
两个独立使能的 LED 串
200:1 的 True Color PWM 调光
纤巧型外部解决方案

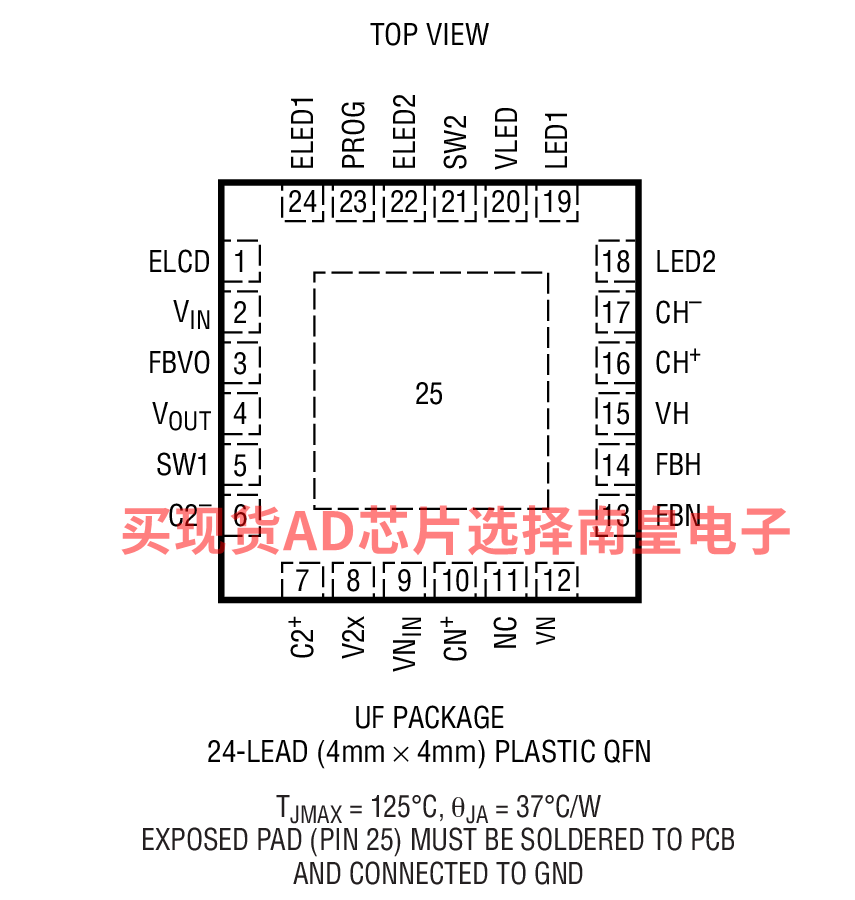

24 引脚 QFN 封装 (4mm x 4mm x 0.75mm)

LTC3524具体的完整产品型号参数及价格（美元）：

LTC3524EUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：3.11（100-499个）；2.54（1000+个）

LTC3524EUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.11（100-499个）；2.54（1000+个）

LTC3524的评估套件：

DC1121A：LTC3524EUF | Five Output Power Supply and LED Driver for Small to Medium TFT-LCDs

DC1121A: Demo Board forLTC3524 - Adjustable TFT Bias Supply with WLED Driver

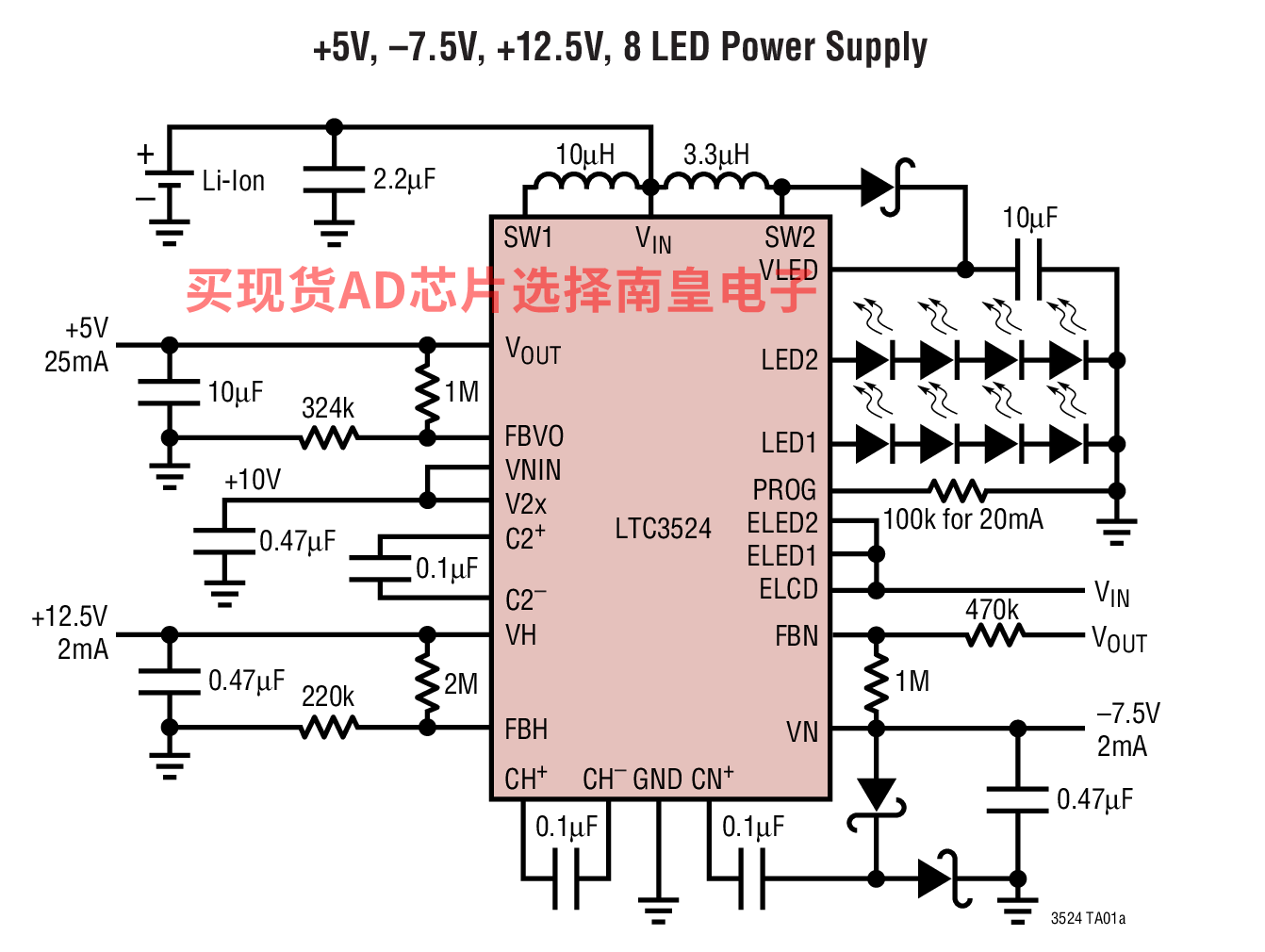

LTC3524的电路图解：

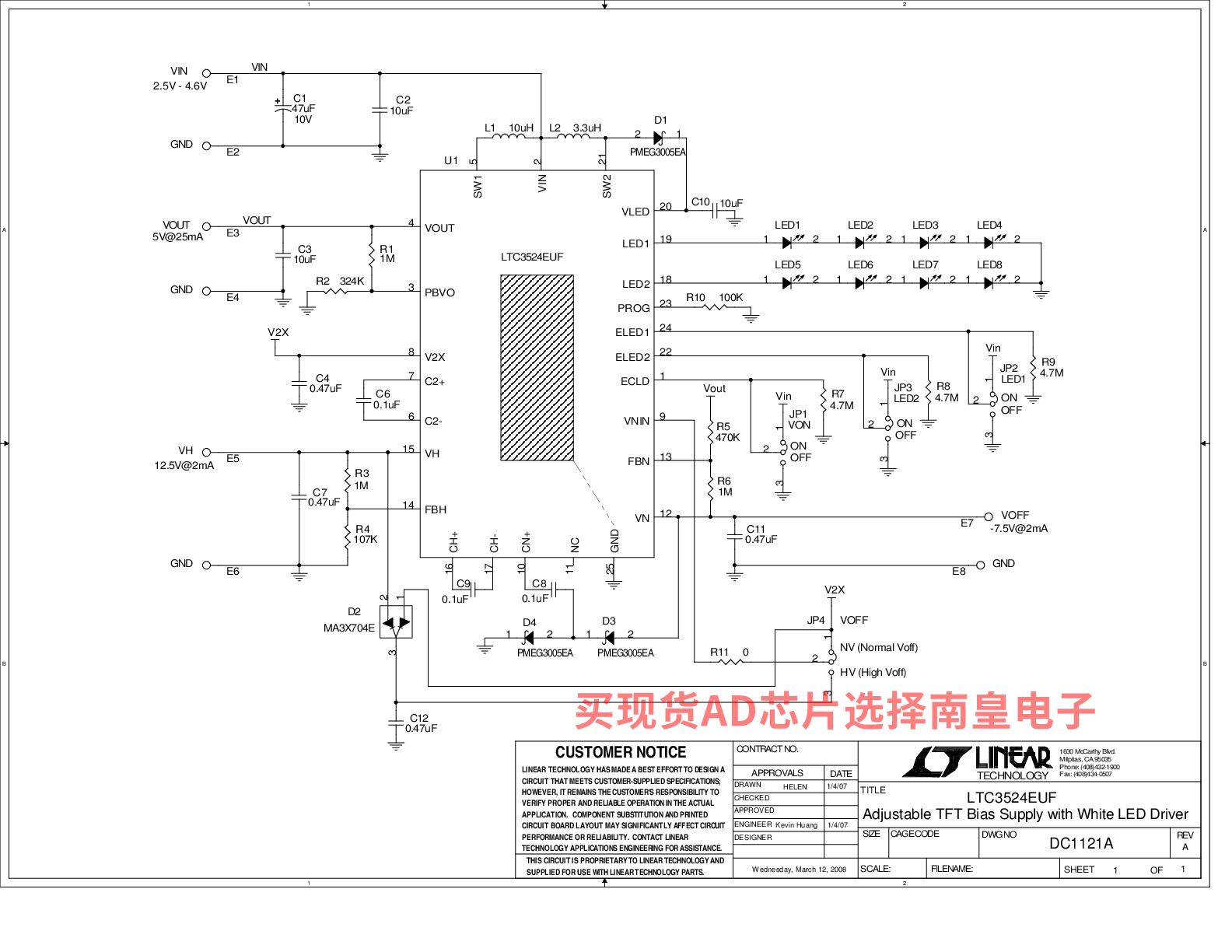

LTC3524的评估套件：
