LTC3521 集成了一个 1A 降压-升压型 DC/DC 转换器和双通道 600mA 同步降压型 DC/DC 转换器。1.1MHz 的开关频率较大限度地缩减了解决方案的占板面积，并保持了高效率。三个转换器均具有软起动和内部补偿功能，旨在尽可能地压缩解决方案的占板面积并简化设计过程。

降压型转换器是电流模式控制的，并利用一个内部同步整流器来改善效率。降压型转换器支持较大占空比操作以延长电池的使用寿命。如果 PWM 引脚保持于低电平，则在重负载时，降压型转换器将自动地从突发模式操作切换至 PWM 模式。当 PWM 引脚被保持于高电平时，降压型转换器将处于低噪声的 1.1MHz PWM 模式。

降压-升压型转换器提供了连续导通操作模式，旨在较大限度地提高效率，并实现噪声的较小化。在轻负载条件下，可使降压-升压型转换器执行突发模式操作，以改善效率并减小无负载待机电流。

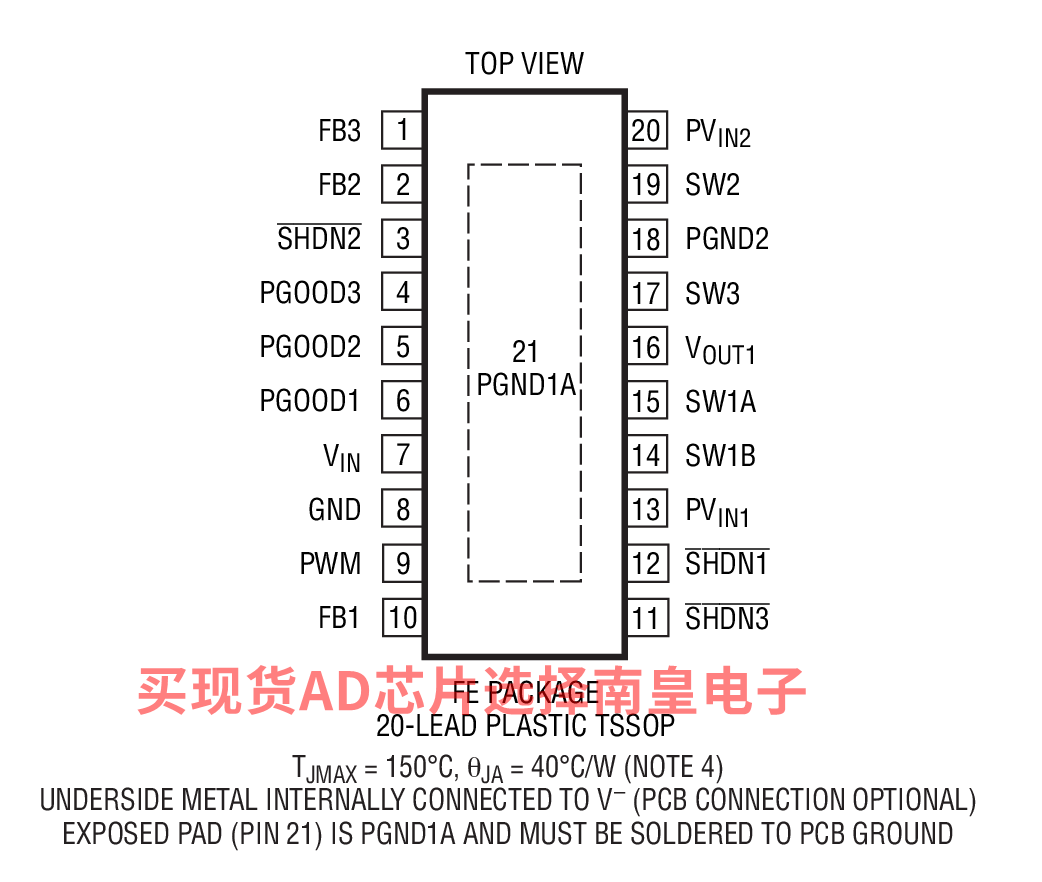

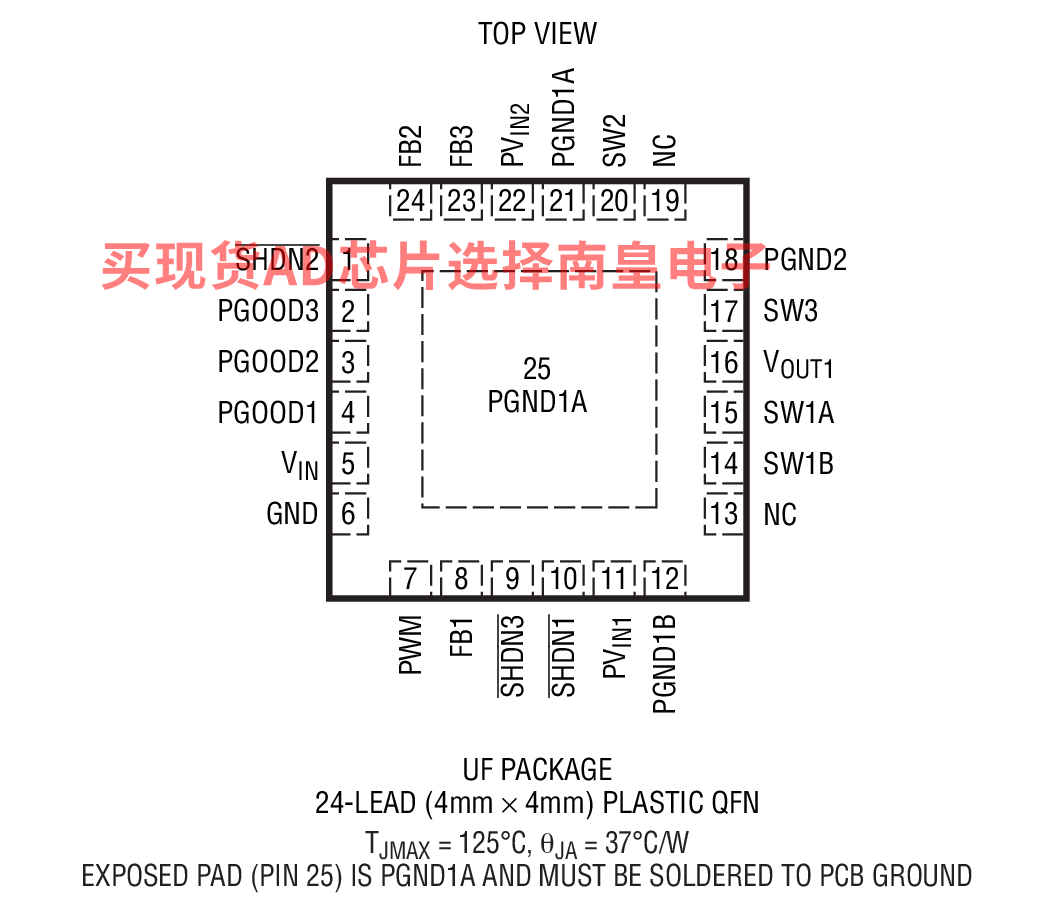

LTC3521 在几乎所有的转换器上均提供了电流 <2μA 的停机模式、过热停机和电流限制保护功能。LTC3521 采用 24 引脚 0.75mm x 4mm x 4mm QFN 封装和 20 引脚耐热性能增强型 TSSOP 封装。

• 条形码阅读器
• 医疗仪器
• 手持终端
• PDA、手持式 PC
• GPS 接收器

• 三个高效率 DC/DC 转换器：

  • 降压-升压 (VOUT：1.8V 至 5.25V，IOUT：1A)
  • 双通道降压 (VOUT：0.6V 至 VIN，IOUT：600mA)
• 1.8V 至 5.5V 输入电压范围
• 可利用引脚来选择突发模式 (Burst Mode) 操作
• 突发模式操作中的总静态电流为 30μA
• 独立的电源良好指示器输出
• 集成软起动功能
• 热保护和过流保护
• 停机模式的静态电流 <2μA
• 小外形 4mm x 4mm QFN 封装和耐热性能增强型 TSSOP 封装

LTC3521EFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；3.86（1000+个）

LTC3521EFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；3.86（1000+个）

LTC3521EUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LTC3521EUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LTC3521IFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.43（1000+个）

LTC3521IFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.41（100-499个）；4.43（1000+个）

LTC3521IUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：5.10（100-499个）；4.18（1000+个）

LTC3521IUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.10（100-499个）；4.18（1000+个）

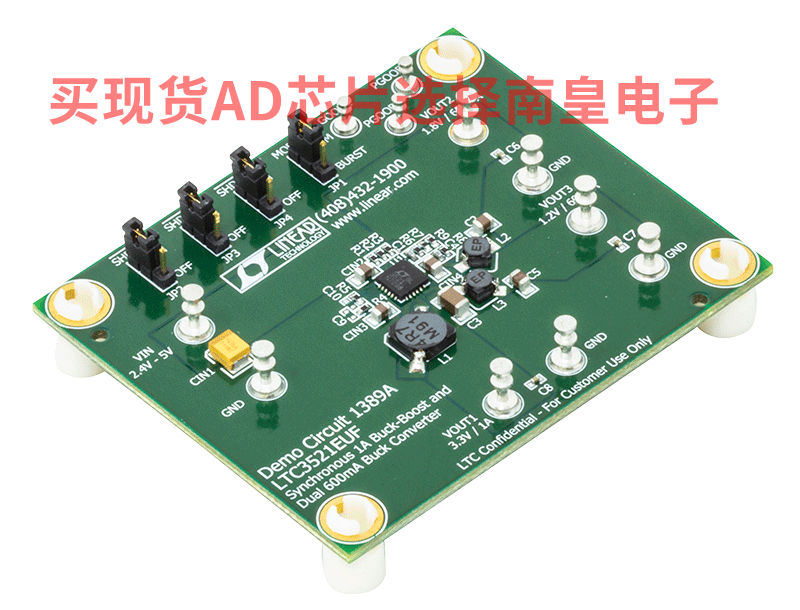

DC1389A：LTC3521EUF演示板 | 降压-升压+双降压，2.4V ≤ VIN ≤ 5V，VOUT1 = 3.3V (0.8A)，VOUT2 = 1.2V (0.6A)，VOUT3 = 1.8V (0.6A)

演示电路1389A是一款高效率三路输出DC/DC电源，内置LTC3521。该IC包含具有1A开关额定值的4开关同步降压-升压DC/DC转换器和两个同步600mA降压转换器。该演示板接受2.4V至5V的输入电压，为降压-升压转换器提供3.3V (800mA)的固定输出电压且为降压转换器提供1.2V和1.8V (600mA)电压。
