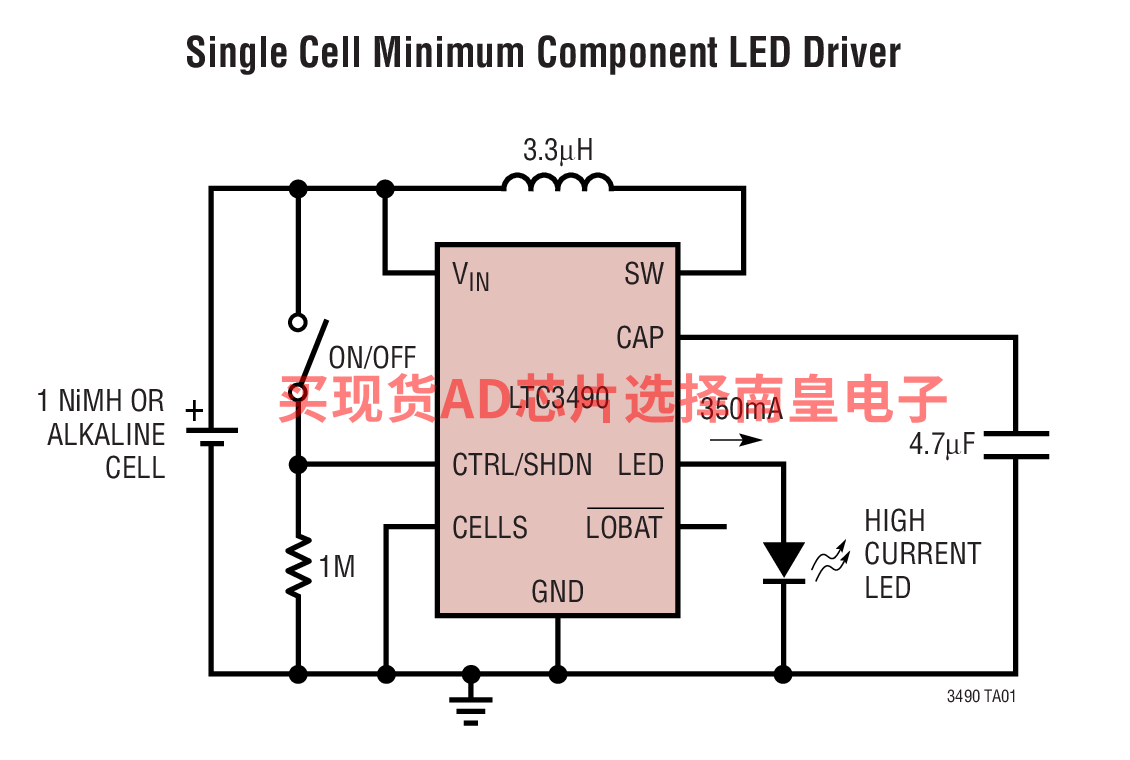

LTC3490 为 1W LED 应用提供了一种恒定电流驱动。它是一款高效升压型转换器，采用单节或两节 NiMH 或碱性电池作为工作电源，可产生 350mA 的恒定电流，并符合高达 4V 的电压规格。它包含一个 100mΩ NFET 开关和一个 130mΩ PFET 同步整流器。在内部将固定开关频率设定为 1.3MHz。

 如果输出负载断接，则 LTC3490 将输出电压限制为 4.7V。它还具有一种模拟调光能力，可按照与 CTRL/SHDN 引脚电压成比例的方式来减小驱动电流。当电池电压降至每节 1V 以下时，将传送一个低电池电量逻辑输出信号。当电池电压降至每节 0.85V 以下时，欠压闭锁电路将关断 LTC3490。对反馈环路实施内部补偿，旨在较大限度地减少组件数目。

• 便携式照明
• 可再充电闪光灯

• 350mA 恒定电流输出
• 符合 2.8V 至 4V 输出
• 单节或两节 NiMH 或碱性电池输入

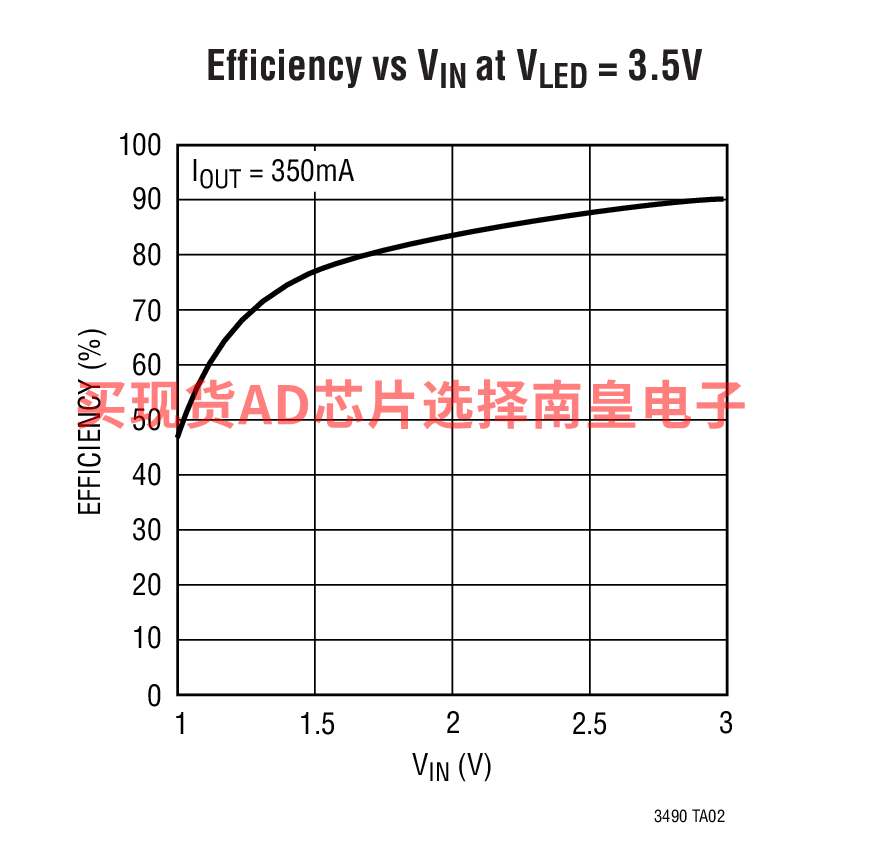

• 同步整流：效率高达 90%
• 固定工作频率：1.3MHz
• 低静态电流：< 1mA
• 非常低的停机电流：< 50μA
• 开路 LED 输出被限制为 4.7V
• VIN 范围：1V 至 3.2V
• 调光控制
• 旨在保护电池的欠压闭锁功能
• 采用扁平 (高度仅 0.75mm) 3mm x 3mm 耐热增强型 8 引脚 DD 和 S8 封装


LTC3490EDD#PBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.83（100-499个）；2.42（1000+个）

LTC3490EDD#TRPBF，封装：8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.83（100-499个）；2.42（1000+个）

LTC3490ES8#PBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：管装，100，工作温度：-40 to 125C，AD官网报价：2.83（100-499个）；2.38（1000+个）

LTC3490ES8#TRPBF，封装：8-Lead SOIC (Narrow 0.15 Inch)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.83（100-499个）；2.38（1000+个）

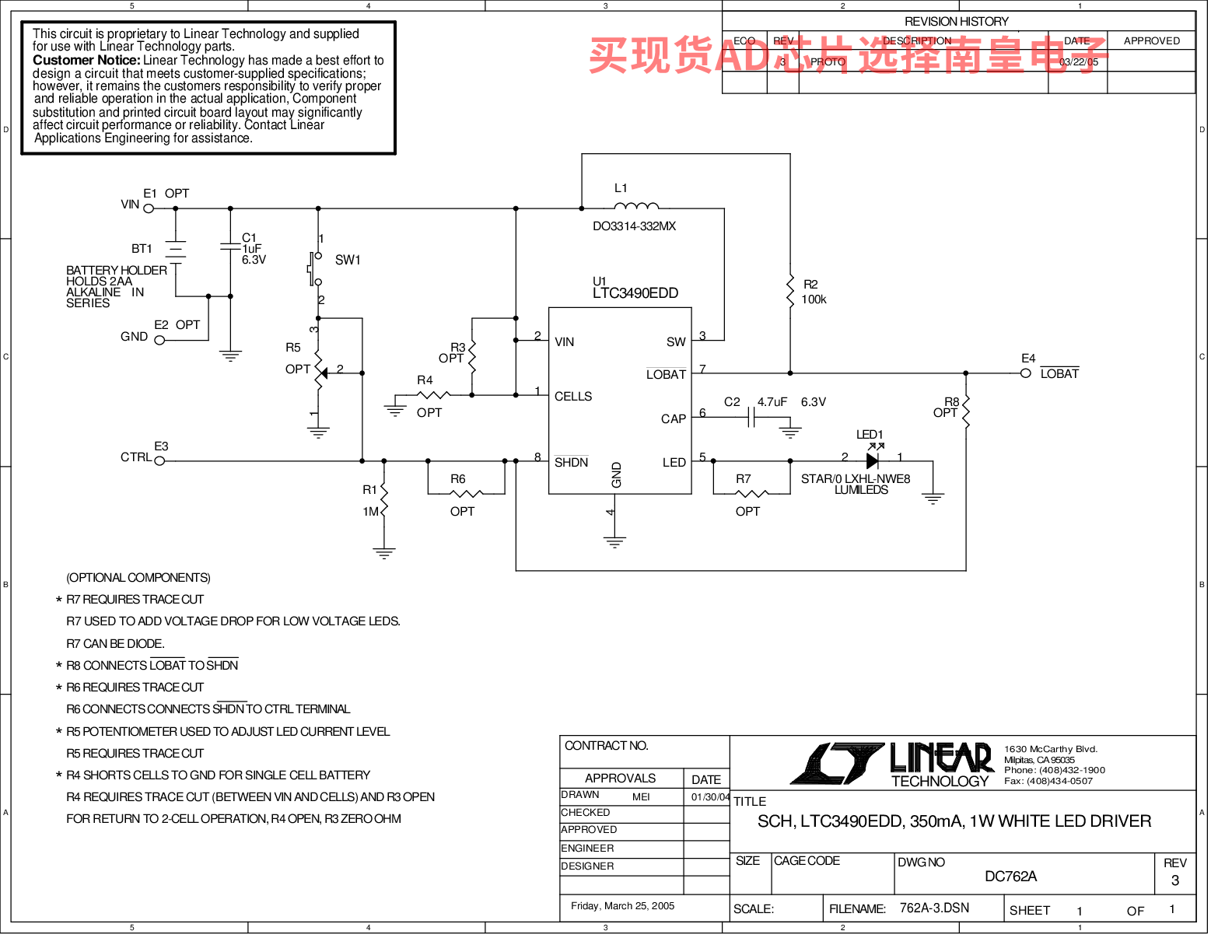

DC762A：LTC3490EDD Demo Board | Boost White LED Driver, 1.8V ≤ VIN ≤ 3.5V, VLED up to 4V @ 350mA

Demonstration circuit 762 is a 350mA, 1W synchronous boost white LED driver featuring the LTC3490 and a Lumileds Luxeon LED. The input voltage range of the LT3490 is 1V to 3.4V; however the demo board operates with a 1.8V to 3.5V range. The board comes with two AA alkaline battery cells to be stuffed in the battery pack on the back of the PCB. The LED compliance voltage range is 2.8V to 4V. Other features include a low battery detect output and analog dimming control. The LT3490's simple design, low quiescent current and minimal external components make it an ideal solution forspace-constrained ~1W flashlight or portable LED driver solutions.
