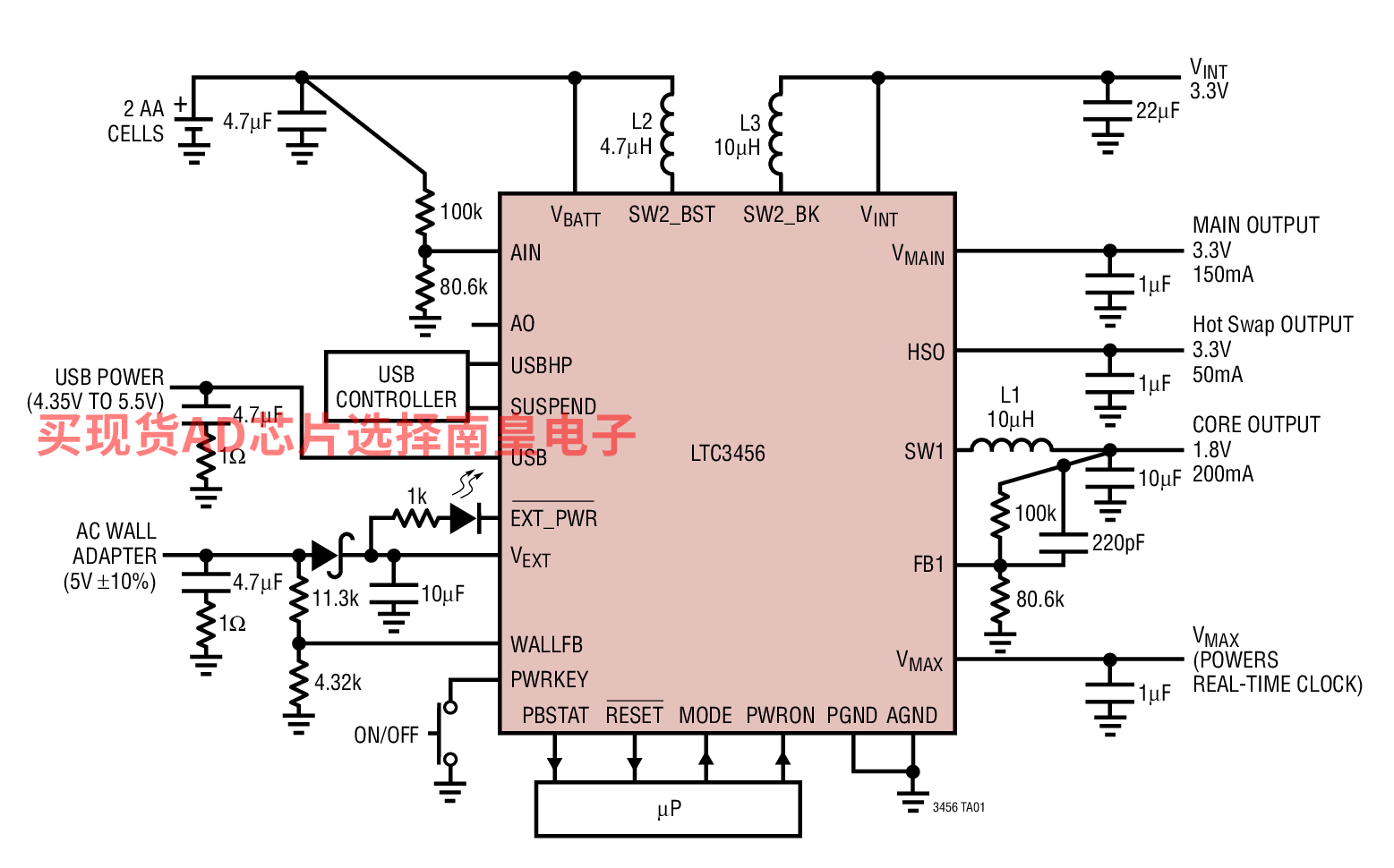

LTC3456 是一款完整的电源管理系统 IC，其专为多种便携式应用而优化。该器件可产生两个单独的电源轨：一个 3.3V (固定) 主电源和一个 1.8V (可调) 内核电源。此外，LTC3456 还包含一个 USB 电源管理器、一个热插拔输出、一个低电池电量指示器和一个始终保活的 VMAX 输出。LTC3456按照以下优先级次序从三种电源的其中一种获取功率：墙上适配器、USB 端口或两节碱性 / NiCd / NiMH 电池。根据 USBHP 引脚的状态，从 USB 端口吸收的电流被准确地限制为 100mA 或 500mA。

主开关电源和内核开关电源均为高效率、1MHz 固定频率 PWM 转换器。LTC3456 可提供小外形 (4mm x 4mm x 0.75mm) 24 引脚 QFN 封装，因而非常适合对空间敏感的便携式设备。

应用

• GPS 便携式导航器
• MP3 播放机
• 数码相机
• 手持式计算机

• 可在两节电池、USB 和 AC 墙上适配器输入电源之间实现无缝切换
• 主输出：固定的 3.3V 输出
• 内核输出：可调范围从 0.8V 至VBATT(MIN)
• 热插拔 (Hot SwapTM) 输出用于存储卡
• 在停机期间所有输出均放电至地电位
• 电源排序：主输出和热插拔输出在内核输出之后上升
• 准确的 USB 电流限制
• 高频操作：1MHz

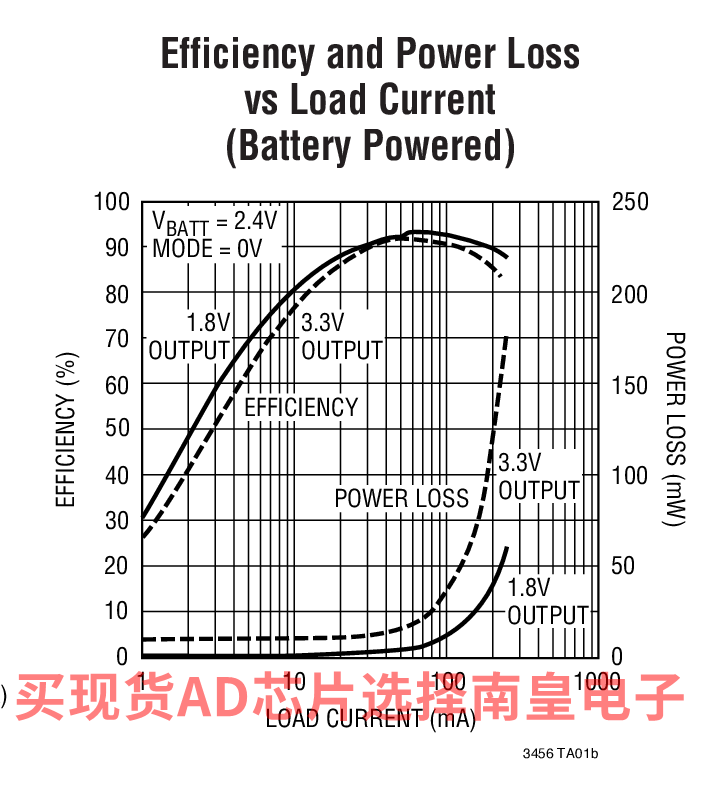

• 高效率：达 92%
• 小外形 (4mm x 4mm x 0.75mm) 24 引脚 QFN 封装

LTC3456EUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.31（100-499个）；4.05（1000+个）

LTC3456EUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.31（100-499个）；4.05（1000+个）

DC658A：LTC3456EUF | PMIC without Battery Charger, 2V ≤ VIN ≤ 5.5V, 1.8VOUT1@200mA, 3.3VOUT2@150mA, 3.3VOUT3@50mA

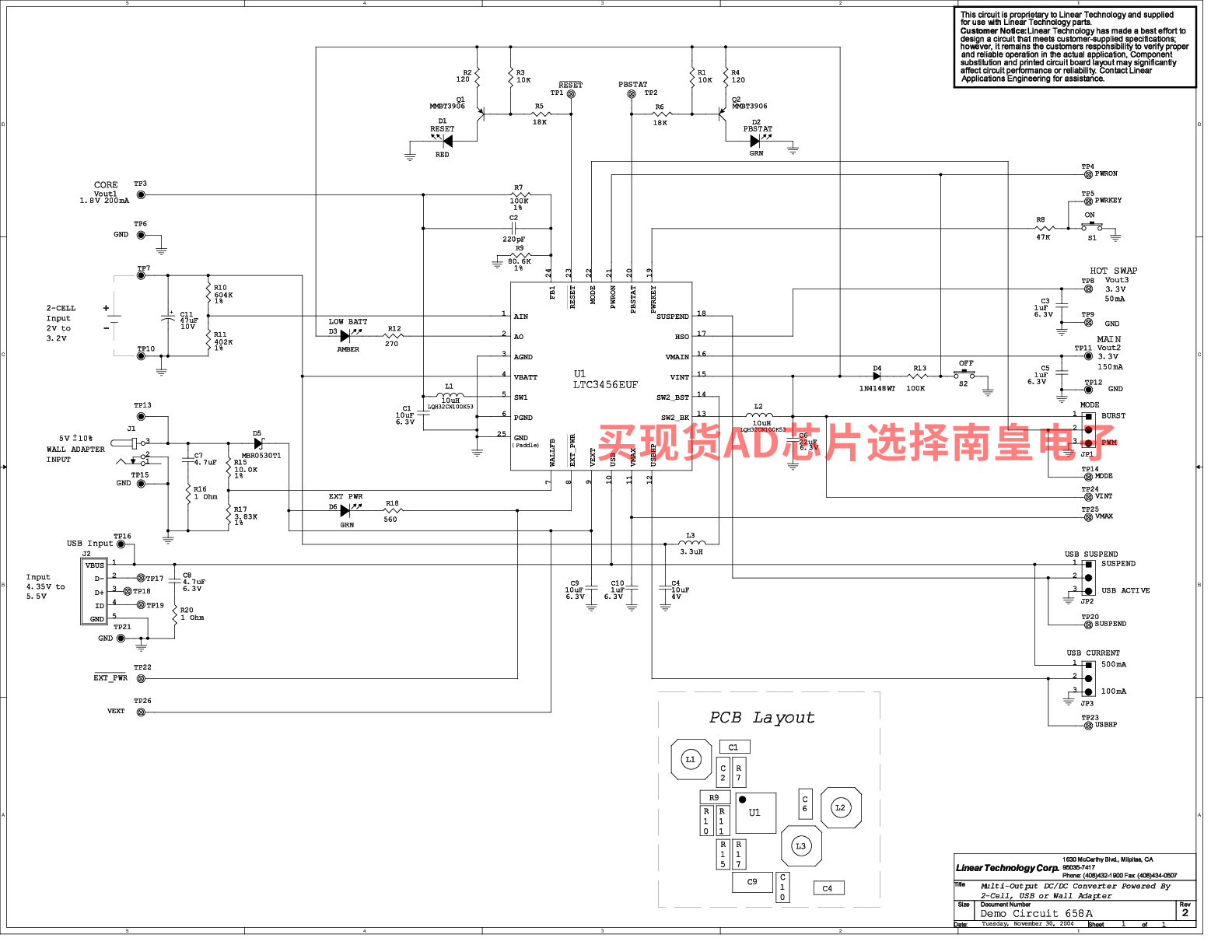

Demonstration Circuit 658 is a complete power management system using the LTC3456 for portable applications powered by a wall adapter, a USB port or a 2-cell alkaline battery, in that order of priority. DC658 provides three outputs: a 1.8V, 200mA core supply, a 3.3V, 150mA main supply, and a 3.3V, 50mA Hot Swap supply. All outputs are discharged to ground during shutdown. The synchronous buck (1.8V output) and the second converter (which operates as a buck or a boost depending on the power source, and provides 3.3V @ 150mA and 3.3V @ 50mA outputs) accept a 2V to 3.2V battery input or USB/Wall adapter input.
