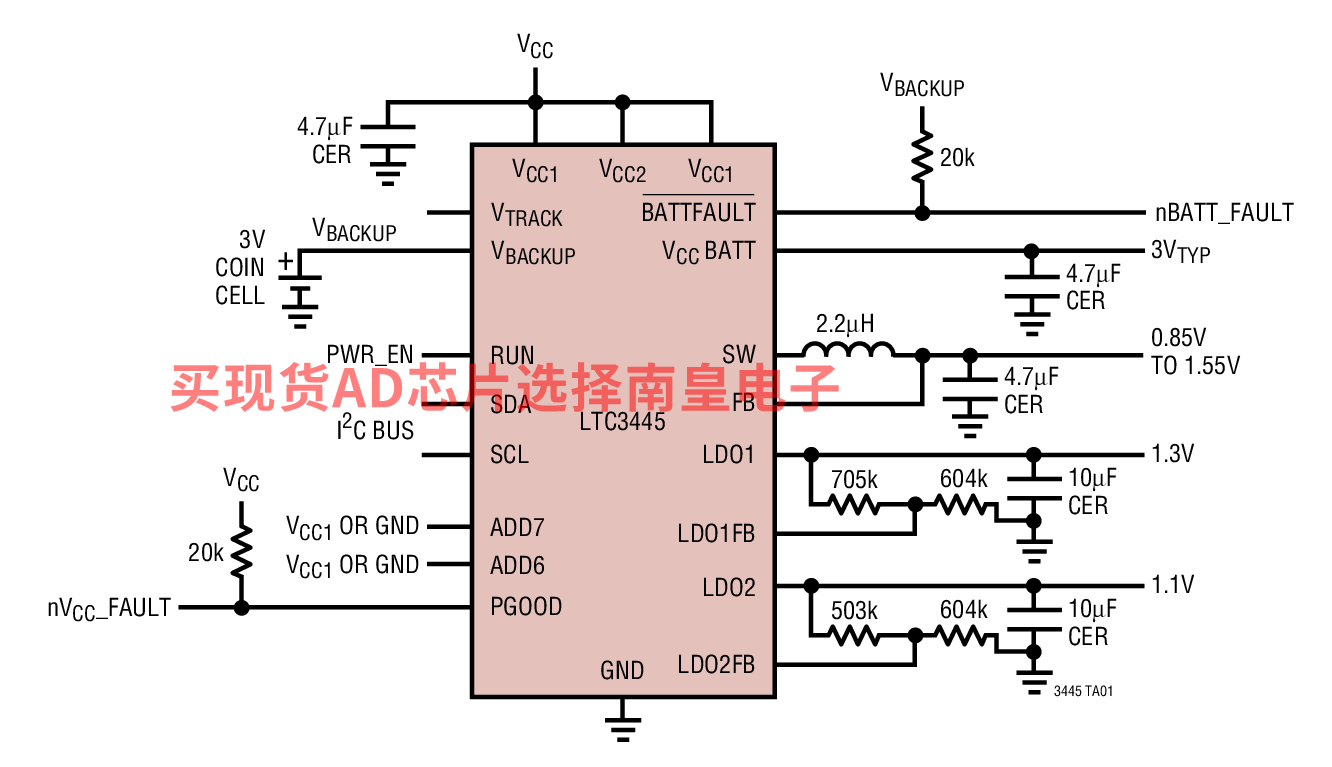

LTC3445 包含一个高效率、单片、同步电流模式降压型稳压器、两个 LDO 稳压器、一个电源通路 (PowerPathTM) 控制器和一个 I2CTM 接口。

降压型稳压器具有一个 0.85V 至 1.55V 的 6 位可编程输出范围。而且，该降压型稳压器采用一个恒定 (1.5MHz) 或一个扩展频谱开关频率。采用扩展频谱选项时，可提供一个较低噪声稳定输出，并在输入端上实现低噪声。此外，稳定输出电压转换速率可通过 I2C 接口进行设置。

LTC3445 内置两个 LDO 稳压器。该稳压器的输出电压可利用电阻器从外部设置。每个 LDO 能够提供高达 50mA 电流。

LTC3445 包含用于自动备份电池选择的控制电路 (PowerPath)。VBACKUP 通常是一个硬币型电池。

工作期间的典型电源电流仅为 360μA，并在停机模式中降至 27μA。 2.5V 至 5.5V 输入电压范围使得 LTC3445 非常适合单节锂离子电池供电型应用。自动突发模式 (Burst Mode) 操作可提高轻负载时的效率，从而进一步延长电池使用寿命。

Protected by U.S. Patents, including 5481178, 6580258, 6304066, 6127815, 6498466, 6611131, Spread Spectrum patent pending.

应用

• Intel 的微处理器电源 (PXA27X)
• 便携式仪器

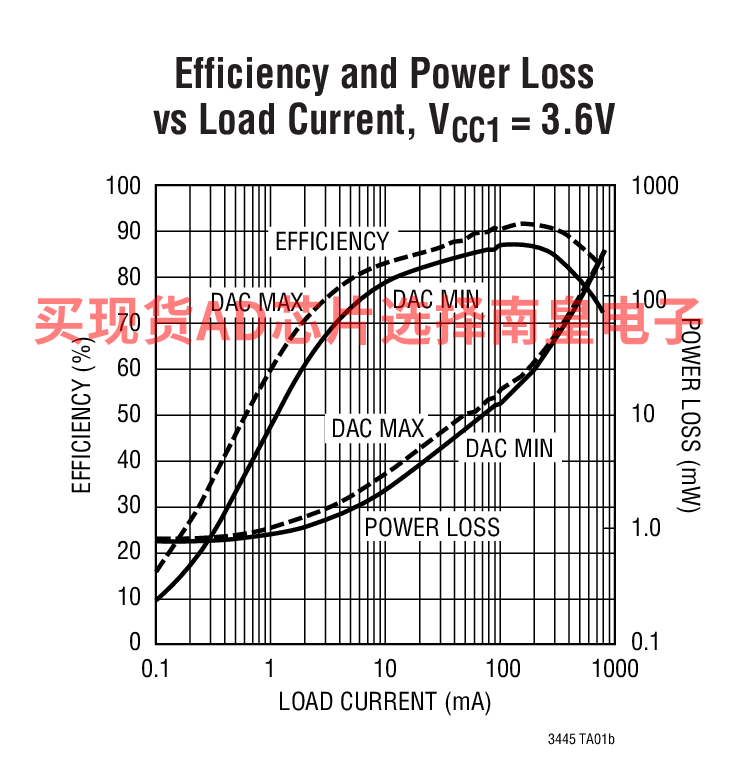

• 高效率：达 93%
• 600mA 输出电流 (VCC1 = 3V, VOUT = 1.3V)
• 可编程输出电压：0.85V 至 1.55V
• 2.5V 至 5.5V 输入电压范围
• 1.5MHz 恒定频率或扩展频谱选项
• 软启动

• 两个 LDO 稳压器：0.3V 压差 (在 50mA)

• 可动态地调节 VCC BATT

• 标准模式 (100kHz) 或快速模式 (400kHz)

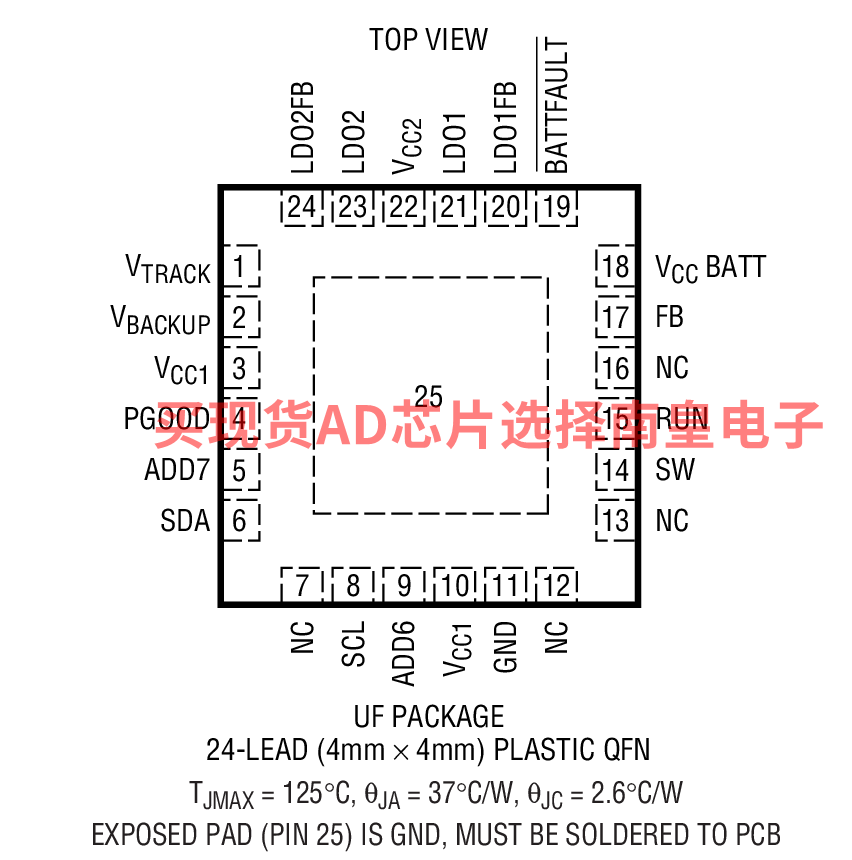

• 24 引脚 (4mm x 4mm) QFN 封装

LTC3445EUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：3.28（100-499个）；2.76（1000+个）

LTC3445EUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.28（100-499个）；2.76（1000+个）

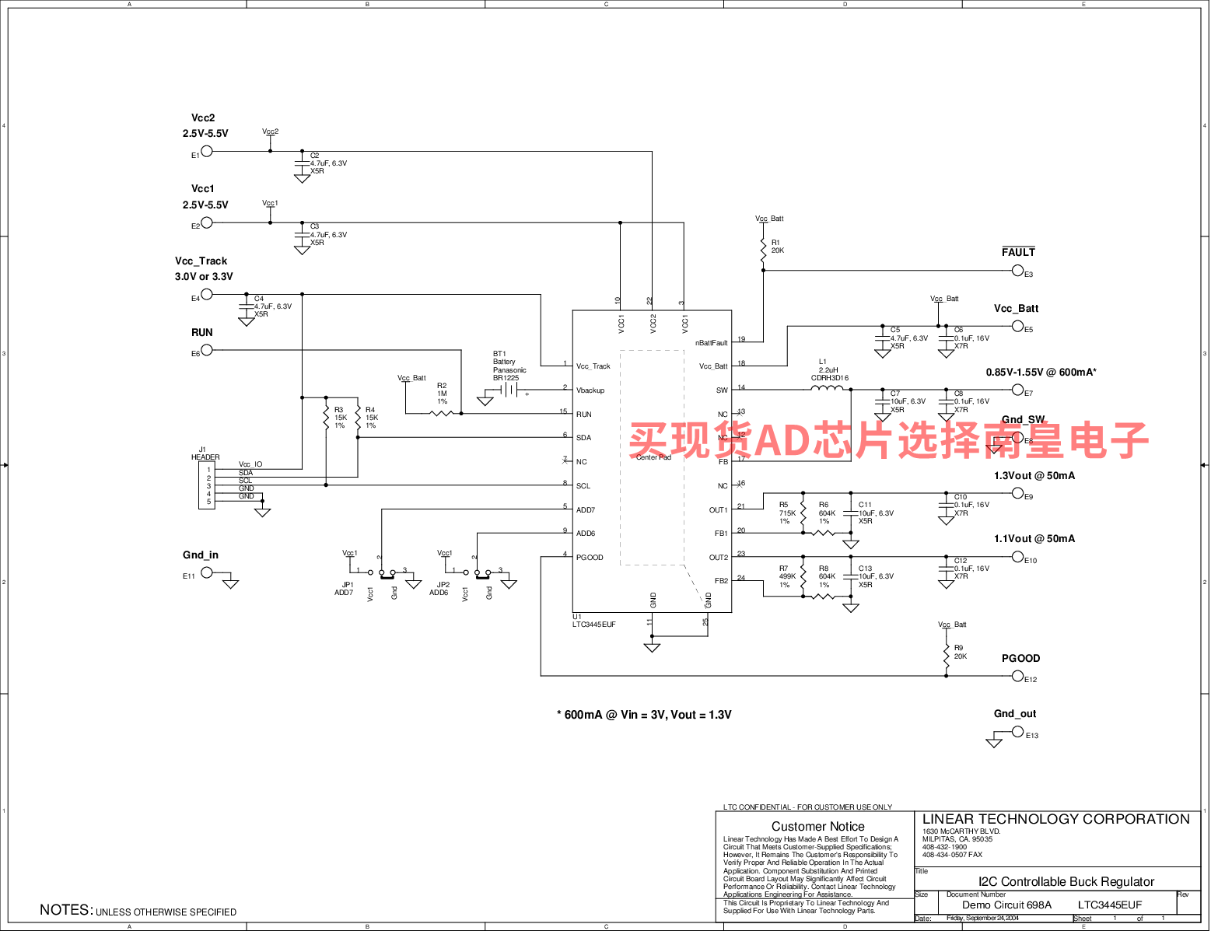

DC698A：LTC3445EUF Demo Board | I2C-Controllable Buck Plus Dual LDO & PowerPath, 2.5V ≤ VIN ≤ 5.5V, VOUT1 = 0.85 to 1.55 @ 0.6A, VOUT2 = 1.3V @ 50mA, VOUT3 = 1.1V @ 50mA

Demonstration Circuit 698 is an I2C-controlled high efficiency 600mA synchronous current mode buck regulator and two 50mA linear regulators featuring the LTC3445. The LTC3445 alsofeatures backup/main battery power path selection. The input voltage range is 2.5V to 5.5V. The buck regulator has a programmable output range of 0.85V to 1.55V and the two LDOs provide 1.3V@50mA and 1.1V@ 50mA.
