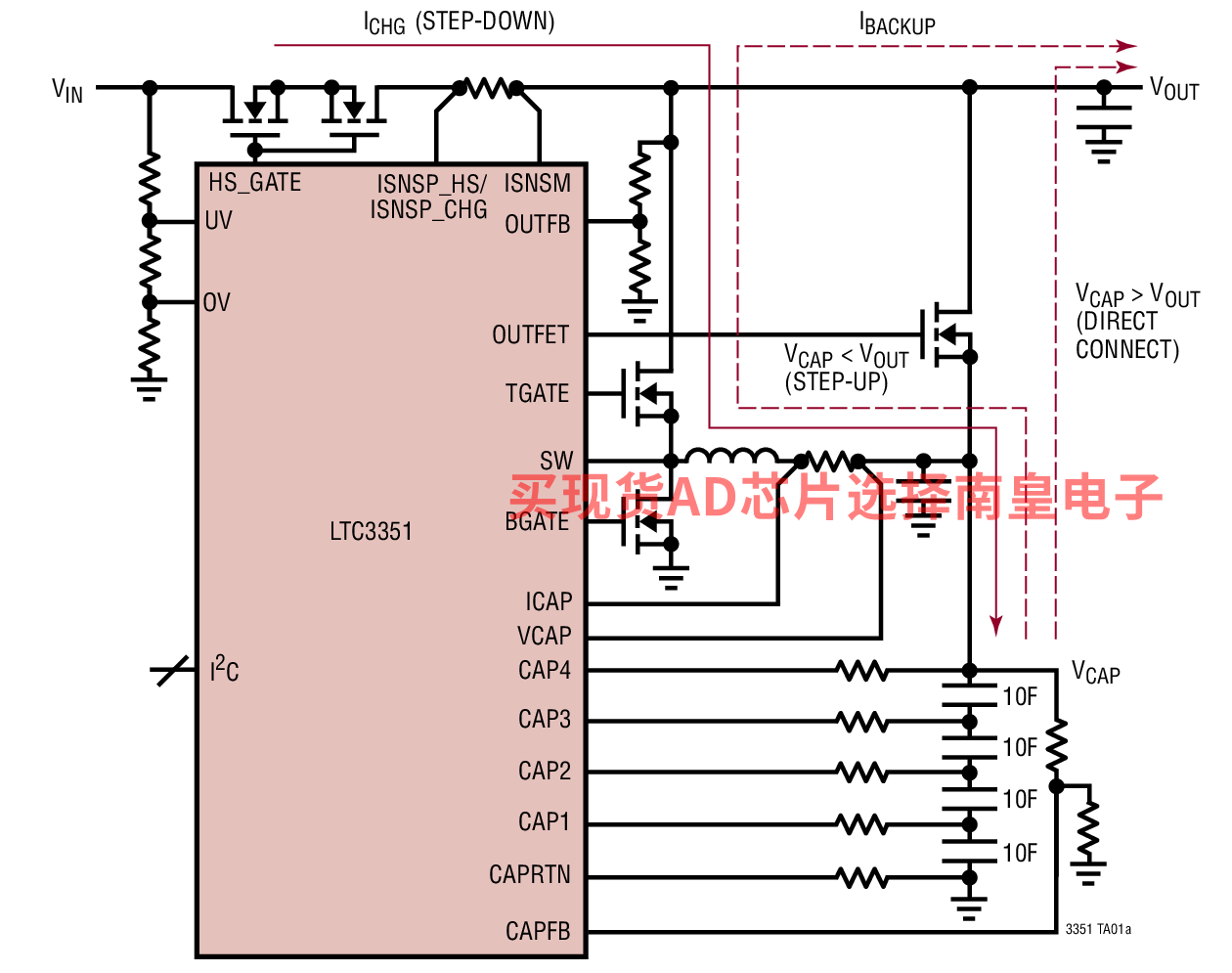

LTC3351 是一款后备电源控制器，其能够对一个含有 1~4 个超级电容器的串联堆栈进行充电和监察。LTC3351 的同步降压型控制器负责驱动 N 沟道 MOSFET，以利用可编程输入电流限值实现恒定电流 / 恒定电压充电。此外，降压转换器还可作为一个升压转换器反向运行，以从超级电容器组向电源轨输送功率。内部平衡器免除了增设外部平衡电阻器的需要，而且每个电容器具有一个用于提供过压保护的分路调节器。

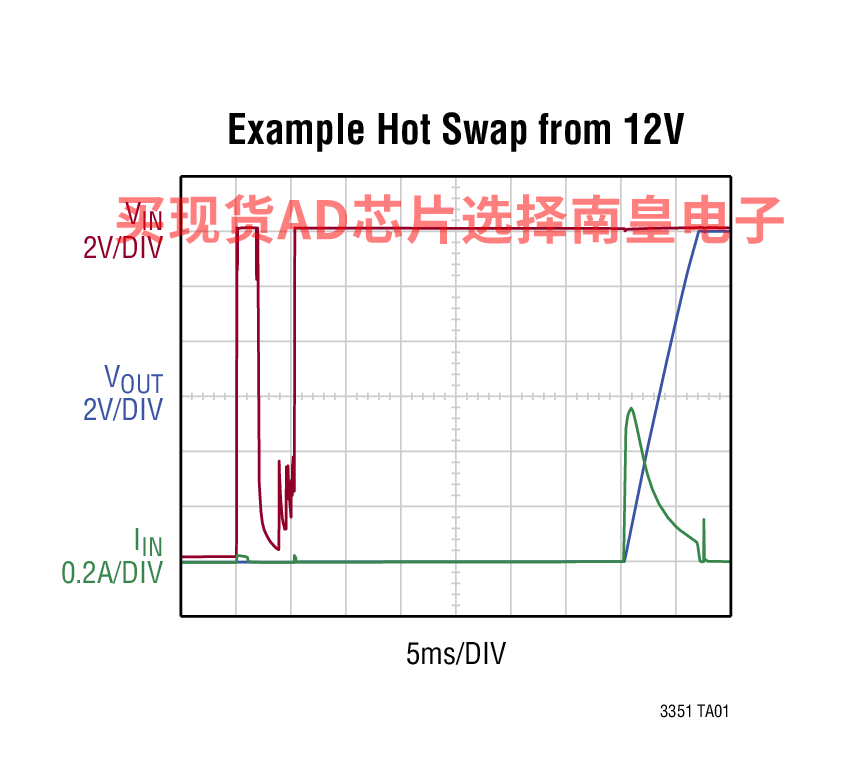

LTC3351 可监视系统电压、电流、电容器组电容和电容器组 ESR，这些信息均可通过 I2C / SMBus 端口读取。热插拔控制器采用 N 沟道 MOSFET 以提供浪涌控制和一条从输入至输出的低损耗通路。理想二极管控制器采用一个 N 沟道 MOSFET 以提供从超级电容器至输出的低损耗电源通路。LTC3351 采用外形扁平的耐热性能增强型 44 引脚 4mm x 7mm x 0.75mm QFN 表面贴装式封装。

应用

• 具有非易失性存储器 (NVM) 的可热插拔式 PCIe 板卡
• 高电流 12V 穿越 UPS
• 服务器 / 海量存储器 / 高可用性系统

• 具电路断路器的集成化热插拔控制器
• 可对 1 至 4 节串联超级电容器进行高效率同步降压型恒定电流 / 恒定电压 (CC/CV) 充电
• 后备模式中的升压模式可提供更高的超级电容器储能利用率
• 16 位 ADC 用于监视系统电压 / 电流、电容和 ESR
• 可编程欠压和过压门限至 35V

• VIN：4.5V 至 35V，VCAP(n)：每个电容器高达 5V，充电 / 后备电流：>10A
• 可编程输入电流限制把系统负载的优先级确定为高于电容器充电电流
• 全 N-FET 充电器控制器和 PowerPath 控制器

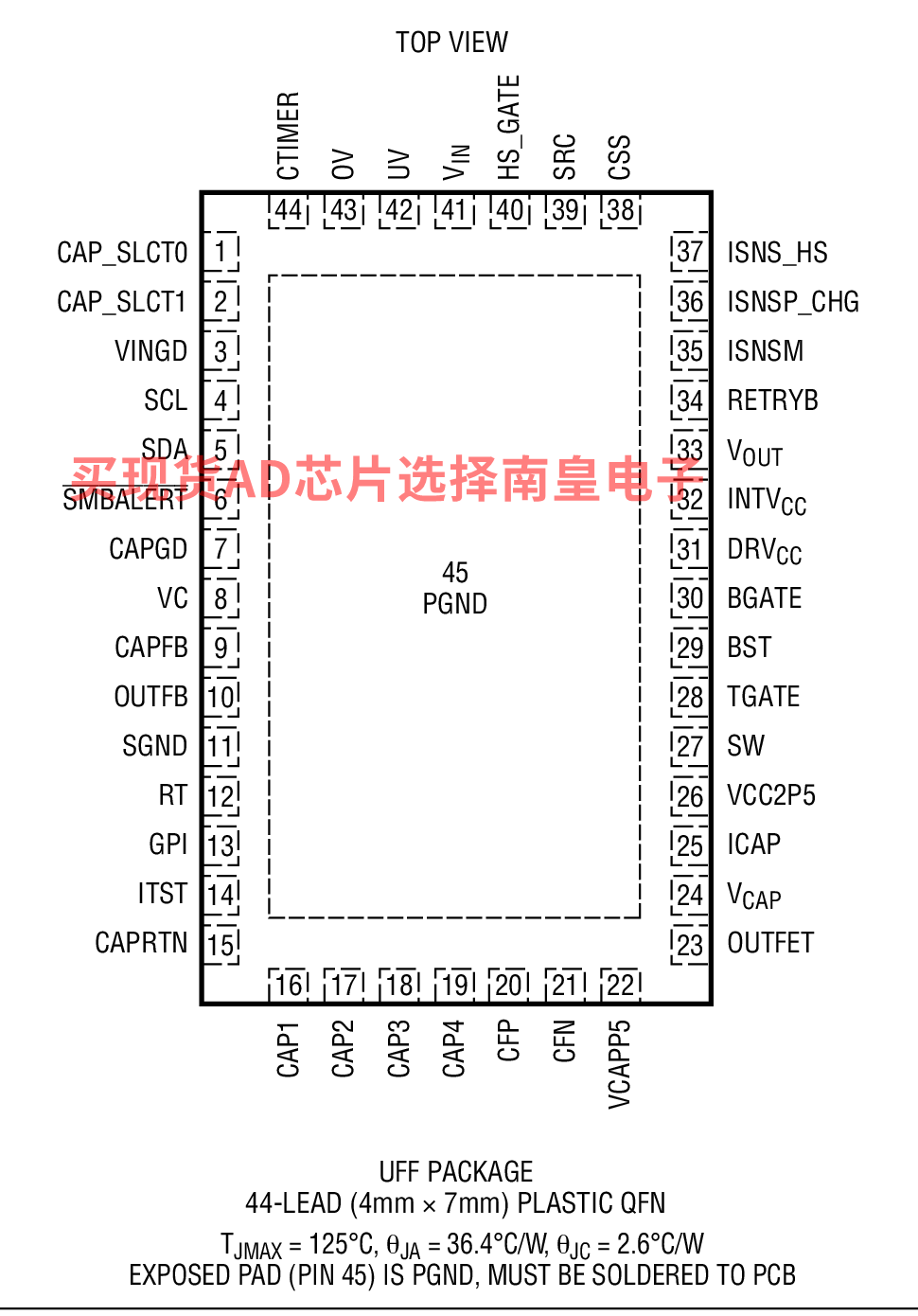

• 紧凑型 44 引脚 4mm x 7mm QFN 封装

LTC3351EUFF#PBF，封装：44-Lead DFN (4mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 125C，AD官网报价：7.73（100-499个）；6.37（1000+个）

LTC3351EUFF#TRPBF，封装：44-Lead DFN (4mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：7.73（100-499个）；6.37（1000+个）

LTC3351IUFF#PBF，封装：44-Lead DFN (4mm x 7mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 125C，AD官网报价：8.52（100-499个）；7.03（1000+个）

LTC3351IUFF#TRPBF，封装：44-Lead DFN (4mm x 7mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：8.52（100-499个）；7.03（1000+个）

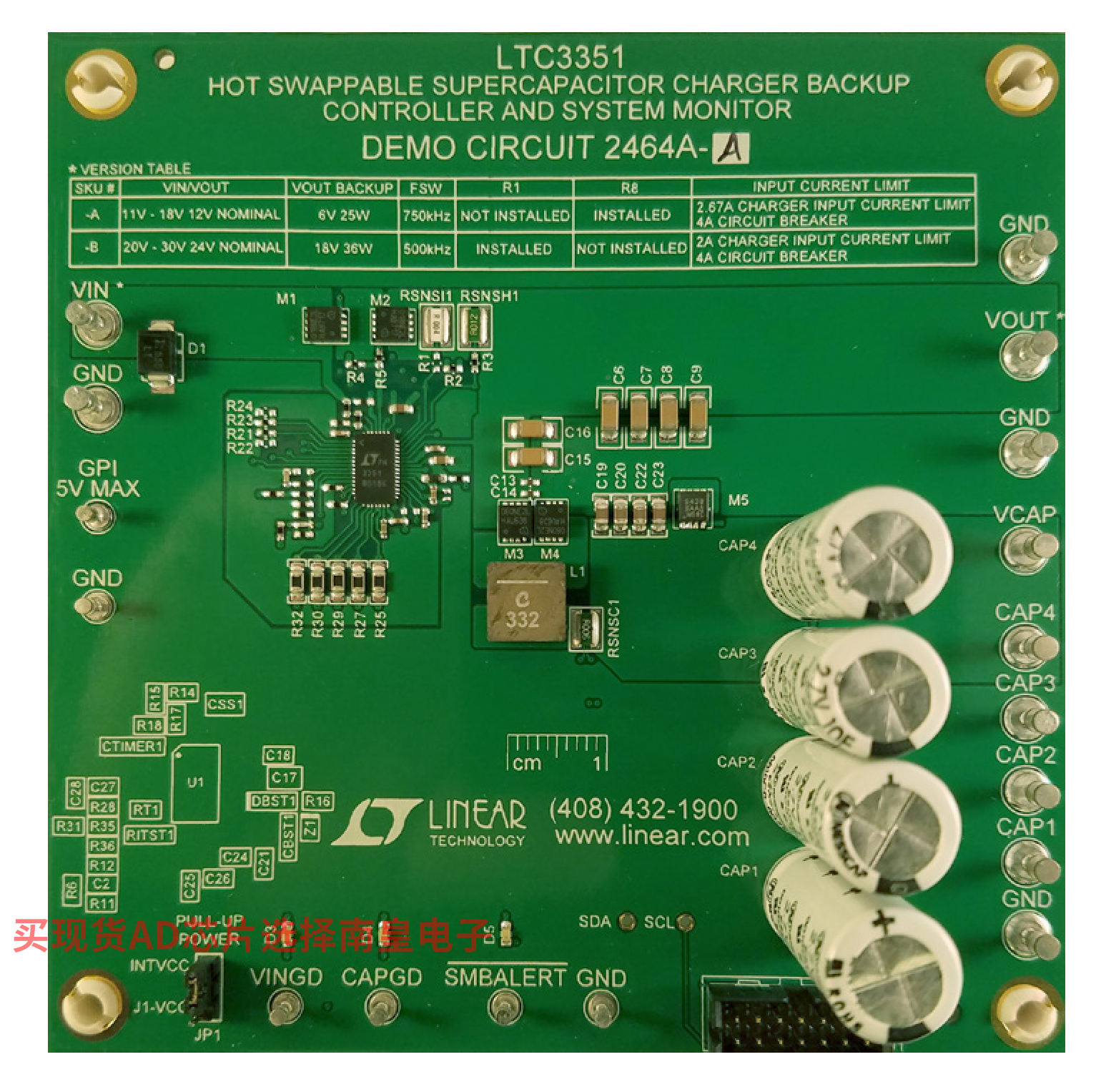

DC2464A-B：LTC3351EUFF 演示板 | 热插拔超级电容器充电器、备份控制器和系统监视器 (24 V 标称输入，18 V 36 W 备份)

演示电路 2464A-B 是一款采用 LTC3351 的超级电容器充电器和备份控制器，具有一个热插拔前端以及超级电容器健康状况和系统监视功能。LTC3351 包括一个降压超级电容器充电器和一个备份升压控制器。它具有双输入热插拔 FET，用于控制连接时的浪涌电流，以及在发生过流故障或输入功率损失时断开输入电源。输出理想二极管使超级电容器能在 VCAP 高于设定的备份电压时提供输出。当电容器堆栈电压下降至设定的输出电压时，LTC3351 将充当升压稳压器以提供输出，直到超级电容器中的储能耗尽为止。

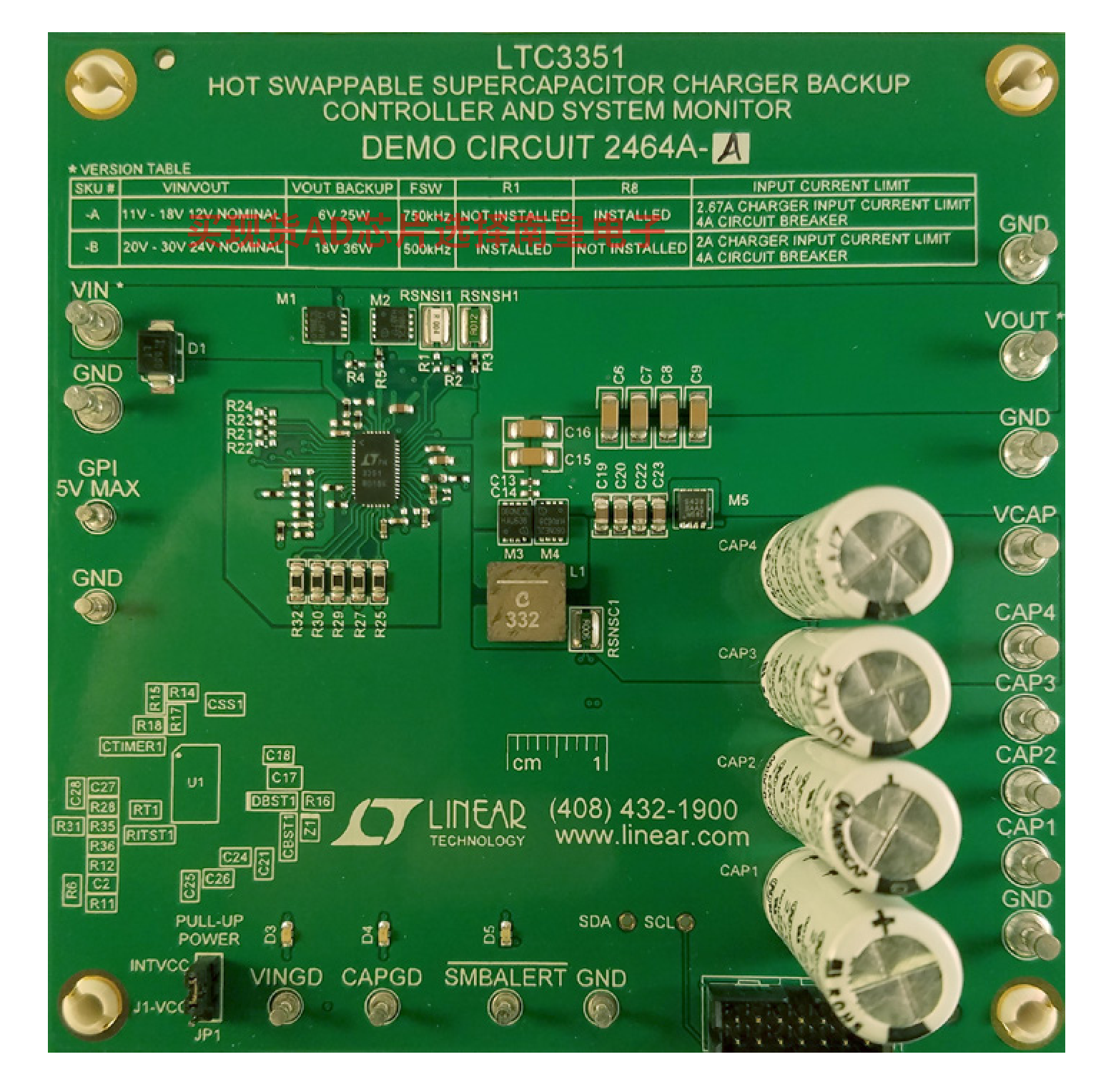

DC2464A-A：LTC3351EUFF 演示板 | 热插拔超级电容充电器、备用控制器和系统监控器（12 V 标称输入，6 V 25 W 备用）

演示电路 2464A-A/2464A-B 是一款采用 LTC3351 的超级电容充电器和备用控制器，具有热插拔前端以及超级电容器健康和系统监控功能。LTC3351 包括一个降压超级电容充电器和一个备用升压控制器。它具有双输入热插拔 FET，用于控制连接时的浪涌电流以及在发生过流故障或输入功率损失时断开输入电源。输出理想二极管使超级电容器可以在 VCAP 高于设定的备用电压时提供输出。当电容器堆栈电压降至设定的输出电压时，LTC3351 将作为升压稳压器提供输出，直到超级电容器中的能量耗尽。
