LTC3337是一款具有内置精密库仑计数器的原电池健康状态 (SOH) 监视器。它设计为与原电池串联，相关串联电压降很小。获得专利的无限动态范围库仑计数器记录所有累积的电池放电，并将其存储在可通过I2C接口访问的内部寄存器中。基于此充电状态 (SOC) 的放电警报阈值可编程。当达到阈值时，IRQ引脚产生中断。库仑计数器的精度低至空载也保持恒定。

LTC3337还集成了额外的SOH监控，并通过I2C测量和报告：电池电压、电池阻抗和温度。

为适应各种原电池输入，可通过引脚，在5mA至100mA之间选择峰值输入限流值。

可针对BAT_IN或BAT_OUT引脚进行库仑计算，具体取决于AVCC引脚连接。

针对输出端使用两个超级电容器（可选）堆叠的应用提供了BAL引脚。

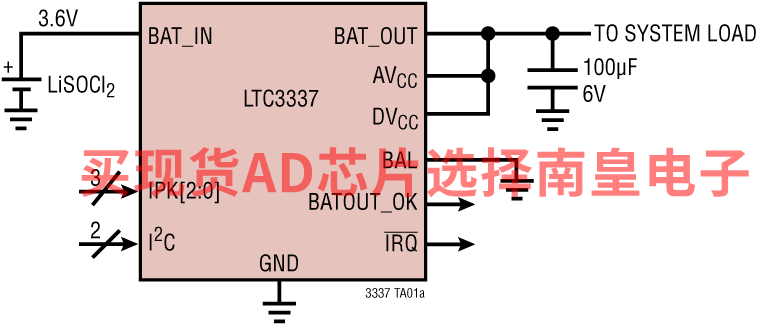

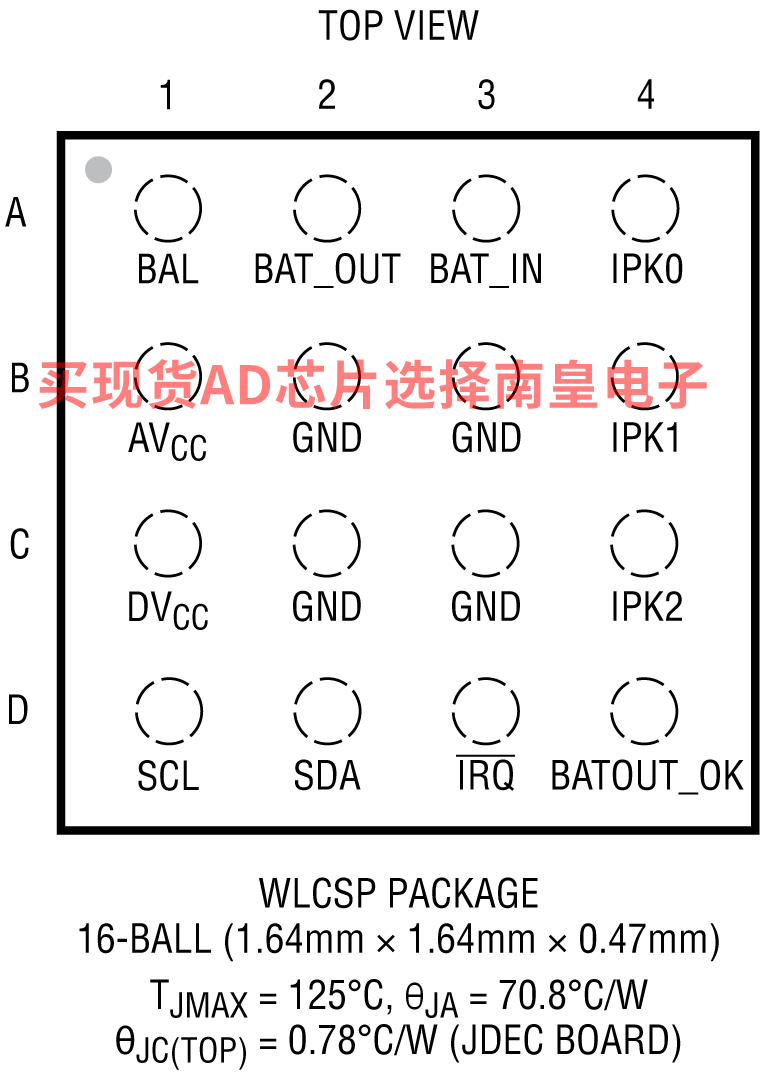

LTC3337提供12引脚2mm × 2mm LFCSP和16引脚1.64mm × 1.64mm WLCSP两种封装。

应用

• 低功耗原电池供电系统（例如，1× LiSOCl2，2–3×碱性电池）
• 远程工业传感器（例如：仪表、警报）
• 资产跟踪器
• 电子门锁
• “保护有效”电源/备用电池
• SmartMesh应用

• 电池输入电压范围：1.8V至5.5V
• 静态电流：100nA
• 8个原电池峰值输入限流值：5mA/10mA/15mA/20mA/25mA/50mA/75mA/100mA
• 原电池SOH监控器
  • 集成库仑计数器(Q)
  • 另有针对电池电压(V)、电池阻抗(Z)和温度(T)的监控器
• 对原电池电流(BAT_IN)或负载电流(BAT_OUT)进行计数

• 集成±10mA超级电容平衡器
• 可编程库伦计数器预分频器，适合各种电池尺寸
• 具有中断输出的可编程放电警报阈值
• 具有中断输出的可编程放电警报阈值
• I2C接口
• 小型12引脚2mm × 2mm LFCSP和16引脚1.64mm × 1.64mm WLCSP封装

LTC3337ACBZ-R7，封装：CHIPS W/SOLDER BUMPS/WLCSP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：1.40（100-499个）；1.18（1000+个）

LTC3337ERC#TRMPBF，封装：12-Lead Plastic LFCSP (2mm × 2mm)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.19（100-499个）；1.84（1000+个）

LTC3337ERC#TRPBF，封装：12-Lead Plastic LFCSP (2mm × 2mm)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.19（100-499个）；1.84（1000+个）

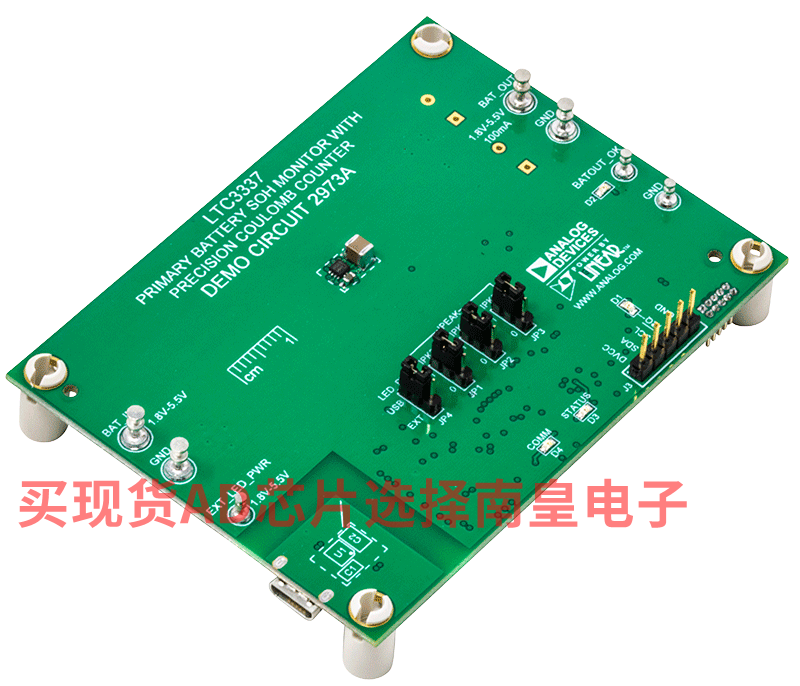

DC2973A：LTC3337 | 带精密库仑计数器的初级电池SOH监测器

演示电路2973A展示了LTC3337初级电池健康状态 (SOH) 监视器，该监视器具有精确的库仑计数器，以可配置的峰值限流值运行。LTC3337支持1.8V至5.5V的输入电压和高达100mA的峰值电流以及100nA的静态电流。库仑计数、电池电压和电池串联电阻 (BSR) 是可测量的，可用于量化电池的充电状态和健康状况。

DC2973A展示了LTC3337最高功率配置下的简单布局。电路可以降到更低的IPEAK电平。演示板可以使用微型USB电缆直接连接到PC，以运行GUI并配置简单的电池充电状态 (SOC) 监视器。GUI的源代码可用，并可用作LTC3337固件开发的起点。
