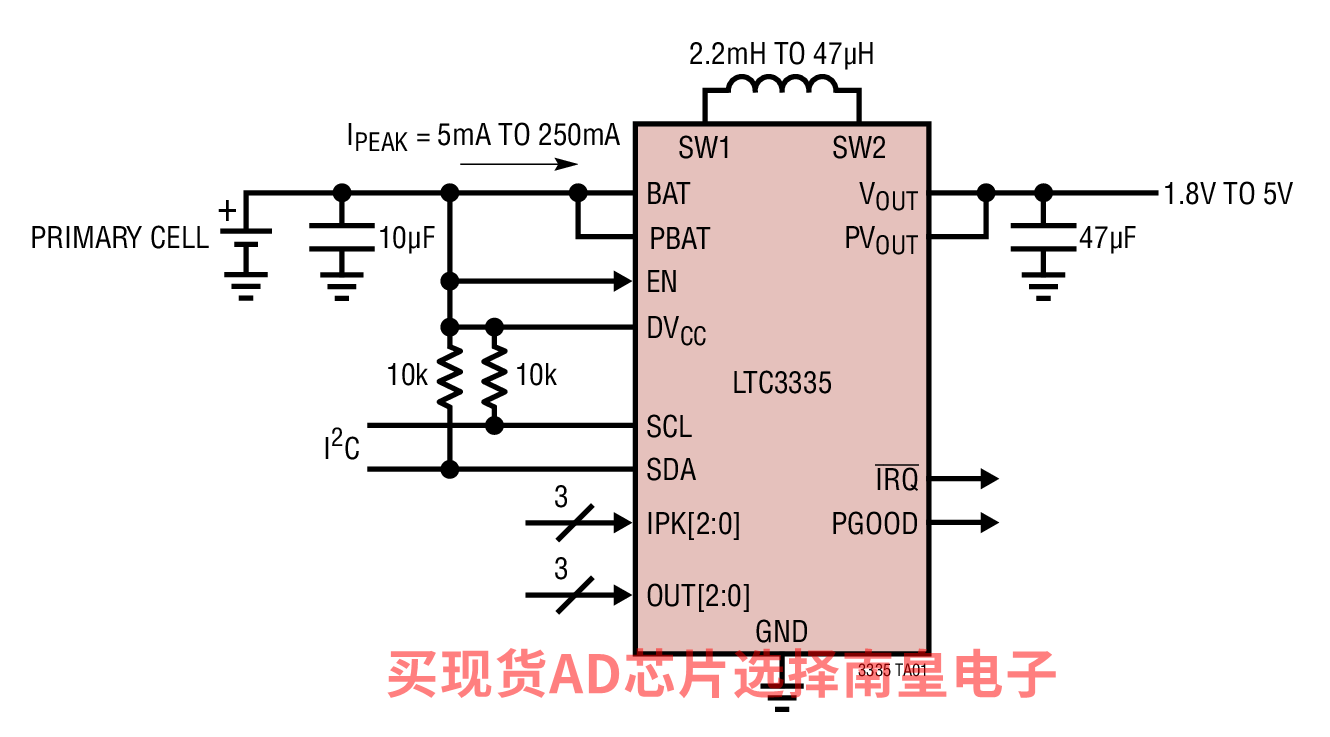

LTC3335 是一款高效率、低静态电流 (680nA) 降压-升压型 DC/DC 转换器，其具有一个可在长使用期限电池供电型应用中监察累积电池放电量的集成型高精度库仑计数器。降压-升压电路能够在其输入端上的电压低至 1.8V 的情况下运作，并提供 8 种可通过引脚选择的输出电压和高达 50mA 的输出电流。

库仑计数器把累积电池放电量存储在一个可通过 I2C 接口访问的内部寄存器中。LTC3335 具有一个可编程放电报警门限。当达到该门限时，将在 IRQ 引脚上产生一个中断。

为了适应各种各样的电池类型和尺寸，峰值输入电流可在低至 5mA 到高达 250mA 的范围内进行选择，而且全标度库仑计数器具有一个 32,768 : 1 的可编程范围。

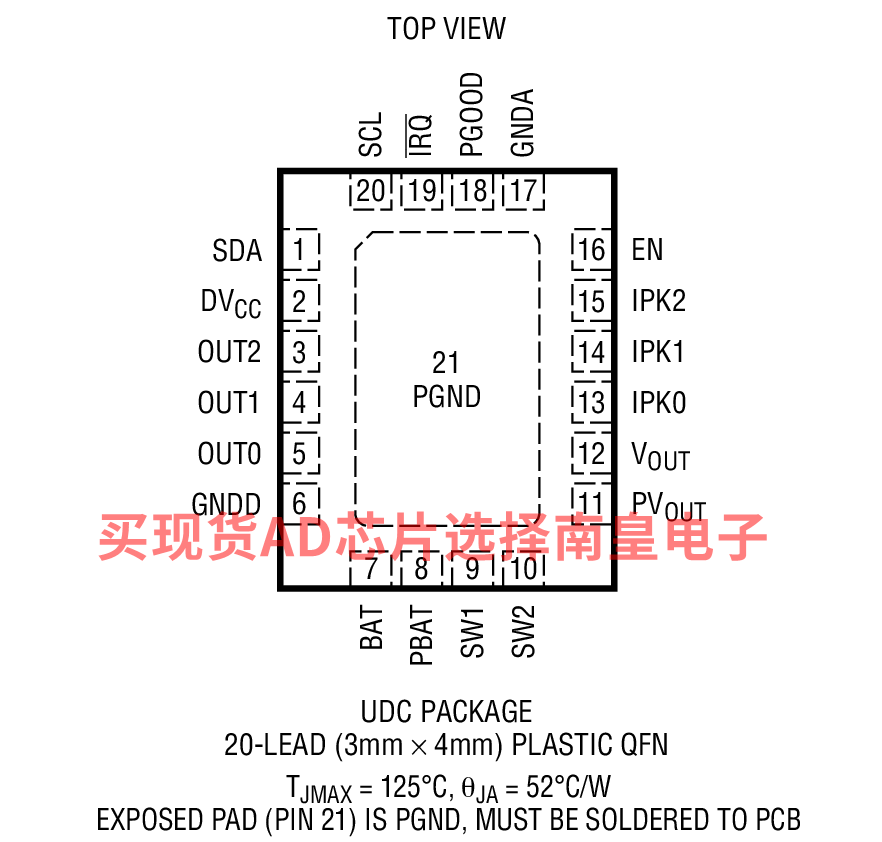

LTC3335 采用 3mm x 4mm QFN-20 封装。

• 长使用期限的主电池供电应用
• 无线传感器
• 远程监视器
• Dust Networks SmartMesh 应用



• 680nA 输入静态电流 (无负载时输出处于调节状态)
• 1.8V 至 5.5V 输入工作范围
• 可选的输出电压：1.8V、2.5V、2.8V、3V、3.3V、3.6V、4.5V、5V
• 集成型库仑计数器可测量累积的电池放电量
• ±5% 电池放电测量准确度
• 可编程峰值输入电流：5mA、10mA、15mA、25mA、50mA、100mA、150mA、250mA
• 输出电流高达 50mA

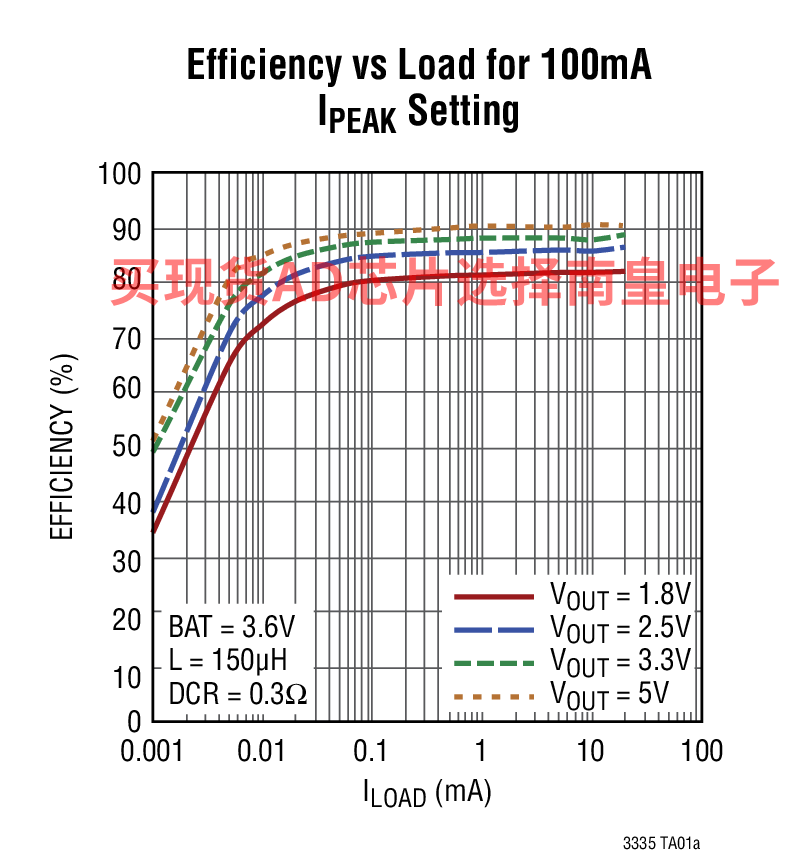

• 效率高达 90%
• 适用于多种电池尺寸的可编程库仑计数器预调器
• 可编程放电报警门限
• I2C 接口
• 扁平 (仅高 0.75mm) 20 引脚 (3mm x 4mm) QFN 封装



LTC3335EUDC#PBF，封装：20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.54（100-499个）；3.75（1000+个）

LTC3335EUDC#TRPBF，封装：20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.54（100-499个）；3.75（1000+个）

LTC3335IUDC#PBF，封装：20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：5.28（100-499个）；4.36（1000+个）

LTC3335IUDC#TRPBF，封装：20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.28（100-499个）；4.36（1000+个）

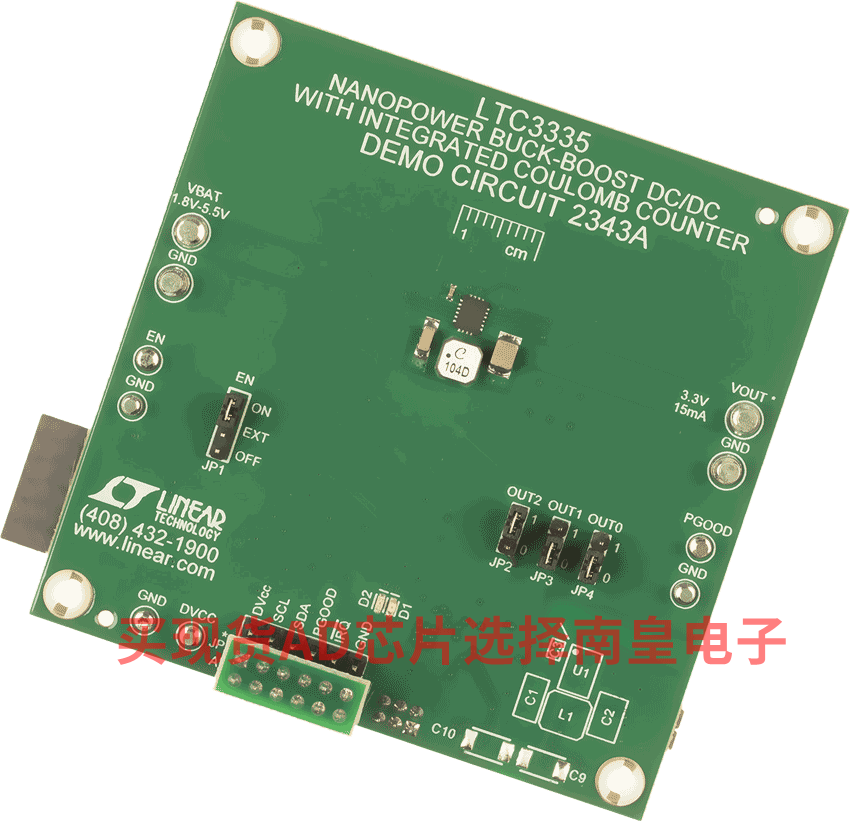

DC2343A：LTC3335 Demo Board | 680nA Iq Buck-Boost with Coulomb Counter, 1.8V ≤ VIN ≤ 5.5V, VOUT = 1.8V to 5V @ 15mA

Demonstration circuit DC2343A is a complete system level solution for a nanopower buck-boost DC/DC with integrated coulomb counter. The DC2343A contains a PIC16F1459 embedded processor for communication to the PC over USB and the LTC3335 via its I2C port. The GUI is capable of reading and writing all the control registers on the LTC3335 as well as displaying and resetting all its alarm registers. The firmware and software for the embedded system and the GUI are available at the LTC3335 solutions page. The DC2343A uses two analog-to-digital converter channels to sample the battery and output voltages. The voltage samples improve the functionality of the GUI, and allow optimal software correction to the measured coulombs. By adding the software correction the first order known errors are compensated for over the operating range and the resultant coulomb count is accurate to within 3%.
