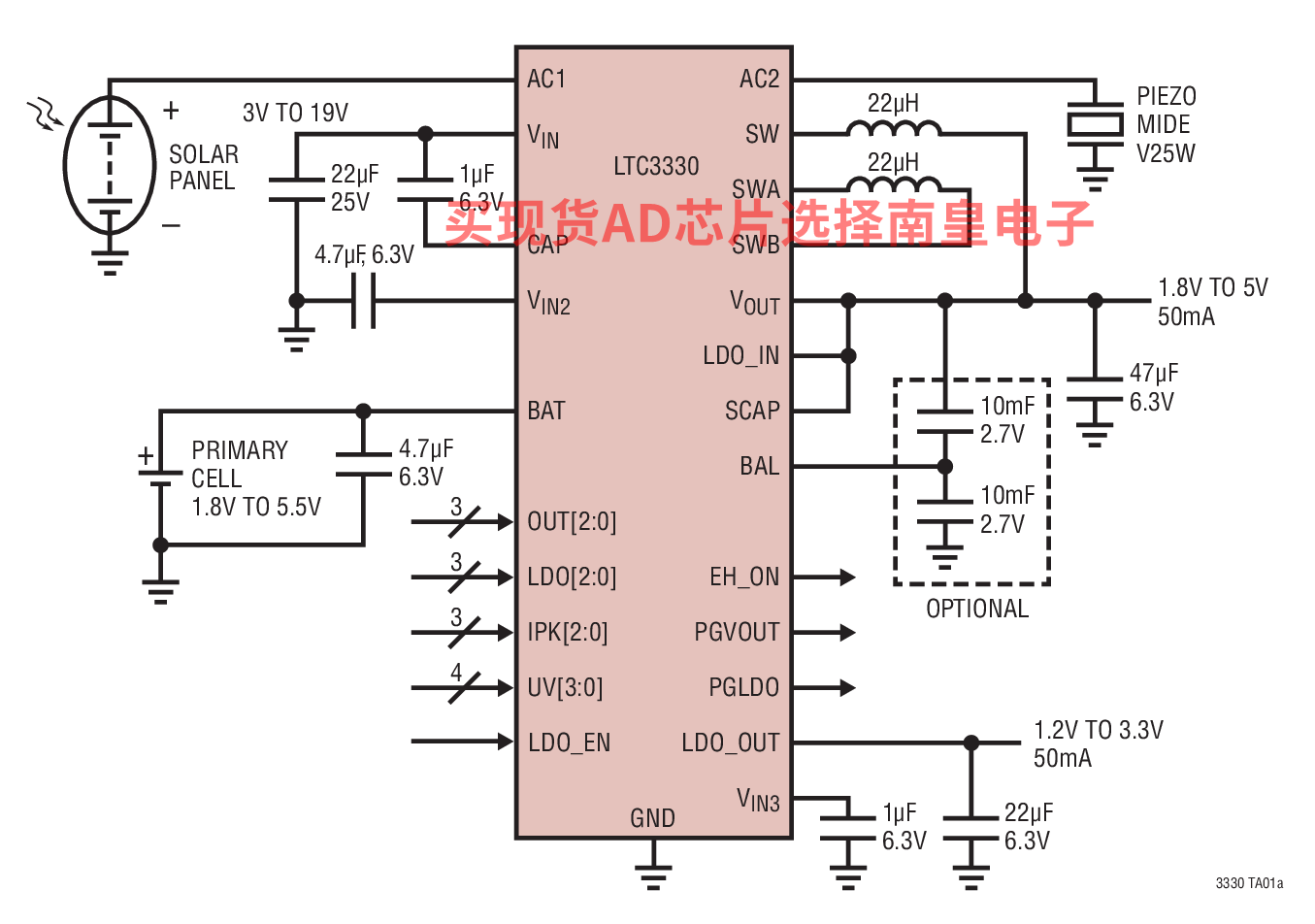

LTC3330 集成了一个高电压能量收集电源和一个由主电池供电的 DC/DC 转换器，可创建一款面向可替代能源应用的单输出电源。由一个集成型全波桥式整流器和一个高电压降压型转换器组成的能量收集电源负责从压电源、太阳能或磁源收集能量。主电池输入用于为一个可在其输入端电压低至 1.8V 时正常运作的降压-升压型转换器供电。任一 DC/DC 转换器皆能给单个输出提供电能。降压型转换器可在收集能量可用的情况下运作，因而能够把从电池吸收的静态电流减小至基本为零。降压-升压型转换器仅在收集能量消失时向 VOUT 供电。

另外，该器件还集成了一个低噪声 LDO 后置稳压器及一个超级电容器平衡器，故可适应多种输出存储配置。输入和输出的电压和电流设定值可通过引脚搭接的逻辑输入来设置。LTC3330 采用 5mm x 5mm QFN-32 封装。

• 能量收集
• 具主电池后备的太阳能供电型系统
• 无线 HVAC 传感器和安保设备
• 移动资产跟踪



• 具输入优先排序器的双输入、单输出 DC/DC 转换器

  • 能量收集输入：3.0V 至 18V 降压型 DC/DC 转换器
  • 主电池输入：1.8V 至 5.5V 降压-升压型 DC/DC 转换器

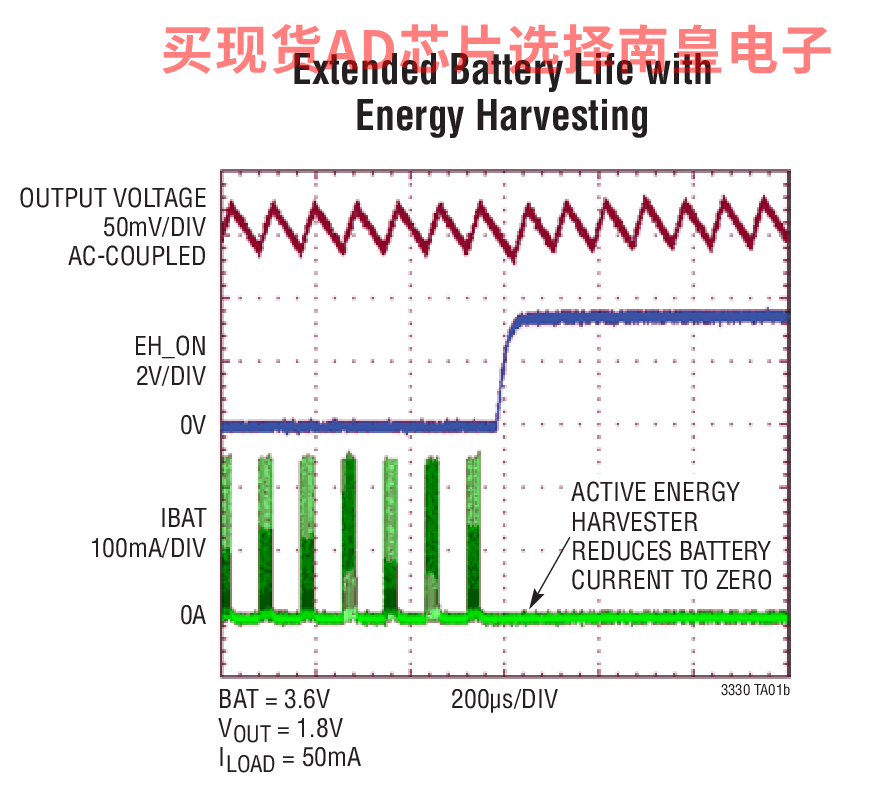

• 当能量收集源存在时电池 IQ 为零
• 超低静态电流：在无负载时为 750nA
• 低噪声 LDO 后置稳压器
• 集成型超级电容器平衡器
• 输出电流高达 50mA
• 可编程 DC/DC 转换器和 LDO 输出电压、降压 UVLO 和降压-升压峰值输入电流
• 集成型低损耗全波桥式整流器
• 输入保护性分流器：在 VIN ≥ 20V 条件下高达 25mA

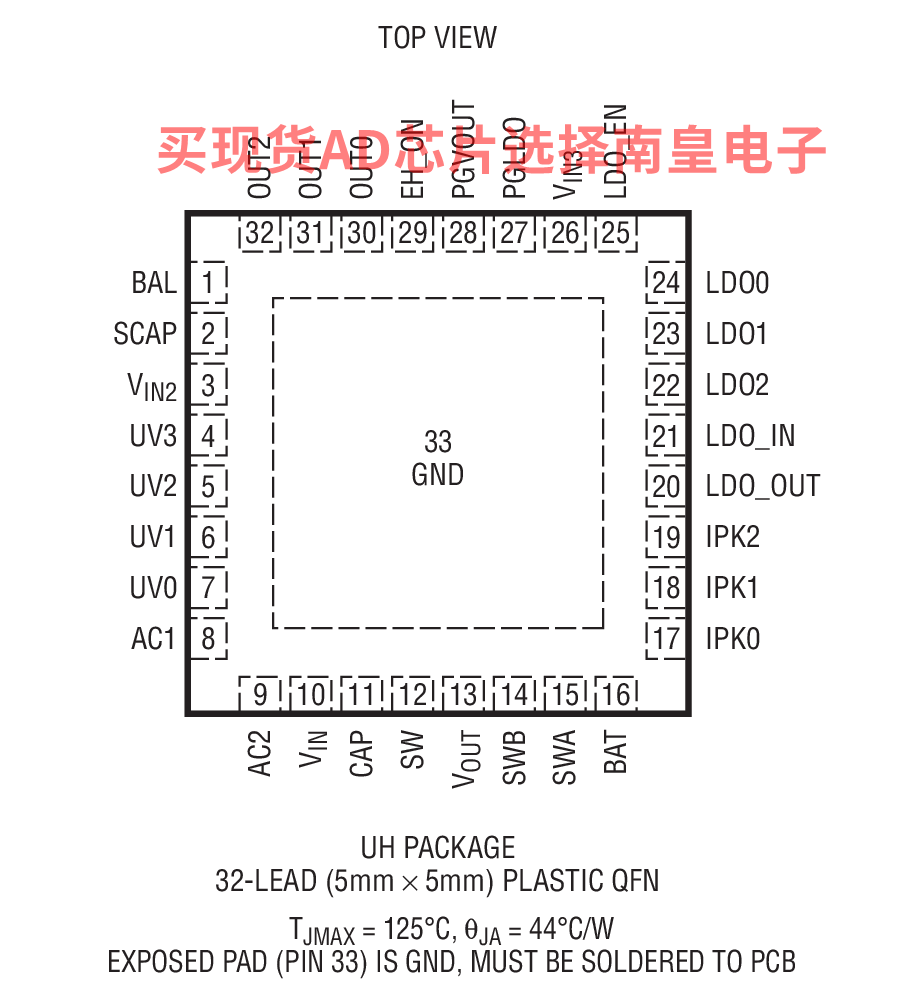

• 5mm x 5mm QFN-32 封装



LTC3330EUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：4.85（100-499个）；3.97（1000+个）

LTC3330EUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.85（100-499个）；3.97（1000+个）

LTC3330IUH#PBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：5.32（100-499个）；4.36（1000+个）

LTC3330IUH#TRPBF，封装：32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.32（100-499个）；4.36（1000+个）

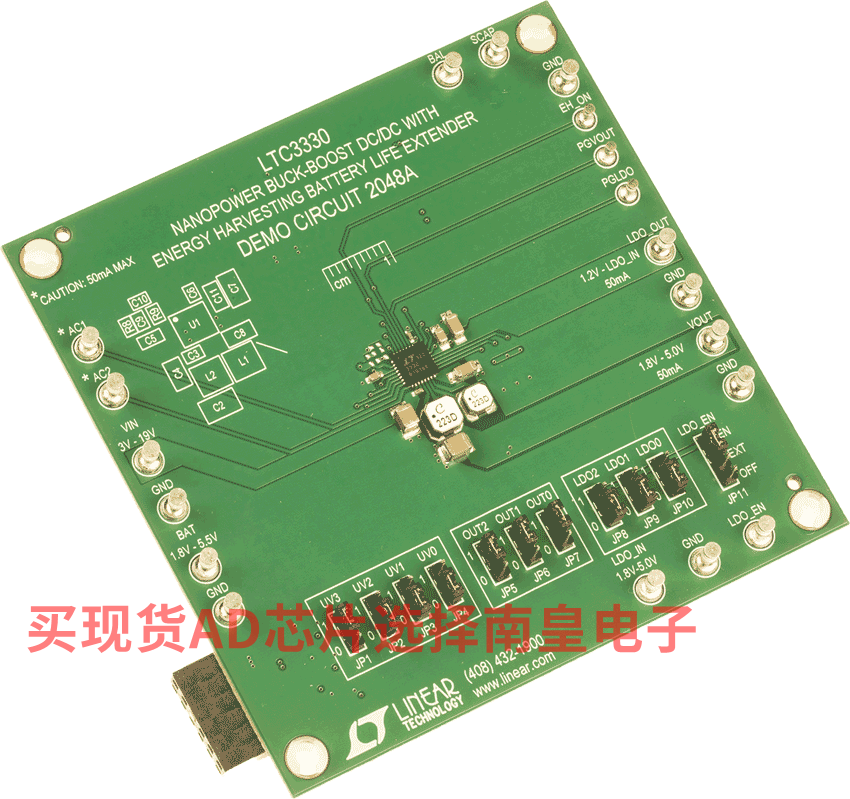

DC2048A：集成能量收集电池寿命延长器的LTC3330EUH纳安功耗升降压DC/DC

演示电路2048A是一款集成能量收集电池寿命延长器的纳安功耗升降压DC/DC，内置LTC3330。LTC3330集成了高压能量收集电源以及由原电池供电的DC/DC转换器，以便为替代能源应用提供单一输出电源。能量收集电源，由集成低损耗全波桥和高压降压转换器组成，从压电传感器、太阳能或磁源收集能量。原电池单元输入为其输入端的工作电压低至1.8V的升降压转换器供电。任一DC/DC转换器均可向单个输出提供电能。

DC2321A：具有电子墨水显示器的 Dust 能量收集演示板，专为连接至 DC2344A 或 DC2509A 而设计

演示电路 2321A 是一款低功率无线传感器节点开发平台，其配备了一个用于用户反馈的电子墨水显示器。该系统能够监视和管理其可用能量、记录来自传感器的信息、和通过一个无线网络共享该数据。

该演示板专为连接至 DC2344A 或 DC2509A 能量收集演示电路板而设计，DC2344A 和 DC2509A 输出一个稳定的电源以及来自能量收集 IC 及其备份电池的状态信息。DC2321A 上的两个库伦计数器使得处理器能够监视这些电池的能量输出，该能量输出将根据可从系统周围环境收集的能量多少而变化。

必须采用一个 DC2274A-A SmartMesh 管理器以评估 DC2321A 的网络特性。
