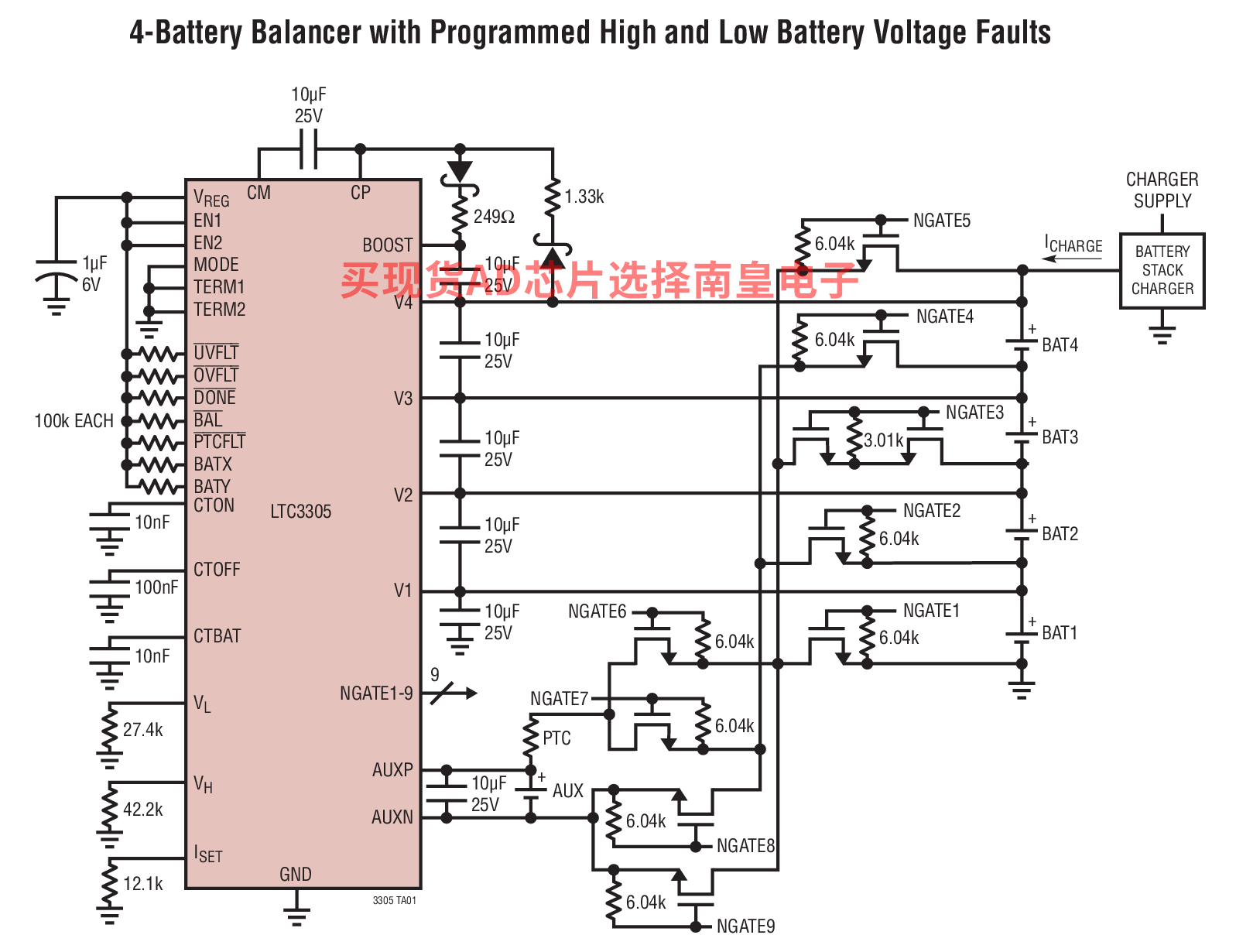

LTC3305 可平衡多达 4 节串联连接的铅酸电池。它旨在与一个单独预先存在的电池充电器结合使用以作为高性能电池系统的一部分。其集成了所有的电压监视、栅极驱动和故障检测电路。

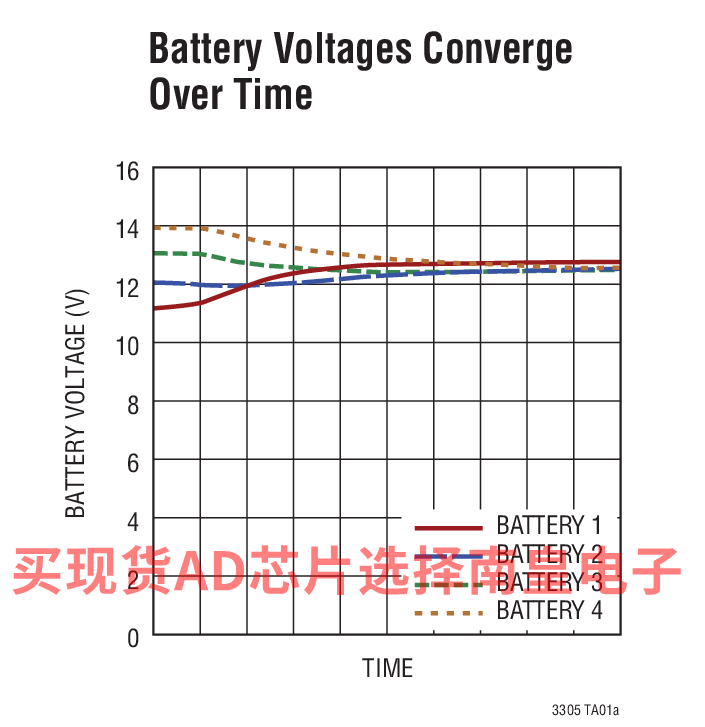

LTC3305 采用一个辅助电池或一个替代的储存单元以在其自身与电池组中的每个个别电池之间来回传输电荷。一个模式引脚提供了两种操作模式，即定时器模式和连续模式。在定时器模式中，一旦平衡操作完成，LTC3305 将立即进入一种低功率状态并持续一个设定的时间，然后周期性地对电池进行再平衡。在连续模式中，电池平衡操作持续进行，即使在电池被平衡至其编程终止电压之后也不例外。

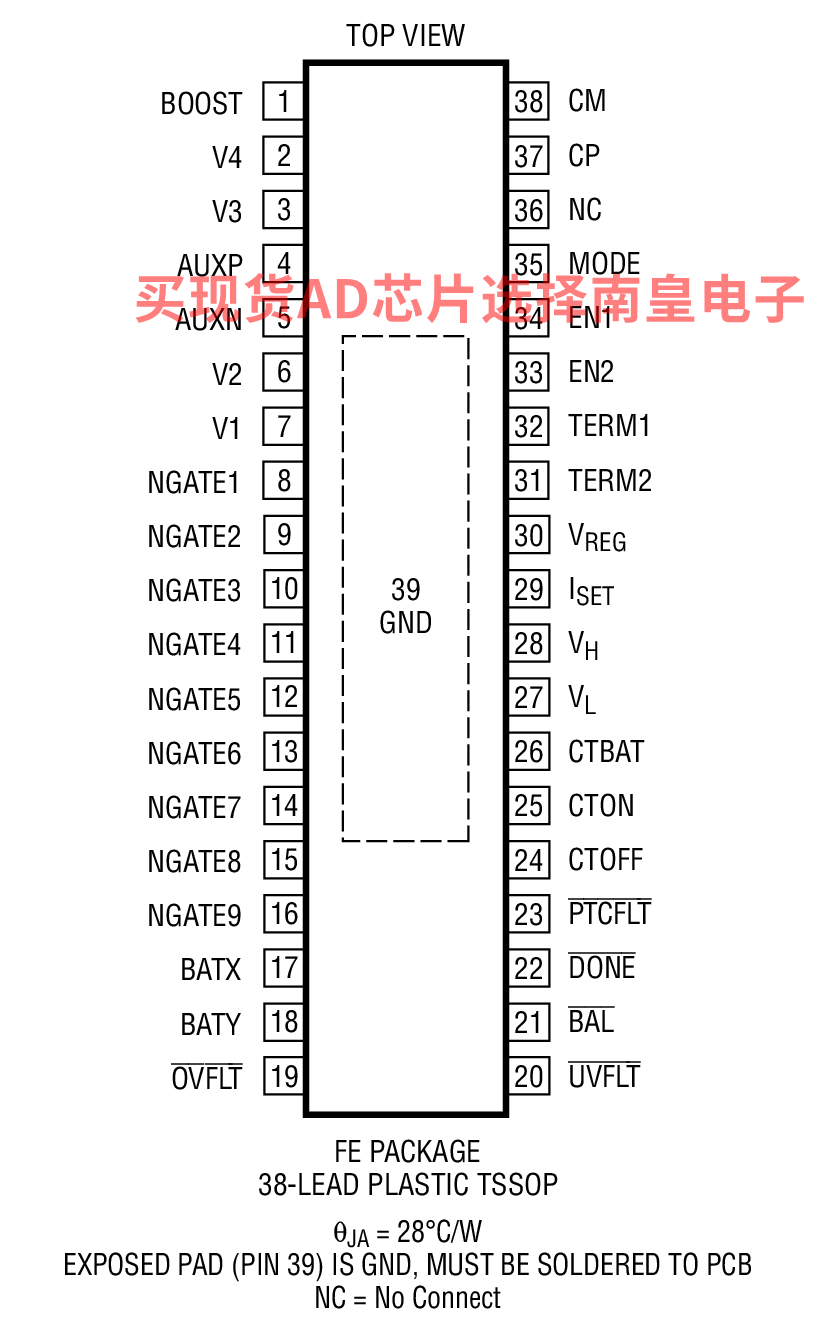

LTC3305 采用耐热性能增强型 38 引脚 TSSOP 封装。

• 电信后备系统
• 家用电池供电型后备系统
• 工业电动汽车
• 能量储存系统 (ESS)
• 医疗设备



• 单个IC平衡最多四个12V串联铅酸电池
• 一体化NFET设计
• 可堆叠以平衡较大的串联电池组
• 独立平衡工作：
  • 无需外部μP或额外的控制电路
• 平衡由外部PTC热敏电阻限制的电流
• 连续模式和定时器模式
• 可编程UV和OV故障阈值
• 可编程端接时间和端接电压
• 散热增强型38引脚TSSOP封装
• 点击此处查看IEEE Xplore上的“通过铅酸电池的电荷均衡延长使用寿命”



LTC3305EFE#PBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：9.39（100-499个）；7.71（1000+个）

LTC3305EFE#TRPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：9.39（100-499个）；7.71（1000+个）

LTC3305IFE#PBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：10.79（100-499个）；8.87（1000+个）

LTC3305IFE#TRPBF，封装：38-Lead TSSOP w/ EP，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：10.79（100-499个）；8.87（1000+个）

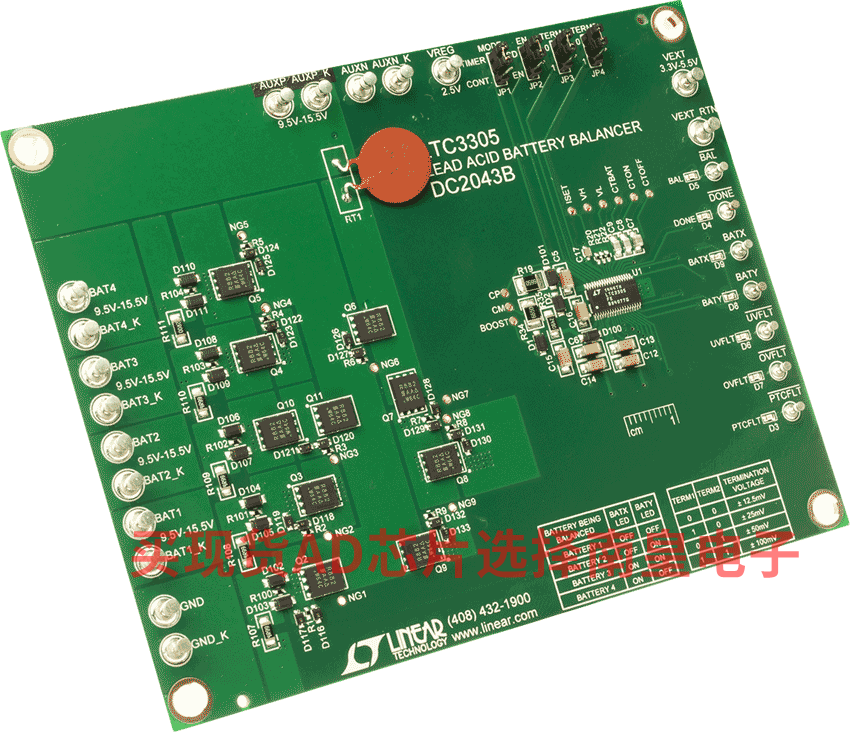

DC2043B：LTC3305EFE Demo Board | Lead Acid Battery Balancer for 2-4 Cells

Demonstration circuit 2043B is a lead-acid battery balancer featuring the LTC3305. The LTC3305 balances up to four lead-acid batteries connected in series and incorporates all voltage monitoring, gate drive and fault detection circuitry. The LTC3305 employs an auxiliary battery or an alternative storage means to transfer charge to or from each individual battery within the stack. There are two operating modes, TIMER mode and CONTINUOUS mode, selected by the MODE pin. In TIMER mode, once the balancing operation is complete, the LTC3305 goes to a low power state for a programmed time and then periodically rebalances the batteries. In CONTINUOUS mode, the balancing operation continues even after the batteries are balanced to their programmed termination voltage.
