LTC3290 是一款具有 4.5 V 至 55 V 宽输入电压范围的高电压升压型充电泵，可提供高达 50 mA 的输出电流。

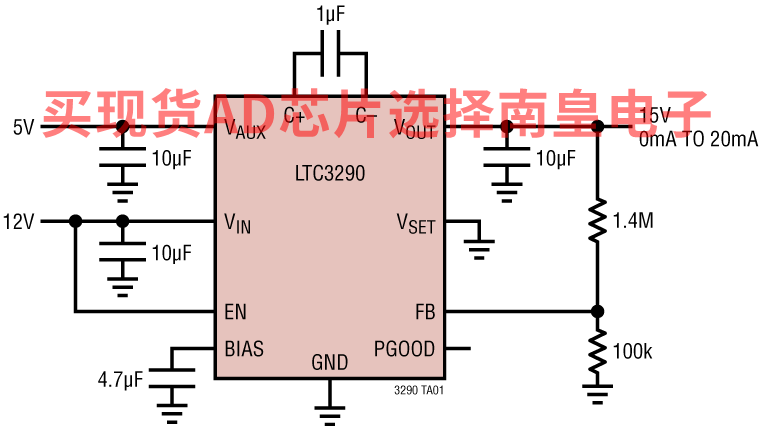

当 VSET 引脚接地时，LTC3290 充当一个标准升压型电荷泵，将 VOUT 输出升压至 VIN 和 VAUX 输入电源电压之和的最大值。在 VOUT、FB 和 GND 引脚上可使用一个外部电阻分压器，以在执行迟滞突发模式 (Burst Mode) 操作时将输出电压设定在介于 1 V 和 VIN + VAUX 之间的任何值。

或者，也可以将该器件配置在 VIN跟踪模式，在该模式下，VOUT 引脚调节在一个高于 VIN 引脚电平的固定偏移电压。该偏移电压用外部电阻器进行编程，一个电阻器连接在 VOUT 和 VSET 引脚之间，另一个电阻器则连接在 FB 引脚和 GND 之间。最大输出电压限制为 VIN + VAUX。

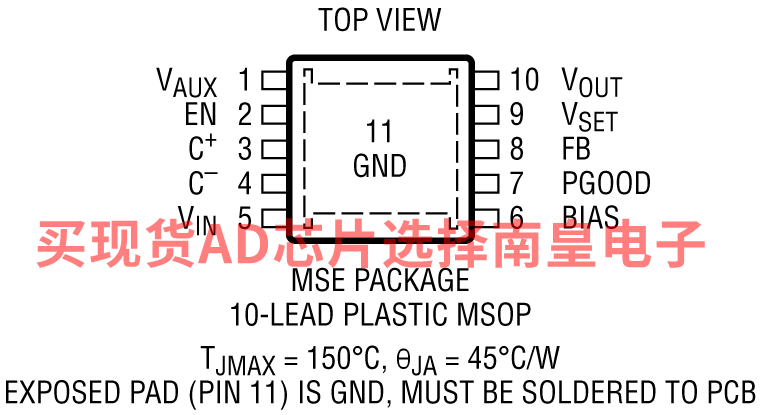

LTC3290 采用耐热性能增强型 10 引脚 MSOP 封装。

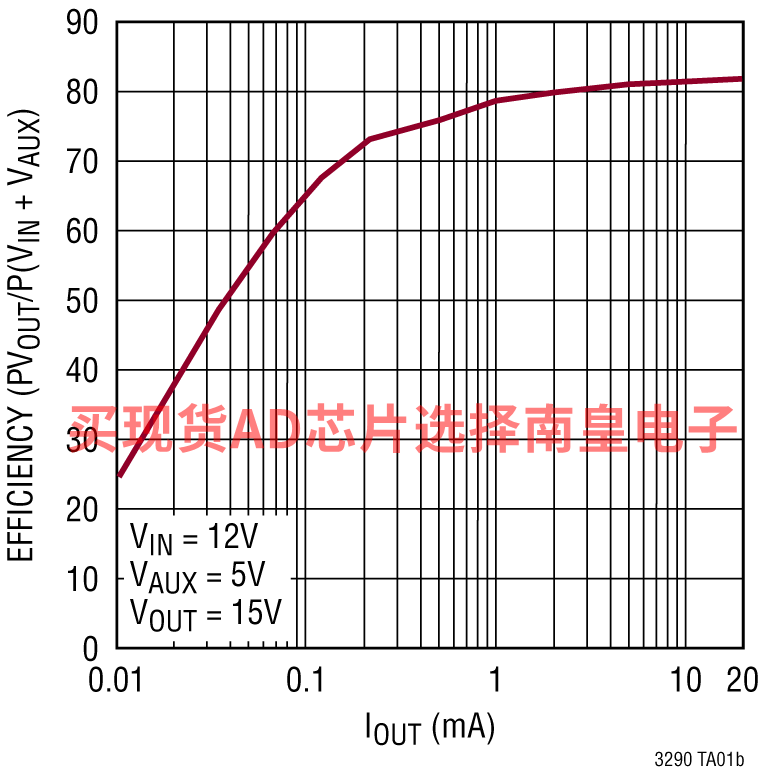

应用

• 高效率通用高电压升压电源
• 高压侧 N-FET 驱动器
• 工业/汽车电源转换装置
• VIN 跟踪电源

• 宽输入范围：4.5 V 至 55 V VIN/VAUX
• 反向输入保护高达 –55 V
• 可实现高效升压比的分裂输入电源
• IOUT 高达 50 mA
• 15 µA VIN 静态电流

• 1 µA VAUX 静态电流
• 使用陶瓷电容器稳定工作
• 短路/热保护
• 耐热性能增强型 10 引脚 MSOP 封装

LTC3290EMSE#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.08（100-499个）；2.56（1000+个）

LTC3290EMSE#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.08（100-499个）；2.56（1000+个）

LTC3290HMSE#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 150C，AD官网报价：3.82（100-499个）；3.22（1000+个）

LTC3290HMSE#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：3.82（100-499个）；3.22（1000+个）

LTC3290IMSE#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.54（100-499个）；2.95（1000+个）

LTC3290IMSE#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.54（100-499个）；2.95（1000+个）

LTC3290MPMSE#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-55 to 150C，AD官网报价：7.07（100-499个）；5.9（1000+个）

LTC3290MPMSE#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：7.07（100-499个）；5.9（1000+个）

DC2585A：LTC3290 演示板 | 高电压升压电荷泵

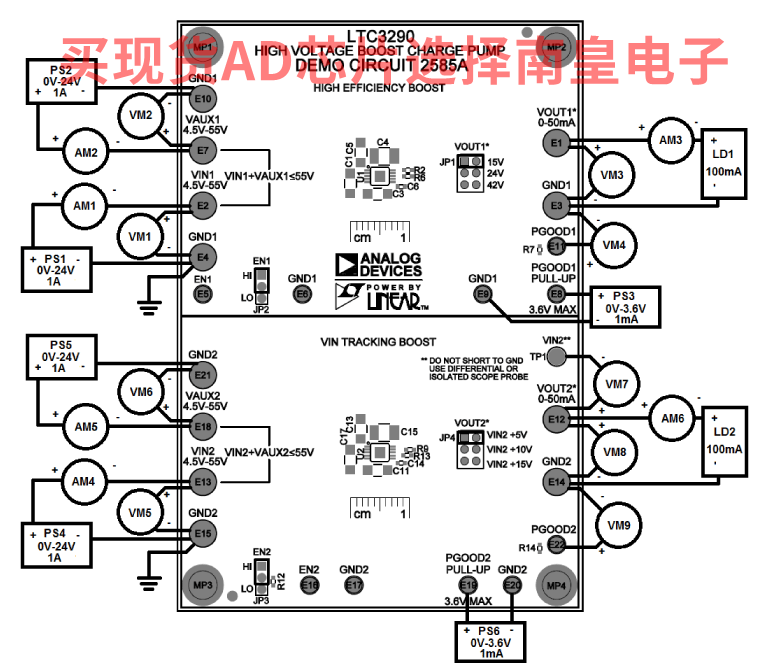

演示电路 2585A 包含两个采用 LTC3290 的电路。顶部 LTC3290 电路通过使用来自两个输入电源的功率来产生较高的输出电压，从而起到高电压升压的作用。底部 LTC3290 电路通过使用来自辅助电源输入 (VAUX) 的功率并调节高于 VIN 电源输入的电压来充当 VIN 跟踪电源。宽 VIN/VAUX 范围允许将两个电压一起使用，以高效产生第三个电压，从单电源升压，或者在高于电池等可变输入电压的情况下进行调节。

高效升压电路具有三个可选输出：15V、24V或42V。如果需要不同的输出，则可以改变顶部电阻器R2和/或底部电阻R6，以提供不同的输出电压。有关如何设置LTC3290输出电压的更多信息，请参阅LTC3290数据手册和演示板原理图。

VIN 跟踪电路也具有三个可选输出：VIN2 + 5V、VIN2 + 10V 和 VIN2 + 15V。如果需要不同的输出电压，则可以改变 R9 和/或 R13，以设置不同的输出。有关如何在 VIN 跟踪模式下设置输出电压的更多信息，请参阅 LTC3290 数据手册。

对于任一电路，LTC3290可以使用两个单独的电源或连接到两个输入的单个电源。这对于提升或跟踪具有稳定输出的电池电压很有用。

LTC3290 数据手册提供了完整的器件、操作和应用信息说明。必须将该数据手册与本演示手册配合阅读。
