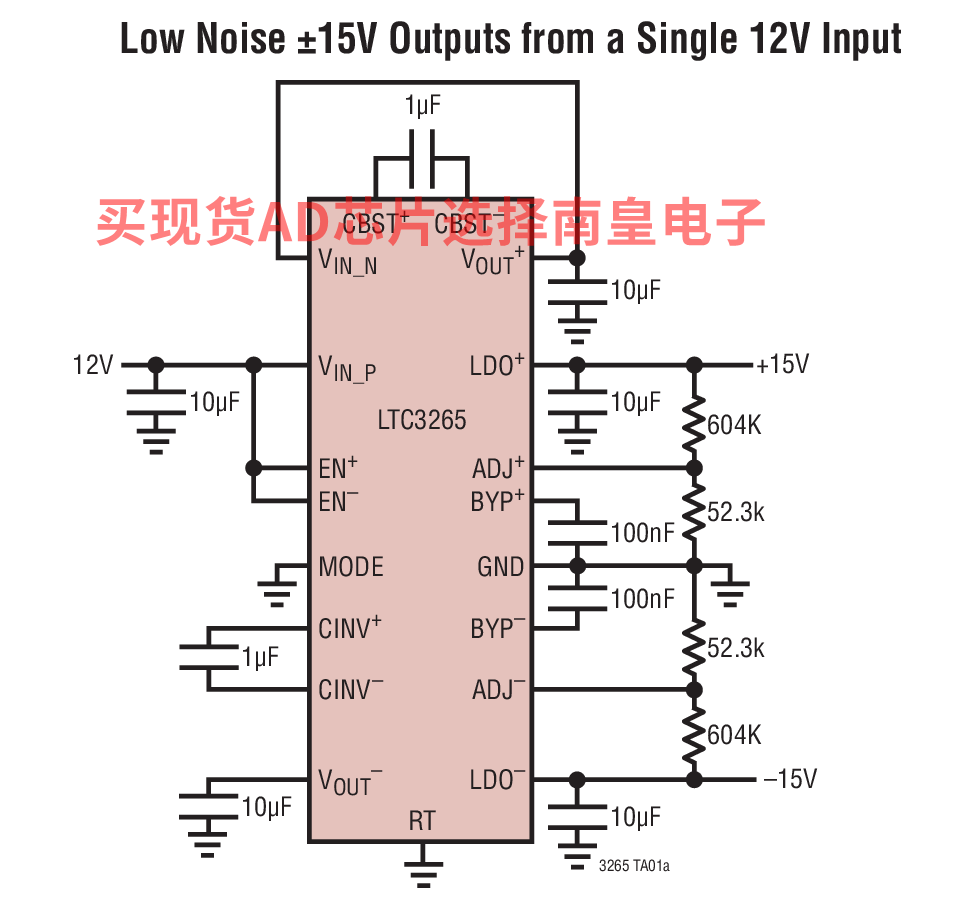

LTC3265 是一款低噪声、双极性输出电源，其内置了一个升压充电泵、一个负输出充电泵以及两个低噪声正和负 LDO 后置稳压器。升压充电泵负责给正 LDO 后置稳压器供电，而负输出充电泵则用于给负 LDO 稳压器供电。每个LDO可提供高达 50mA 的输出电流。LDO 输出电压可采用外部电阻分压器来调节。

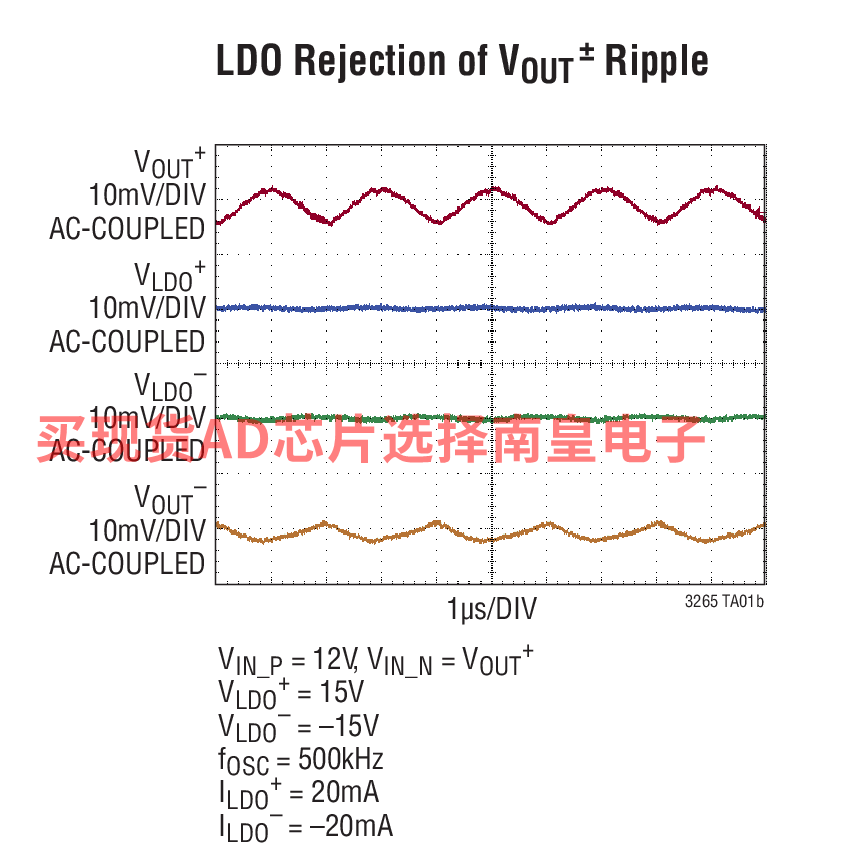

充电泵采用低静态电流突发模式操作或低噪声恒定频率模式。在突发模式操作期间，升压充电泵将其输出 (VOUT+) 调节至 0.94 • 2 • VIN_P，而负输出充电泵则把其输出 (VOUT–) 调节至–0.94 • VIN_N。在突发模式操作中，LTC3265 仅吸收 135μA 的静态电流 (在两个 LDO 均处于导通状态的情况下)。在恒定频率模式中，升压充电泵和负输出充电泵分别产生等于 2 • VIN_P 和 –VIN_N 的输出，并工作在一个 500kHz 的固定频率或至一个采用外部电阻器设置并介于 50kHz 和 500kHz 之间的编程值。LTC3265 采用扁平 3mm x 5mm x 0.75mm 18 引脚 DFN 封装和耐热性能增强型 20 引脚 TSSOP 封装。

Applications

• 低噪声双极性 / 负输出电源
• 工业 / 仪表低噪声偏置发生器

• 升压充电泵可产生 2·VIN_P (VIN_P 范围：4.5V 至 16V)
• 负输出充电泵可产生 –VIN_N (VIN_N 范围：4.5V 至 32V)
• 低噪声正 LDO 后置稳压器可提供高达 50mA
• 低噪声负 LDO 后置稳压器可提供高达 50mA
• 在突发模式 (Burst Mode) 操作中具有 135μA 静态电流 (两个 LDO 稳压器均处于导通状态)
• 50kHz 至 500kHz 可编程振荡器频率
• 可在采用陶瓷电容器时保持稳定
• 短路 / 热保护

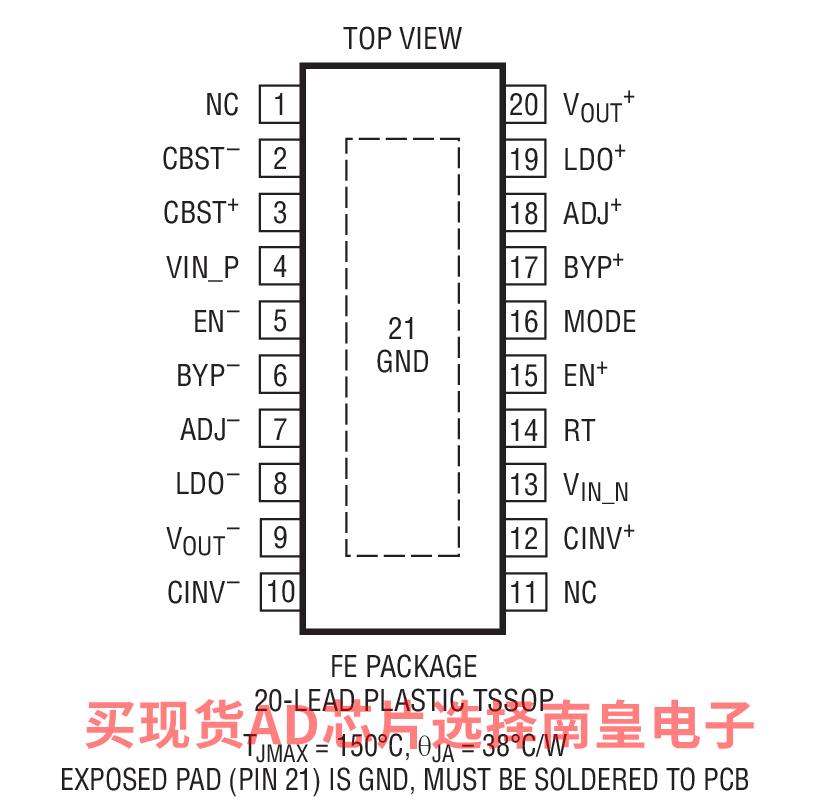

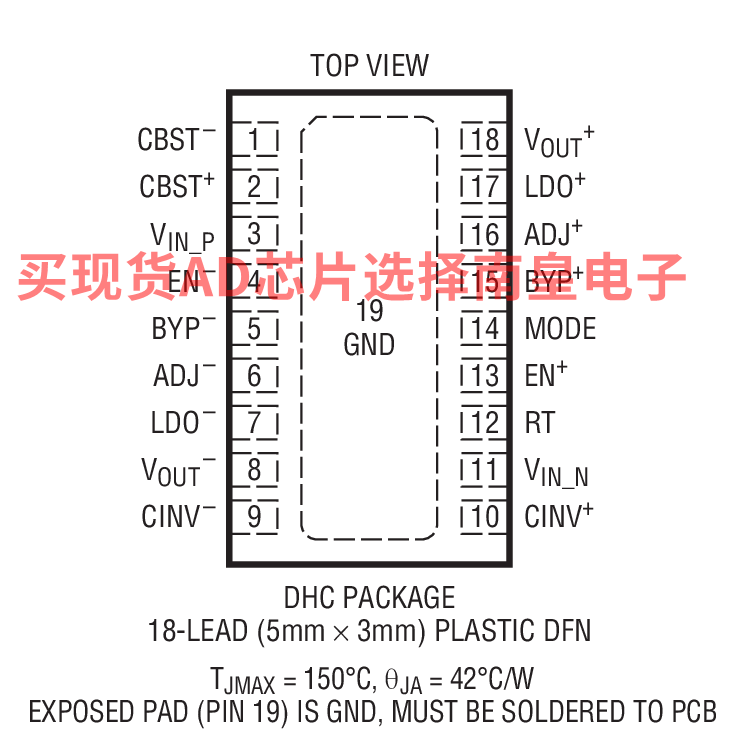

• 扁平的 3mm x 5mm 18 引脚 DFN 封装和耐热性能增强型 20 引脚 TSSOP 封装



LTC3265EDHC#PBF，封装：18-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：5.14（100-499个）；4.25（1000+个）

LTC3265EDHC#TRPBF，封装：18-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.14（100-499个）；4.25（1000+个）

LTC3265EFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 125C，AD官网报价：5.14（100-499个）；4.25（1000+个）

LTC3265EFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.14（100-499个）；4.25（1000+个）

LTC3265HDHC#PBF，封装：18-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 150C，AD官网报价：6.35（100-499个）；5.24（1000+个）

LTC3265HDHC#TRPBF，封装：18-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：6.35（100-499个）；5.24（1000+个）

LTC3265HFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 150C，AD官网报价：6.35（100-499个）；5.24（1000+个）

LTC3265HFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：6.35（100-499个）；5.24（1000+个）

LTC3265IDHC#PBF，封装：18-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：5.91（100-499个）；4.87（1000+个）

LTC3265IDHC#TRPBF，封装：18-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.91（100-499个）；4.87（1000+个）

LTC3265IFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 125C，AD官网报价：5.91（100-499个）；4.87（1000+个）

LTC3265IFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.91（100-499个）；4.87（1000+个）

LTC3265MPDHC#PBF，封装：18-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：管装，73，工作温度：-55 to 125C，AD官网报价：13.77（100-499个）；11.35（1000+个）

LTC3265MPDHC#TRPBF，封装：18-Lead DFN (5mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：13.77（100-499个）；11.35（1000+个）

LTC3265MPFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-55 to 125C，AD官网报价：13.77（100-499个）；11.35（1000+个）

LTC3265MPFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：13.77（100-499个）；11.35（1000+个）

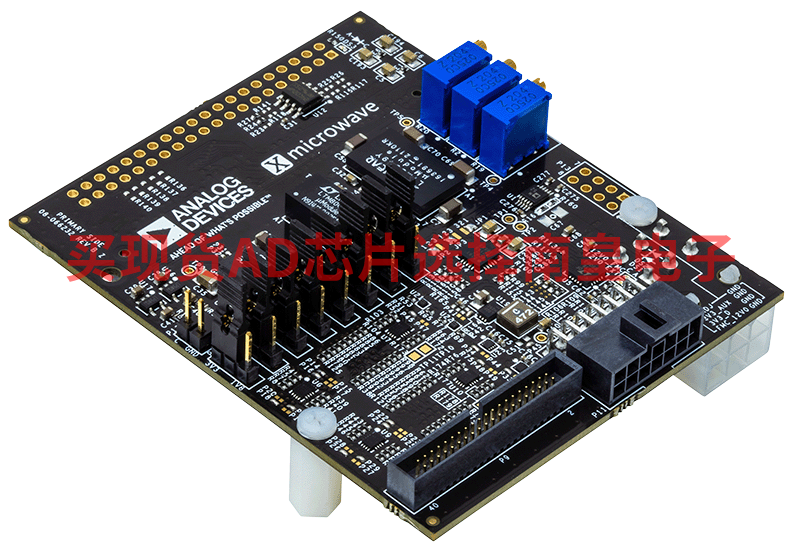

AD-FMCXMWBR1-EBZ：兼容 FMC X-Microwave 的电平转换器和电源套件

AD-FMCXMWBR1-EBZ 是一个电平转换器和电源板，外形规格与 FMC 兼容。它由 FMC 连接器供电，而对于需要更高负载电流的应用，可以添加外部电源。在这种情况下，将优先使用外部电源。

AD-FMCXMWBR1-EBZ 支持在控制器/FPGA 套件与 X-MW 模块之间使用转换的多电平数字通信路径。该模块提供具有高电流能力的多个电源电压，可在原型制作中用于偏置 X-MW 模块或其他 IC’。

应用

RF 和微波设计 电压电平转换 通用软件无线电 雷达系统 点对点通信系统 多输入/多输出 (MIMO) 无线电 自动测试设备

---

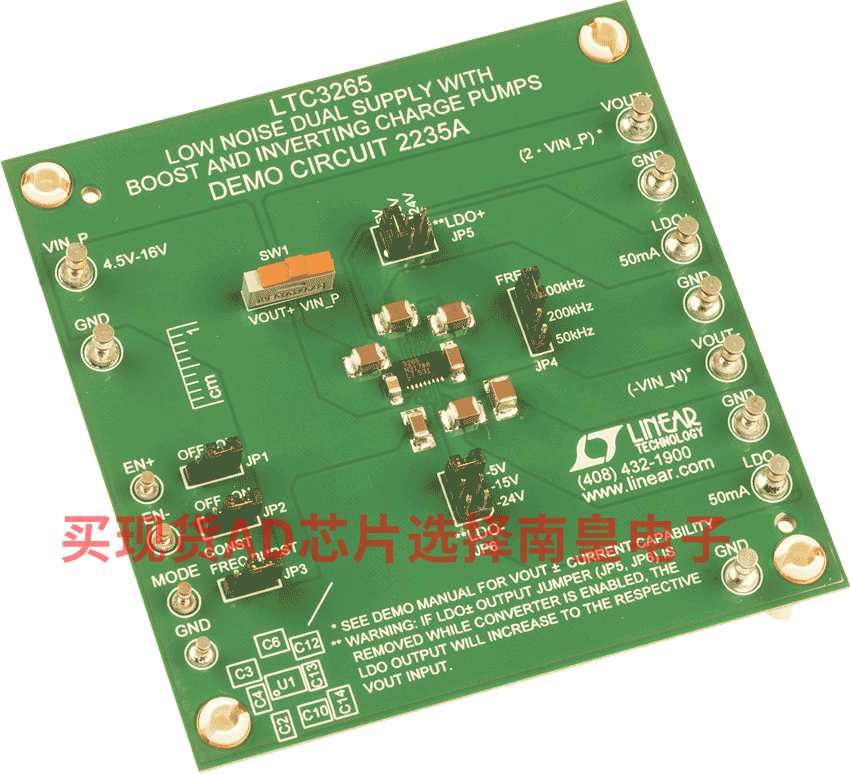

DC2235A：LTC3265 Demo Board | Dual Supply Boost/Inverting Charge Pumps with Post-Regulator LDOs, 4.5V ≤ VIN ≤ 16V, VOUT = ±5V/±15V/±24V @ 50mA

Demonstration Circuit 2235A has boost and inverting charge pumps each with a low noise LDO post regulator featuring the LTC3265EDHC. The LTC3265 operates with an input voltage from 4.5V to 16V for the boost charge pump and from 4.5V to 32V for the inverting charge pump. The demo board provides selectable LDO± output set magnitudes of 5V, 15V, and 24V for each polarity. The demo board also provides the means to select between low power Burst Mode operation or low noise constant-frequency mode operation, plus select an operating frequency of 500kHz, 200kHz, or 50kHz.
