- 制造厂商：AD
- 产品类别：无电感（电荷泵）DC-DC转换器
- 技术类目：非稳压倍压/反相电荷泵
- 功能描述：高电压、低静态电流的负输出充电泵
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

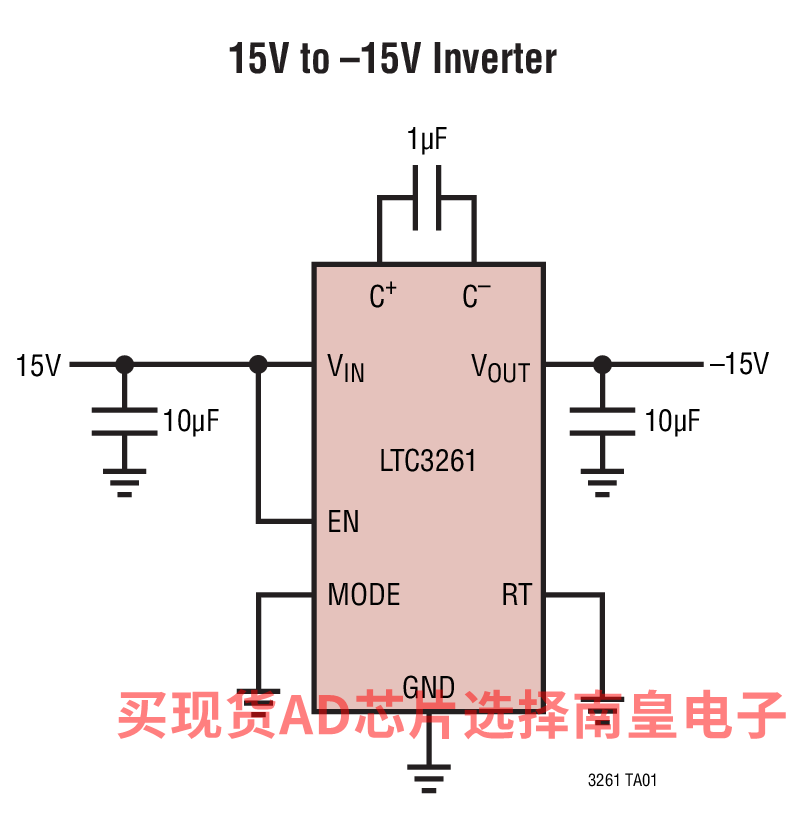

LTC3261 是一款高电压的负输出充电泵，可在一个 4.5V 至 32V 的宽输入范围内运作，并能够提供高达 100mA 的输出电流。
充电泵采用低静态电流突发模式操作或低噪声恒定频率模式。在突发模式操作中，充电泵 VOUT 调节至 –0.94 • VIN，而且 LTC3261 仅吸收 60μA 的静态电流。在恒定频率模式中，充电泵产生一个等于 –VIN 的输出，并工作在一个 500kHz 的固定频率或至一个采用外部电阻器设置并介于 50kHz 和 500kHz 之间的编程值。LTC3261 采用耐热性能增强型 12 引脚 MSOP 封装。
Applications
- 双极性 / 负输出电源
- 工业 / 仪表偏置发生器
- 便携式医疗设备
- 便携式仪器
- 4.5V 至 32V VIN 范围
- 负输出充电泵可产生 –VIN
- 在突发模式 (Burst Mode) 操作中具有 60μA 静态电流
- 充电泵输出电流高达 100mA
- 50kHz 至 500kHz 可编程振荡器频率
- 短路 / 热保护
- 扁平的耐热性能增强型 12 引脚 MSOP 封装
LTC3261EMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.95（100-499个）；3.22（1000+个）
LTC3261EMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.95（100-499个）；3.22（1000+个）
LTC3261HMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：4.96（100-499个）；4.06（1000+个）
LTC3261HMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：4.96（100-499个）；4.06（1000+个）
LTC3261IMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.52（100-499个）；3.7（1000+个）
LTC3261IMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.52（100-499个）；3.7（1000+个）
LTC3261MPMSE#PBF，封装：12-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-55 to 125C，AD官网报价：10.45（100-499个）；8.58（1000+个）
LTC3261MPMSE#TRPBF，封装：12-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：10.45（100-499个）；8.58（1000+个）

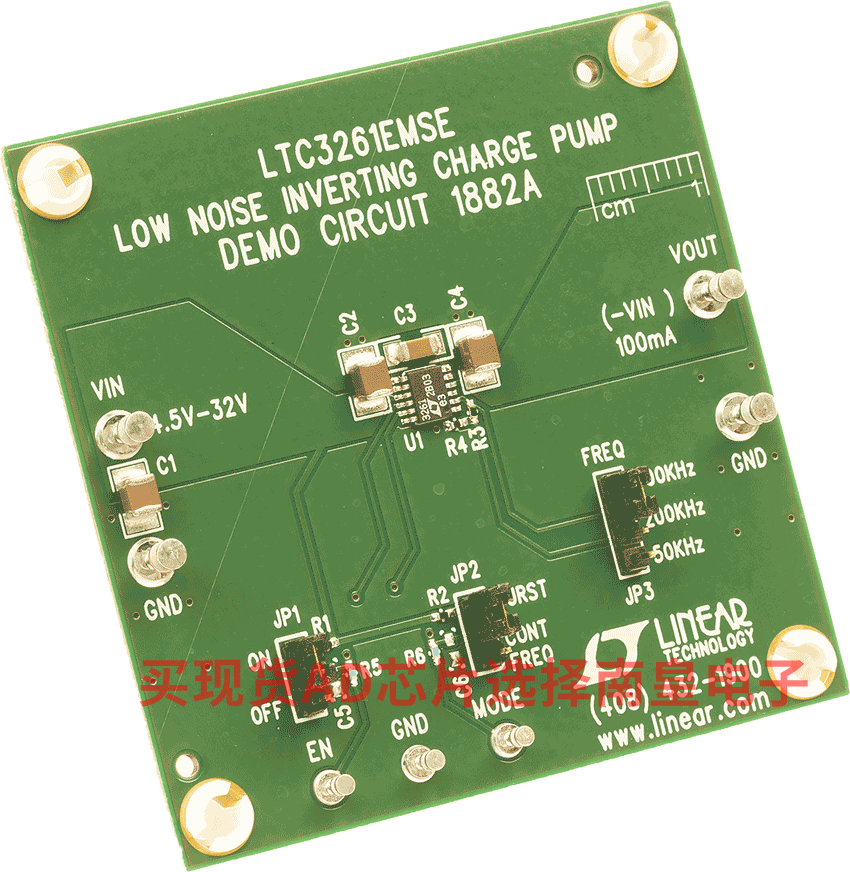

DC1882A：LTC3261EMSE Demo Board | High Voltage, Low IQ Inverting Charge Pump, 4.5V ≤ VIN ≤ 32V, VOUT = -VIN @ 100mA
Demonstration circuit 1882 is a high voltage inverting charge pump featuring the LTC3261EMSE. The LTC3261 operates with an input voltage from 4.5V to 32V and provides up to 100mA of output current. The output voltage is unregulated and is the negative of the input voltage (-VIN). The demo board provides selectable Burst Mode operation or constant-frequency mode operation, plus allows selection of the operating frequency (500kHz, 200kHz or 50kHz).
