LTC3260 是一款低噪声、双极性输出电源，包括一个兼具正和负 LDO 稳压器的负输出充电泵。充电泵在一个 4.5V 至 32V 的宽输入范围内运作，并能够输送高达 100mA 的输出电流。每个 LDO 稳压器可提供高达 50mA 的输出电流。负 LDO 后置稳压器采用充电泵输出来供电。LDO 输出电压可使用外部电阻分压器进行调节。

充电泵采用低静态电流突发模式操作或低噪声恒定频率模式。在突发模式中，充电泵 VOUT 调节至 –0.94 • VIN，而且 LTC3260 在两个 LDO 稳压器均处于接通状态时仅吸收 100μA 的静态电流。在恒定频率模式中，充电泵产生一个等于 –VIN 的输出，并工作在一个 500kHz 的固定频率或至一个采用外部电阻器设置并介于 50kHz 和 500kHz 之间的编程值。LTC3260 采用扁平 (高度仅 0.75mm) 3mm x 4mm 14 引脚 DFN 封装和耐热性能增强型 16 引脚 MSOP 封装。

应用

• 低噪声双极 / 负输出电源
• 工业 / 仪表低噪声偏置发生器
• 便携式医疗设备
• 便携式仪器

• VIN 范围：4.5V 或 32V
• 反相电荷泵生 –VIN
• 电荷泵的输出电流高达100mA
• 低噪声负 LDO 后置稳压器 (ILDO– = 50mA 最大值)
• 低噪声独立正 LDO 稳压器 (ILDO+ = 50mA 最大值)
• 在突发模式 (Burst Mode) 下，两个LDO稳压器均开启时，静态电流为100μA

• 50kHz 至 500kHz 可编程振荡器频率
• 采用陶瓷电容便可稳定工作
• 短路 / 热保护

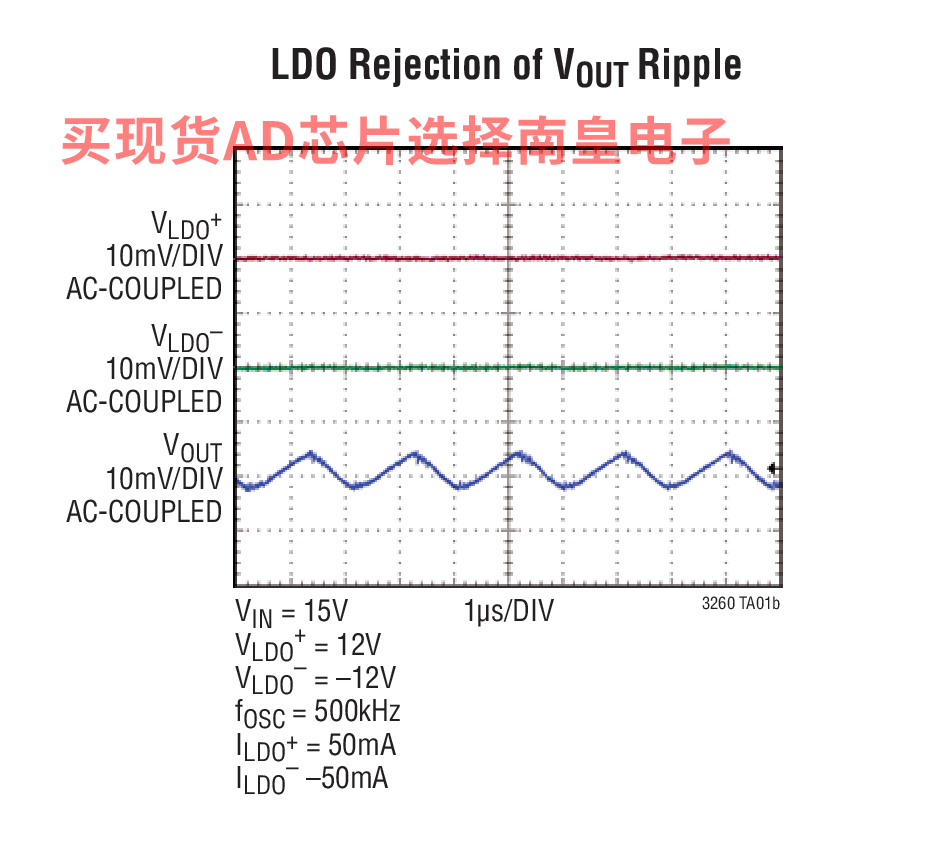

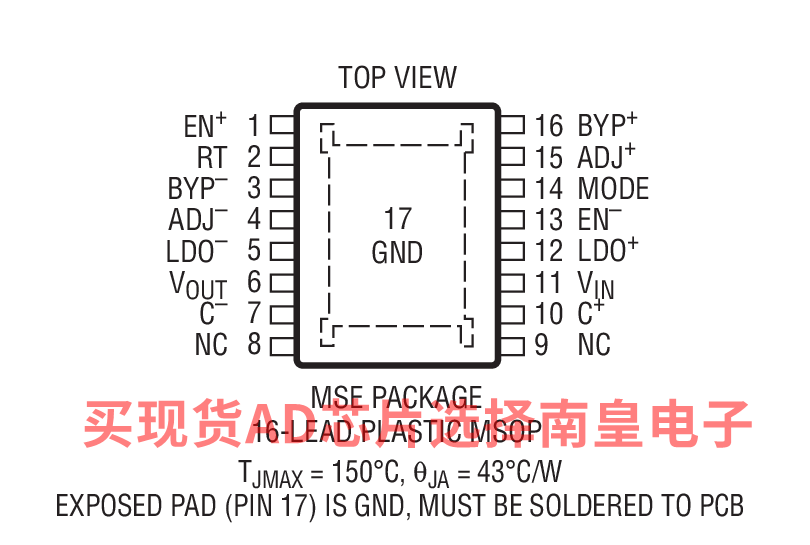

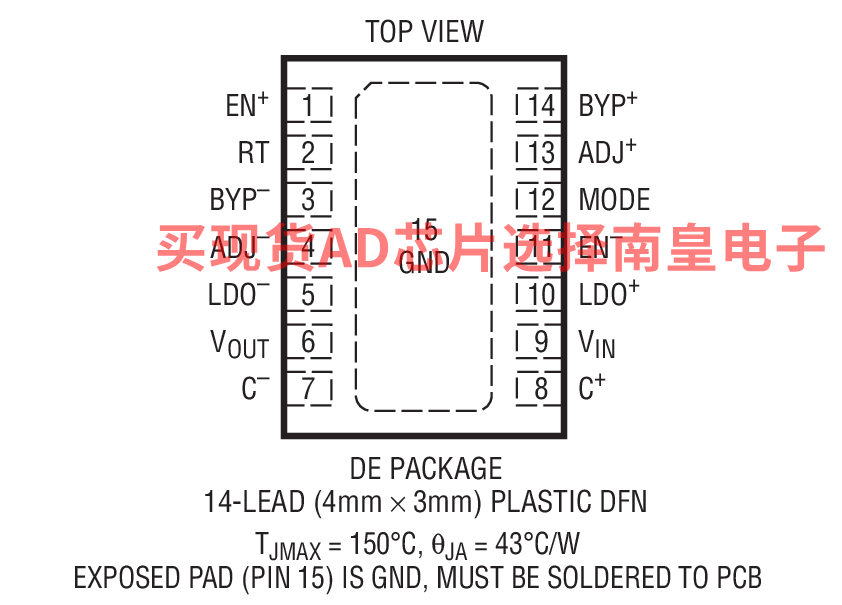

• 薄型3mm × 4mm 14引脚DFN封装和散热增强型16引脚MSOP封装
• 通过AEC-Q100汽车应用认证

LTC3260EDE#PBF，封装：14-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.65（100-499个）；3.81（1000+个）

LTC3260EDE#TRPBF，封装：14-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.65（100-499个）；3.81（1000+个）

LTC3260EMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.65（100-499个）；3.81（1000+个）

LTC3260EMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.65（100-499个）；3.81（1000+个）

LTC3260HMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：5.78（100-499个）；4.73（1000+个）

LTC3260HMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：5.78（100-499个）；4.73（1000+个）

LTC3260HMSE#WPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：5.4（100-499个）；4.49（1000+个）

LTC3260HMSE#WTRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：5.5（100-499个）；4.55（1000+个）

LTC3260IDE#PBF，封装：14-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：5.34（100-499个）；4.37（1000+个）

LTC3260IDE#TRPBF，封装：14-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.34（100-499个）；4.37（1000+个）

LTC3260IMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：5.34（100-499个）；4.37（1000+个）

LTC3260IMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.34（100-499个）；4.37（1000+个）

LTC3260MPMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-55 to 125C，AD官网报价：12.38（100-499个）；10.16（1000+个）

LTC3260MPMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：12.38（100-499个）；10.16（1000+个）

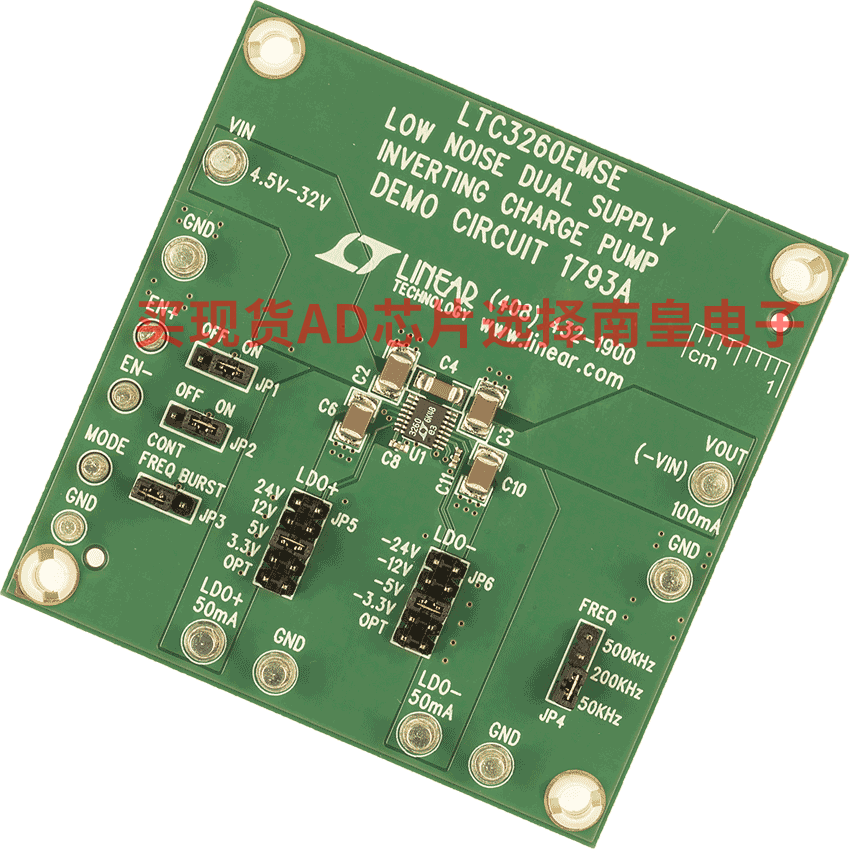

DC1793A：LTC3260EMSE演示板 | 低噪声双电源反相电荷泵±LDO，4.5V ≤ VIN ≤ 32V，VOUT = ±3.3V/±5V/±12V/±24V/±Adj @ ±50mA

演示电路1793A是一款高压反相电荷泵，采用内置LTC3260EMSE的双极性LDO稳压器。LTC3260采用4.5V至32V输入电压供电。该演示板为每一极提供可选的LDO±输出设置幅度（3.3V、5V、12V和24V）。额外的LDO±设定点跳线选择和可选的顶部ADJ±电阻让用户能够设置其他所需的LDO±输出电压。该演示板还允许在突发工作模式(Burst Mode)或恒定频率工作模式之间选择，以及选择500kHz、200kHz和50kHz工作频率。
