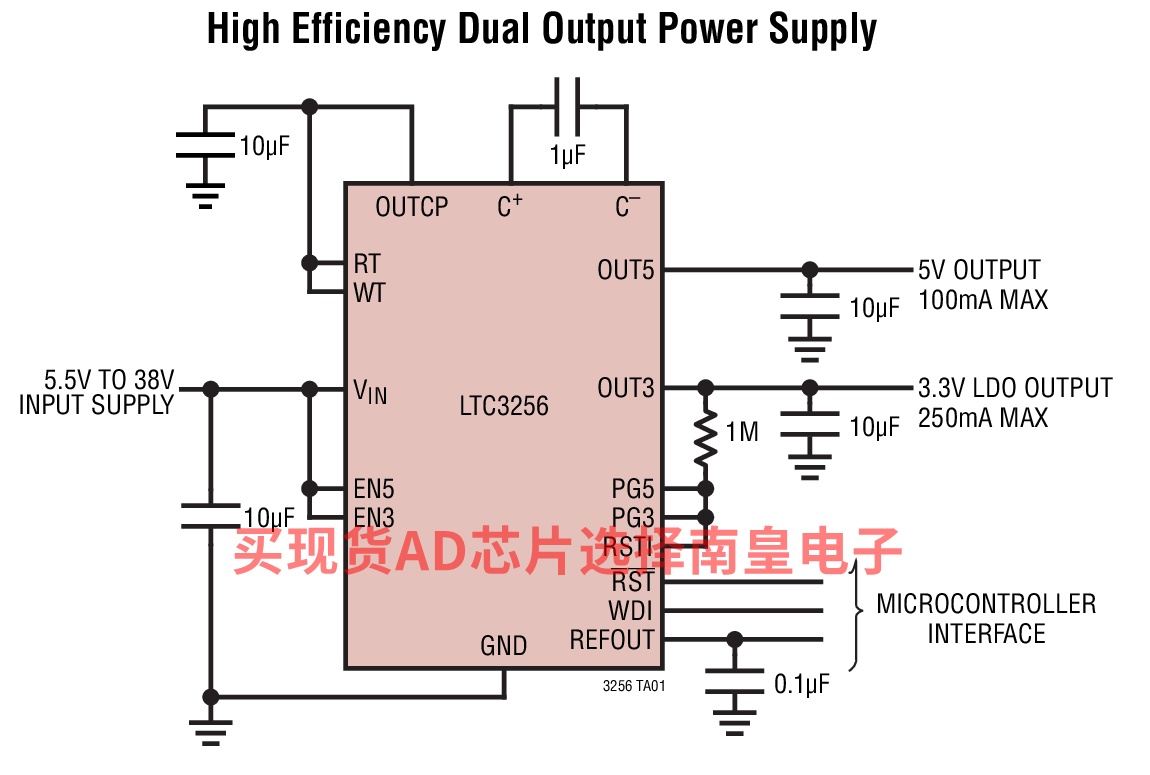

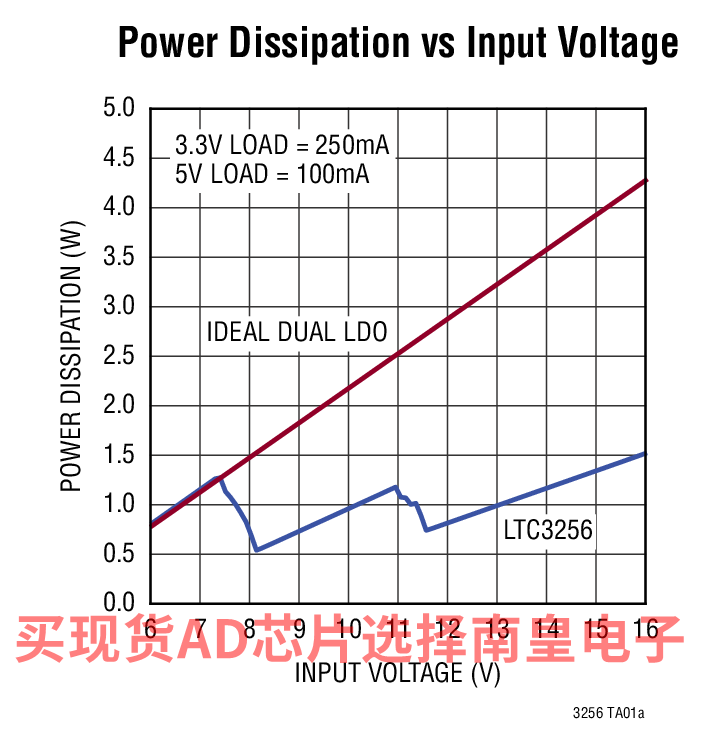

LTC3256 是一款宽输入范围开关电容器降压型 DC/DC 转换器，其可产生两个稳定的输出：通过直接连接至充电泵输出产生 5V 输出，和通过一个低压差 (LDO) 线性后置稳压器产生 3.3V 输出。该器件可提供高达 350mA 的总输出电流。在 12V VIN 和两个输出端上均承受最大负载的情况下，功率耗散比双路输出 LDO 稳压器解决方案减少了 2W 以上。

LTC3256 通过在尽可能宽的工作范围内使充电泵运行于 2:1 模式以较大限度地提高效率，并由于 VIN 和负载情况而自动地按需切换至 1:1 模式。受控的输入电流和开关转换速率尽量地降低了传导和辐射 EMI。一个集成的看门狗定时器、独立的电源良好输出和复位输入确保了可靠的系统操作和故障监视。一个缓冲 1.1V 基准输出可实现面向安全关键型应用的系统自测试。

LTC3256 拥有众多的安全特性，包括过流故障保护、过热保护和 38V 输入瞬变耐受性。LTC3256 采用具裸露衬垫的耐热性能增强型 16 引脚 MSOP 塑料封装 (MSE16)。

• 汽车 ECU / CAN 收发器电源
• 工业 / 电信内务处理电源
• 低功率 12V 至 5V 和 3.3V 转换



• 输入电压范围：5.5V 至 38V
• 单独使能的 5V 和 3.3V 固定输出
• 5V 输出：100mA (最大值)
• 3.3V LDO 输出：250mA (最大值)
• 具自动模式切换功能的多模式降压型充电泵 (2:1、1:1)
• 低静态电流

  • 当两个输出均在调节时为 20μA (无负载)
  • 在停机模式为 0.5μA
• 专为符合 ISO26262 标准的系统进行设计
• 1.1V 基准输出用于系统诊断
• 具可调定时的上电复位和看门狗控制器
• 在每个输出上提供过流故障保护
• 过热保护
• 150°C 最大工作结温

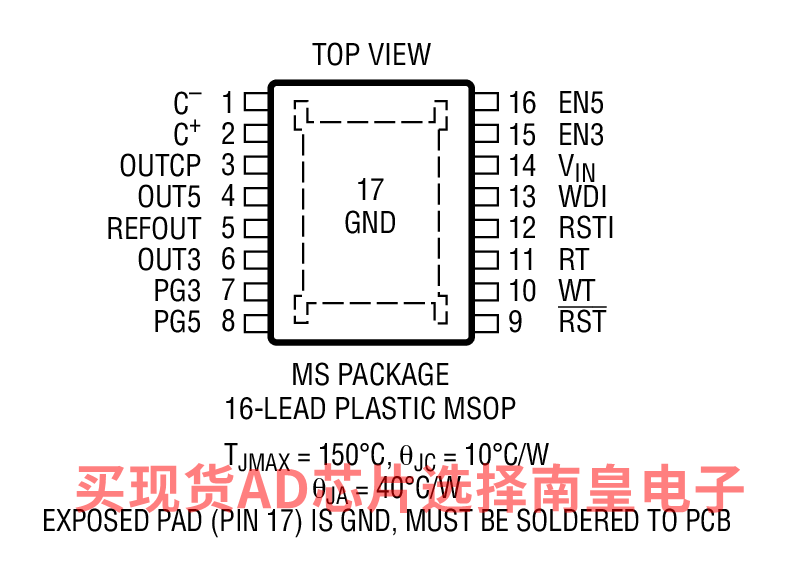

• 耐热性能增强型 16 引脚 MSOP 封装

LTC3256EMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4（100-499个）；3.31（1000+个）

LTC3256EMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4（100-499个）；3.31（1000+个）

LTC3256HMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：5.01（100-499个）；4.14（1000+个）

LTC3256HMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：5.01（100-499个）；4.14（1000+个）

LTC3256IMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.54（100-499个）；3.75（1000+个）

LTC3256IMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.54（100-499个）；3.75（1000+个）

LTC3256MPMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-55 to 125C，AD官网报价：10.68（100-499个）；8.81（1000+个）

LTC3256MPMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：10.68（100-499个）；8.81（1000+个）

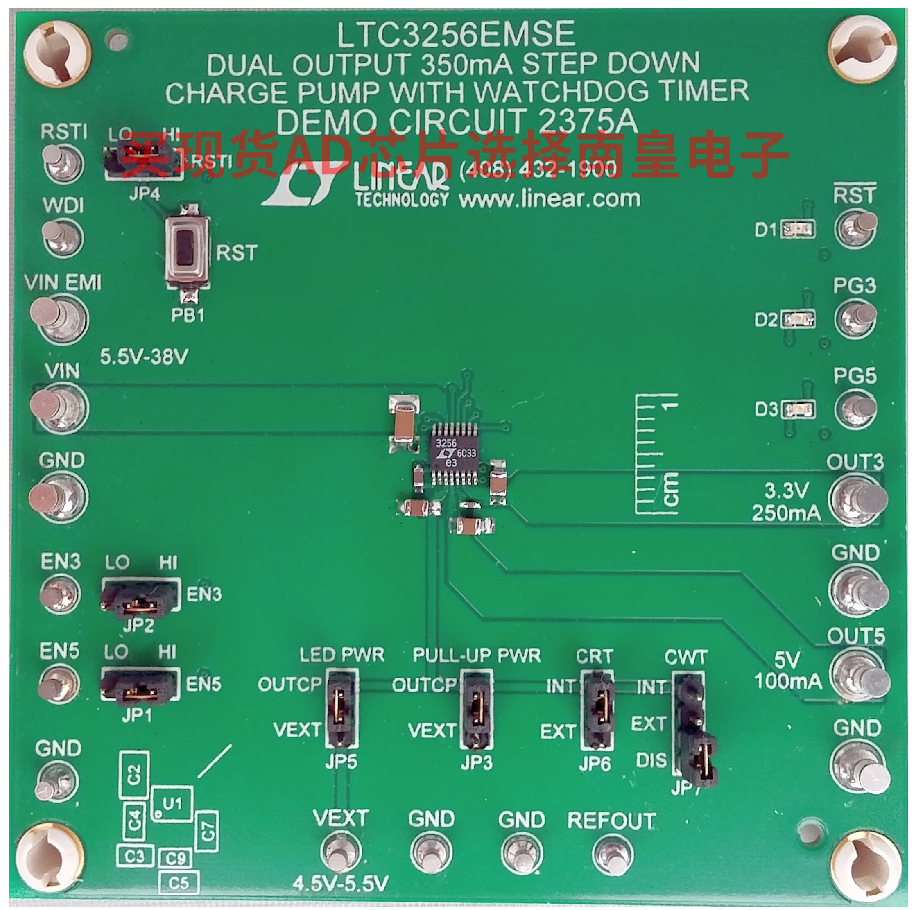

DC2375A：LTC3256 Demo Board | Dual Output Step-Down Charge Pump Plus LDO, 5.5V ≤ VIN ≤ 38V, VOUT1 = 5V @ 100mA, VOUT2 = 3.3V @ 250mA

Demonstration Circuit 2375A is a dual output 350mA step down charge pump with a post-regulator LDO and watchdog timer featuring the LTC3256EMSE. The LTC3256 operates with a wide input voltage range from 5.5V to 38V and is engineered for diagnostic coverage in ISO262262 systems. The LTC3256 can provide up to 350mA of output current from a 12V battery with 2W less power dissipation than 2 ideal linear regulators. The DC2375A was populated with automotive grade components for evaluation.

Because of the wide input operating range it is possible to exceed the specified operating junction temperature and even reach thermal shutdown with heavy loads. Please refer to the data sheet for additional information on the thermal limitations of the device.
