LTC3246 是一款具集成化看门狗定时器的开关电容器降压-升压型 DC/DC 转换器。该器件可采用 2.7V 至 38V 输入产生一个稳定的输出 (3.3V、5V 或可调)。开关电容器分数转换用于在很宽的输入电压范围内保持调节作用。内部电路可自动选择转换比，从而在输入电压和负载条件变化的情况下实现效率的优化。不需要使用电感器。

LTC3246 的复位时间和看门狗超时无需外部组件即可设定，或采用外部电容器进行调节。一种窗口模式看门狗功能用于高可靠性应用。复位输入可用于提供额外的电源监视或配置为一个按钮复位。

低工作电流 (无负载时为 20μA，在停机模式中为 1.5μA) 和低外部组件数目使得 LTC3246 非常适合于低功率、空间受限的汽车 / 工业应用。这款器件具有短路和过热保护功能，并采用耐热性能增强型 16 引脚 MSOP 封装。

• 汽车 ECU / CAN 收发器电源
• 工业 / 电信内务处理电源
• 低功率 12V 至 5V 转换

• 2.7V 至 38V 工作范围 (42V 绝对最大值)
• IQ = 20μA (工作模式)；1.5μA (停机模式)
• 具自动模式切换功能的多模式降压-升压型充电泵 (2:1、1:1、1:2)
• 12V 至 5V 转换效率 = 81%
• IOUT 高达 500mA
• VOUT：固定的 3.3V、5V 或可调 (2.5V 至 5V)
• 超低 EMI 辐射
• 专为符合 ISO 26262 诊断覆盖要求的系统而设计
• 过热、过压和短路保护
• 工作结温：150°C (最大值)
• 具外部定时控制功能的 POR / 看门狗控制器

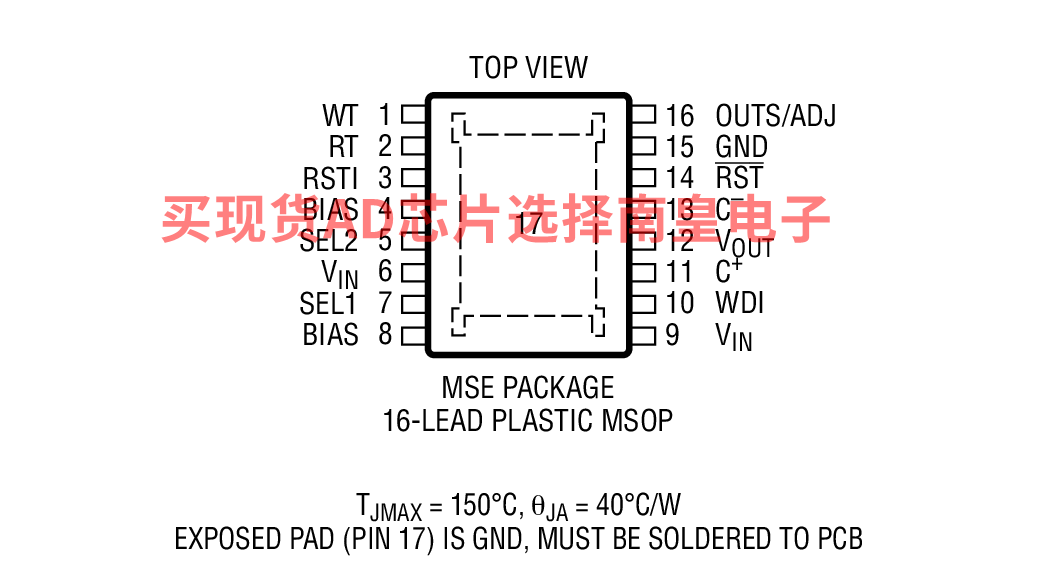

• 耐热性能增强型 16 引脚 MSOP 封装



LTC3246EMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.64（1000+个）

LTC3246EMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.41（100-499个）；3.64（1000+个）

LTC3246HMSE#PBf，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 150C，AD官网报价：5.49（100-499个）；4.52（1000+个）

LTC3246HMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 150C，AD官网报价：5.49（100-499个）；4.52（1000+个）

LTC3246IMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：5.07（100-499个）；4.19（1000+个）

LTC3246IMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.07（100-499个）；4.19（1000+个）

LTC3246MPMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-55 to 150C，AD官网报价：8.35（100-499个）；6.89（1000+个）

LTC3246MPMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-55 to 150C，AD官网报价：8.35（100-499个）；6.89（1000+个）

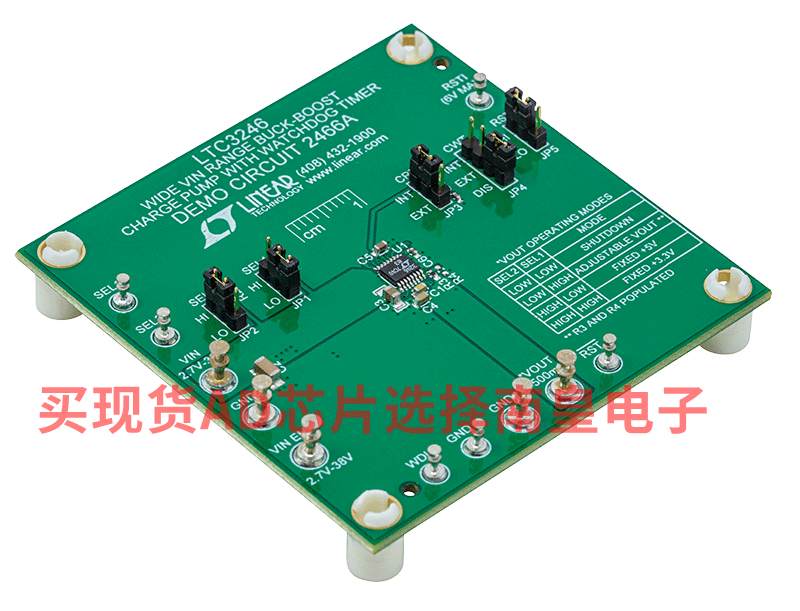

DC2466A：LTC3246演示板 | 集成看门狗定时器的宽VIN范围降压-升压电荷泵

演示电路2466A是一款具有引脚可选输出电压的降压-升压型500mA电荷泵，内置看门狗定时器LTC3246EMSE。LTC3246可在宽输入电压范围内（2.7V至38V）内工作，提供符合ISO 262262标准的系统诊断覆盖率。汽车冷启动过程中，宽VIN工作范围允许LTC3246提供高达500mA的功率。
