LTC3221（2mm x 2mm DFN 封装的微功率、稳压充电泵）-AD代理

LTC3221的基本参数

制造厂商：AD
产品类别：无电感（电荷泵）DC-DC转换器
技术类目：稳压升压电荷泵
功能描述：2mm x 2mm DFN 封装的微功率、稳压充电泵
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC3221的产品详情：

LTC3221 系列是微功率充电泵 DC/DC 转换器，可在高达 60mA 电流条件下产生一个稳定的输出。输入电压范围为 1.8V 至 5.5V。极低的工作电流 (无负载时的典型值为 8µA) 和低外部组件数 (一个跨接电容器以及 VIN 和 VOUT 上的两个小的旁路电容器) 使得这些器件非常适合小型电池供电式应用。

LTC3221 系列包括固定的 5V 和 3.3V 输出版本以及一款可调版本。所有的器件均充当突发模式 (Burst Mode) 开关电容电压倍增器以实现超低的静态电流。这些芯片采用一个受控电流以提供输出，并将安然经受从 VOUT 至 GND 的持续短路。可调型 LTC3221 的 FB 引脚可用于设置期望的输出电压。

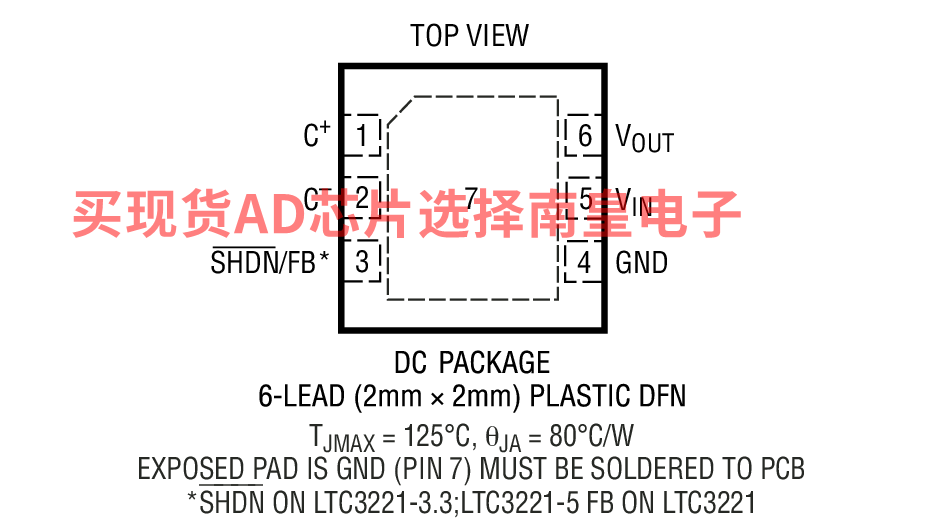

LTC3221 系列采用扁平 (仅高 0.75mm) 2mm x 2mm 6 引脚 DFN 封装。

应用

低功率 2 AA 电池至 3.3V 电源
存储器备份电源
轮胎压力传感器
通用型低功率锂离子电池至 5V 电源
RF 发送器
血糖仪

LTC3221的优势和特点：

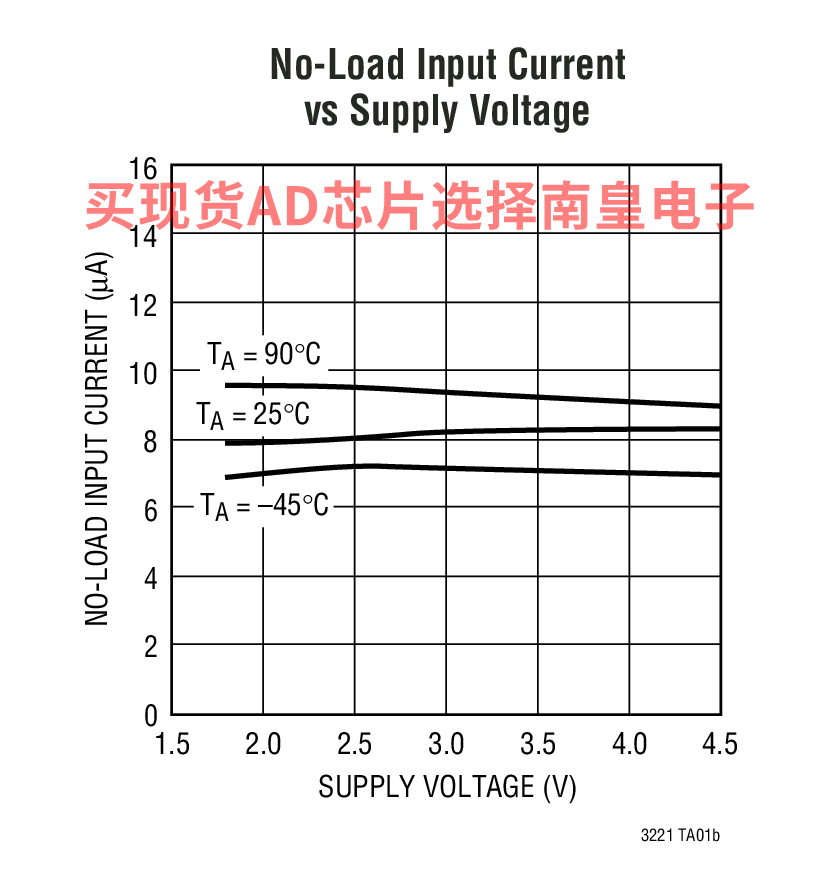

超低功率：8µA 静态电流
稳定的输出电流：3.3V ±4%，5V ±4%，可调 (ADJ)
VIN 范围：
- 2.7V 至 5.5V (LTC3221-5)
- 1.8V 至 4.4V (LTC3221-3.3)
输出电流：高达 60mA
无需电感器
非常低的停机电流：<1µA
停机功能使负载与 VIN 断接
突发模式控制
短路保护
解决方案高度 < 1mm
纤巧型 2mm x 2mm 6 引脚 DFN 封装

LTC3221具体的完整产品型号参数及价格（美元）：

LTC3221EDC#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.12（100-499个）；1.82（1000+个）

LTC3221EDC#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.12（100-499个）；1.82（1000+个）

LTC3221EDC-3.3#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.12（100-499个）；1.82（1000+个）

LTC3221EDC-3.3#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.12（100-499个）；1.82（1000+个）

LTC3221EDC-5#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.12（100-499个）；1.82（1000+个）

LTC3221EDC-5#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.12（100-499个）；1.82（1000+个）

LTC3221的评估套件：

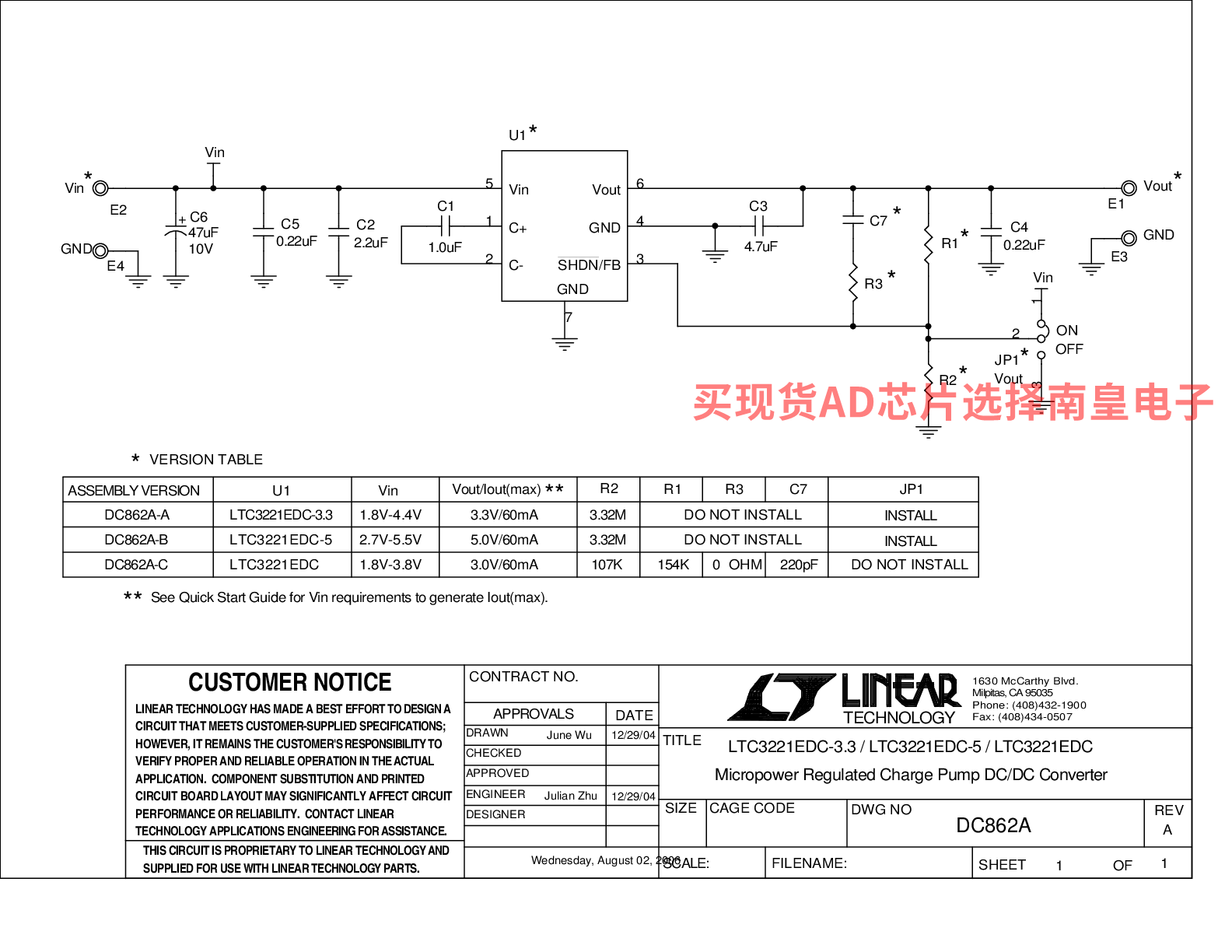

DC862A-A：LTC3221EDC-3.3 Demo Board | Micropower Regulated Charge Pump, 1.8V ≤ VIN ≤ 4.4V, VOUT = 3.3V @ Up to 60mA

Demonstration circuit 862 is a micropower regulated charge pump DC/DC converter featuring the 60mA output LTC3221 in a 2mmx2mm DFN package. It comes in three assembly versions, DC862A-A, DC862A-B and DC862A-C, featuring the LTC3221EDC-3.3 (fixed 3.3V output), the LTC3221EDC-5 (fixed 5V output) , and LTC3221EDC (adjustable output set to 3V), respectively. The demo board input voltage range depends on the IC used; for the 3.3V output DC862A-A, the input voltage range is 1.8V to 4.4V.

The LTC3221's low 8µA no-load quiescent current is even lower than the self-discharging current of many batteries. By employing a constant current to charge the output, the output ripple is low even at high input and light load, and is fairly constant over the full input voltage range.

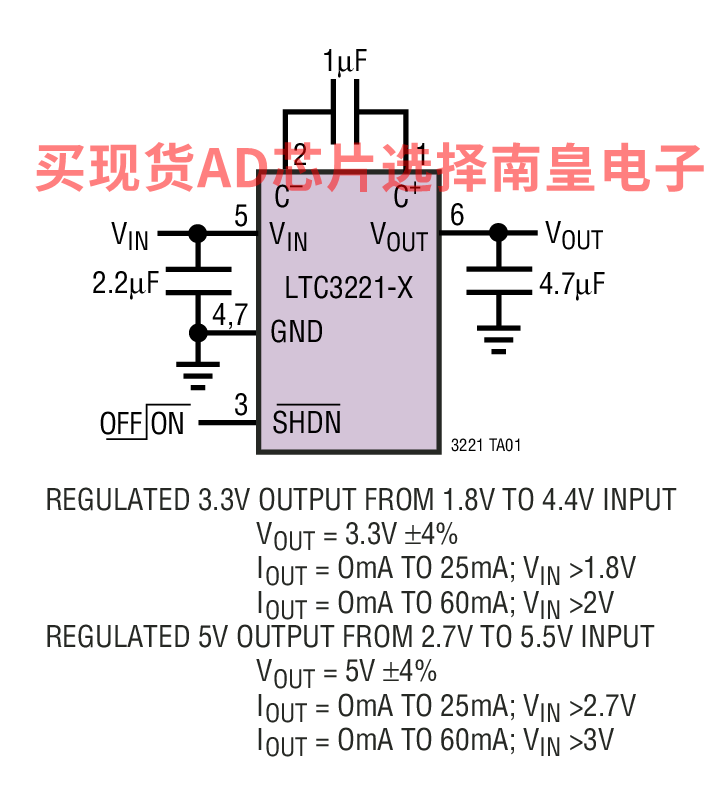

LTC3221的电路图解：

LTC3221的评估套件：
