LTC3218（400mA 单线式相机 LED 充电泵）-AD代理

LTC3218的基本参数

制造厂商：AD
产品类别：LED 驱动器 IC
技术类目：无电感器型 (充电泵) LED 驱动器
功能描述：400mA 单线式相机 LED 充电泵
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC3218的产品详情：

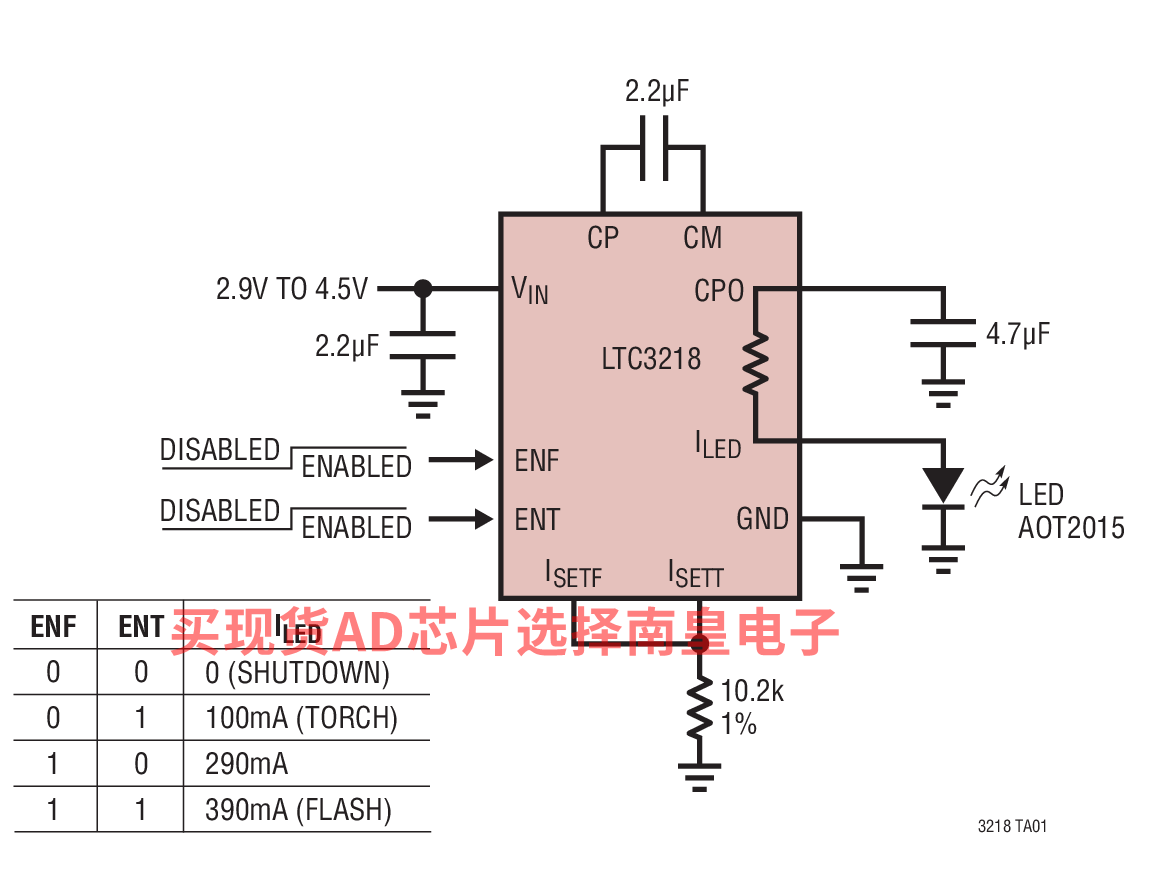

LTC3218 是一款低噪声、高电流充电泵 DC/DC 转换器，能够从一个 2.9V 至 4.5V输入以高达 400mA 的电流来驱动高电流 LED。低外部元件数目 (一个跨接电容器、两个编程电阻器以及 VIN 和 CPO 引脚上的两个旁路电容器) 使得 LTC3218 成为小型、电池供电式应用的理想选择。

内置软起动电路可防止在启动时产生过大的浪涌电流。高开关频率允许使用小的外部电容器。一个内置 2s 定时器用于在闪光灯模式期间保护 LED。

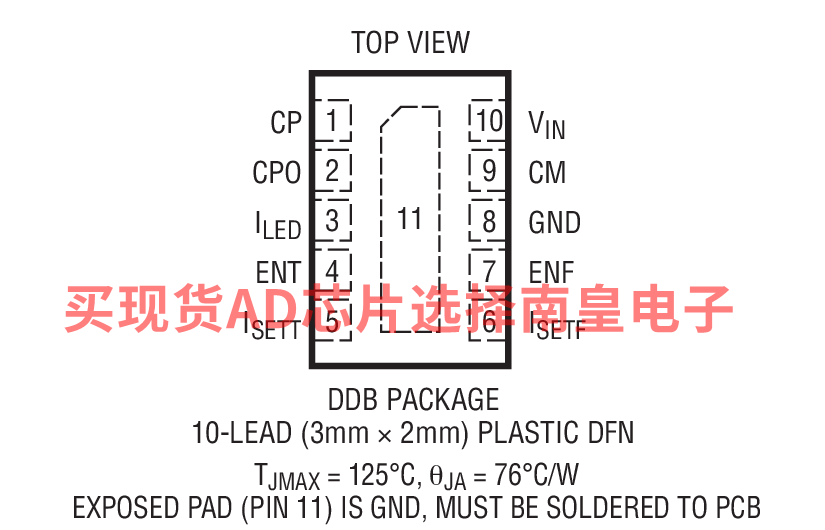

输出电流水平由一个外部电阻器来设置。LED 电流采用一个内部高压侧 220mΩ 检测电阻器来调节。自动模式切换功能通过监视充电泵两端的电压、并且仅在检测到压差时切换模式而实现了效率的优化。该器件采用扁平 3mm x 2mm 10 引脚 DFN 封装。

应用

DSC (数码相机) /蜂窝电话的 LED 手电筒/闪光灯电源

LTC3218的优势和特点：

低噪声恒定频率操作

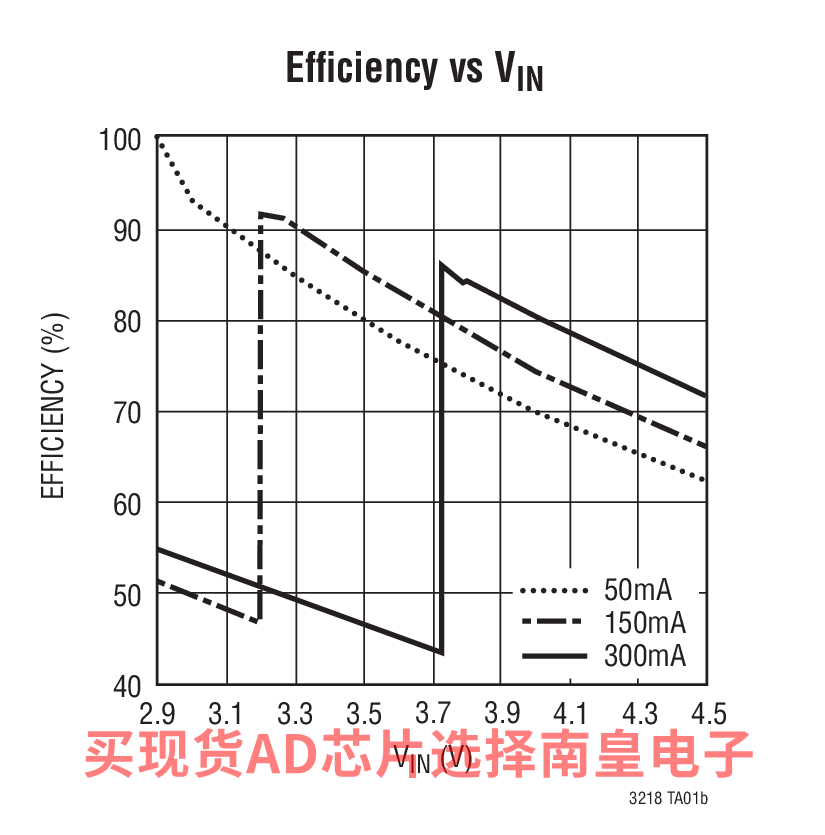

多模式操作：1x 或 2x 升压模式
自动模式切换
高输出电流：可从锂离子/锂聚合物电池输入获得 150mA (连续)、400mA (脉动)输出电流
2s 闪光灯电流超时用于 LED 保护
自动软起动功能
输出断接
无电感器
220mΩ 内部高压侧电流检测电阻器
单电阻器编程能力
纤巧型应用电路 (3mm x 2mm DFN 封装，所有元件的高度均 <1mm)

LTC3218具体的完整产品型号参数及价格（美元）：

LTC3218EDDB#TRMPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.86（100-499个）；1.64（1000+个）

LTC3218EDDB#TRPBF，封装：10-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.86（100-499个）；1.64（1000+个）

LTC3218的评估套件：

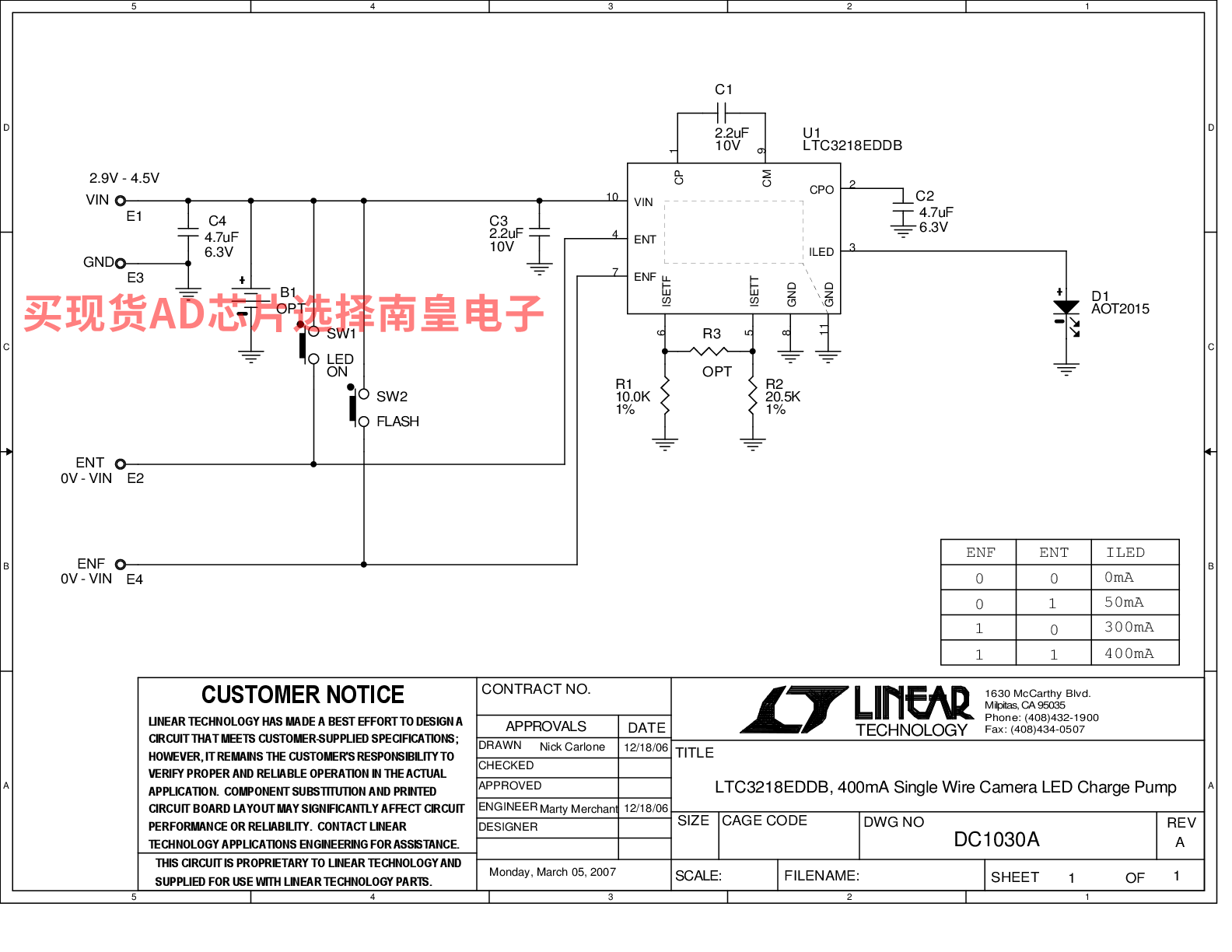

DC1030A：LTC3218EDDB Demo Board | Boost Charge Pump Camera LED Driver, 2.9V ≤ VIN ≤ 4.5V, VLED up to 4.5V @ 400mA

Demonstration circuit 1030 is a 400mA Single Wire Charge Pump Camera LED Driver featuring the LTC3218. This circuit provides 50mA of continuous torch current and two flash current levels,300mA and 400mA. The LTC3218 has a built-in 2-second flash timer to protect the LED in case of faults during flash mode.

The demo board operates with an input supply voltage range of 2.9V to 4.5V and includes an AOT-2015 LED. It generates a minimum LED voltage of 2.2V at 50mA LED current. The charge pump operates in 1x or 2x modewith automatic mode switching, andgenerates a maximum output voltage of 4.5V.
