LTC3214（500mA 相机 LED 充电泵）-AD代理

LTC3214的基本参数

制造厂商：AD
产品类别：LED 驱动器 IC
技术类目：无电感器型 (充电泵) LED 驱动器
功能描述：500mA 相机 LED 充电泵
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC3214的产品详情：

LTC3214 是一款低噪声、高电流充电泵 DC/DC 转换器，能够从一个 2.9V 至 4.5V输入以高达 500mA 的电流来驱动高电流 LED。低外部元件数目 (两个跨接电容器、一个编程电阻器以及位于 VIN 和 CPO 引脚上的两个旁路电容器) 使得 LTC3214 非常适合于小型、电池供电式应用。

内置软起动电路用于防止在启动期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。

输出电流水平利用一个外部电阻器来设置。LED 电流采用一个内部 110mΩ 检测电阻器来调节。自动模式切换功能通过监视充电泵两端的电压、并且仅在检测到压差时切换模式而实现了效率的优化。该器件采用扁平 3mm x 3mm 10 引脚 DFN 封装。

应用

蜂窝电话、PDA 和数码相机的 LED 手电筒/相机照明灯电源
普通照明和/或闪光灯/频闪观测器应用

LTC3214的优势和特点：

低噪声恒定频率操作

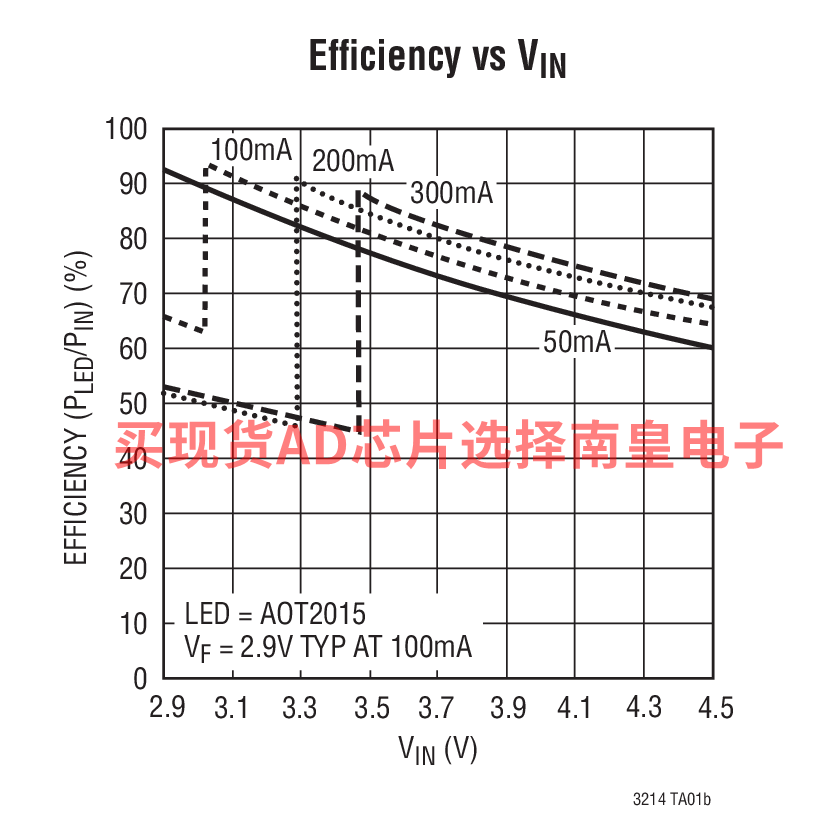

高效率：高达 94%
多模式运作：1x、1.5x 或 2x 升压模式
自动模式切换
高输出电流：高达 500mA
纤巧型应用电路 (3mm x 3mm DFN 封装，所有元件的高度均 <1mm)
自动软起动
输出断接
开路、短路 LED 保护
无电感器
内部 110mΩ LED 电流检测电阻器

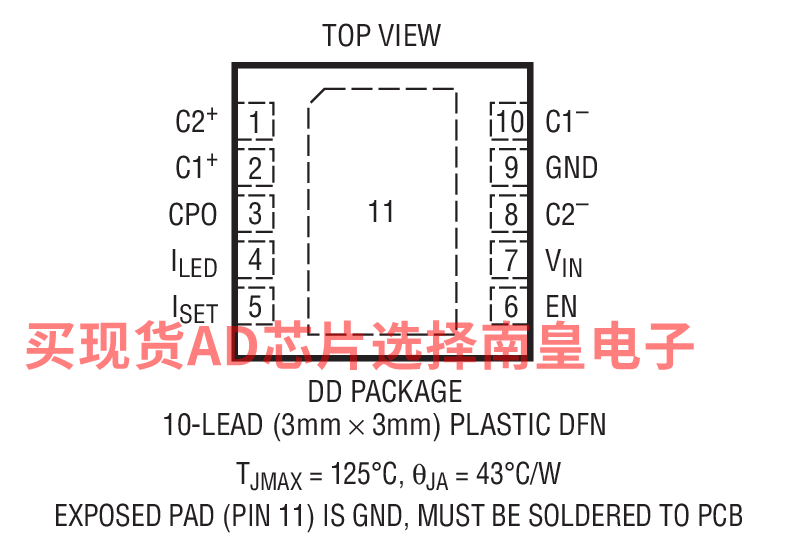

3mm x 3mm 10 引脚 DFN 封装

LTC3214具体的完整产品型号参数及价格（美元）：

LTC3214EDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.24（100-499个）；1.93（1000+个）

LTC3214EDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.24（100-499个）；1.93（1000+个）

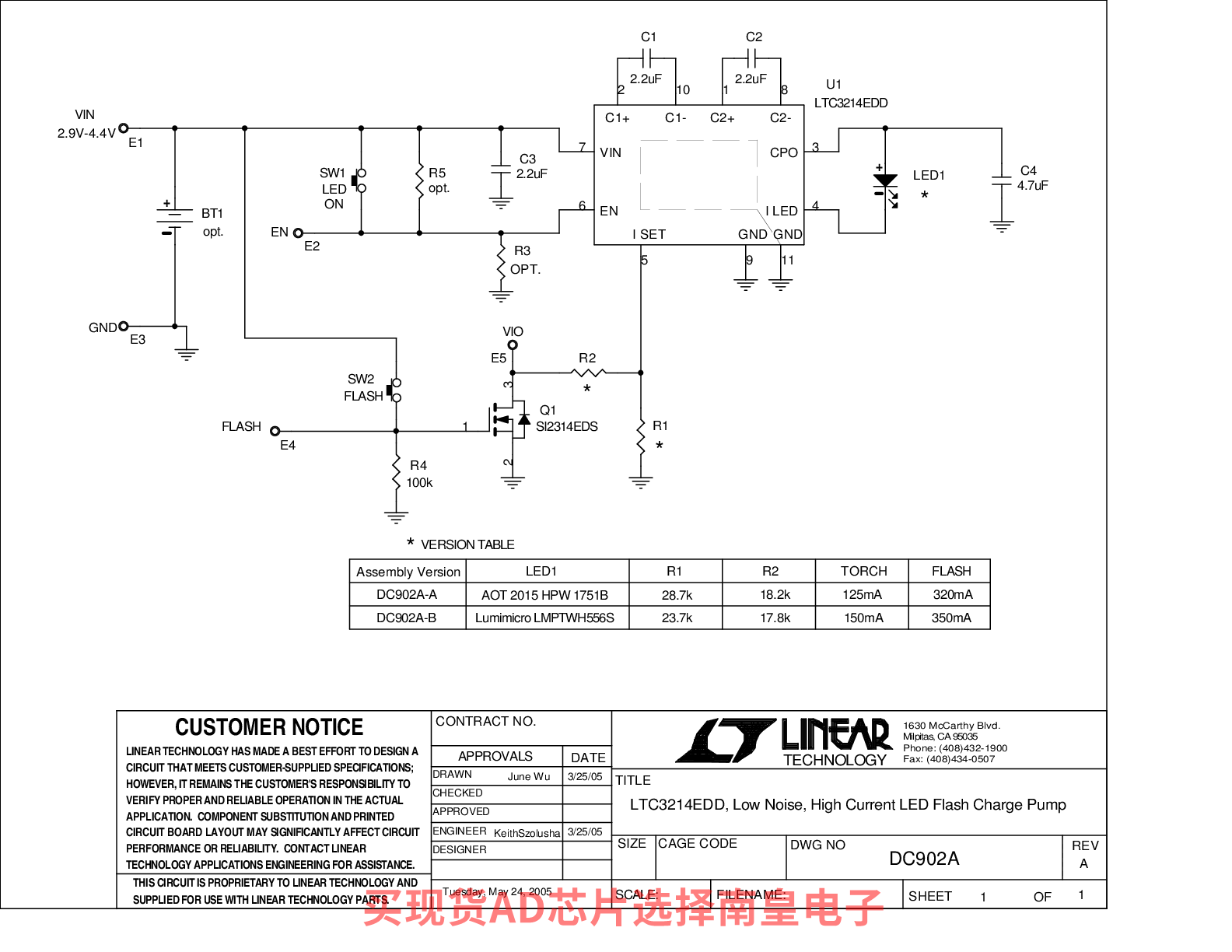

LTC3214的评估套件：

DC902A-A：LTC3214EDD | Low Noise, High Current LED Flash Charge Pump, VIN = 2.9V to 4.4V, AOT LED

DC902A-A: Demo Board for the LTC3214 500mA Camera LED Charge Pump.

DC902A-B：LTC3214EDD | Low Noise, High Current LED Flash Charge Pump, VIN = 2.9V to 4.4V, Lumimicro LED

DC902A-B: Demo Board for the LTC3214 500mA Camera LED Charge Pump.

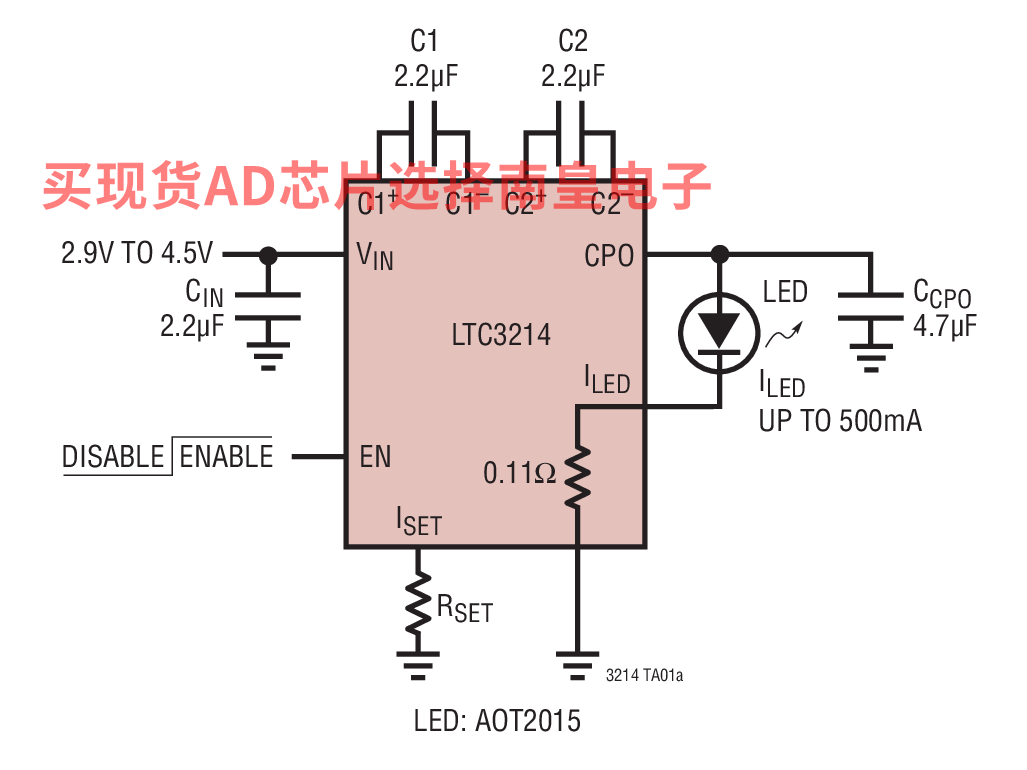

LTC3214的电路图解：

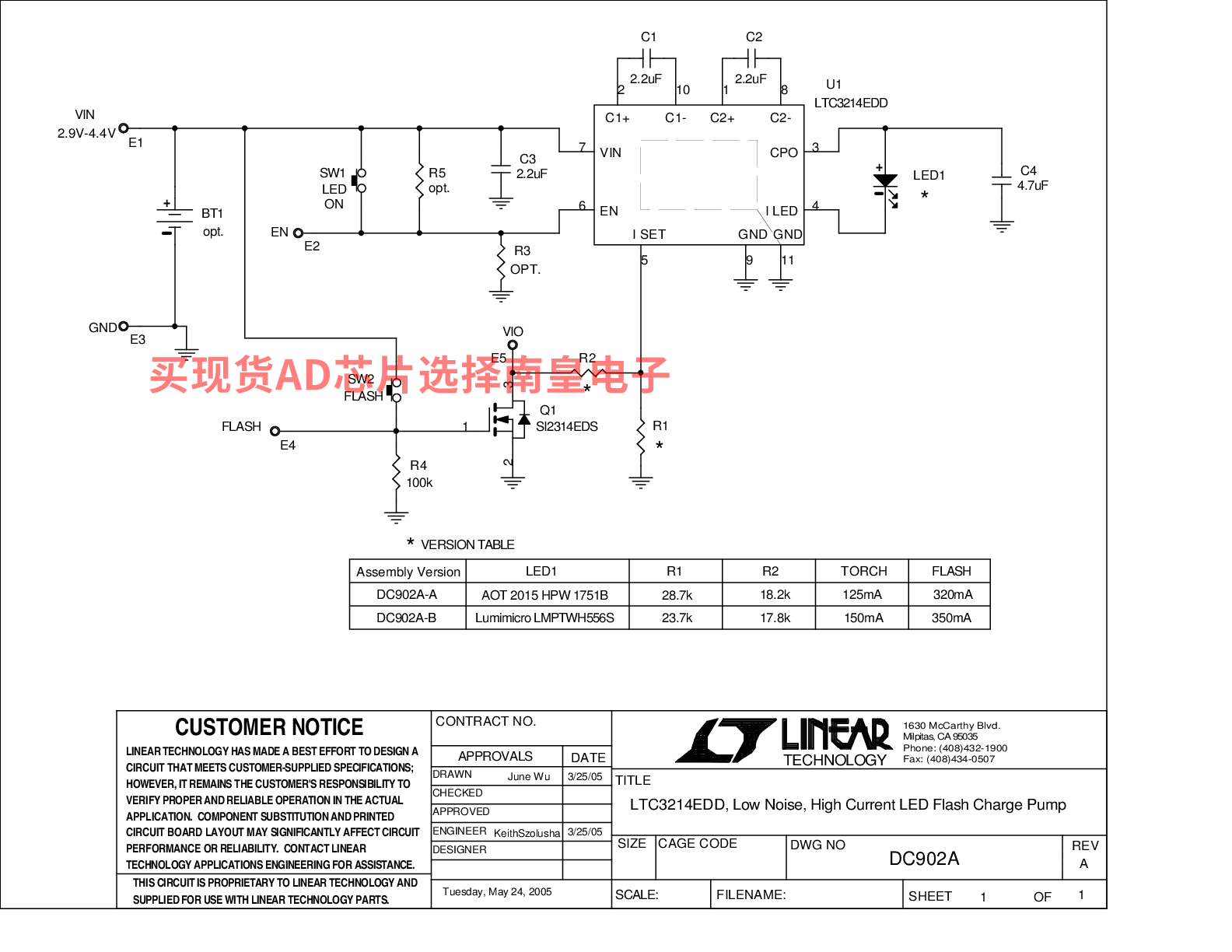

LTC3214的评估套件：
