LTC3212 是一款低噪声充电泵 RGB LED 驱动器，该器件能够以高达 25mA 电流驱动三个 LED (各从一个 2.7V 至 5.5V 输入)。低外部元件数目 (1 个跨接电容器、2 个旁路电容器和 1 ~ 3 个编程电阻器) 使 LTC3212 成为小型电池供电式应用的理想选择。

内置的软起动电路可避免在启动和模式切换期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。充电泵关断至一种高阻抗模式，以防止在 LTC3212 处于断开状态时发生 LED 漏电。

每个 LED 可以通过一个单引脚接口个别地接通或关断。流过 LED 的电流可利用多个电阻器 (或者也可以共用单个编程电阻器) 进行个别设置。当所有三个 LED 均被设置为导通时，白光模式调节红、绿和蓝光 LED 电流比以产生白光。

LED 电流是采用内部低压差电流进行调节。自动模式切换功能通过监视 LED 电流驱动器、并且仅在检测到压差时切换模式而实现了效率的优化。该器件采用 3mm x 2mm 12 引脚 DFN 封装。

• 蜂窝电话
• 媒体播放器
• RGB 背光灯



• 用于驱动 RGB LED 的功率和电流控制
• 可个别设置的电流源
• 1x 或 2x模式、低噪声、恒定频率充电泵
• 用于所有 LED 的单线式使能控制
• 白光模式 (White Mode) 可调节 R、G、B 电流以产生白光
• 25mA 最大 LED 电流
• VIN 范围：2.7V 至 5.5V
• 自动软启动、模式切换和停机模式中的输出断接

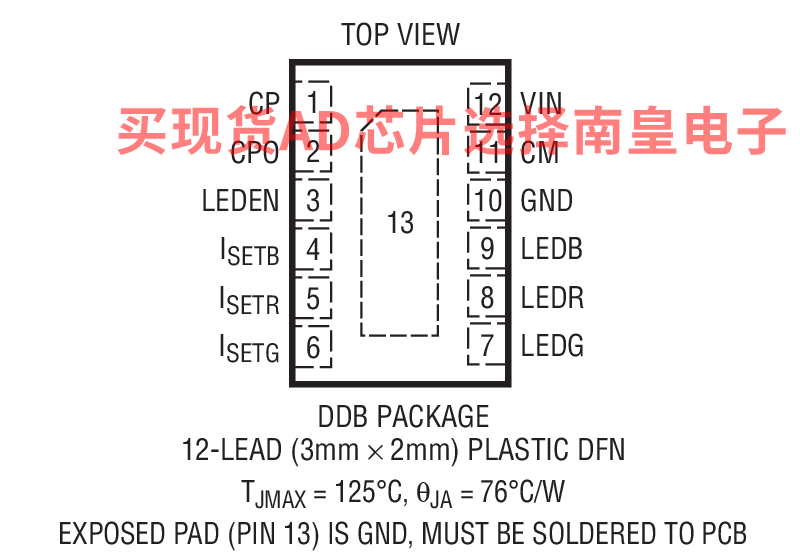

• 采用 12 引脚 (3mm x 2mm) DFN 封装



LTC3212EDDB#TRMPBF，封装：12-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：1.68（100-499个）；1.49（1000+个）

LTC3212EDDB#TRPBF，封装：12-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：1.68（100-499个）；1.49（1000+个）

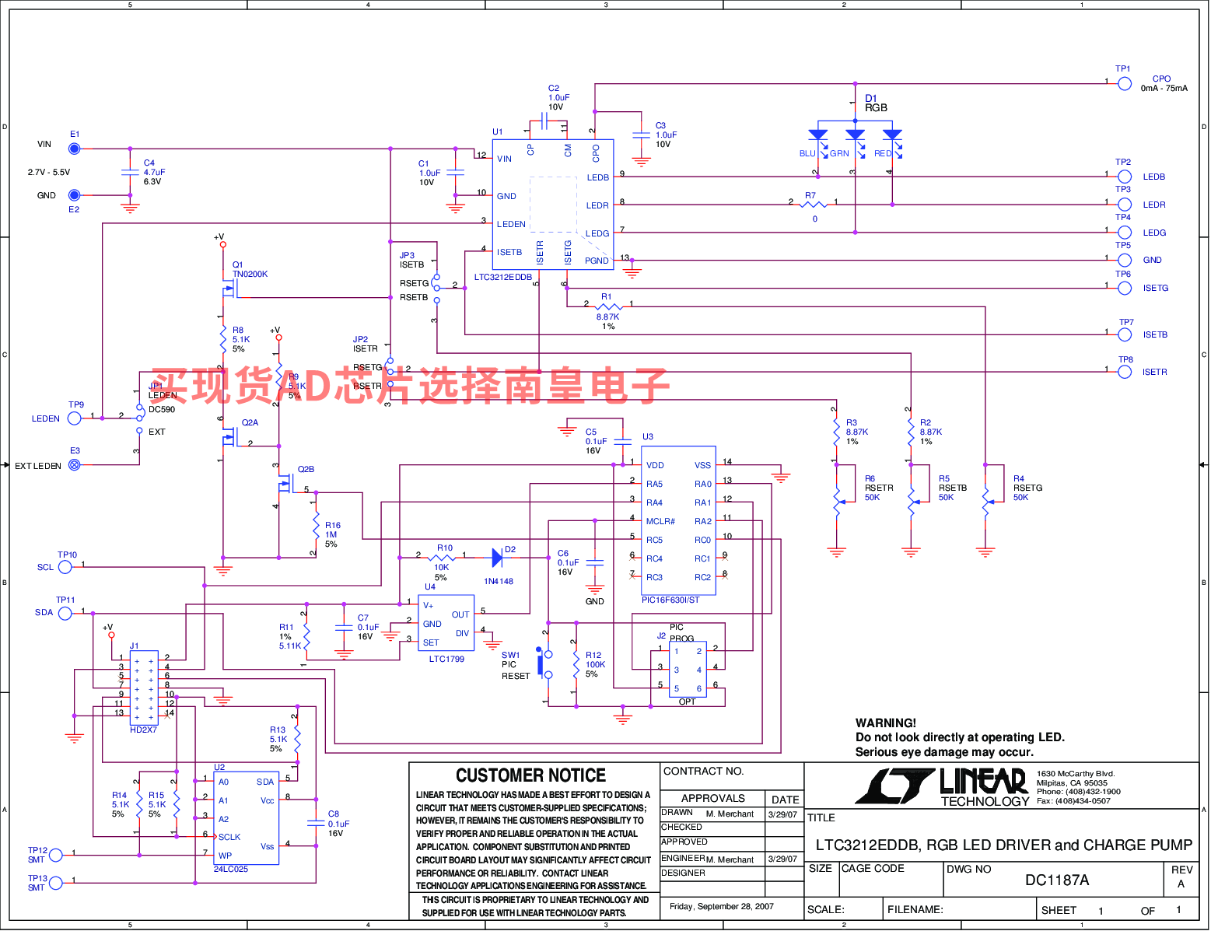

DC1187A：LTC3212EDDB | RGB LED Driver and Charge Pump, 2.7V ≤ VIN ≤ 5.5V, VLED up to 5V @ 25mA (×3) (DC590 Requires)

Demonstration circuit 1187 is an RGB LED Driver and Charge Pump featuring the LTC3212. The LTC3212 is a low noise boost charge pump capable of driving three LEDs at up to 25mA each. The charge pump operates in either 1x or 2x mode, with automatic mode switching. Individual current sources allow each LED to be turned on individually, in combination with the other LEDs, or in white mode using a single wire interface. The demo board input voltage range is 2.7V to 5.5V. White mode optimizes the red, green, and blue current settings to provide the best white color. LED currents are regulated using internal low dropout current sources. Automatic mode switching optimizes efficiency by switching modes only when a dropout is detected.
