- 制造厂商：AD
- 产品类别：LED 驱动器 IC
- 技术类目：无电感器型 (充电泵) LED 驱动器
- 功能描述：采用 3mm x 3mm QFN 封装的主/相机 LED 控制器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC3210 是一款低噪声充电泵 DC/DC 转换器，专为驱动 4 个主 LED 和一个用于相机照明的高电流 CAM LED 而设计。LTC3210 仅需 4 个小的陶瓷电容器和两个电流设定电阻器便可构成一个完整的 LED 电源和电流控制器。
内部软起动电路可防止在启动和模式变更期间产生过大的浪涌电流。高开关频率允许采用小的外部电容器。独立的主和相机全标度电流设定值由两个外部电阻器来设置。停机模式和电流输出电平通过两个逻辑输入来选择。
流过 LED 的全标度电流利用外部电阻器来设置。对 ENM 和 ENC 引脚电平进行变换，以通过内部计数器和 DAC 来调节 LED 电流。当 ENM 和 ENC 引脚均为低电平并持续 150µs (典型值) 时，该器件将被关断。

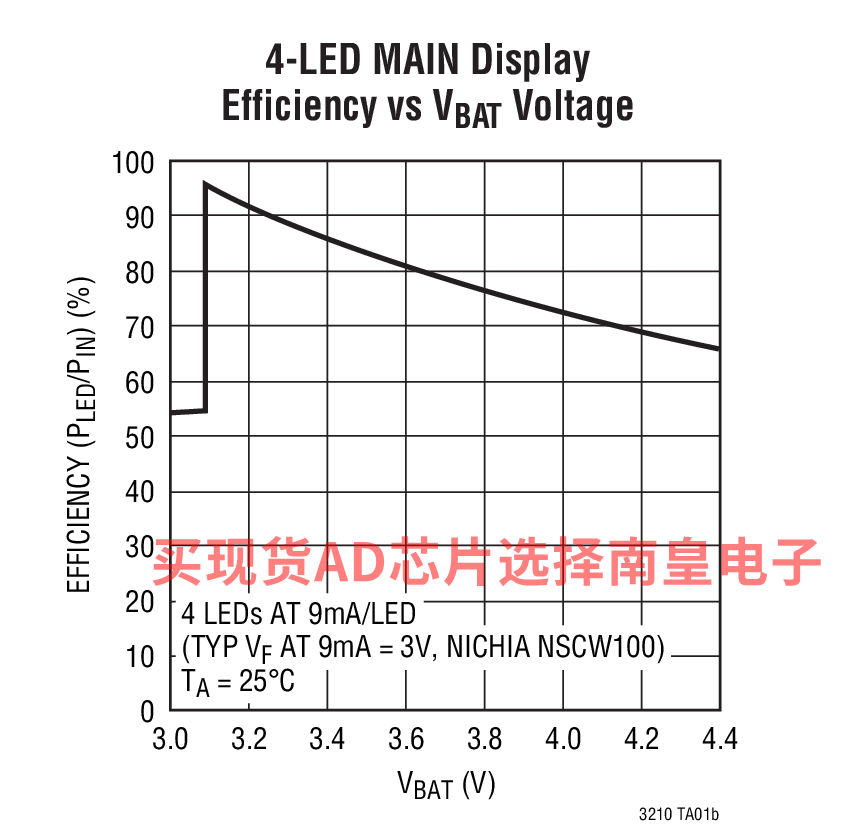

充电泵根据 LED 电流源两端的电压来优化效率。该器件在 1x 模式中上电，并当任何被使能的 LED 电流源开始进入压降状态时自动切换至升压模式。LTC3210 采用 3mm x 3mm 16 引脚 QFN 封装。
应用
- 用于蜂窝电话 / DSC / PDA 的多 LED 照明灯电源
- 低噪声充电泵利用自动模式切换提供高效率
- 多模式运作：1x、1.5x、2x
- 单独的全标度电流设定电阻器
- 高达 500mA 的总输出电流
- 用于主 (MAIN) 和照相 (CAM) LED 的单线式 EN (使能)/亮度控制 (8 个亮度等级)
- 用于主显示屏的 64:1 亮度控制范围
- 四个 25mA 低压降主 LED 输出
- 一个 400mA 低压降相机 LED 输出
- 低噪声恒定频率操作
- 低停机电流：3µA
- 内部软起动功能限制启动和模式切换期间的浪涌电流
- 开路/短路 LED 保护
- 无电感器

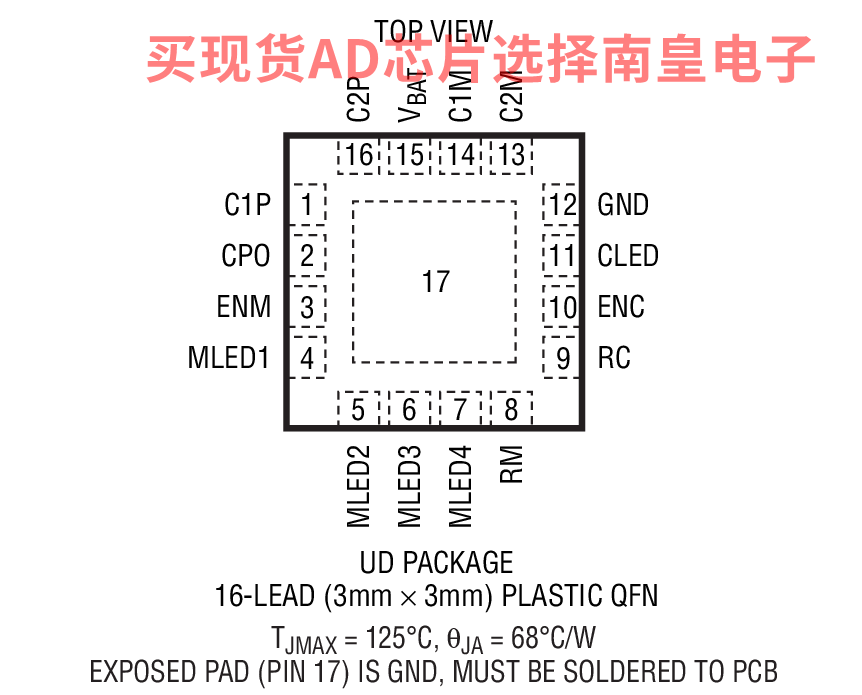

- 3mm x 3mm 16 引脚塑料 QFN 封装
LTC3210EUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.31（100-499个）；1.94（1000+个）
LTC3210EUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.31（100-499个）；1.94（1000+个）

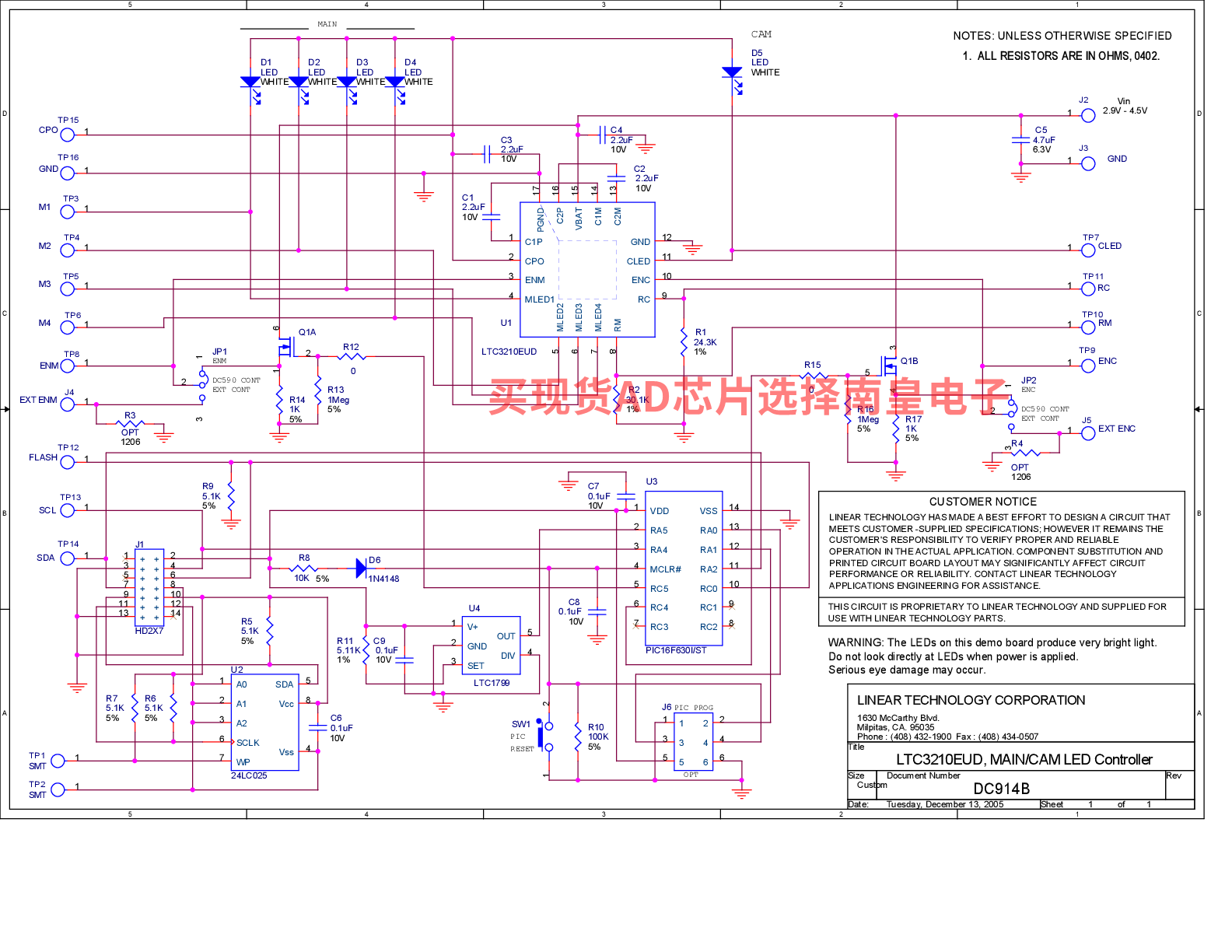

DC914B：LTC3210EUD | 主/相机LED控制器（需要DC590）
DC914B：LTC3210采用3mm × 3mm QFN封装的主/相机LED控制器演示板。
