- 制造厂商：AD
- 产品类别：LED 驱动器 IC
- 技术类目：无电感器型 (充电泵) LED 驱动器
- 功能描述：多显示屏 LED 控制器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

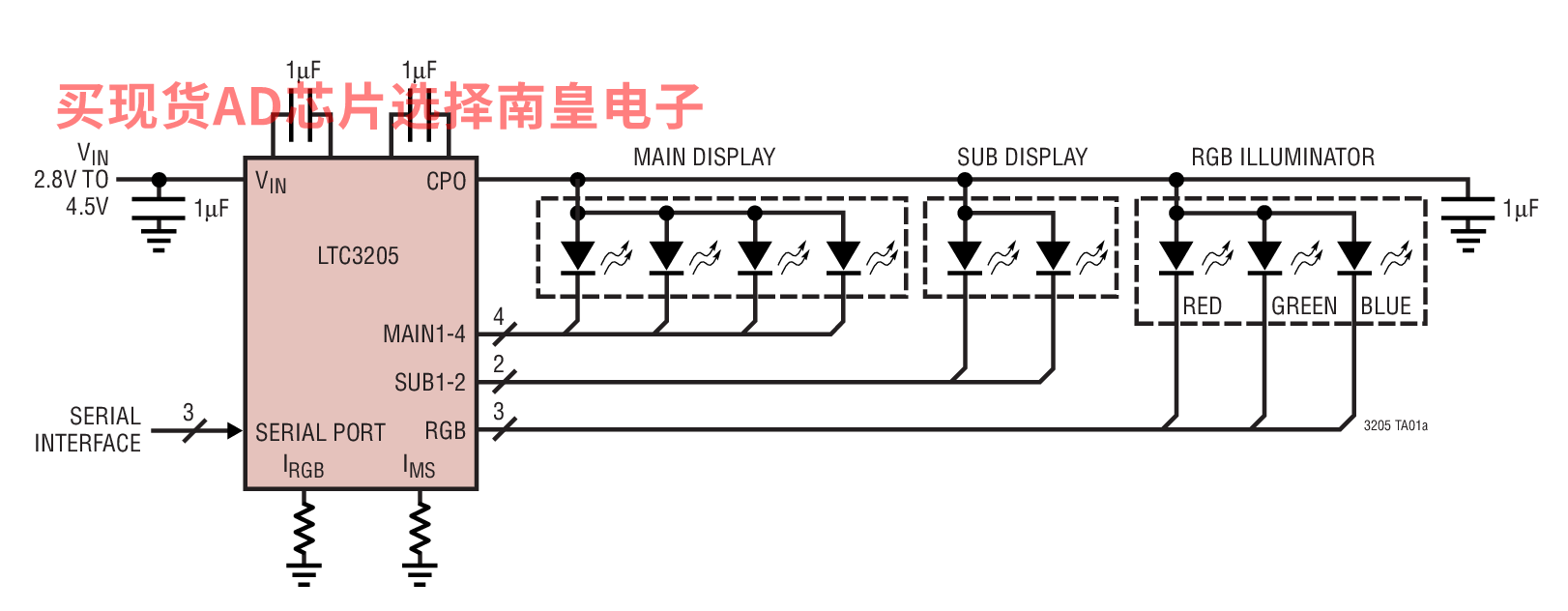

LTC3205 是一款高集成度的多显示屏 LED 控制器。该器件包括一个高效、低噪声分数升压/ 降压型充电泵，用于为主和副白光LED显示屏以及一个 RGB 彩色 LED 显示屏供电。LTC3205 只需要 4 个小型陶瓷电容器和两个电阻器即可形成一个完整的三屏 LED 电源和电流控制器。
主/ 副显示屏以及 RGB 显示屏的最大电流均由一个电阻器来单独设定。每个 LED 的电流由一个内部电流源来控制。所有显示屏的调光和 ON/OFF 控制均通过一个三线式串行接口来完成。主和副显示屏具有四种调光状态，而红、绿和蓝LED 可通过内部 PWM 获得 16 种调光状态，从而实现了多达 4096 种色彩组合。
LTC3205 的充电泵可根据 VIN 和 LED 前向电压条件来优化效率。该器件在降压模式中上电，并在任何被使能的 LED 电流源开始进入压降状态时立即自动转换至升压模式。内部电路在起动和模式转换过程中可对浪涌电流和过高的输入噪声起到保护作用。
LTC3205 采用扁平 24 引脚 (4mm×4mm x 0.8mm) QFN 封装。
应用
- 蜂窝电话
- 无线 PDA
- 多屏手持式设备

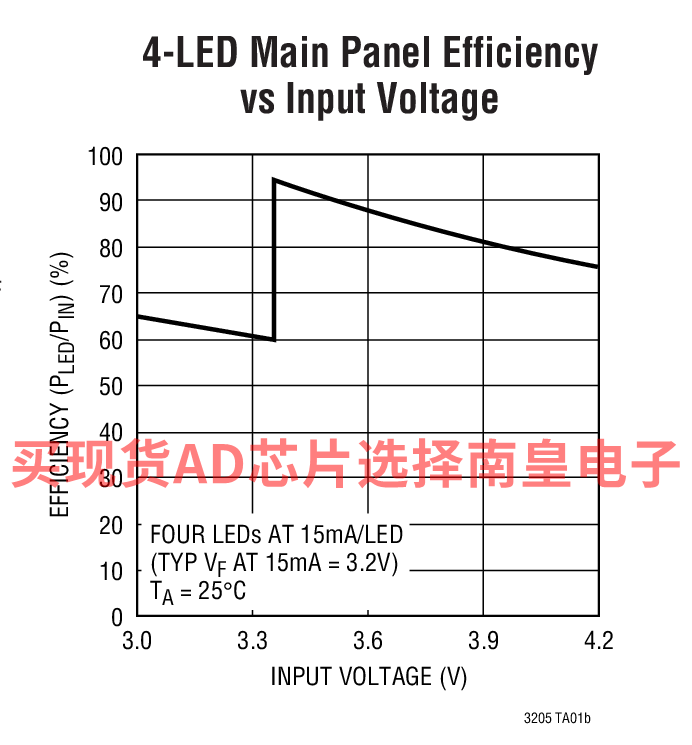

- 用于实现高达 92% 效率的升压/ 降压型分数充电泵
- 可对具 1-4 个 LED 的主显示屏、1-2 个 LED 的副显示屏以及 RGB LED 显示屏进行独立的电流和调光控制
- 可采用三线式串行接口来设置 LED 电流
- 高达 250mA 的连续 LED 电流
- LED 电流匹配精度达 ±0.7%
- 低噪声恒定频率操作*
- 组件数目最少
- 自动软启动可限制浪涌电流
- 用于主和副显示屏的四种可设置调光状态
- 可为 RGB 显示提供多达 4096 种色彩组合
- 低停机电流：ICC < 1uA
- 纤巧型 24 引脚 (4mm x 4mm) QFN 封
LTC3205EUF#PBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；2.2（1000+个）
LTC3205EUF#TRPBF，封装：24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.57（100-499个）；2.2（1000+个）

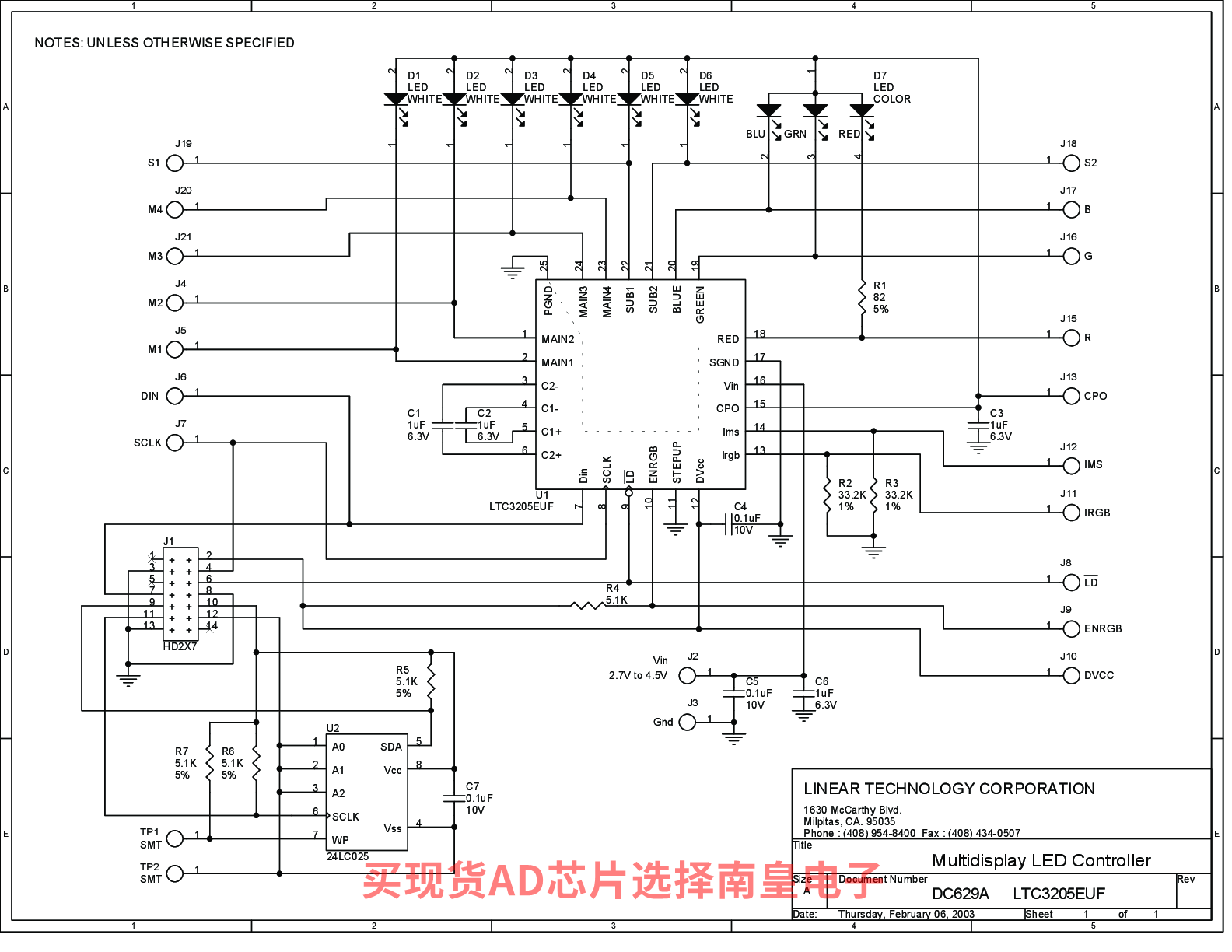

DC629A：LTC3205EUF | 多显示LED控制器（需要DC590控制器）
DC629A：LTC3205多显示LED控制器演示板。
