LTC3204的基本参数

制造厂商：AD
产品类别：无电感（电荷泵）DC-DC转换器
技术类目：稳压降压-升压电荷泵
功能描述：采用 2 x 2 DFN 封装的低噪声稳压充电泵
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC3204的产品详情：

LTC3204-3.3 / LTC3204-5 / LTC3204B-3.3 / LTC3204B-5 是低噪声、恒定频率 (1.2MHz) 开关电容电压倍增器。LTC3204-3.3 / LTC3204B-3.3能够采用一个 1.8V (两节碱性电池) 的最小输入电压产生一个 3.3V 的稳定输出电压，而 LTC3204-5 / LTC3204B-5 则能依靠一个 2.7V (锂离子电池) 的最小输入产生 5V 输出电压。

LTC3204-3.3 / LTC3204-5 在轻负载时执行自动突发模式 (Burst Mode) 操作以保持低电源电流，而 LTC3204B-3.3 / LTC3204B-5 则在任何负载条件下均执行恒定频率操作。内置的软启动电路可防止在启动期间产生过大的浪涌电流。热停机和电流限制电路使得这几款器件能安然经受从 VOUT 至 GND 的持续短路。

高开关频率允许使用纤巧型陶瓷电容器，因而较大限度减小了总体解决方案占板面积。在停机模式中，负载与 VIN 断接，而且静态电流减低至 <1µA。LTC3204-3.3 / LTC3204-5 / LTC3204B-3.3 / LTC3204B-5 采用外形扁平 (仅高 0.75mm) 的 6 引脚 2mm x 2mm DFN 封装。

应用

两节 AA 电池至 3.3V
锂离子电池至 5V
USB On-The-Go 设备
白光 LED 驱动器
手持式设备

LTC3204的优势和特点：

固定的 3.3V 或 5V 输出
VIN 范围：
- 1.8V to 4.5V (LTC3204-3.3/LTC3204B-3.3)
- 2.7V to 5.5V (LTC3204-5/LTC3204B-5)
输出电流：
- 高达 150mA (LTC3204-5 / LTC3204B-5)
- 高达 50mA (LTC3204-3.3 / LTC3204B-3.3)
具 IQ = 48µA 的自动突发模式 (Burst Mode) 操作 (LTC3204-3.3 / LTC3204-5)
在一般负载条件下均执行恒定频率操作 (LTC3204B-3.3 / LTC3204B-5)
低噪声恒定频率 (1.2MHz) 操作
内置软启动功能电路可减小浪涌电流
停机功能使负载与输入断接
停机电流 < 1µA
短路保护 / 热保护
采用外形扁平的 6 引脚 DFN 封装

LTC3204具体的完整产品型号参数及价格（美元）：

LTC3204BEDC-3.3#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.88（100-499个）；1.78（1000+个）

LTC3204BEDC-3.3#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.88（100-499个）；1.78（1000+个）

LTC3204BEDC-5#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.88（100-499个）；1.78（1000+个）

LTC3204BEDC-5#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.88（100-499个）；1.78（1000+个）

LTC3204EDC-3.3#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.88（100-499个）；1.78（1000+个）

LTC3204EDC-3.3#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.88（100-499个）；1.78（1000+个）

LTC3204EDC-5#TRMPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：1.88（100-499个）；1.78（1000+个）

LTC3204EDC-5#TRPBF，封装：6-Lead DFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：1.88（100-499个）；1.78（1000+个）

LTC3204的评估套件：

DC761A-A：LTC3204EDC-5演示板 | 采用2x2 DFN封装的低噪声稳压电荷泵，突发模式，VIN = 2.7V–5.5V，VOUT = 5V/(65–150mA)

演示电路761是一款采用2X2 DFN封装的低噪声稳压电荷泵，内置LTC3204（突发工作模式）。有两种装配版本：DC761A-A和DC761A-B，分别适用于LTC3204-5（5V输出）和LTC3204-3.3（3.3V输出）。DC761A-A可通过2.7V至5.5V输入产生5V稳压输出。对于3.1V至5.5V的VIN和小于3.1V的VIN，保证输出负载电流分别为150mA和65mA。DC761A-B可通过1.8V至4.5V输入产生3.3V稳压输出。对于1.9V至4.5V的VIN和小于1.9V的VIN，保证输出电流分别为50mA和40mA。

该电路只需三个微型0603表贴电容，所占电路板空间极小。无需电感或二极管。该电路在轻负载下采用自动突发工作模式(Burst Mode)，以保持低电源电流。

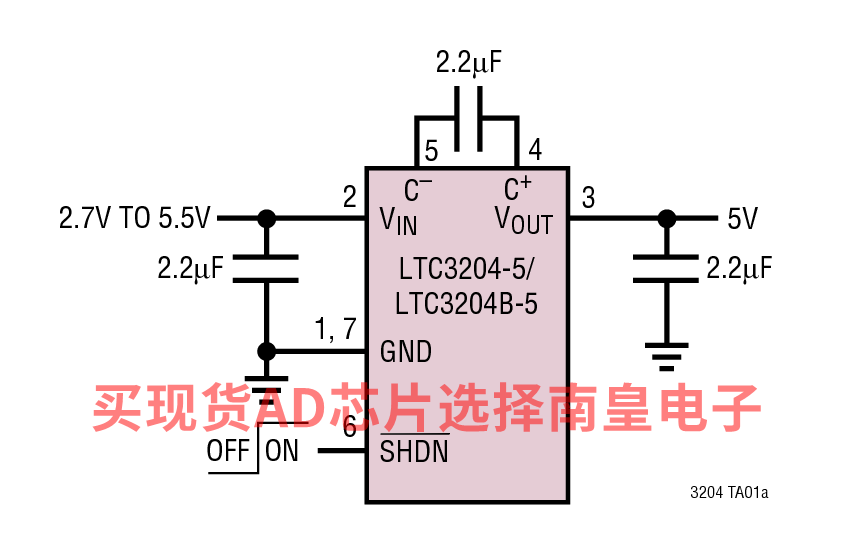

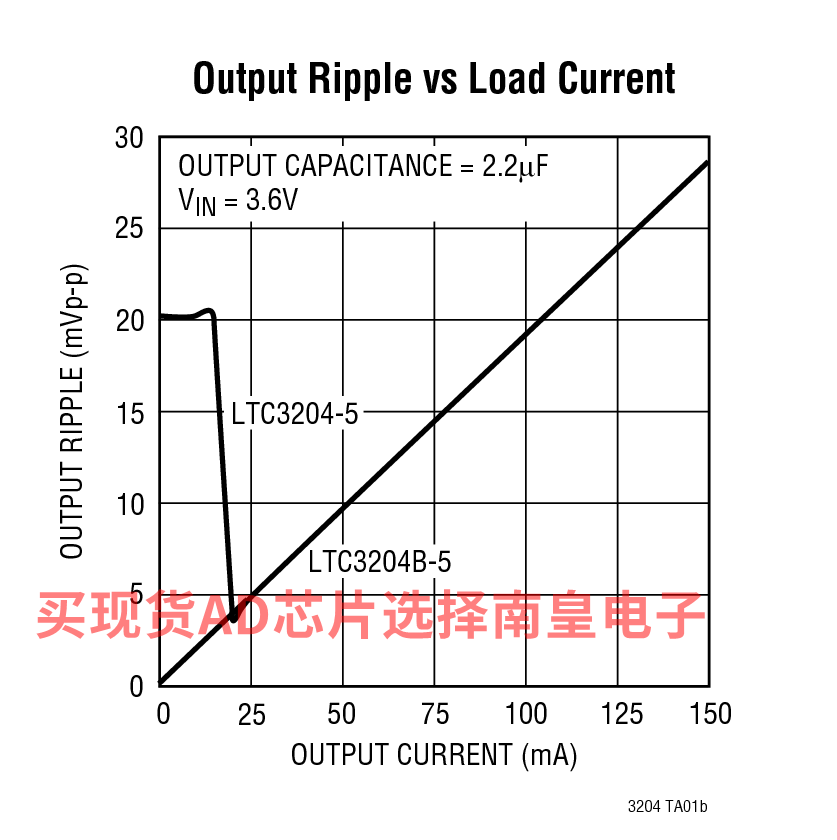

LTC3204的电路图解：

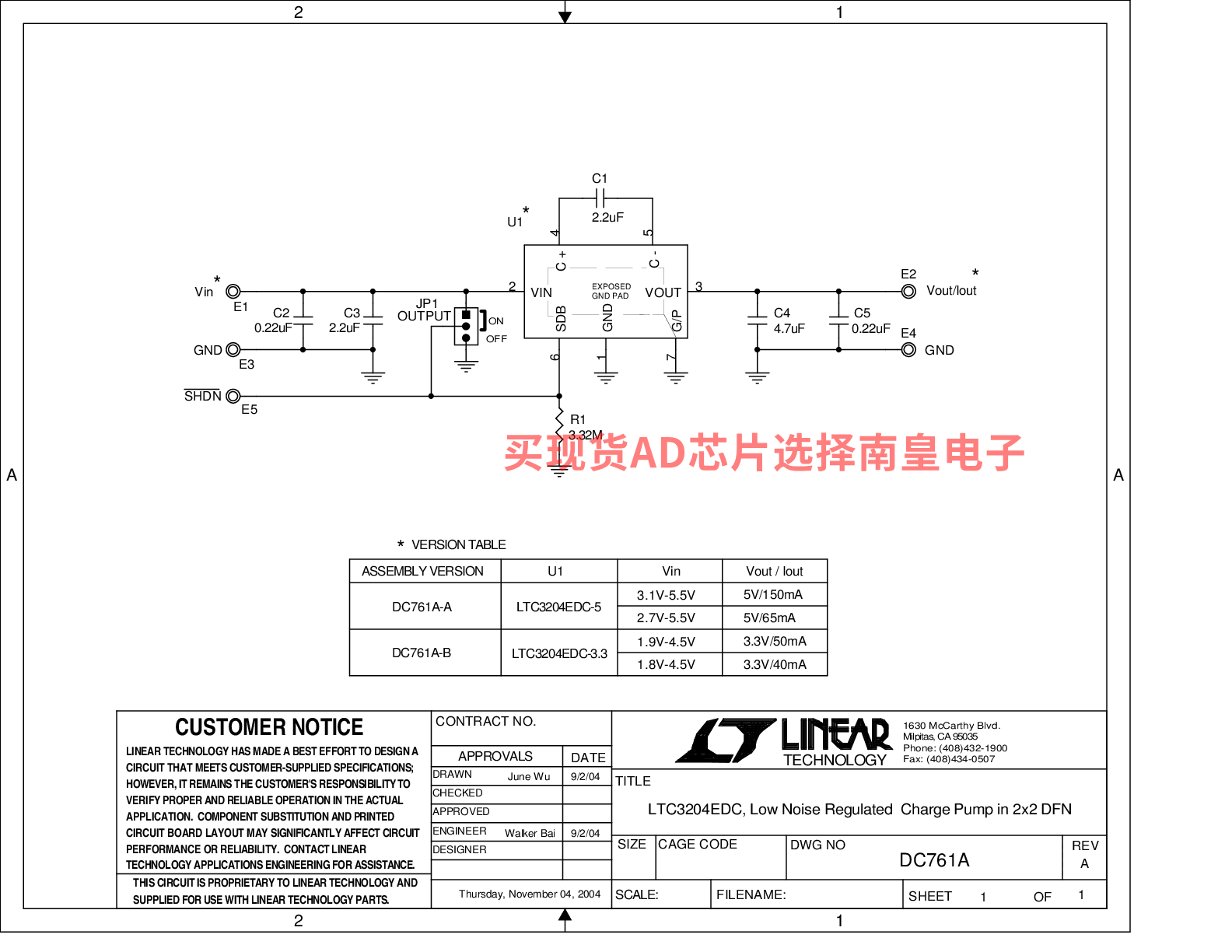

LTC3204的评估套件：
