LTC3203/LTC3203-1/LTC3203B/LTC3203B-1 是低噪声、高效率充电泵 DC/DC 转换器，可从 2.7V 至 5.5V 输入来驱动高达 500mA 的负载。低外部组件数目 (两个跨接电容器和 VIN 及 VOUT 的两个旁路电容器) 使 LTC3203 系列成为小型、电池供电应用的理想选择。

内置软起动电路可在启动期间防止出现过大的浪涌电流。高开关频率允许采用小的外部电容器。LTC3203/LTC3203-1可在轻负载条件下执行自动突发模式 (Burst Mode) 操作，实现低电源电流，而 LTC3203B/ LTC3203B-1 则采用恒定频率操作，实现低输入噪声。

LTC3203-1/LTC3203B-1 具有 4.5V 或 5V 的用户可选的固定输出电压，用于给 LED 或逻辑电路供电。LTC3203/LTC3203B 的 FB 引脚可被用来设置输出电压。这几款器件均具有短路和过热保护功能，并采用扁平的 3mm x 3mm DFN 封装。

应用

• 用于蜂窝电话/PDA 的高电流 LED 背光照明电源
• 蜂窝电话相机灯电源
• 通用 3.3V 或锂离子电池至 5V 电源
• 便携式 USB ON THE GO (OTG) 设备

• 可选双模式运作：1:1.5 或 1:2
• 高输出电流：高达 500mA
• 低噪声恒定频率 (1MHz/0.9MHz) 操作*
• VIN 范围：2.7V 至 5.5V
• 可调输出电压(LTC3203/LTC3203B)

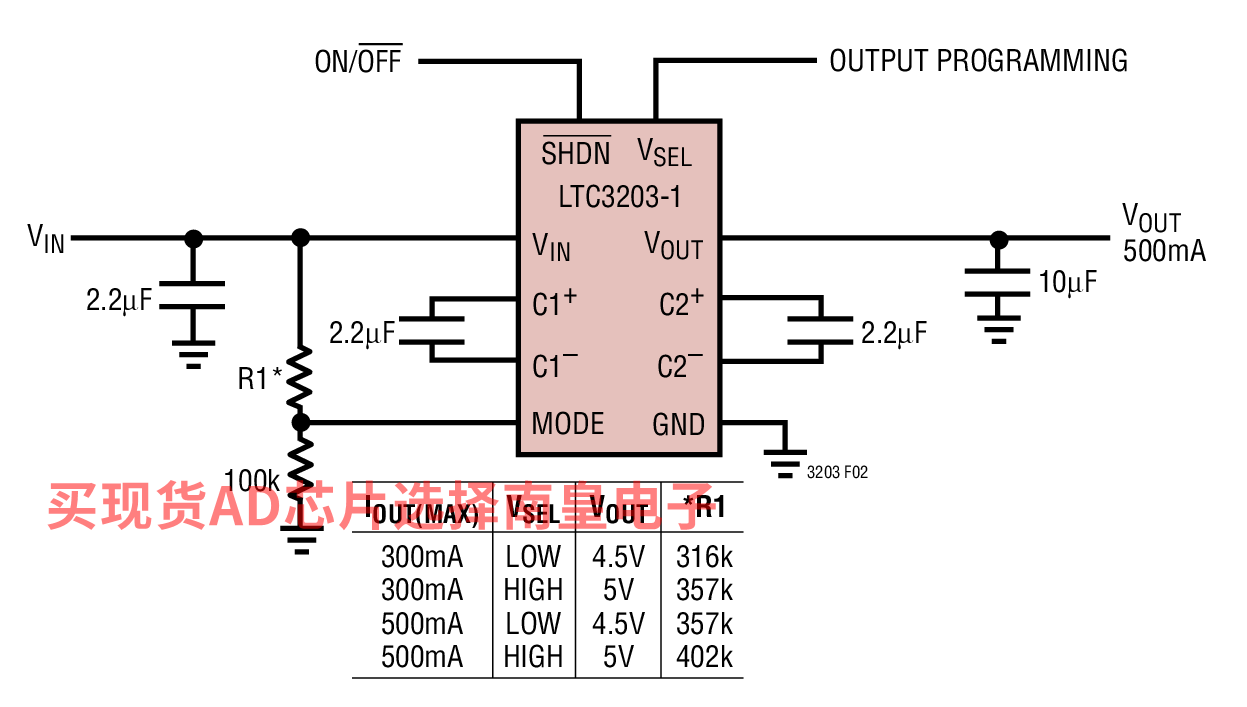

• 用户可选固定输出电压：4.5V 或 5V (LTC3203-1 和 LTC3203B-1)
• 静态电流 IQ 约为 120µA 的突发模式 (Burst Mode) 操作(LTC3203/LTC3203-1)
• 在所有负载条件下均以恒定频率操作 (LTC3203B/ LTC3203B-1)
• 软起动功能限制启动时的浪涌电流
• 短路/热保护
• 停机时负载与输入断接
• 停机电流：< 1µA

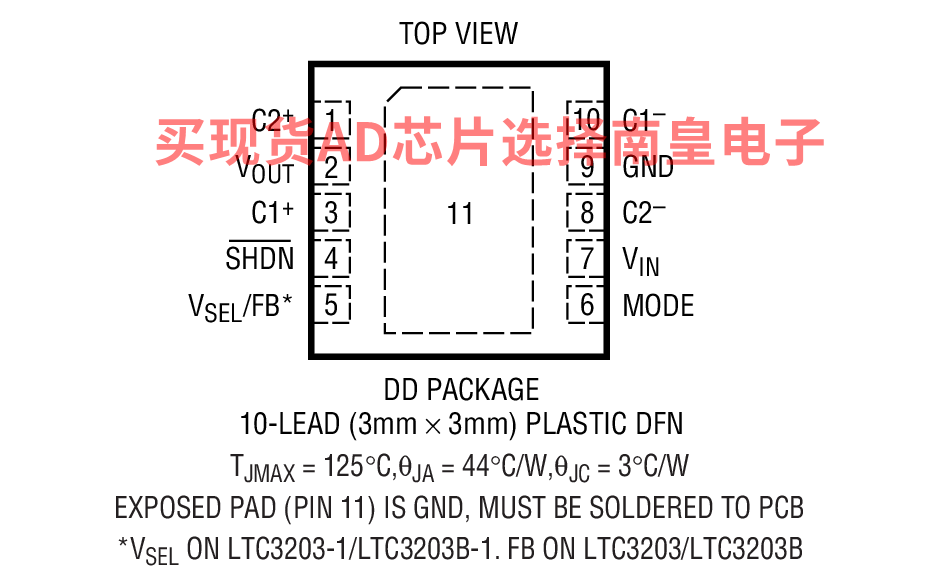

• 采用 10 引脚 (3mm x 3mm) DFN 封装

LTC3203BEDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.7（100-499个）；2.27（1000+个）

LTC3203BEDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.7（100-499个）；2.27（1000+个）

LTC3203BEDD-1#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.7（100-499个）；2.27（1000+个）

LTC3203BEDD-1#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.7（100-499个）；2.27（1000+个）

LTC3203EDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.7（100-499个）；2.27（1000+个）

LTC3203EDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.7（100-499个）；2.27（1000+个）

LTC3203EDD-1#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：2.7（100-499个）；2.27（1000+个）

LTC3203EDD-1#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：2.7（100-499个）；2.27（1000+个）

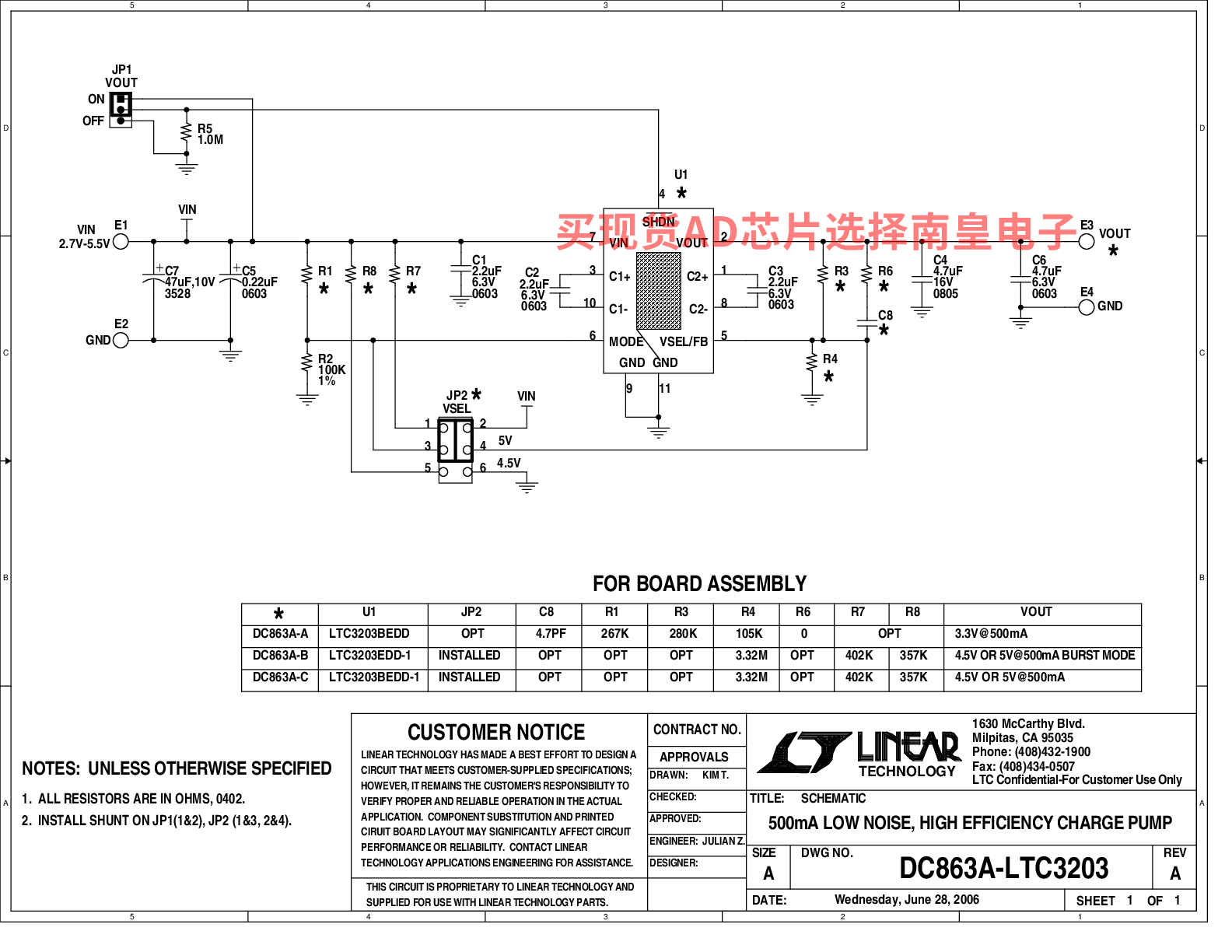

DC863A-B：LTC3203-1 Demo Board | Regulated Boost Charge Pump, 2.7V ≤ VIN ≤ 5.5V, VOUT = 4.5V or 5V @ Up to 500mA

Demonstration circuit 863 is a high efficiency regulated boost charge pump converter that exercises the 500mA low noise LTC3203 in the 3mm x 3mm DFN package. It comes with three assembly versions, DC863A-A (3.3V output), DC863A-B (4.5V or 5V output) and DC863A-C (4.5V or 5V output), featuring the LTC3203B, LTC3203-1, and LTC3203B-1 respectively. The input voltage range is from 2.7V to 5.5V. The output current can reach up to 500mA with an input voltage above 2.9V for a 4.5V output, above 3.1V for a 5V output and over the full input range for a 3.3V output. By choosing the proper operation modes, the DC863A circuit optimizes conversion efficiencies and maintains the maximum output current at each output voltage.

Additionally, DC863A-B features Automatic Burst Mode operation at light load to achieve low supply current, whereas DC863A-A and DC863A-C operate in constant frequency mode to achieve low noise at the input. The built-in soft-start prevents excessive inrush current at start-up, and short-circuit current limit/thermal protection help the part survive a continuous short-circuit.
