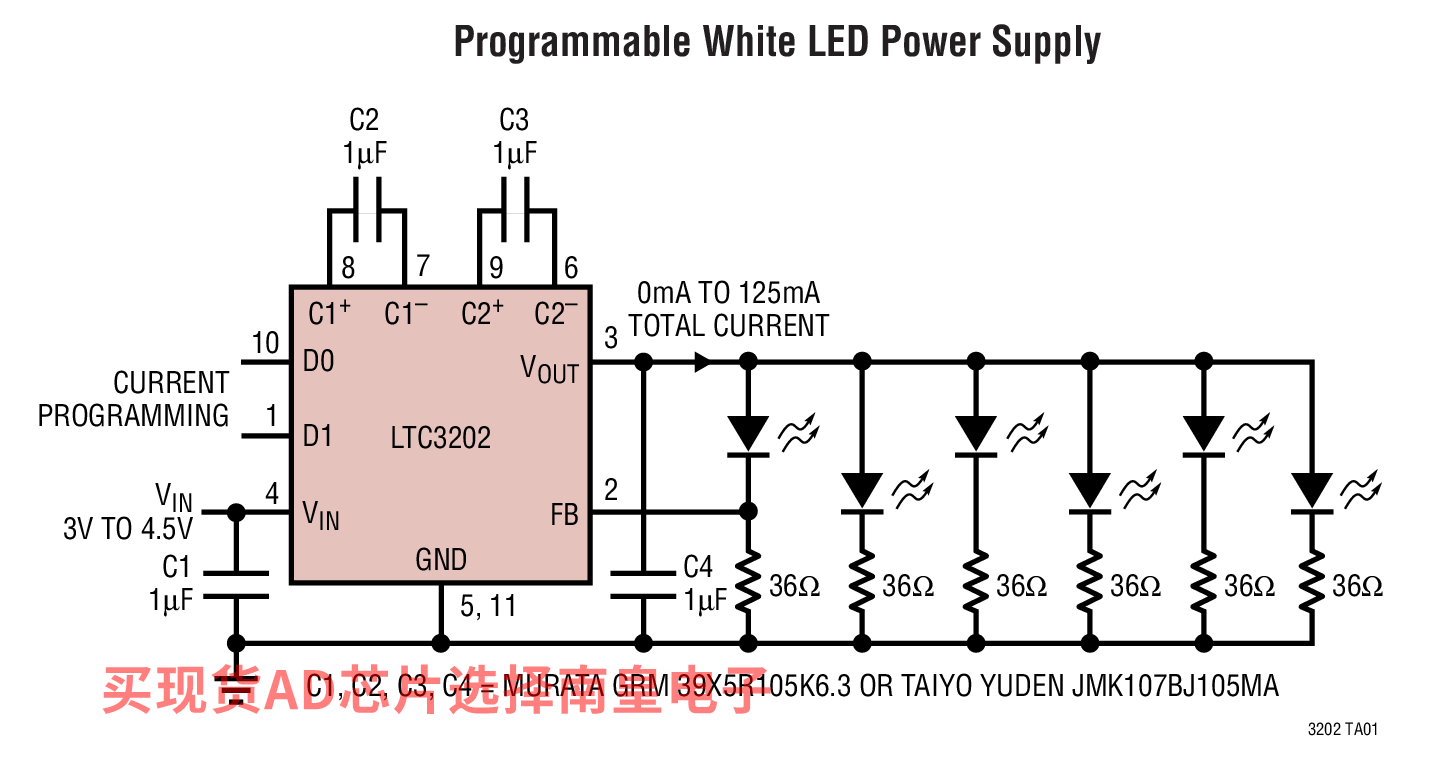

LTC3202 是一款低噪声、恒定频率充电泵 DC/DC 转换器，它采用分数转换来提高白光 LED 应用的效率。该器件可从一个 2.7V 至 4.5V 输入来产生一个已调电压或高达 125mA 的电流。低外部组件数目 (VIN 和 VOUT 上的两个跨接电容器和两个小的旁路电容器) 使得 LTC3202 非常适合于小型的电池供电式应用。

一个内部 2 位 DAC 使得能够通过调节 LED 电流来实现 LED 亮度控制。LTC3202还具有热停机保护功能，并能够安全承受从 VOUT 至 GND 的连续短路条件。内置软起动电路用于防止在启动期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。一种低电流停机功能可以将负载与 VIN  断接，并把静态电流减小至 1μA 以下。

LTC3202 采用 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装。

• 白光 LED 背面照明
• 可编程升压电流源

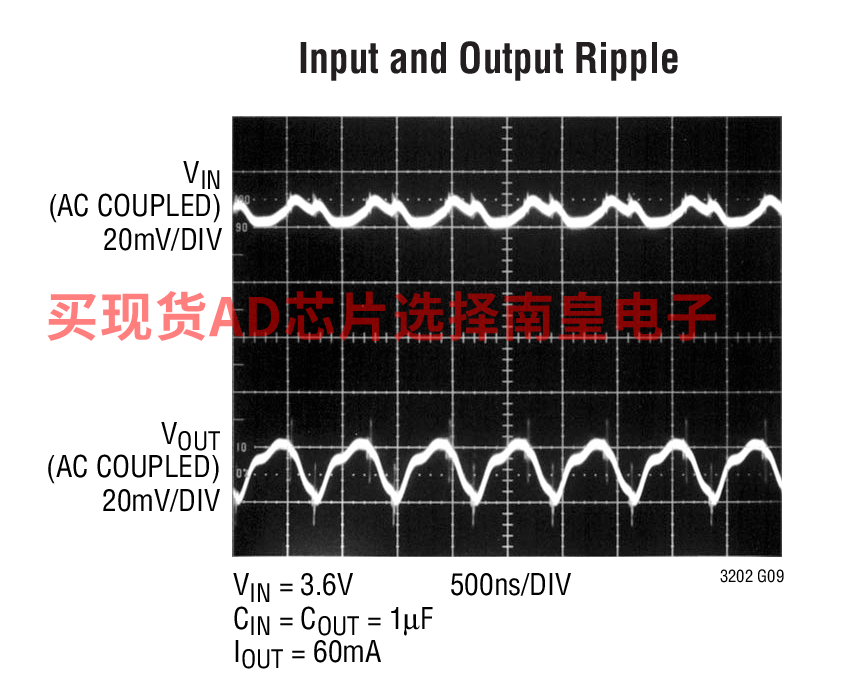

• 低噪声恒定频率操作
• 输入电流比倍压充电泵小 25%
• 高输出电流：达 125mA
• 小型应用电路
• 已调输出电压或电流
• 具自动软起动功能
• VIN 范围：2.7V 至 4.5V
• 无电感器
• 1.5MHz 开关频率
• 在停机模式中 ICC < 1µA
• 采用 10 引脚 MSOP 和 3mm x 3mm DFN 封装

LTC3202EDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 85C，AD官网报价：2.76（100-499个）；2.31（1000+个）

LTC3202EDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.76（100-499个）；2.31（1000+个）

LTC3202EMS#PBF，封装：10-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：2.24（100-499个）；2.16（1000+个）

LTC3202EMS#TRPBF，封装：10-Lead MSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.24（100-499个）；2.16（1000+个）

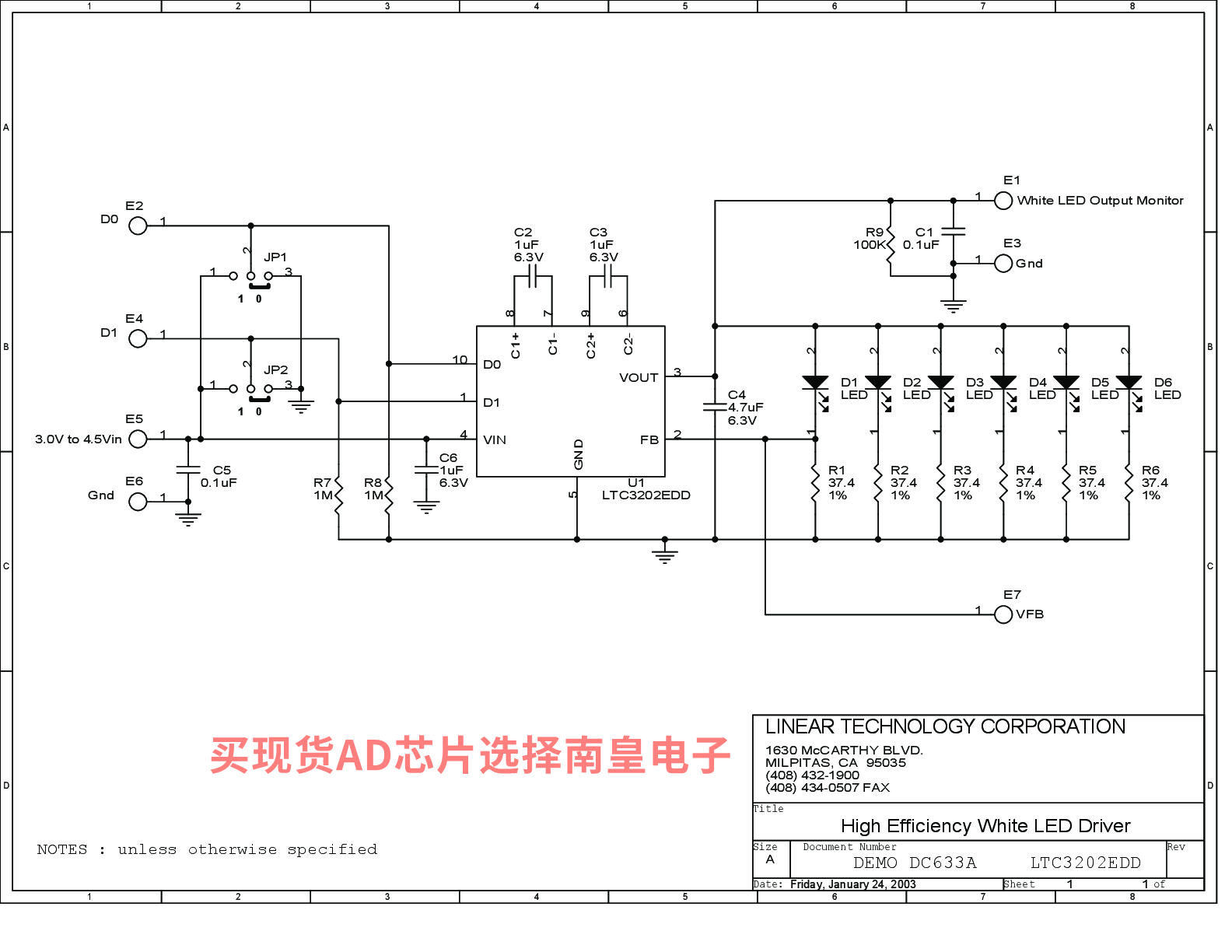

DC633A：LTC3202EDD | 高效率白光LED驱动器

DC633A：用于白光LED的LTC3202低噪声、高效率电荷泵演示板。

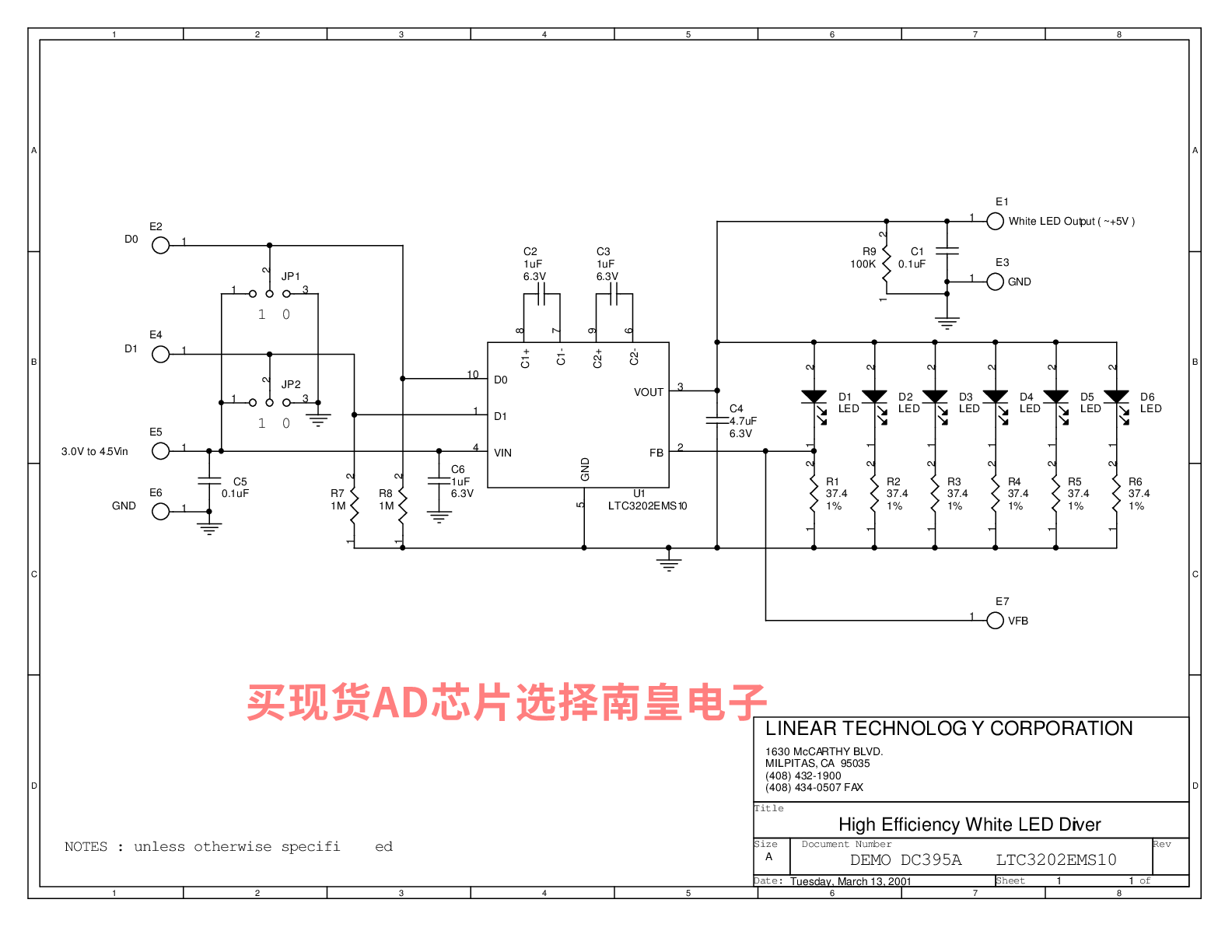

DC395A：LTC3202EMS演示板 | 小数电荷泵LED驱动器，6个并联的LED， 2.7V ≤ VIN ≤ 4.5V， VLED 高达4V (120mA)

演示电路395A是一款低噪声、电荷泵白光LED驱动器，内置LTC3202。LTC3202是一款小数电荷泵LED驱动器，采用2.7V至4.5V（3.3V标称电压）电源供电，提供高达125mA的LED电流。该演示板内置6个并联的白光LED，每个LED提供约20mA的电流。

控制引脚D0和D1可设置内部2位DAC值，以便调整LED电流以控制LED亮度。
