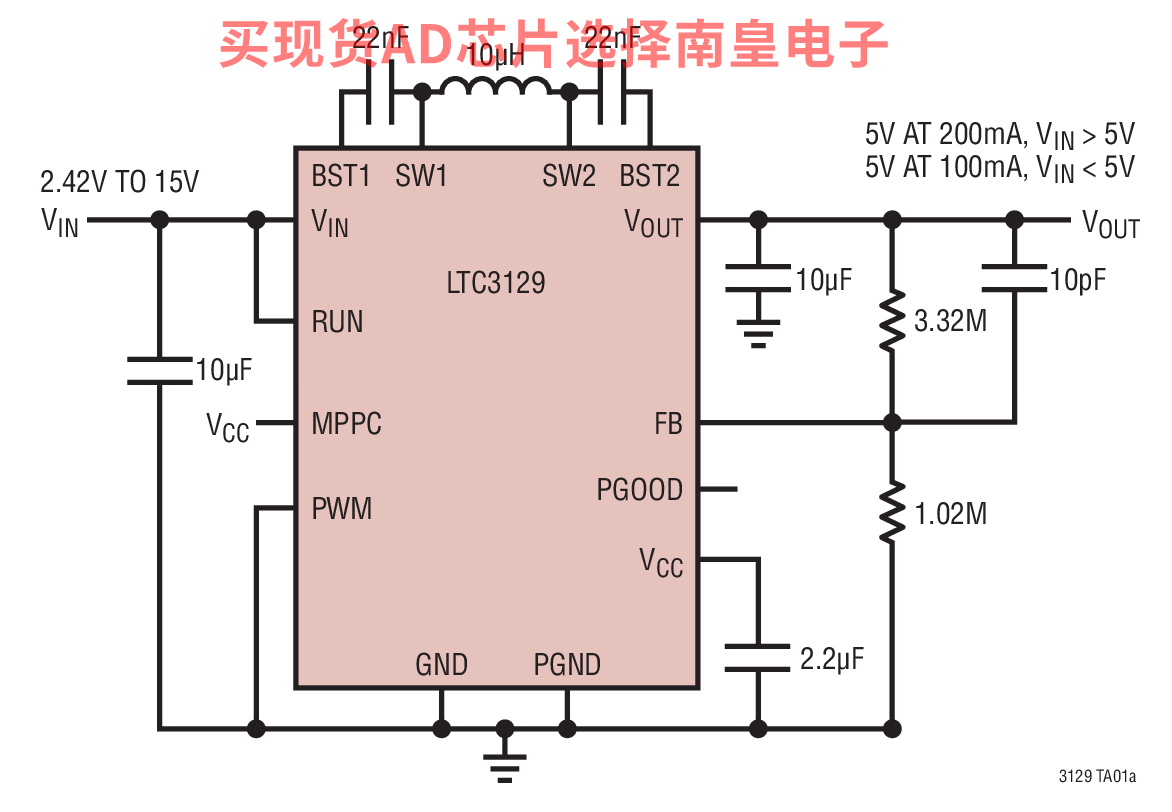

LTC3129 是一款高效率、200mA 降压-升压型 DC/DC 转换器，具有 VIN 和 VOUT 宽电压范围。它具有精确的 RUN 引脚阈值，支持可预测调节器开启，并提供最大功率点控制(MPPC)能力，以确保从光伏板等非理想电源中获取最大功率。

LTC3129 采用超低噪声、1.2MHz PWM 开关架构，通过使用小型、薄型电感和陶瓷电容较大程度地减小了解决方案的尺寸。内置环路补偿和软启动简化了设计。如需在轻负载下实现高效率工作，可以选择自动突发工作模式，将静态电流降至仅 1.3μA。

其他特性包括电源良好输出、低于 10nA 的关断电流和热关断。

LTC3129 采用散热增强型 3mm × 3mm QFN 和 16 引脚 MSOP 两种封装。对于固定输出电压选项，请使用功能相当的 LTC3129-1，它无需外部反馈分频器。

输出电压 LTC3129 通过电阻分压器可调：1.4V 至 15.75V LTC3129-1 8 引脚可编程输出电压：2.5V 至 15V

应用

• 工业无线传感器节点
• 用于采集的能量的后置调节器
• 太阳能电池板后置调节器/充电器
• 本质安全电源
• 无线麦克风
• 航空电子级无线耳机

• 可调节高于、低于或等于 VIN 的 VOUT
• 宽 VIN 范围：2.42V 至 15V、启动后 (自举) 为 1.92V 至 15V
• 宽 VOUT 范围：1.4V 至 15.75V
• 在降压模式中可提供 200mA 输出电流
• 单个电感器
• 1.3μA 静态电流
• 可编程最大功率点控制
• 1.2MHz 超低噪声 PWM
• 电流模式控制
• 引脚可选的突发模式 (Burst Mode) 操作
• 效率高达 95%
• 准确的 RUN 引脚门限
• 电源良好指示器
• 10nA 停机电流

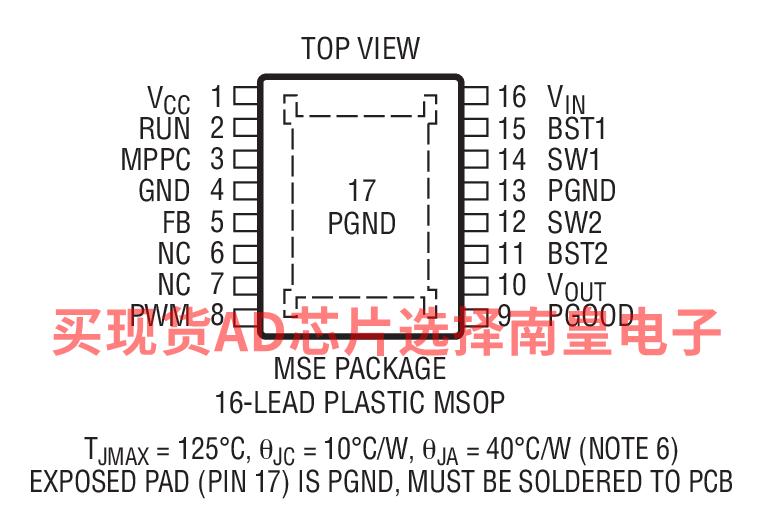

• 耐热性能增强型 3mm x 3mm QFN 封装和 16 引脚 MSOP 封装



LTC3129EMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.31（1000+个）

LTC3129EMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.31（1000+个）

LTC3129EUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4（100-499个）；3.31（1000+个）

LTC3129EUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4（100-499个）；3.31（1000+个）

LTC3129IMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LTC3129IMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LTC3129IMSE-1#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LTC3129IUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

LTC3129IUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.46（100-499个）；3.64（1000+个）

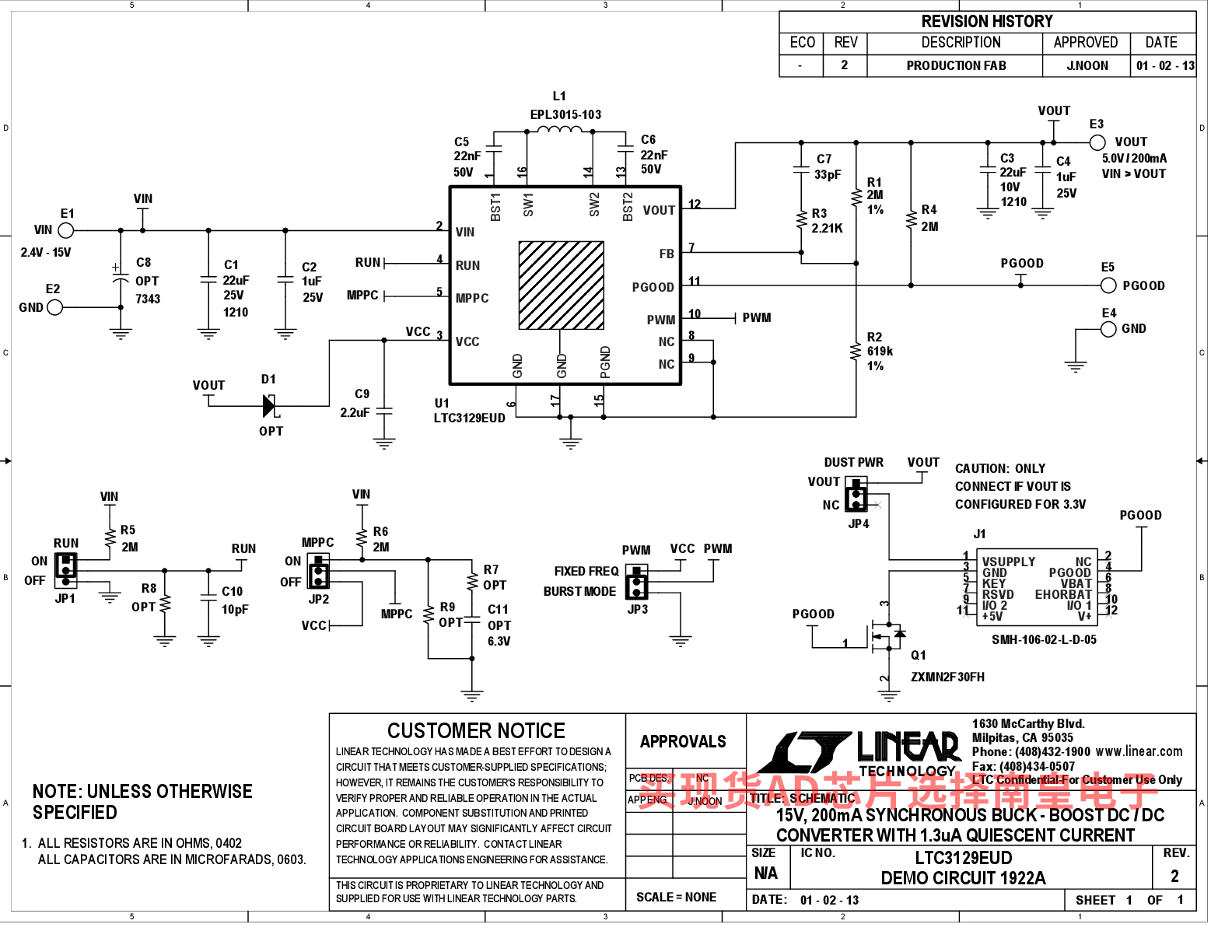

DC1922A：LTC3129 Demo Board | Micropower, Sync Buck-Boost, 2.42V ≤ VIN ≤ 15V, VOUT = 5V @ 200mA

演示电路 1922A 内置 LTC3129，一款高效率 200mA 降压-升压型 DC/DC 转换器，具有 VIN 和 VOUT 宽电压范围。DC1922A 演示板有两种用户可选的工作模式：突发工作模式（Burst Mode）和固定频率 PWM (JP3)。还有一个用于使能转换器(JP1)的精确可编程 RUN 引脚。LTC3129 还集成了最大功率点控制功能，该功能可针对输入源为太阳能电池或者本质安全应用或高 ZOUT 热电发生器(TEG)等高阻抗器件的应用进行使能(JP2)。

DC1922A 的输入电压范围为2.42V 至 15V，输出电压设置为 5.0V。在转换器启动后，如 VCC 已反馈，LTC3129 可采用低至 1.92V 的 VIN 工作。该演示板提供 VCC(D1) 反馈功能选项，以便提高一些 5V 输出应用的效率或采用低至 1.92V 的 VIN 工作。
