LTC3128（具准确输入电流限值的 3A、单片式、降压-升压型超级电容器充电器和平衡器）-AD代理

LTC3128的基本参数

制造厂商：AD
产品类别：超级电容器充电器
技术类目：超级电容器充电器
功能描述：具准确输入电流限值的 3A、单片式、降压-升压型超级电容器充电器和平衡器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC3128的产品详情：

LTC3128 是一款高效率、降压-升压型 DC/DC 超级电容器充电器。其可在输入电压高于、低于或等于输出电压的情况下高效运作。LTC3128 具有准确的可编程平均输入电流限值、主动电荷平衡功能和可编程最大电容器电压。这种特性组合使得 LTC3128 非常适合于对后备电源系统中的大电容器进行安全的充电和保护。输入电流限值和最大电容器电压均采用单个电阻器来设置。平均输入电流可在一个 0.5A 至 3A 的可编程范围内进行准确的控制，而个别的最大电容器电压则可以设定在 1.8V 至 3.0V 之间。

LTC3128 的其他特点包括在突发模式 (Burst Mode) 操作中从VOUT 吸收的静态电流<2μA、准确的电源良好和电源故障指示器、以及热过载保护功能。LTC3128 采用扁平的耐热性能增强型 20 引脚 4mm x 5mm x 0.75mm QFN 封装和 24 引脚 TSSOP 封装。

应用

基于超级电容器的后备电源
存储器后备
服务器、RAID、RF 系统
工业、通信、计算

LTC3128的优势和特点：

准确度达 ±2% 的可编程 (高达 3A) 平均输入电流限值
可编程最大电容器电压限值
主动电荷平衡用于实现不匹配电容器的快速充电
可给单个电容器或堆叠式电容器充电
VIN 范围：1.73V 至 5.5V
VOUT 范围：1.8V 至 5.5V
当充电时从 VOUT 吸收的静态电流 <2μA
在停机模式中提供输出断接：<1μA IQ 停机电流
电源良好比较器
电源故障指示器

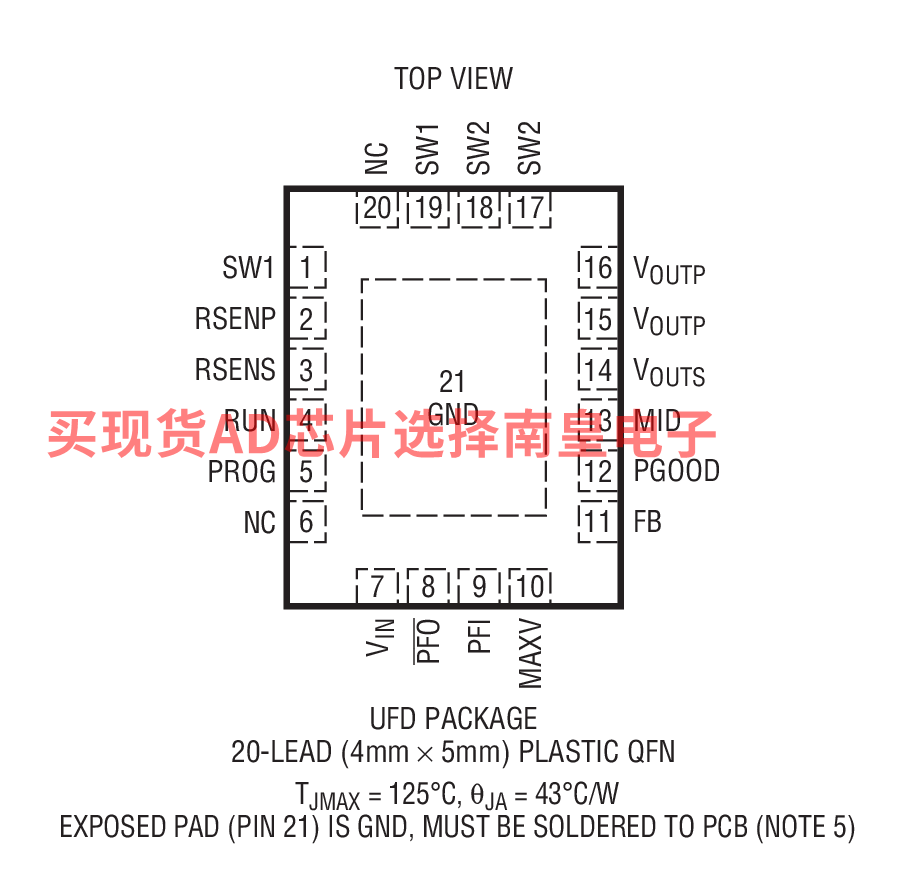

耐热性能增强型 20 引脚 (4mm x 5mm x 0.75mm) QFN 封装和 24 引脚 TSSOP 封装

LTC3128具体的完整产品型号参数及价格（美元）：

LTC3128EFE#PBF，封装：24-Lead TSSOP w/ EP，包装形式及数量：管装，62，工作温度：-40 to 125C，AD官网报价：6.05（100-499个）；4.96（1000+个）

LTC3128EFE#TRPBF，封装：24-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.05（100-499个）；4.96（1000+个）

LTC3128EUFD#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：5.39（100-499个）；4.41（1000+个）

LTC3128EUFD#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.39（100-499个）；4.41（1000+个）

LTC3128IFE#PBF，封装：24-Lead TSSOP w/ EP，包装形式及数量：管装，62，工作温度：-40 to 125C，AD官网报价：6.59（100-499个）；5.4（1000+个）

LTC3128IFE#TRPBF，封装：24-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.59（100-499个）；5.4（1000+个）

LTC3128IUFD#PBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：5.79（100-499个）；4.74（1000+个）

LTC3128IUFD#TRPBF，封装：20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：5.79（100-499个）；4.74（1000+个）

LTC3128的评估套件：

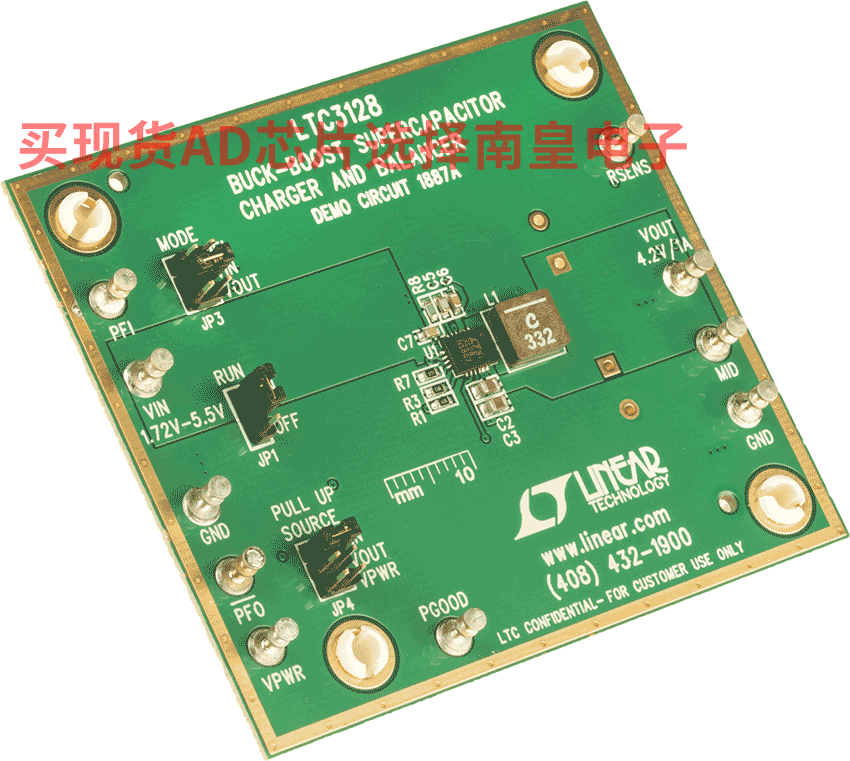

DC1887A：LTC3128 Demo Board | 2-Cell Supercap Charger and Balancer: 1.72VIN to 5.5VIN @ up to 3A

Demonstration circuit 1887 is a DC/DC supercapacitor buck-boost charger and balancer converter featuring the LTC3128. The DC1887A operates over 1.72V to 5.5V input and charges the output up to 5.5V. Also, the LTC3128 has 2% precision input current limit, which allows the circuit to operate effectively with current limited input power sources like the USB. The 1.2MHz switching frequency operation results in a small and efficient circuit. The converter provides high output voltage accuracy (typically ±2%) over a 1.72V to 5.5V input. The demonstration circuit can be easily modified to generate different output voltages.

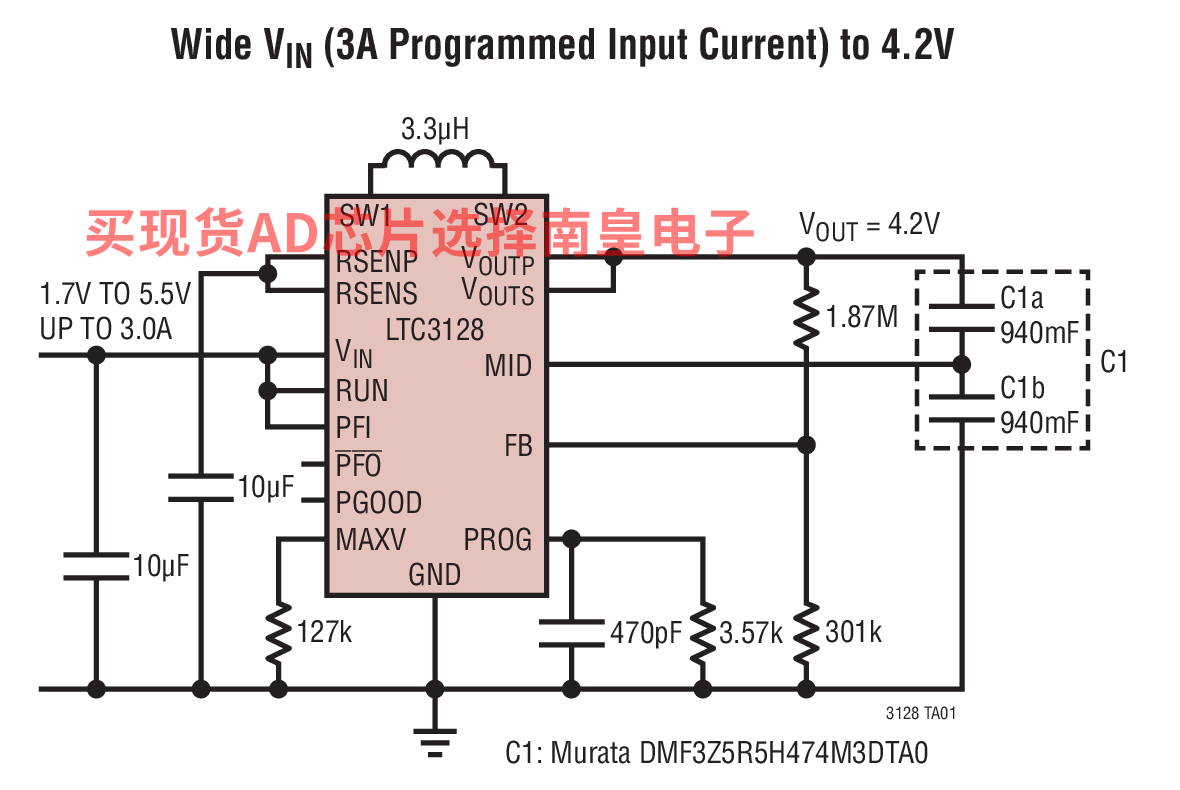

LTC3128的电路图解：

LTC3128的评估套件：
