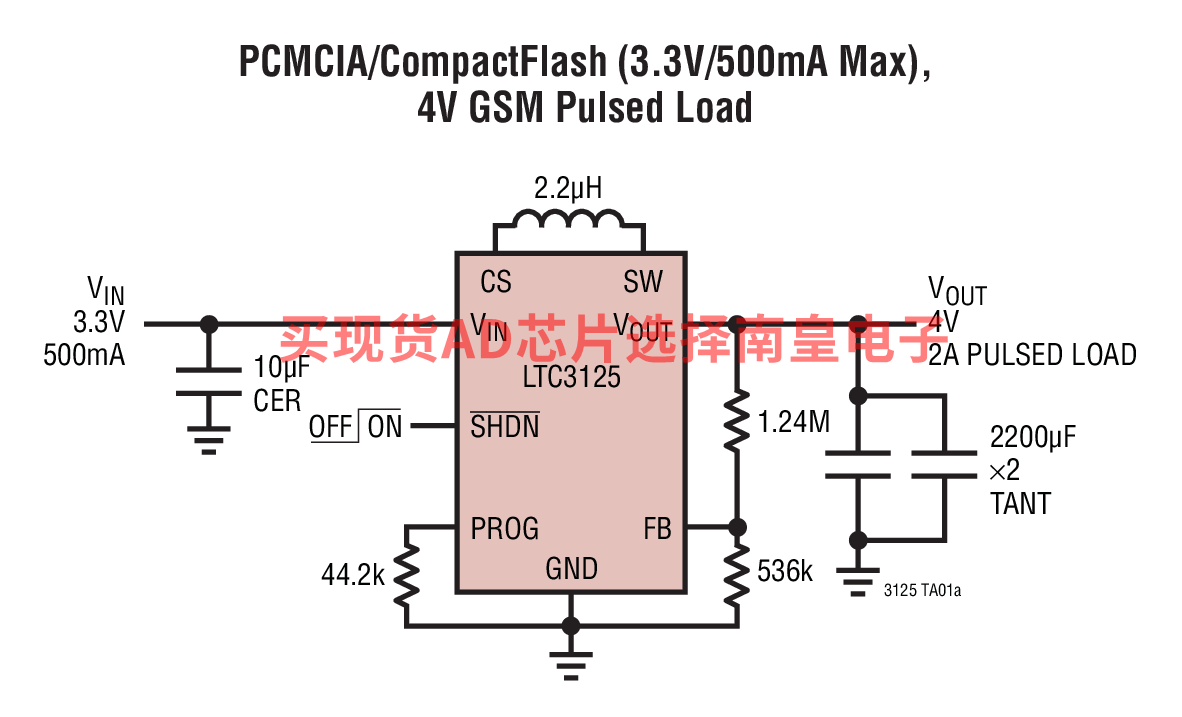

LTC3125 是一款高效率、同步升压型 DC/DC 转换器，具有一个准确的可编程平均输入电流限值。电阻可编程的平均输入电流限值在 500mA 时准确度为 5%，而且适合于众多的应用。在移动计算领域中，GSM 和 GPRS 卡需要远远超过 PC 卡和 CompactFlash 插槽处理能力的高电流脉冲。LTC3125 与一个存储电容器配合使用，可在其能力范围之内安全地保持插槽电源，从而提供了一款高性能且简单的解决方案。

同步整流实现了高效率，而 1.6MHz 开关频率则较大限度地缩减了解决方案的占板面积。电流模式 PWM 设计在内部进行补偿。输出断接功能允许负载在停机模式中放电，同时还起到了浪涌电流限制的作用。

其他特点包括 <1μA 的停机电流、短路和热过载保护功能。LTC3125 采用扁平 0.75mm x 2mm x 3mm DFN 封装。

• GSM / GPRS PCMCIA / CompactFlash PC 卡调制解调器
• 无线紧急定位装置
• 便携式无线电装置
• 超级电容充电器

• 可编程的平均输入电流限值
• 5% 输入电流准确度
• 200mA 至 1000mA 编程范围
• VIN：1.8V 至 5.5V，VOUT：2V 至 5.25V
• 支持高电流 GSM / GPRS 负载突发脉冲
• 可在 VIN > VOUT 的条件下运作
• 1.6MHz 固定频率操作
• 内部电流检测电阻器
• 1.2A 峰值电流限值
• 效率高达 93%
• 在停机模式中将输出断接
• 软起动功能
• 低静态电流突发模式 (Burst Mode) 操作
• 采用 2mm x 3mm x 0.75mm DFN 封装

LTC3125EDCB#TRMPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：3（100-499个）；2.53（1000+个）

LTC3125EDCB#TRPBF，封装：8-Lead DFN (2mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3（100-499个）；2.53（1000+个）

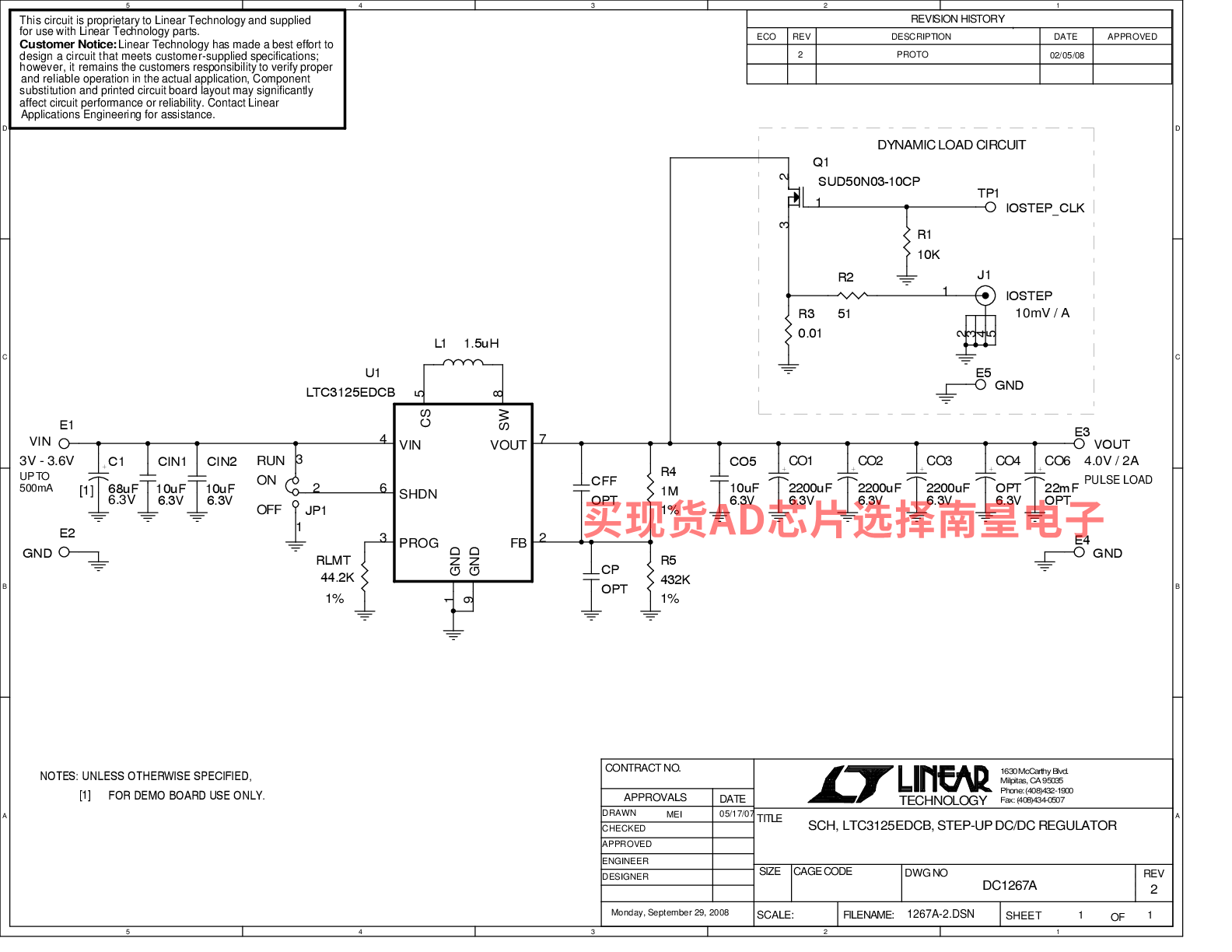

DC1267A：LTC3125EDCB Demo Board | 1.5A Switch, 3.3V Input, VOUT = 4V @ 500mA (2A Pulses)

Demonstration circuit 1267A is a step-up DC/DC regulator featuring the LTC3125EDCB and is ideally suited for pulsed load applications where the input current needs to be limited. Demonstration circuit 1267A is configured for 500mA maximum input current limit and can handle pulsed load currents of up to 2A, with duty cycles of up to 15%. The input voltage range is 3.3V ±10%.
