LTC3107 是一款高度集成的 DC/DC 转换器，其设计用于通过收集和管理来自极低输入电压电源 (例如：热电发生器 [TEG] 和热电堆) 的多余能量以延长低功率无线系统中主电池的寿命。升压型拓扑可采用低至 20mV 的输入电压运作。

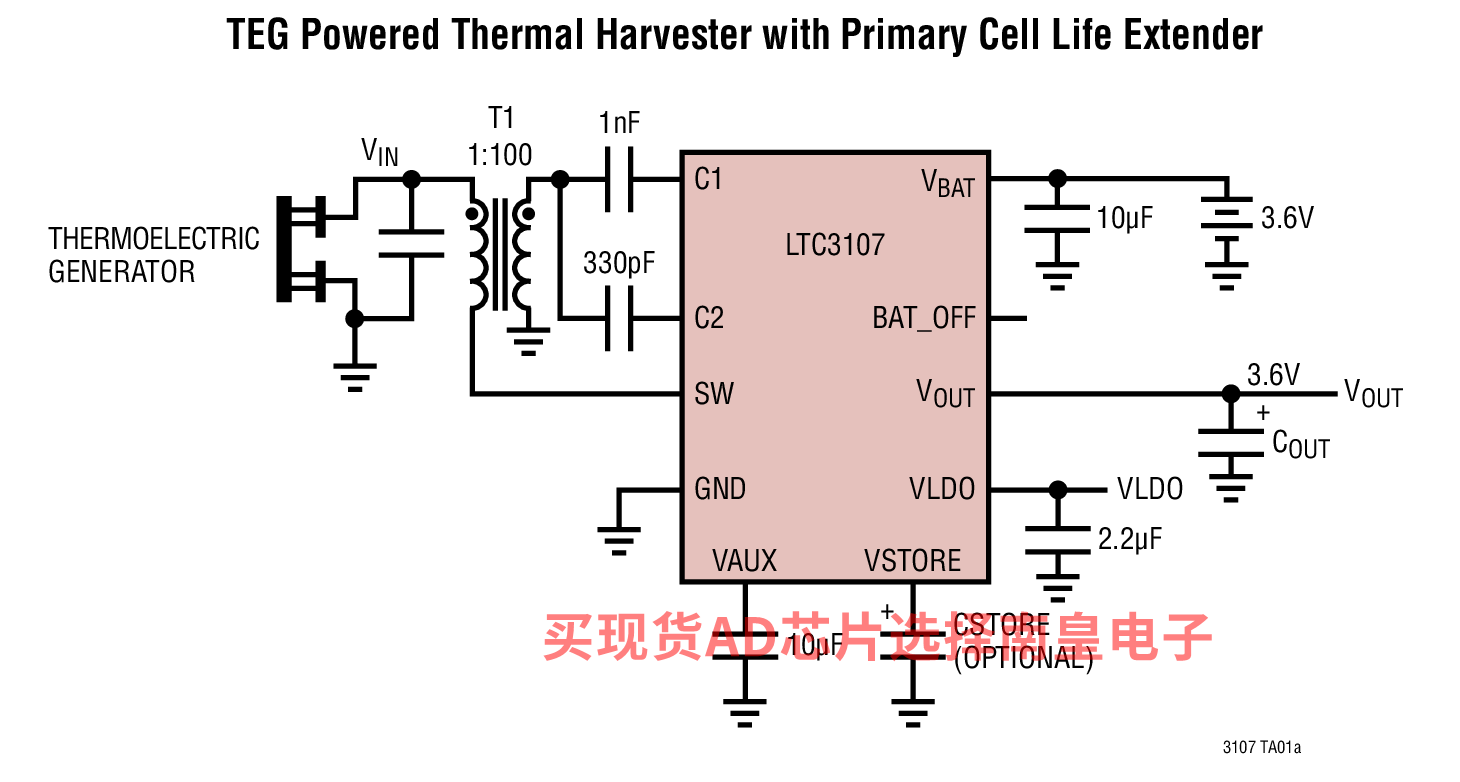

LTC3107 采用一个小型升压变压器，其提供了一款完整的电源管理解决方案，适合于那些依靠一个主电池工作的典型无线传感器应用。2.2V LDO 可用于为一个外部微处理器供电，而主输出电压则可自动调整以与主电池的电压相匹配。在有收集能量可用的情况下，LTC3107 可从电池电源无缝切换至收集能量电源，因而延长了电池的使用寿命。BAT_OFF 指示器可用于跟踪电池的使用情况。一个任选的存储电容器负责累积多余的收集能量，从而进一步延长电池寿命。

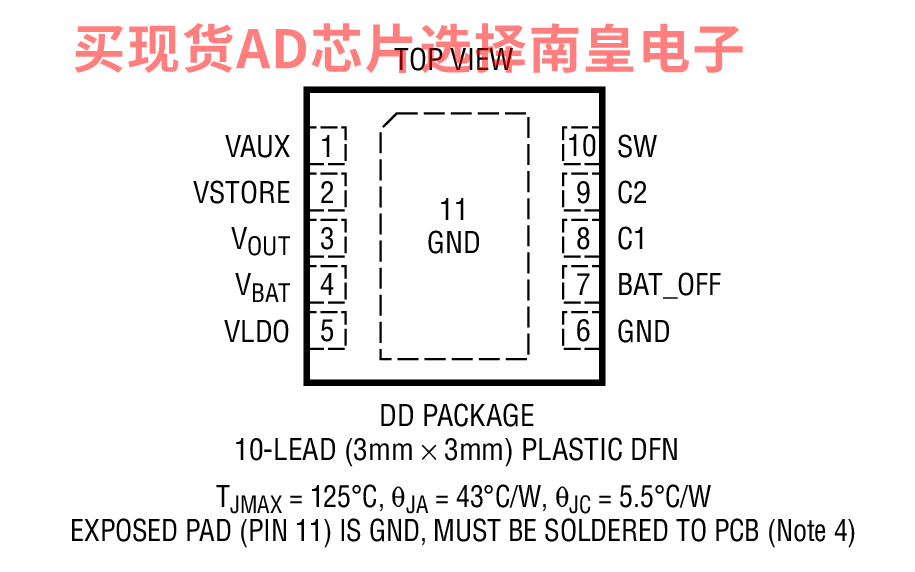

LTC3107 采用小外形的耐热性能增强型 10引脚 (3mm x 3mm) DFN 封装。

• 工业无线感测
• 远程传感器和无线电电源
• HVAC
• 自动计量
• 楼宇自动化、安保
• 预见性维护、状态监视

• 热能收集辅助的电源管理系统
  • VOUT 跟踪主电池电压
  • 2.2V LDO 输出
  • 储能输出，箝位至 4.3V
• 可采用低至 20mV 的输入运作
• 电池工作指示器 (BAT_OFF)
• 从电池吸收的 IQ：
  • 采用能量收集时为 80nA
  • 无能量收集时为 6μA
• 标准和紧凑型升压变压器
• 小外形的耐热性能增强型 10引脚 (3mm x 3mm) DFN 封装

LTC3107EDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.31（1000+个）

LTC3107EDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.05（100-499个）；3.31（1000+个）

LTC3107IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；3.86（1000+个）

LTC3107IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.72（100-499个）；3.86（1000+个）

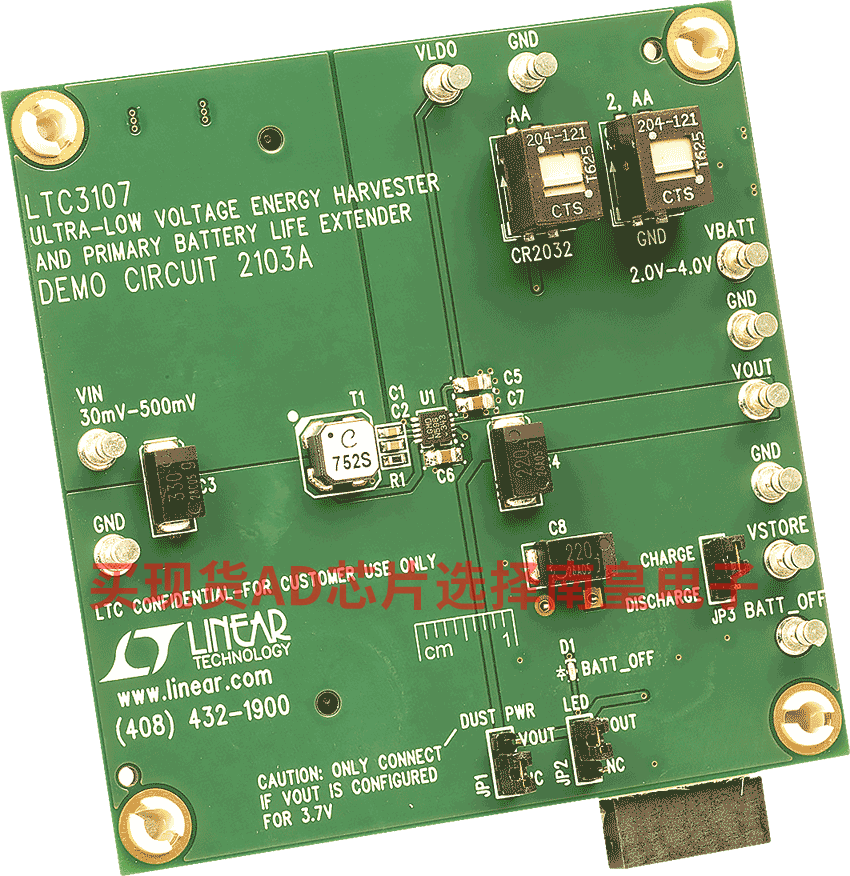

DC2103A：LTC3107 Demo Board | 20mV Start-up Energy Harvester and Battery Life Extender

Demonstration circuit 2103A featuring the LTC3107 is a highly integrated DC/DC converter designed to extend the life of a primary battery in low power wireless systems by harvesting and managing surplus energy from extremely low input voltage sources such as thermoelectric generators (TEG). The step-up topology operates from input voltages as low as 20mV.

DC2321A：具有电子墨水显示器的 Dust 能量收集演示板，专为连接至 DC2344A 或 DC2509A 而设计

演示电路 2321A 是一款低功率无线传感器节点开发平台，其配备了一个用于用户反馈的电子墨水显示器。该系统能够监视和管理其可用能量、记录来自传感器的信息、和通过一个无线网络共享该数据。

该演示板专为连接至 DC2344A 或 DC2509A 能量收集演示电路板而设计，DC2344A 和 DC2509A 输出一个稳定的电源以及来自能量收集 IC 及其备份电池的状态信息。DC2321A 上的两个库伦计数器使得处理器能够监视这些电池的能量输出，该能量输出将根据可从系统周围环境收集的能量多少而变化。

必须采用一个 DC2274A-A SmartMesh 管理器以评估 DC2321A 的网络特性。
