LTC3106 是一款高度集成的超低电压降压-升压型 DC/DC 转换器，其具有专为多电源、低功率系统而优化的自动 PowerPath 管理功能。在无负载条件下，LTC3106 仅吸收 1.6μA，并可采用任一输入电源产生高达 5V 的输出电压。

如果主电源不可用，则 LTC3106 将无缝地切换至备用电源。LTC3106 可兼容可再充电电池或主电池，并能够在可使用某种剩余能量时对备用电池进行涓流充电。任选的最大功率点控制功能可确保电源与负载之间的功率传输得到优化。输出电压和备用电压 VSTORE 采用数字方式进行设置，从而减少了所需的外部组件数目。零功率 “货架模式” (Shelf Mode) 可确保当备用电池被置于长时间地连接至 LTC3106 的情况下保持充电状态。

其他特点包括一个准确的接通电压、一个用于 VOUT 的电源良好指示器、一个针对较低功率应用的 100mA 用户可选峰值电流限制设定值、热停机、以及用户可选的备用电源和输出电压。

• 无线传感器网络
• 家庭或办公大楼自动化
• 能量收集
• 远程传感器

• 具集成型电源通路 (PowerPath) 管理器的双输入降压-升压
• 超低启动电压：850mV (起动时未采用备用电源)，300mV (起动时采用了一个备用电源)
• 可兼容主电池或可再充电备用电池
• 可采用数字方式来选择的 VOUT 和 VSTORE
• 最大功率点控制
• 超低静态电流：1.6μA
• 可在 VIN 或 VSTORE 高于、低于或等于输出的情况下提供稳定的输出
• 可任选的备用电池涓流充电器
• “货架模式” (Shelf Mode) 提供断开功能以保持电池在货架上的寿命
• 突发模式 (Burst Mode) 操作
• 准确的 RUN 引脚门限
• 电源良好输出电压指示器
• 可选的峰值电流限值：90mA / 650mA
• 采用耐热性能增强型 3mm x 4mm 16 引脚 QFN 和 20 引脚 TSSOP 封装



LTC3106EFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 125C，AD官网报价：4.24（100-499个）；3.5（1000+个）

LTC3106EFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.24（100-499个）；3.5（1000+个）

LTC3106EUDC#PBF，封装：20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：3.99（100-499个）；3.3（1000+个）

LTC3106EUDC#TRPBF，封装：20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.99（100-499个）；3.3（1000+个）

LTC3106IFE#PBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：管装，74，工作温度：-40 to 125C，AD官网报价：4.62（100-499个）；3.82（1000+个）

LTC3106IFE#TRPBF，封装：20-Lead TSSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.62（100-499个）；3.82（1000+个）

LTC3106IUDC#PBF，封装：20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.39（100-499个）；3.63（1000+个）

LTC3106IUDC#TRPBF，封装：20-Lead QFN (3mm x 4mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.39（100-499个）；3.63（1000+个）

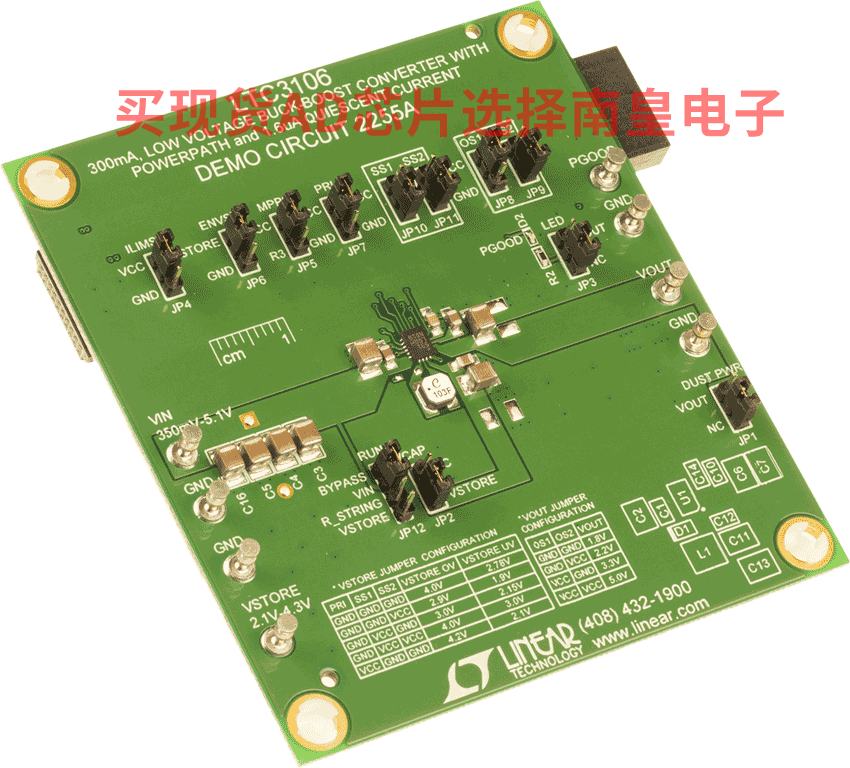

DC2255A：LTC3106EUDC Demo Board | Buck-Boost, 0.35V ≤ VIN ≤ 5.1V; VOUT = 1.8/2.2/3.3/5V @ 300mA

Demonstration circuit DC2255A features the LTC3106, an ultralow input voltage buck-boost DC/DC converter with automatic PowerPath management optimized for multisource, low power systems.The DC2255A has four user-selectable output voltages: 1.8V, 2.2V, 3.3V and 5V.Output current can be up to 300mA (for VIN > VOUT). the LTC3106 operates with input voltages as low as 0.35V, andBurst Mode operation architecture allows itto run very efficiently with as little as 1.6μA of input current at no load.

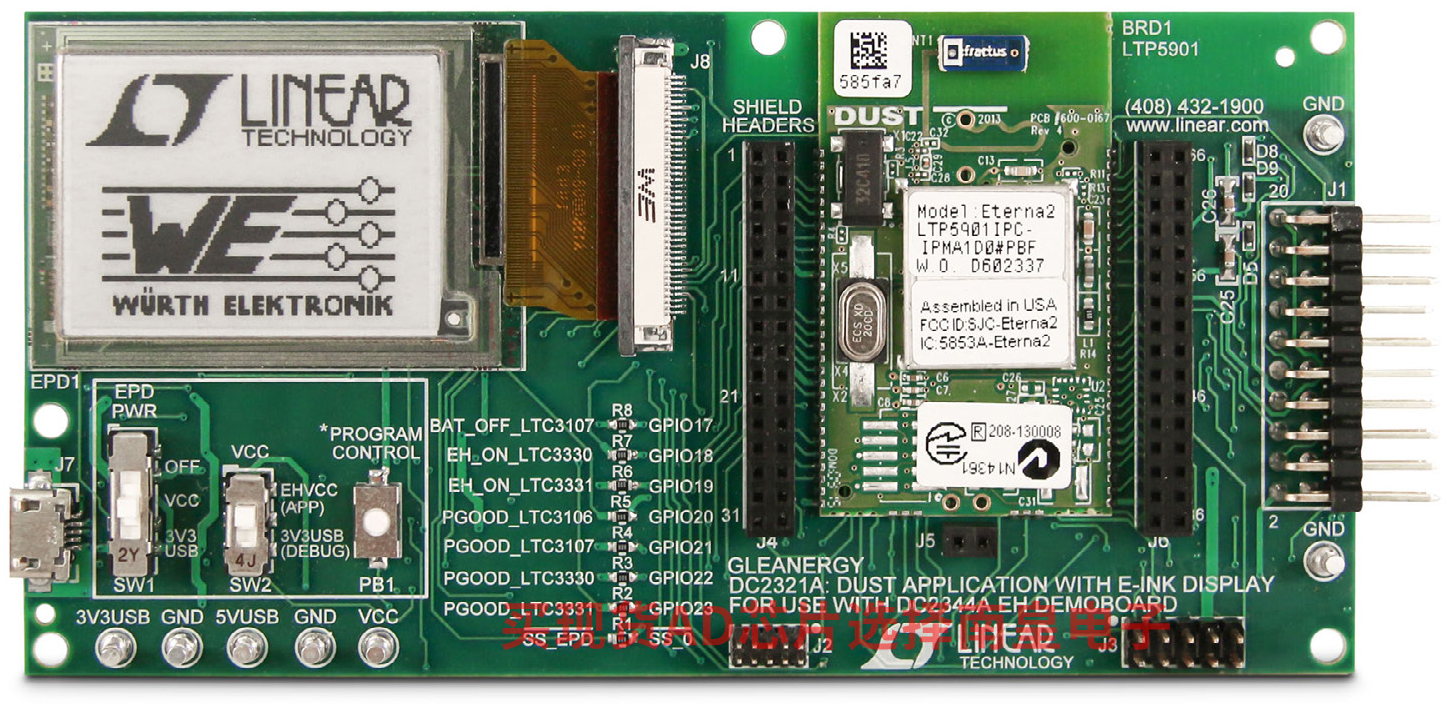

DC2321A：具有电子墨水显示器的 Dust 能量收集演示板，专为连接至 DC2344A 或 DC2509A 而设计

演示电路 2321A 是一款低功率无线传感器节点开发平台，其配备了一个用于用户反馈的电子墨水显示器。该系统能够监视和管理其可用能量、记录来自传感器的信息、和通过一个无线网络共享该数据。

该演示板专为连接至 DC2344A 或 DC2509A 能量收集演示电路板而设计，DC2344A 和 DC2509A 输出一个稳定的电源以及来自能量收集 IC 及其备份电池的状态信息。DC2321A 上的两个库伦计数器使得处理器能够监视这些电池的能量输出，该能量输出将根据可从系统周围环境收集的能量多少而变化。

必须采用一个 DC2274A-A SmartMesh 管理器以评估 DC2321A 的网络特性。
