- 制造厂商：AD
- 产品类别：能量收集
- 技术类目：内部电源开关降压稳压器
- 功能描述：2.6μA 静态电流、15V、300mA 同步降压型 DC/DC 转换器和 10mA LDO
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
LTC3104 是一款采用电流模式架构的高效率、单片式同步降压型转换器，能提供 300mA 的输出电流。LTC3104 包括一个集成的可调 10mA LDO，用于给对噪声敏感的功能电路供电。
LTC3104 提供了两种操作模式：自动突发模式操作和强制连续模式，从而使用户能够优化输出电压纹波、噪声和轻负载效率。当启用突发模式操作时，无负载条件下的典型 DC 输入电源电流减小至 2.6μA，因而较大限度地提高了轻负载时的效率。而选择强制连续模式则可执行非常低噪声的恒定频率 (1.2MHz) 操作。
此外，LTC3104 还包括一个准确的 RUN 比较器、热过载保护电路、一个电源良好输出和一种集成的软起动功能电路，以保证电源系统上电处于良好受控状态。
应用
- 远程传感器网络
- 分布式电源系统
- 多节电池的电池组或超级电容器稳压器
- 能量收集器
- 便携式仪器
- 低功率无线系统
- 超低静态电流：2.6μA

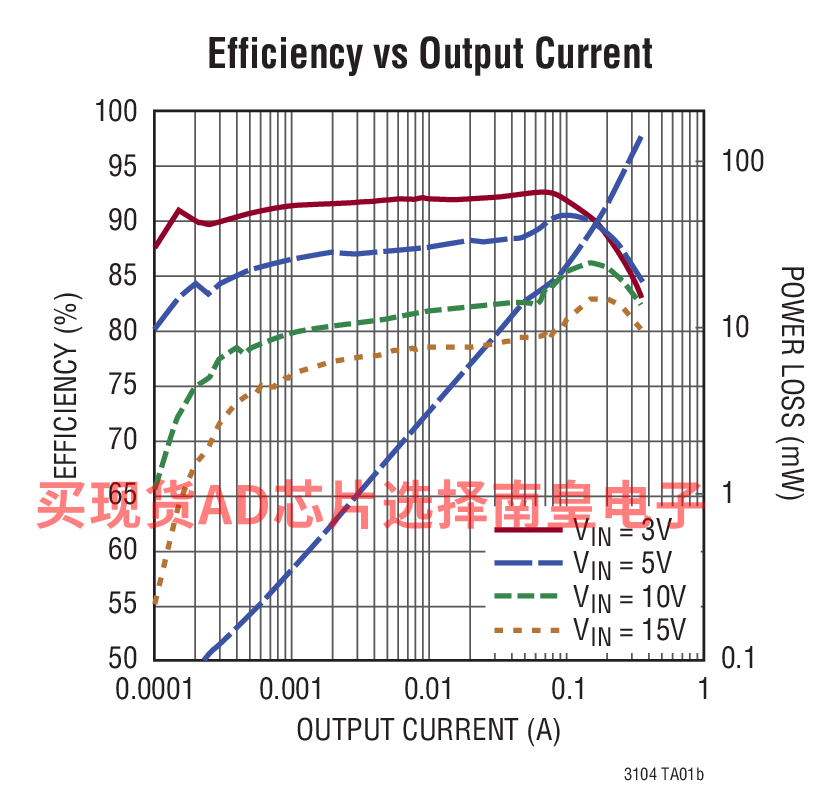

- 同步整流：效率高达 95%
- 宽 VIN 范围：2.5V 至 15V
- 宽 VOUT 范围：0.6V至13.8V
- 300mA 输出电流
- 用户可选的自动突发模式 (Burst Mode) 操作或强制连续操作
- 准确和可编程的 RUN 引脚门限
- 1.2MHz 固定频率 PWM
- 内部补偿
- 用于 VOUT 的电源良好状态输出
- 10mA 可调 LDO
- 采用耐热性能增强型 3mm x 4mm x 0.75mm、14 引脚 DFN 封装和 16 引脚 MSOP 封装
LTC3104EDE#PBF，封装：14-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：3.7（100-499个）；3.04（1000+个）
LTC3104EDE#TRPBF，封装：14-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.7（100-499个）；3.04（1000+个）
LTC3104EMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.7（100-499个）；3.04（1000+个）
LTC3104EMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.7（100-499个）；3.04（1000+个）
LTC3104IDE#PBF，封装：14-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：管装，91，工作温度：-40 to 125C，AD官网报价：4.04（100-499个）；3.31（1000+个）
LTC3104IDE#TRPBF，封装：14-Lead DFN (4mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.04（100-499个）；3.31（1000+个）
LTC3104IMSE#PBF，封装：16-Lead MSOP w/ EP，包装形式及数量：管装，37，工作温度：-40 to 125C，AD官网报价：3.99（100-499个）；3.32（1000+个）
LTC3104IMSE#TRPBF，封装：16-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.99（100-499个）；3.32（1000+个）

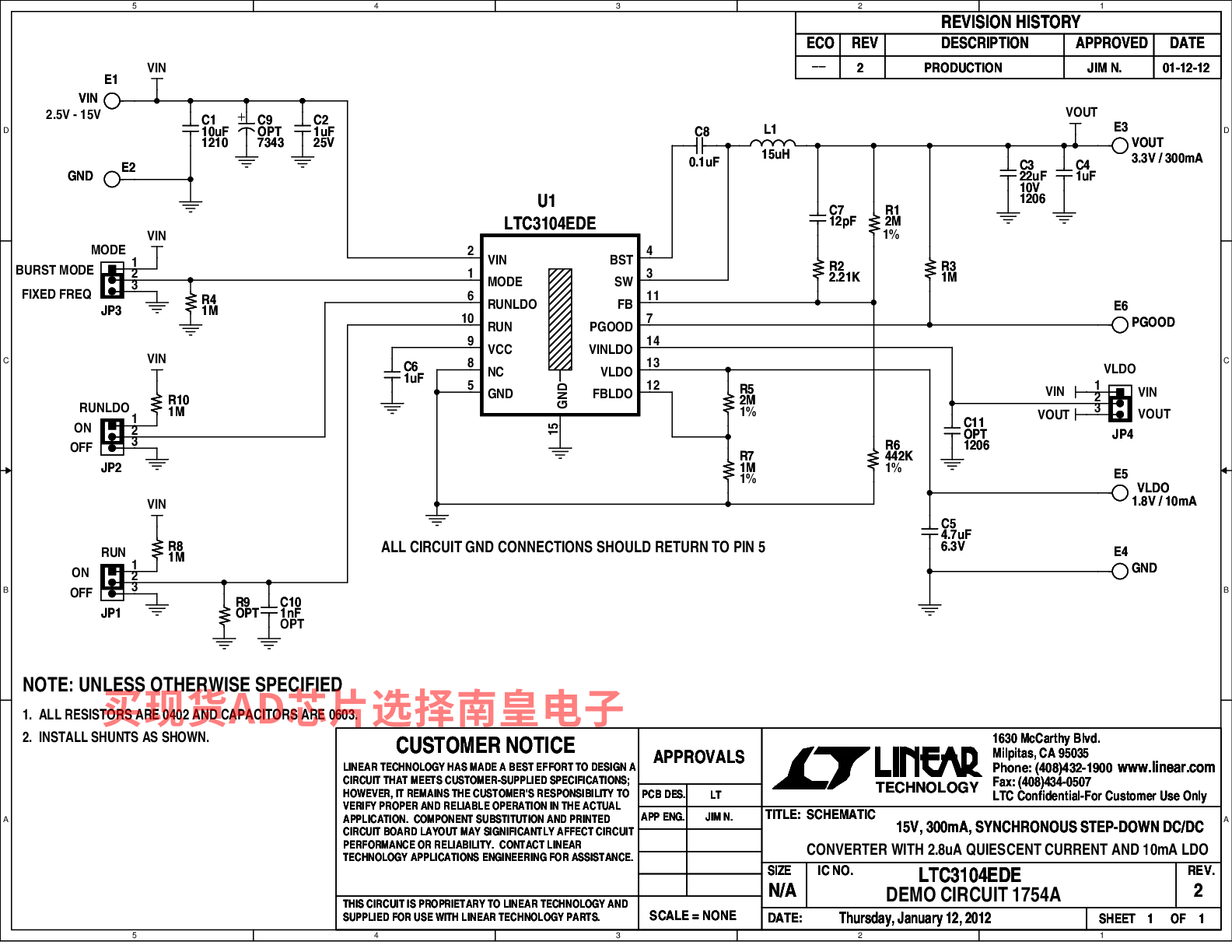

DC1754A：LTC3104EDE Demo Board | 2.5V to 15V input, 3.3V at 300mA (Buck) and 1.8V at 10mA (LDO)
Demonstration Circuit 1754A features the LTC3104, a high efficiency, monolithic synchronous step-down converter using a current mode architecture capable of supplying 300mA of output current. The IC operates with a fixed frequency oscillator at 1.2MHz. The LTC3104 also incorporates a programmable LDO which can be operated from VIN, VOUT or an independent supply. The LDO can also be independently turned off or on.
The LTC3104 operates with a 2.5V to 15V input voltage range. The demo board has been designed with the main output set to 3.3V and the LDO output (VLDO) to 1.8V.
