LTC3103 是一款采用电流模式架构的高效率、单片式同步降压型转换器，能提供 300mA 的输出电流。

LTC3103 提供了两种操作模式：自动突发模式操作和强制连续模式，从而使用户能够优化输出电压纹波、噪声及轻负载效率。当启用突发模式操作时，无负载条件下的典型 DC 输入电源电流减小至 1.8μA，因而较大限度地提高了轻负载时的效率。而选择强制连续模式则可执行非常低噪声的恒定频率 (1.2MHz) 操作。

此外，LTC3103 还包括一个准确的 RUN 比较器、热过载保护电路、一个电源良好输出和一种集成型软起动功能电路以确保电源系统上电处于良好受控状态。

应用

• 远程传感器网络
• 分布式电源系统
• 多节电池或超级电容器稳压器
• 能量收集器
• 便携式仪器
• 低功率无线系统

• 超低静态电流：1.8μA

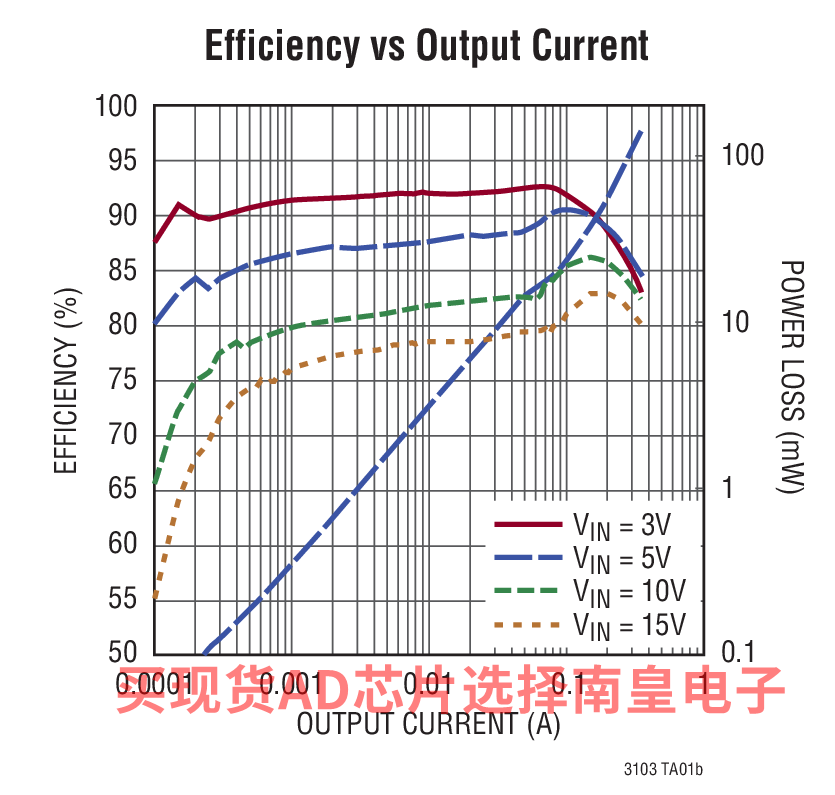

• 同步整流：效率高达 95%
• 宽 VIN 范围：2.5V 至 15V
• 宽 VOUT 范围：0.6V 至 13.8V
• 300mA 输出电流
• 可由用户选择的自动突发模式 (Burst Mode) 或强制连续操作

• 准确和可编程的 RUN 引脚门限
• 1.2MHz 固定频率 PWM
• 内部补偿
• 用于 VOUT 的电源良好状态输出

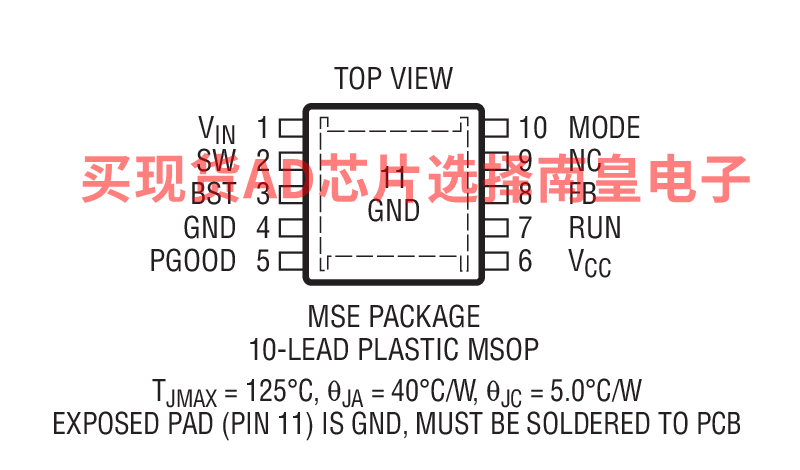

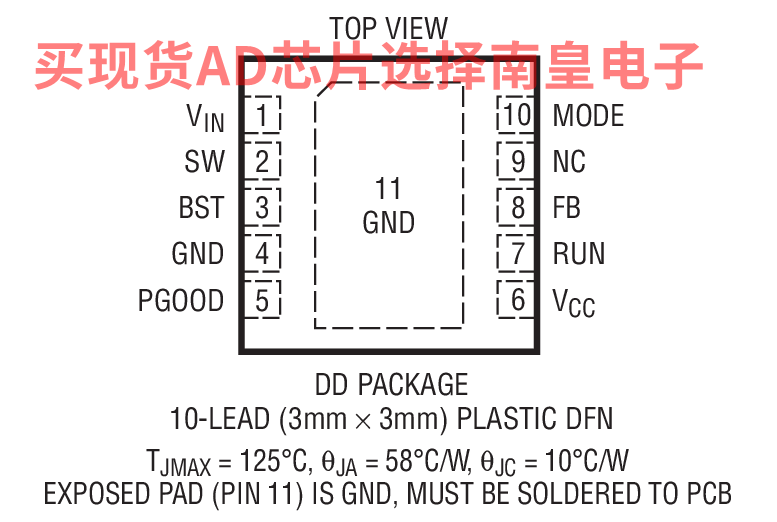

• 采用耐热性能增强型 3mm x 3mm x 0.75mm、10 引脚 DFN 封装和 10 引脚 MSOP 封装

LTC3103EDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.39（100-499个）；2.76（1000+个）

LTC3103EDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.39（100-499个）；2.76（1000+个）

LTC3103EMSE#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.39（100-499个）；2.76（1000+个）

LTC3103EMSE#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.39（100-499个）；2.76（1000+个）

LTC3103IDD#PBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：3.72（100-499个）；3.04（1000+个）

LTC3103IDD#TRPBF，封装：10-Lead DFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.72（100-499个）；3.04（1000+个）

LTC3103IMSE#PBF，封装：10-Lead MSOP w/ EP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：3.72（100-499个）；3.04（1000+个）

LTC3103IMSE#TRPBF，封装：10-Lead MSOP w/ EP，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：3.72（100-499个）；3.04（1000+个）

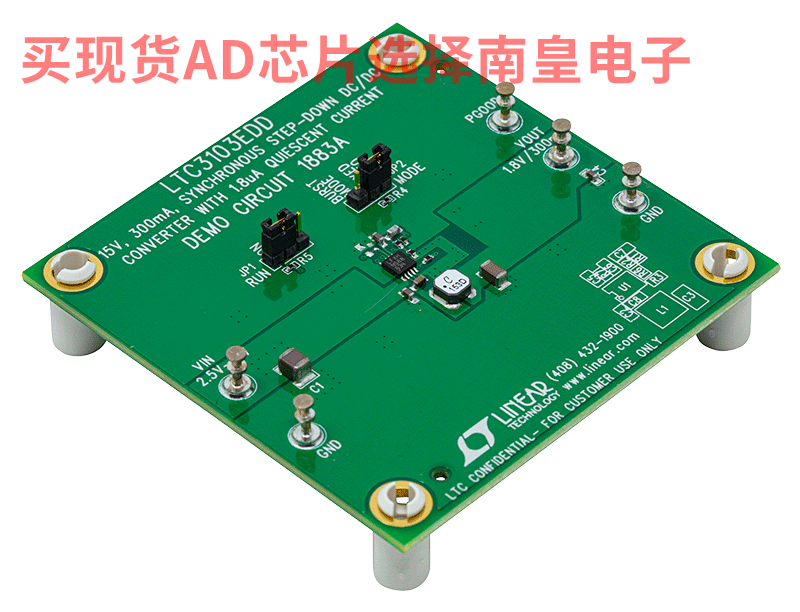

DC1883A：LTC3103EDD演示板 I 2.5 ≤ VIN ≤ 15V，VOUT = 1.8V (300mA)

演示电路 1883A 内置一款高效率、单芯片同步降压转换器 LTC3103，采用电流模式架构且能够提供 300mA 输出电流。IC 在 1.2MHz 下采用固定频率振荡器工作。LTC3103 有两种用户可选的(JP2)工作模式：突发工作模式（Burst Mode）和强制连续模式（固定频率 PWM）。IC 具有内部补偿和精确可编程 RUN 引脚。

LTC3103 的输入电压范围为 2.5V 至 15V。该演示板设计的主输出电压设置为 1.8V。
