LTC3100 集成了一个高效率 700mA 同步升压型转换器、一个 250mA 同步降压型转换器和一个 100mA LDO 稳压器。LTC3100 具有一个 0.65V 至 5V 的宽输入电压范围。降压型转换器可由升压型转换器的输出或从一个 1.8V 至 5.5V 的分离电源来供电。LDO 还可被用作升压型转换器输出端上的一个排序开关。

1.5MHz 的开关频率允许使用纤巧、扁平的电感器和陶瓷电容器，因而较大限度地缩减了解决方案的占板面积。开关稳压器采用电流模式控制，并在内部进行补偿，从而减少了外部元件数目。每个转换器可自动地变换至突发模式操作，以在整个负载范围内保持高效率。对于低噪声应用，可以停用突发模式操作。集成 LDO 提供了第三个低噪声、低压差电源。

抗振铃电路通过在不连续模式中对升压电感器进行阻尼来降低 EMI。其他的特点包括低于 1μA 的停机电流和过热停机功能。LTC3100 采用 16 引脚 3mm x 3mm x 0.75mm QFN 封装。

• 条形码阅读器
• 医疗仪器
• 低功率便携式电子设备

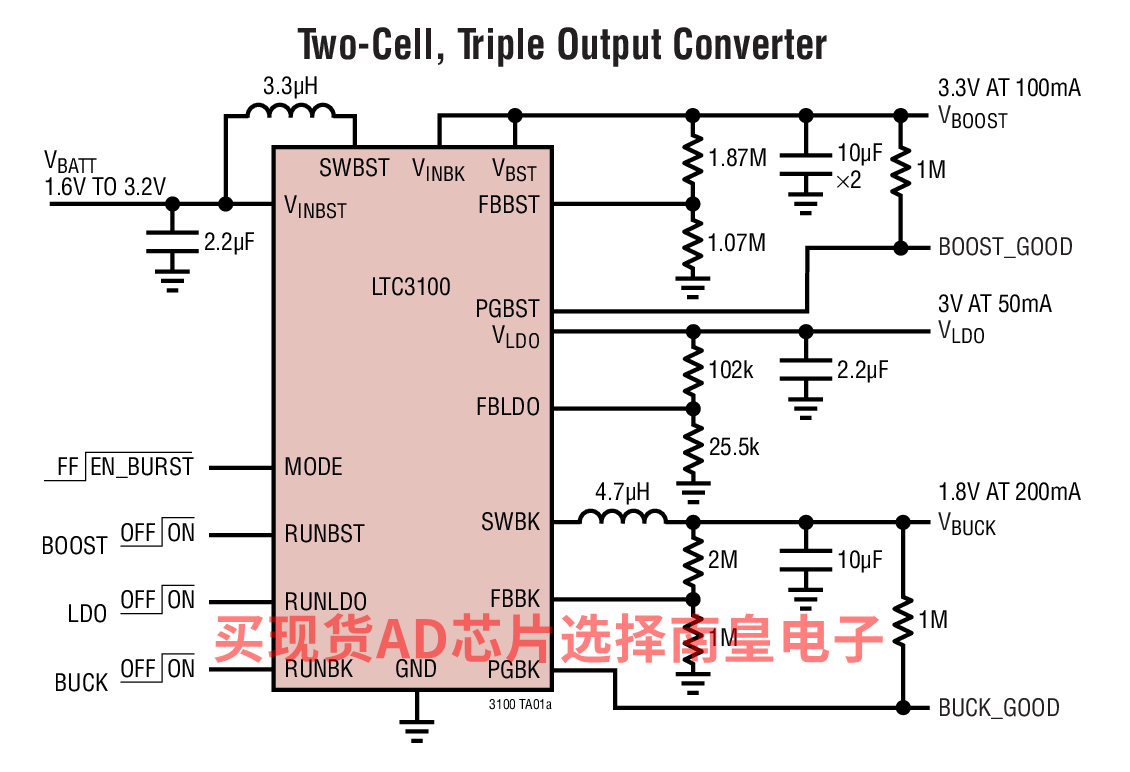

• 极其紧凑的三电源轨解决方案
• 突发模式 (Burst Mode) 操作，IQ = 15μA
• 1.5MHz 固定频率操作
• 电源良好指示器
• 700mA 同步升压型 DC/DC
  • 0.65V 至 5V VIN 范围
  • 1.5V 至 5.25V VOUT 范围

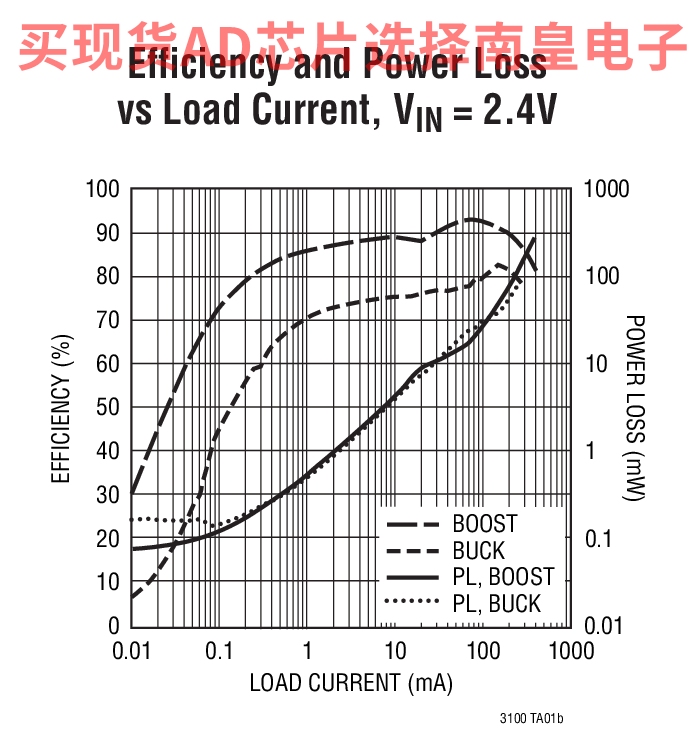

  • 94% 峰值效率
  • VIN > VOUT 操作
  • 输出断接
• 250mA 同步降压型 DC/DC

  • 1.8V 至 5.5V VIN 范围
  • 0.6V 至 5.5V VOUT 范围
• LDO (VIN 在内部连接至 VBST)

  • 0.6V 至 5.25V VOUT 范围
  • 200mV 压差电压 (在 100mA)

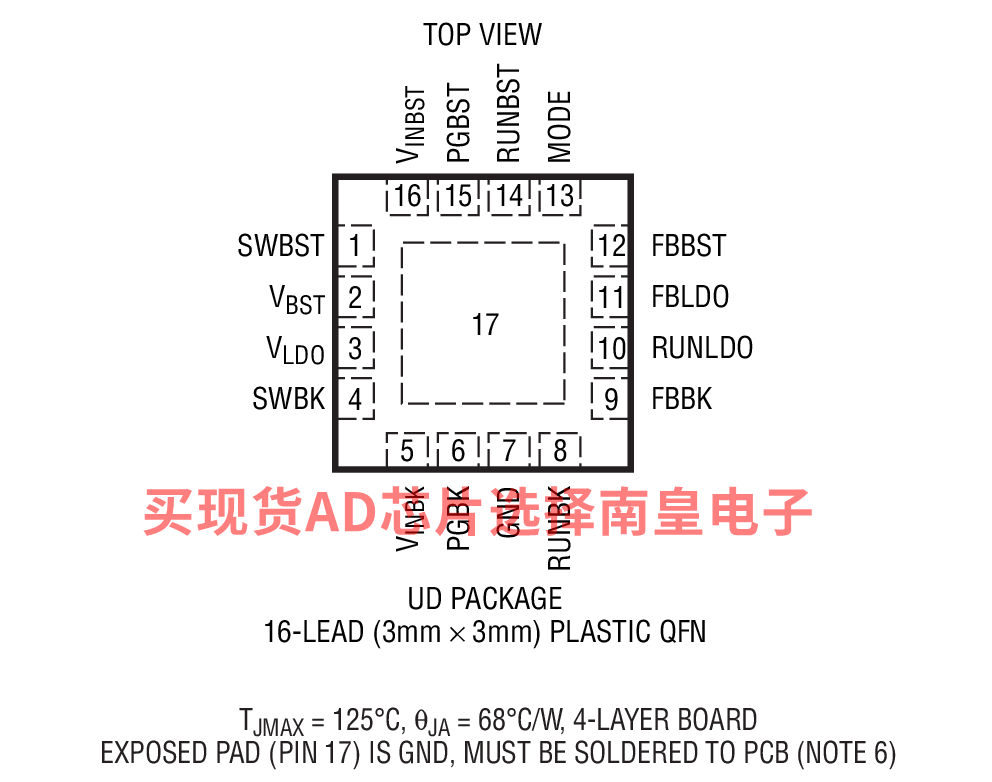

• 采用 16 引脚 3mm x 3mm QFN 封装

LTC3100EUD#PBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：管装，121，工作温度：-40 to 125C，AD官网报价：4.25（100-499个）；3.48（1000+个）

LTC3100EUD#TRPBF，封装：16-Lead QFN (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：4.25（100-499个）；3.48（1000+个）

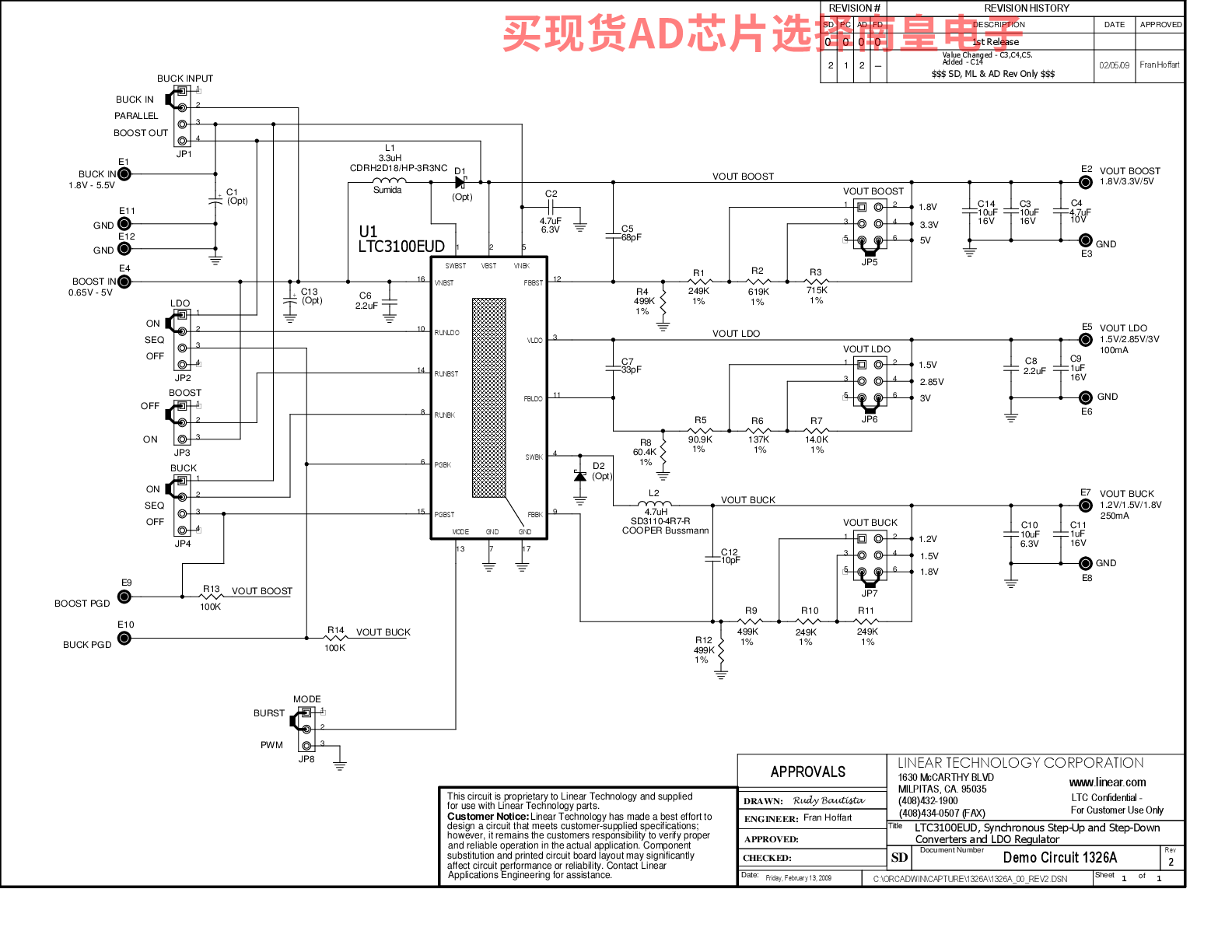

DC1326A：LTC3100EUD Demo Board | 1.5MHz Synchronous Dual-Channel DC/DC Converter and 100mA LDO

Demonstration circuit 1326A consists of three voltage regulators; a synchronous boost, a synchronous buck and a linear LDO. Jumpers are provided for selecting a total of nine output voltages (3 boost output voltages: 1.8V/3.3V/5V, 3 buck output voltages: 1.2V/1.5V/1.8V, and 3 LDO output voltages: 1.5V/2.85V/3V). The high efficiency DC/DC converters feature 700mA switches for the boost, 250mA for the buck and a 100mA rating for the LDO regulator. With a light load, the boost converter can startup with an input voltage as low as 700mV and once started, the input can go as low as 500mV while maintaining a regulated output. That maximum boost and buck input voltage is 5.5V. The buck converter requires 1.8V minimum input.
