LTC2977 是一款 8 通道电源系统管理器，用于排序、修整 (伺服)、裕度调节、监控、管理故障、提供远端采样和创建故障记录。PMBus 命令支持电源排序、精准负载点电压调节和裕度调节。DAC 采用一种专有软连接算法以较大限度地抑制电源扰动。监控功能包括针对 8 个电源输出通道和一个电源输入通道上的过压和欠压门限限值，以及过温和欠温限值。可编程故障响应能够利用“在检测到故障之后执行重试操作”的选项来停用电源。导致电源停用的故障会自动触发黑匣子 EEPROM 存储器记录故障状态及相关的远端采样。一个内部 16 位 ADC 负责监视 8 个输出电压、1 个输入电压和芯片温度。此外，奇数通道还可配置以测量一个电流检测电阻器两端的电压。一个可编程看门狗定时器用于监视微处理器运作的失速状态，并在必要时使微处理器复位。单线式总线可在多个 LTC 电源系统管理 (PSM) 器件上实现同步。配置 EEPROM 支持自主型操作，并不需要额外的软件。

应用

• 计算机和网络服务器
• 工业测试和测量
• 高可靠性系统
• 医疗成像
• 视频

• 可对8个电源进行时序控制、微调、裕量调节和监控
• 管理故障，监控遥测并创建故障日志
• PMBus兼容命令集
• 由LTpowerPlayGUI提供支持
• 将电源裕量设置或调整电源至目标值的0.25%范围内
• 每通道快速OV/UV监控器
• 协调多个LTC PSM器件上的时序和故障管理
• 将故障自动记录到内部EEPROM
• 无需附加软件即可自动工作

• 内部温度和输入电压监控器
• 精确监控八个输出电压、输入电压和内部芯片温度
• I2C / SMBus串行接口
• 可采用3.3V或4.5V至15V电源供电
• 可编程看门狗定时器
• LTC2978/LTC2978A的100%引脚兼容升级产品
• 采用64引脚9mm × 9mm QFN封装
• 通过AEC-Q100汽车应用认证

LTC2977CUP#PBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：管装，40，工作温度：0 to 70C，AD官网报价：14.74（100-499个）；12.16（1000+个）

LTC2977CUP#TRPBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：14.74（100-499个）；12.16（1000+个）

LTC2977IUP#PBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：管装，40，工作温度：-40 to 105C，AD官网报价：16.93（100-499个）；13.96（1000+个）

LTC2977IUP#TRPBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 105C，AD官网报价：16.93（100-499个）；13.96（1000+个）

LTC2977IUP#WPBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：管装，40，工作温度：-40 to 105C，AD官网报价：16.81（100-499个）；14.12（1000+个）

LTC2977IUP#WTRPBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 105C，AD官网报价：16.81（100-499个）；14.12（1000+个）

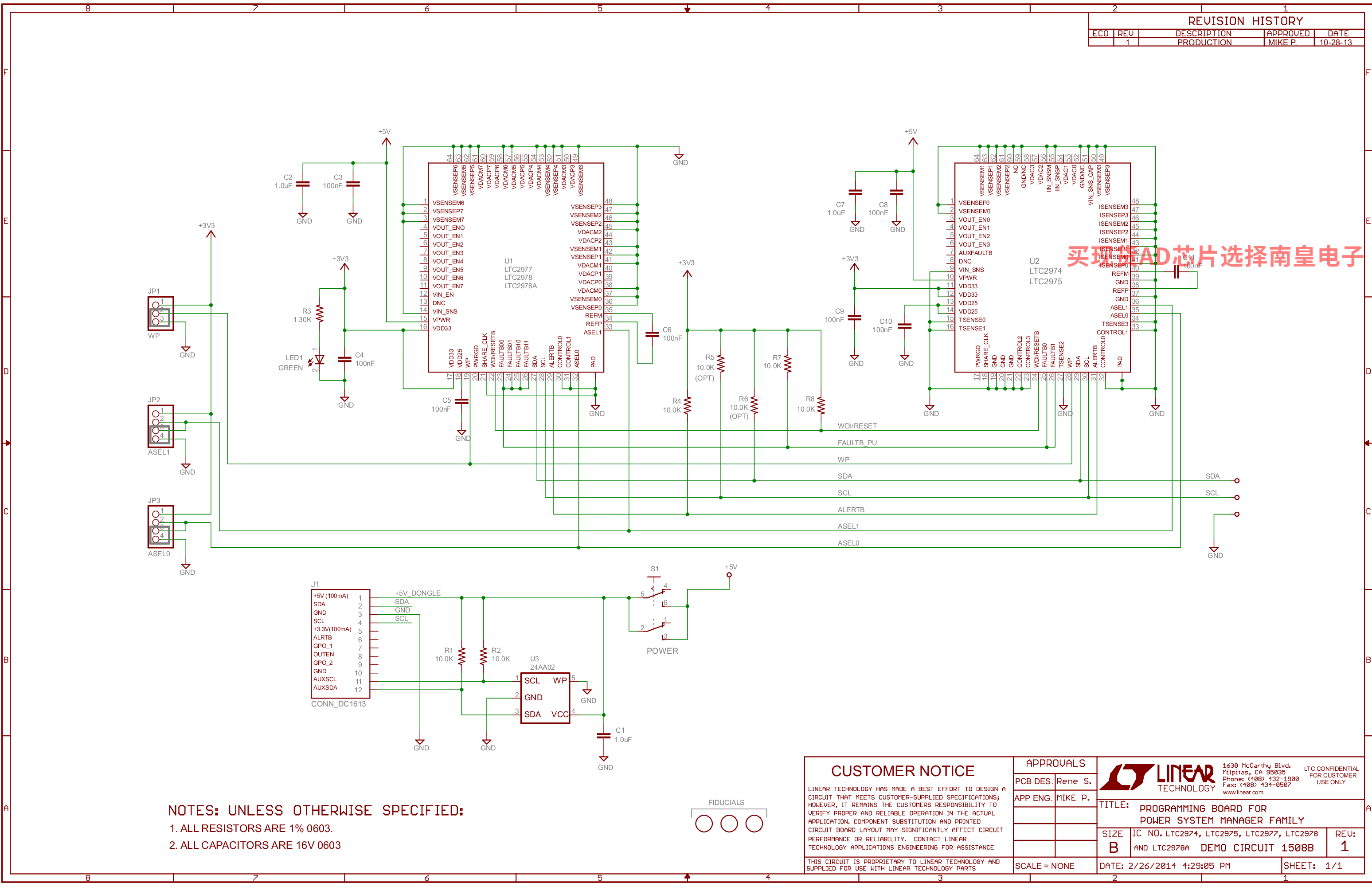

DC1508B-A：LTC2977、LTC2978A、LTC2978插座式编程板（需要DC1613）

DC1508B编程板包含对LTC2974、LTC2975、LTC2977、LTC2978和LTC2978A的EEPROM进行编程和验证所需的电路。这是它的主要用途。DC1508B配有一个翻盖式编程插座。EEPROM包含出厂默认配置。可以在GUI中找到与出厂默认配置相对应的LTpowerPlay *.proj 文件。
