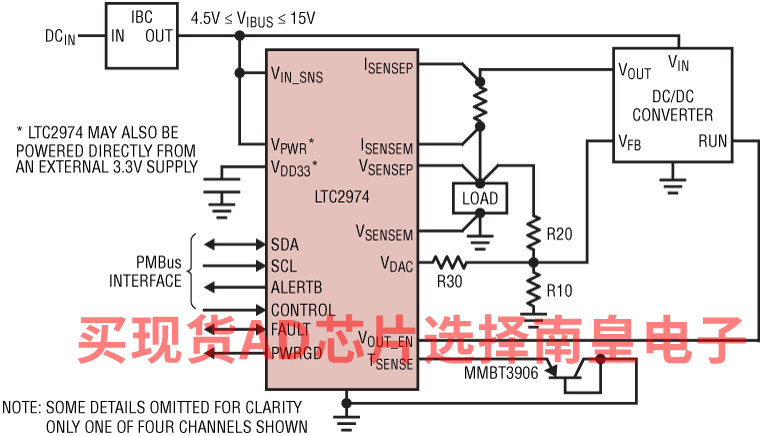

LTC2974 是一款 4 通道电源系统管理器，用于排序、修整 (伺服)、裕度调节、监控、管理故障、提供远端采样和创建故障记录。PMBus 命令支持电源排序、精准负载点电压调节和裕度调节。DAC 采用一种专有软连接算法以较大限度地抑制电源扰动。监控功能包括针对 4 个电源输出通道的过流和欠流、电压和温度门限限值，以及针对单个电源输入通道上的过压和欠压门限限值。可编程故障响应能够利用 “在检测到故障之后执行重试操作” 的选项来停用电源。导致电源停用的故障会自动触发黑匣子 EEPROM 存储器记录故障状态及相关的远端采样。一个内部 16 位 ADC 负责监视 4 个输出电压、4 个输出电流、4 个外部温度、1 个输入电压和芯片温度。另外，还计算输出功率。一个可编程看门狗定时器用于监视微处理器运作的失速状态，并在必要时使微处理器复位。单线式总线可在多个 LTC 电源系统管理器件上实现同步。配置 EEPROM 支持自主型操作，并不需要额外的软件。

• 计算机和网络服务器
• 工业测试和测量
• 高可靠性系统
• 医疗成像
• 视频

• 排序、调整和监控四种电源并为其设置裕量
• 管理故障，监控遥测并创建故障日志
• PMBus 兼容命令集
• 由 LTpowerPlay GUI提供支持
• 将电源裕量设置或调整电源至目标值的0.25%范围内
• 每通道快速OV/UV监控器
• 每通道快速输出电流监控器
• 协调多个LTC PSM器件上的时序和故障管理

• 将故障自动记录到内部EEPROM
• 无需附加软件即可自动工作
• 外部温度和输入电压监控器
• 精确监控四个输出电压、四个输出电流、四个外部温度、输入电压和内部裸片温度
• I2C/SMBus 串行接口
• 可采用3.3V或4.5V至15V电源供电

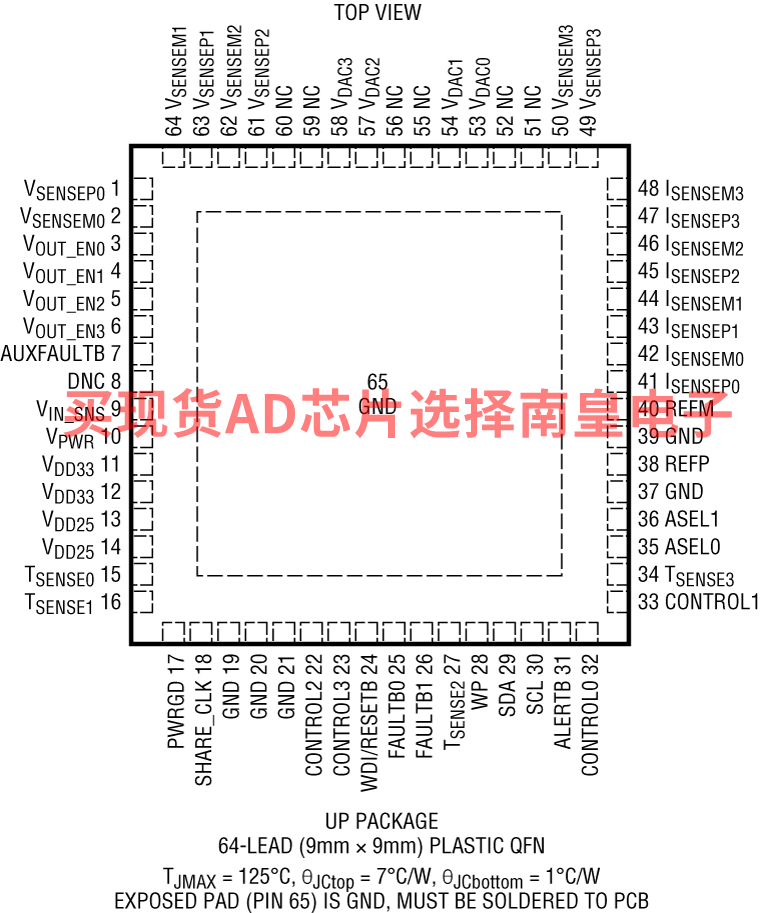

• 采用64引脚9mm × 9mm QFN封装

LTC2974CUP#PBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：管装，40，工作温度：0 to 70C，AD官网报价：11.94（100-499个）；9.8（1000+个）

LTC2974CUP#TRPBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：11.94（100-499个）；9.8（1000+个）

LTC2974IUP#PBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：管装，40，工作温度：-40 to 105C，AD官网报价：12.46（100-499个）；10.24（1000+个）

LTC2974IUP#TRPBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 105C，AD官网报价：12.46（100-499个）；10.24（1000+个）

LTC2974IUP#WPBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：管装，40，工作温度：-40 to 105C，AD官网报价：12.48（100-499个）；10.49（1000+个）

LTC2974IUP#WTRPBF，封装：64-Lead QFN (9mm x 9mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 105C，AD官网报价：12.48（100-499个）；10.49（1000+个）

DC1508B-B：LTC2974、LTC2975插座式编程板（需要DC1613）

DC1508B编程板包含对LTC2974、LTC2975、LTC2977、LTC2978和LTC2978A的EEPROM进行编程和验证所需的电路。这是它的一个用途。DC1508B配有一个翻盖式编程插座。EEPROM包含出厂默认配置。可以在GUI中找到与出厂默认值相对应的LTpowerPlay *.proj文件。
