LTC2972 是一款 2 通道电源系统管理器，用于对故障进行排序、微调（伺服）、裕量设置、监控，提供遥测以及创建故障日志。PMBus 命令支持电源排序、精密负载点电压调节和裕量设置。DAC 使用专有的软件连接算法较大程度地减小电源干扰。监控功能包括两个电源输出通道的过压和欠压以及过温和欠温阈值限制，以及单电源输入通道的过压和欠压阈值限制。可编程故障响应可以在检测到故障后禁用电源（提供可选的重试）。禁用电源的故障可以自动触发对故障状态和关联遥测的黑盒子 EEPROM 存储。内部 16 位 ADC 可监控两个输出电压、两个输出电流、两个外部温度、输入电压和电流以及裸片温度。还会计算输入功率、电能和输出功率。可编程看门狗计时器监控微处理器活动以发现暂停情况，并在必要时对微处理器进行复位。单线总线可以在多个 ADI 电源系统管理 (PSM) 器件上对电源进行同步。带 ECC 功能的配置 EEPROM 支持自主运行，无需额外的软件。

应用

• 计算机和网络服务器
• 工业测试和测量
• 高可靠性系统
• 视频和医学成像

• 对两个电源进行排序、微调、裕量设置和监控
• 管理故障、监控遥测
• 符合 PMBus 标准的命令集
• 受 LTpowerPlay GUI 支持
• 在目标的 0.25% 范围内对电源进行裕量设置和微调
• 监控输入电流 (±1%) 和积累电能
• 每个通道具有快速 OV/UV 监控器
• 在多个 ADI PSM 器件之间协调排序和故障管理
• 自动将故障记录到内部 EEPROM 中

• 可自主运行，无需额外的软件
• 可配置电源正常输出引脚
• 准确监控输出电压、输出电流、温度以及输入电压和电流
• 1.8V 到 3.3V I2C/SMBus 串行接口
• 直接连接到稳压器 IMON 引脚
• 可由 3.3V 或 4.5V 到 15V 的电源供电
• 采用 44 引脚 6mm × 7mm QFN 封装
• LTpowerPlay配置和开发工具

LTC2972CUJF#PBF，封装：44-Lead QFN (6mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：0 to 70C，AD官网报价：5.89（100-499个）；4.86（1000+个）

LTC2972CUJF#TRPBF，封装：44-Lead QFN (6mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：0 to 70C，AD官网报价：5.89（100-499个）；4.86（1000+个）

LTC2972IUJF#PBF，封装：44-Lead QFN (6mm x 7mm x 0.75mm w/ EP)，包装形式及数量：管装，52，工作温度：-40 to 105C，AD官网报价：6.76（100-499个）；5.58（1000+个）

LTC2972IUJF#TRPBF，封装：44-Lead QFN (6mm x 7mm x 0.75mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 105C，AD官网报价：6.76（100-499个）；5.58（1000+个）

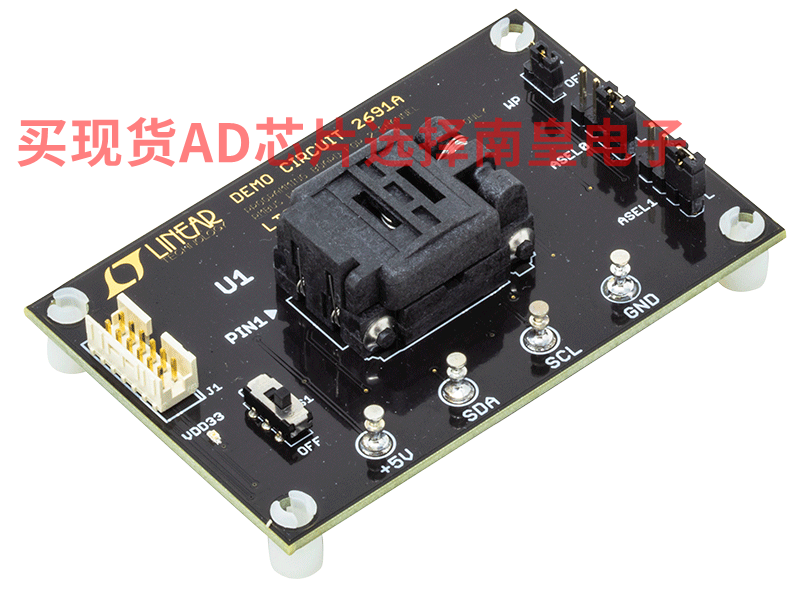

DC2691A：用于 2 通道 PMBus 电源系统管理器的 LTC2972 编程板

DC2691A 编程板包含对 LTC2972 的 EEPROM 进行编程和验证所需的电路。它在装运交付时安装了一个翻盖式编程插座。可以在 GUI 中找到与出厂默认配置相对应的 LTpowerPlay *.proj 文件。

如欲正确地编程和验证 EEPROM 的内容，请下载并安装 LTpowerPlay 软件 (GUI)。

另外，您还需要一个凌力尔特 (现隶属 ADI) 的 DC1613 USB 至 I2C/SMBus/PMBus 控制器。
