LTC2971、LTC2971-1、LTC2971-2和LTC2971-3是双通道高压电源系统管理器，用于时序控制、调整（伺服）、裕量调节、监控、故障管理，提供遥测和故障日志。DAC采用专有的软连接算法，使电源扰动降至较小。监控功能包括用于两个电源输出通道和一个输入通道的过压和欠压以及温度阈值限制。可编程的故障响应可以禁用电源，配置重试操作并触发故障状态和相关遥测的黑盒EEPROM存储。内部16位ADC可监控两个输出电压、两个输出电流、两个外部温度、输入电压和电流以及裸片温度。也可计算输入功率、电能和输出功率。可编程看门狗定时器可监控微处理器活动，并在必要时重置微处理器。单线式总线在多个ADI电源系统管理(PSM)器件上同步电流。集成ECC的配置EEPROM支持自动工作，而无需附加软件。

• 顺序，修剪，裕量，监督，管理和记录故障，以及监视两个电源的遥测
• 监控 0 V 至 60 V 的输入电压，1％ 以内的输入电流并积聚能量
• 管理 −60V 至 60V 的输出或留有 0.25% 的微调裕度
• 1.8V 至 3.3V PMBus/SMBus/I2C 兼容的串行接口

• 受 LTpowerPlay GUI 支持
• 在多个 ADI PSM 器件之间协调时序和故障管理
• 可自主运行，无需额外的软件
• 直接连接到稳压器 IMON 引脚
• 可由 3.3 V, 或 4.5 V 到 60 V 的电源供电

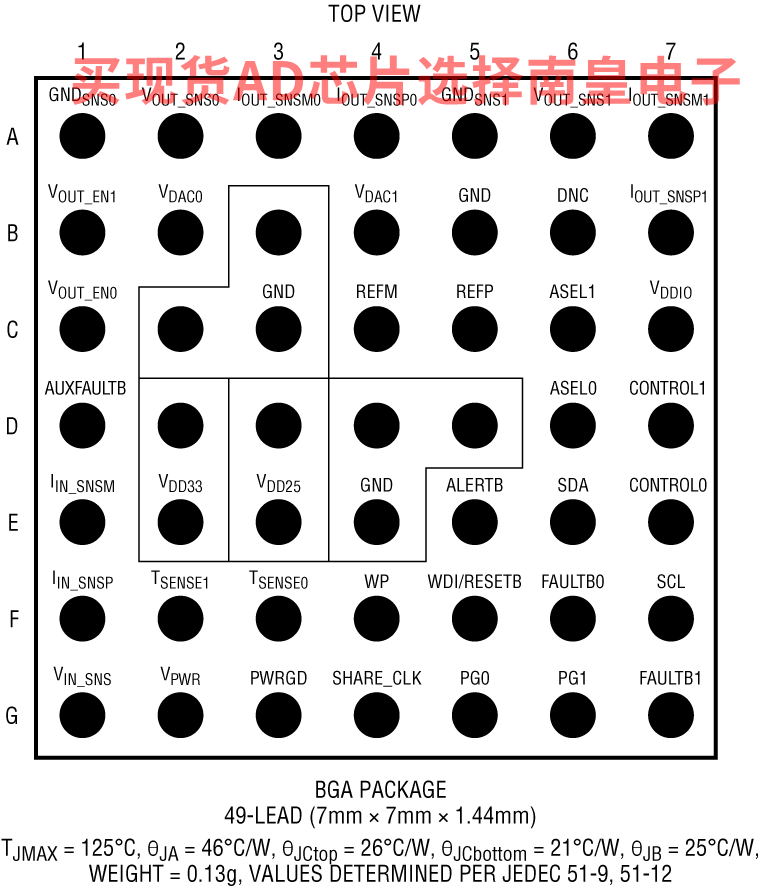

• 采用 49 引脚 7 mm × 7 mm BGA 封装

LTC2971CY#PBF，封装：49-Lead (7.00mm × 7.00mm × 1.44mm)，包装形式及数量：托盘，260，工作温度：0 to 70C，AD官网报价：6.95（100-499个）；5.84（1000+个）

LTC2971CY-1#PBF，封装：49-Lead (7.00mm × 7.00mm × 1.44mm)，包装形式及数量：托盘，260，工作温度：0 to 70C，AD官网报价：6.95（100-499个）；5.84（1000+个）

LTC2971CY-2#PBF，封装：49-Lead (7.00mm × 7.00mm × 1.44mm)，包装形式及数量：托盘，260，工作温度：0 to 70C，AD官网报价：6.95（100-499个）；5.84（1000+个）

LTC2971CY-3#PBF，封装：49-Lead (7.00mm × 7.00mm × 1.44mm)，包装形式及数量：托盘，260，工作温度：0 to 70C，AD官网报价：6.95（100-499个）；5.84（1000+个）

LTC2971HY#PBF，封装：49-Lead (7.00mm × 7.00mm × 1.44mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：8.42（100-499个）；7.07（1000+个）

LTC2971HY-1#PBF，封装：49-Lead (7.00mm × 7.00mm × 1.44mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：8.42（100-499个）；7.07（1000+个）

LTC2971HY-2#PBF，封装：49-Lead (7.00mm × 7.00mm × 1.44mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：8.42（100-499个）；7.07（1000+个）

LTC2971HY-3#PBF，封装：49-Lead (7.00mm × 7.00mm × 1.44mm)，包装形式及数量：托盘，260，工作温度：-40 to 125C，AD官网报价：8.42（100-499个）；7.07（1000+个）

LTC2971IY#PBF，封装：49-Lead (7.00mm × 7.00mm × 1.44mm)，包装形式及数量：托盘，260，工作温度：-40 to 105C，AD官网报价：7.65（100-499个）；6.42（1000+个）

LTC2971IY-1#PBF，封装：49-Lead (7.00mm × 7.00mm × 1.44mm)，包装形式及数量：托盘，260，工作温度：-40 to 105C，AD官网报价：7.65（100-499个）；6.42（1000+个）

LTC2971IY-2#PBF，封装：49-Lead (7.00mm × 7.00mm × 1.44mm)，包装形式及数量：托盘，260，工作温度：-40 to 105C，AD官网报价：7.65（100-499个）；6.42（1000+个）

LTC2971IY-3#PBF，封装：49-Lead (7.00mm × 7.00mm × 1.44mm)，包装形式及数量：托盘，260，工作温度：-40 to 105C，AD官网报价：7.65（100-499个）；6.42（1000+个）

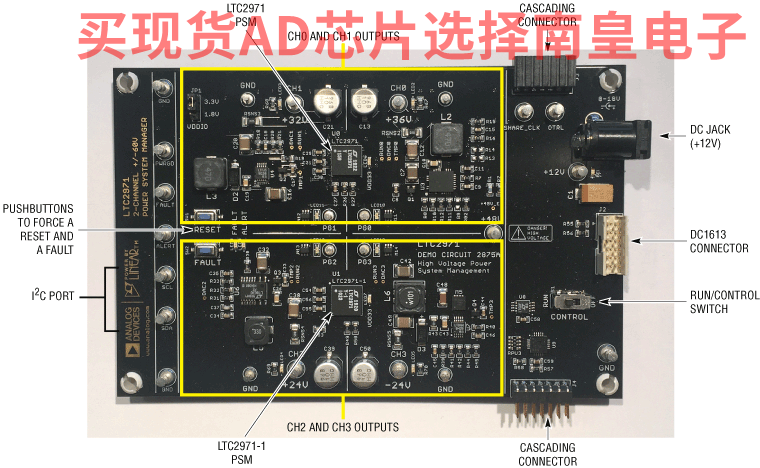

DC2875A：LTC2971演示板 | 具有四个电源轨的高电压两个2通道PMBus电源系统管理器

DC2875A是一款使用LTC2971电源系统管理器与不同稳压器相连的演示系统。该演示板包含演示利用两个2通道LTC2971器件管理四个电源的电源系统所需的所有电路。四个电源包括各种开关稳压器，用于演示各种电压和电流检测方法。该演示板提供一个复杂的4通道数字可编程电源系统。

LTC2971是一款双通道I2C/SMBus/PMBus电源系统管理器，具有精确的输入电流和电能计量功能，并且可以管理±60V电源。该器件可监控输入电流和输入电压，并计算输入功率和电能。DC2875A演示了LTC2971对4个电源进行时序控制、微调、裕量调节、监测以及故障记录的功能。LTC2971可监控每个通道的输出电压和输出电流，同时监控各通道的外部温度传感器及其自己的内部裸片温度。

DC2875A板包含四个独立的供电轨。四个供电轨均基于DC/DC开关稳压器。+36 V和+32 V通道由LTC2971管理，而±24 V通道由LTC2971-1管理。该板预配置了这些电压，并可用反馈电阻重新配置。

LTpowerPlay图形用户界面(GUI)支持此演示系统，并能够控制LTC2971的特性。LTpowerPlay软件和DC2875A硬件系统共同构建了一个功能强大的开发环境，用于设计和测试LTC2971的配置设置。LTpowerPlay将这些设置存储在LTC2971的内部EEPROM或项目文件中。该软件显示电源系统管理IC的配置设置和实时测量。通过遥测功能，可以轻松访问和解码LTC2971创建的故障日志。该板使用EEPROM值进行预编程，适用于DC2875A上的四个供电轨。即插即用！

使用 LTpowerPlay通过Analog Devices Express(ADX)订购预编程器件。
