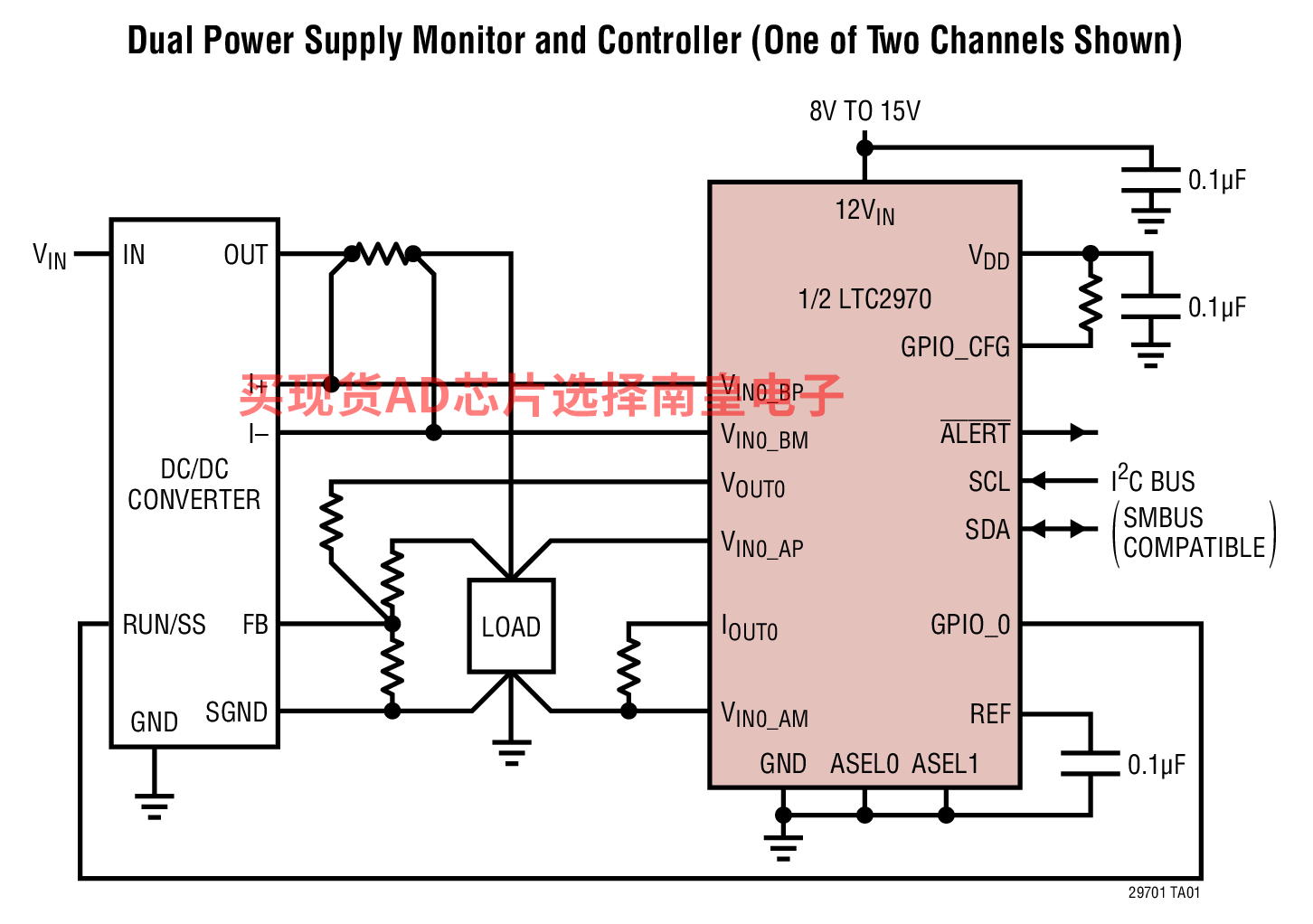

LTC2970 是一款双通道电源监视器和裕度调节控制器，具有一个与 SMBus 相兼容的I2C 总线接口。一个低漂移、片内基准和 14 位 ΔΣ A/D 转换器提供了电源电压、负载电流或内部芯片温度的精准测量。故障管理功能允许针对可配置过压和欠压故障条件来确定 ALERT。两个电压缓冲、8 位 IDAC 实现了 DC/DC 转换器输出电压的高准确度设置。通过配置，可以使这些 IDAC 采用 ADC 来自动地把电源保持于期望的电压值。LTC2970-1 增加了一种跟踪功能，该功能可用于以一种受控的方式来接通或关断多个电源。

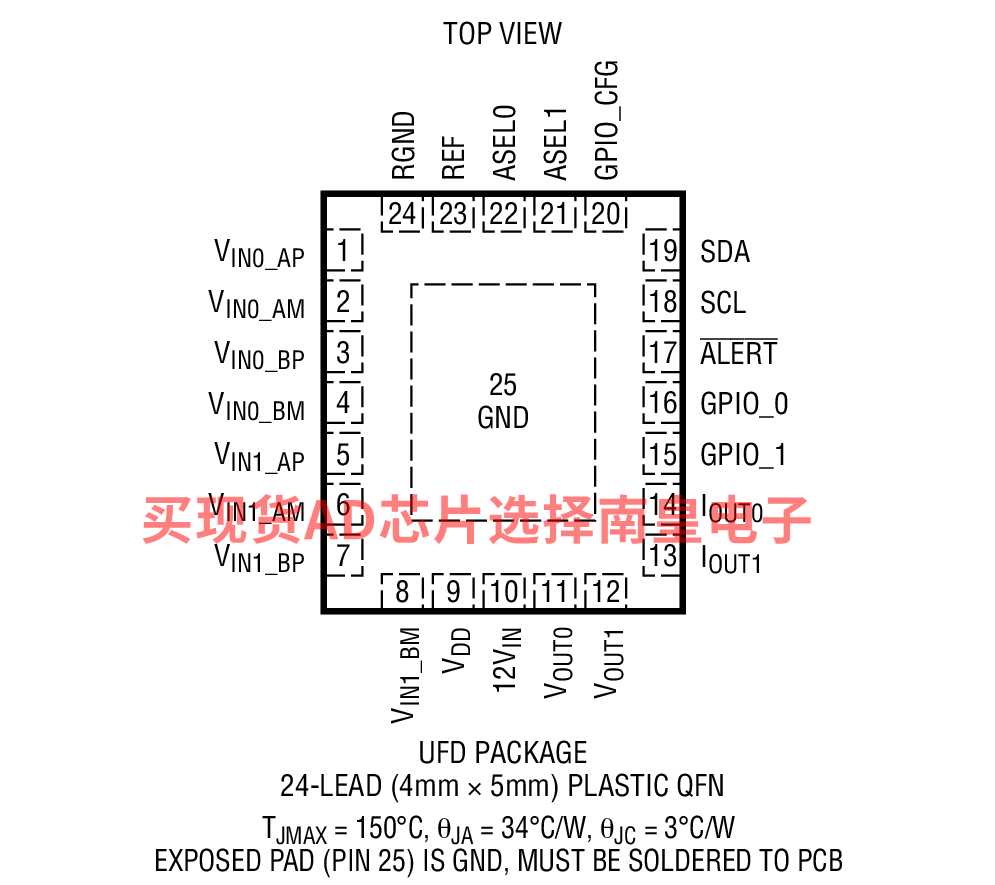

通过 ASEL0 和 ASEL1 引脚的搭接，可将总线地址设定为 9 种可能组合中的一种。LTC2970 / LTC2970-1 采用 24 引脚、4mm x 5mm QFN 封装。

• 双通道电源电压伺服
• 监视电源电压和电流
• 可编程电源
• 可编程基准

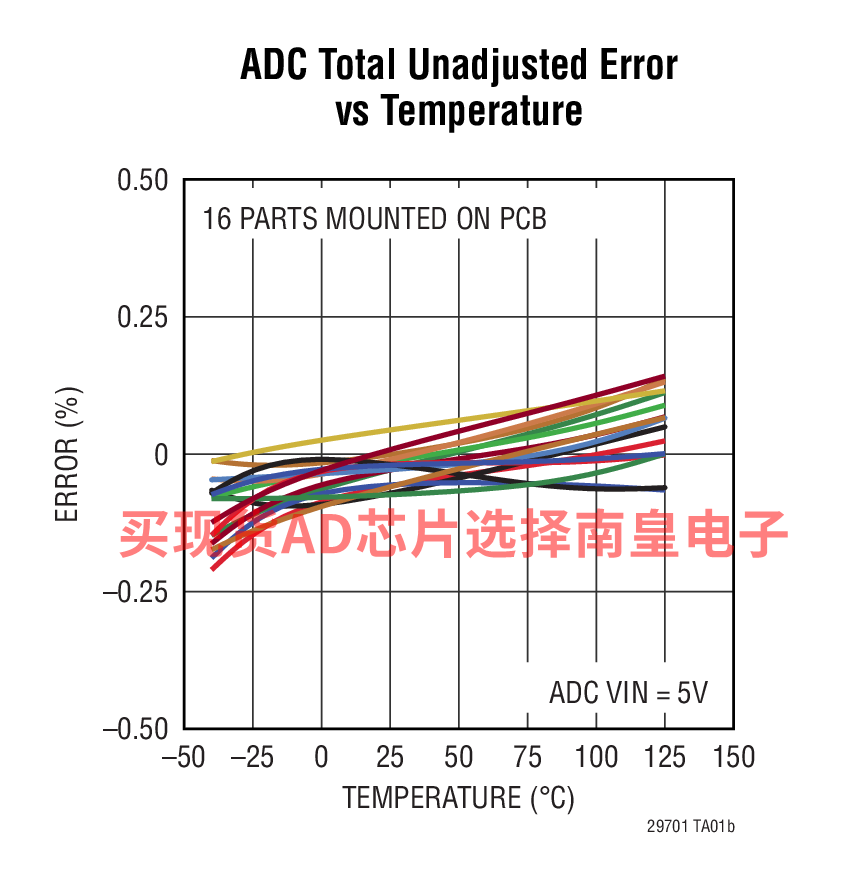

• 具片内基准、总未调整误差少于 ±0.5% 的 14 位 ΔΣ ADC
• 具 1x 电压缓冲器的双通道 8 位 IDAC
• 线性、电压伺服通过使 IDAC 输出斜坡上升 / 下降来调节电源电压
• I2C 总线接口 (与 SMBus 兼容)
• 大量、可由用户进行配置的故障监视功能
• 内置温度传感器
• 采用 24 引脚 4mm x 5mm QFN 封装



LTC2970CUFD#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：4.73（100-499个）；3.91（1000+个）

LTC2970CUFD#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.73（100-499个）；3.91（1000+个）

LTC2970CUFD-1#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：0 to 70C，AD官网报价：4.73（100-499个）；3.91（1000+个）

LTC2970CUFD-1#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：4.73（100-499个）；3.91（1000+个）

LTC2970HUFD#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：6.22（100-499个）；5.13（1000+个）

LTC2970HUFD#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.22（100-499个）；5.13（1000+个）

LTC2970HUFD-1#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 125C，AD官网报价：6.22（100-499个）；5.13（1000+个）

LTC2970HUFD-1#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 125C，AD官网报价：6.22（100-499个）；5.13（1000+个）

LTC2970IUFD#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：5.67（100-499个）；4.68（1000+个）

LTC2970IUFD#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.67（100-499个）；4.68（1000+个）

LTC2970IUFD-1#PBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：管装，73，工作温度：-40 to 85C，AD官网报价：5.67（100-499个）；4.68（1000+个）

LTC2970IUFD-1#TRPBF，封装：24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.67（100-499个）；4.68（1000+个）

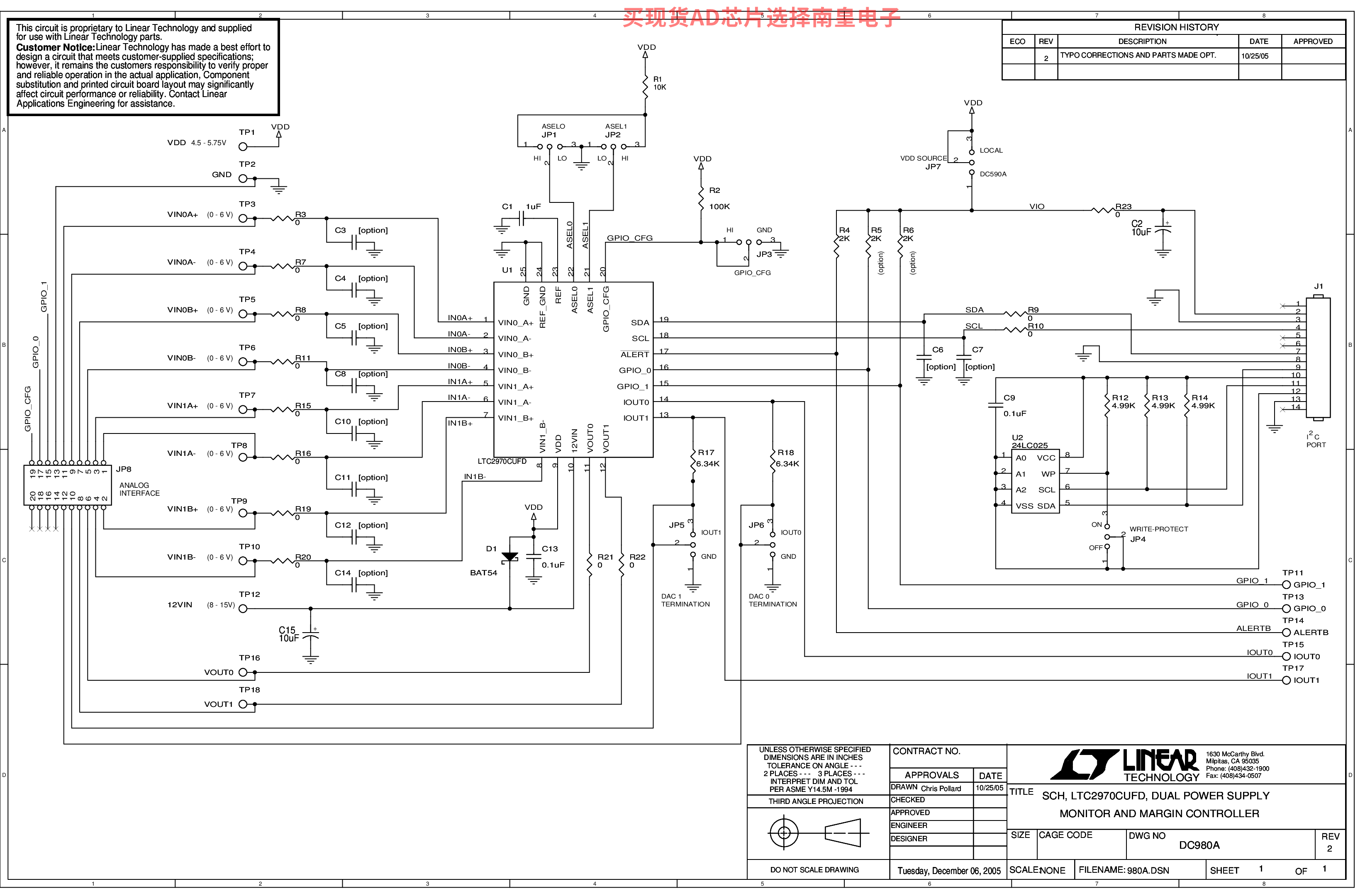

DC980A/B：LTC2970演示板 | 双路电源监控器和裕量调节控制器[需要DC590]

DC980A和DC980B均为演示系统，用于展示具有I2C接口的双路电源监控器和裕量调节控制器LTC2970。DC980A板包含LTC2970器件，而DC980B板包含LTC3828双通道DC/DC控制器。两个电路板均通过一个20引脚连接器相互连接。DC980B板内置双路输出、2相同步降压稳压器LTC3828。LTC2970的两个电压缓冲型8位IDAC可以对LTC3828输出电压进行高精度裕量调节。IDAC可配置为使用ADC进行反馈，将电源伺服到所需电压。DC980B预配置了3.3V和5V电源轨电压

DC2467A：LTC2970 Linduino One Shield [Requires DC2026, Optional DC1613]

The DC2467 Linduino shield is a demonstration system for the LTC2970 dual power supply monitor and margining controller. The LTC2970 provides a rich set of features for monitoring and controlling two power rails, including monitoring supply voltage and current, detecting faults in voltage and current, margining the supply voltage high or low, measuring temperature, and turning the supplies on and off through GPIO pins. It is fully accessible through the built-in I2C bus, which allows it to communicate with an external microcontroller or other I2C bus master.
