LTC2954（具微处理器中断功能的按钮接通/关断控制器）-AD代理

LTC2954的基本参数

制造厂商：AD
产品类别：按钮控制器
技术类目：按钮控制器
功能描述：具微处理器中断功能的按钮接通/关断控制器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

LTC2954的产品详情：

LTC2954 是一款按钮接通 / 关断控制器，可通过一个按钮接口来管理系统电源。一个使能输出负责触发系统电源，而一个中断输出则负责提供防反跳按钮状态。中断输出可在菜单驱动型应用中使用，以要求执行系统断电操作。一个断电输入允许微处理器或系统将使能输出复位，从而有效地实现系统断电。可独立调节的接通和关断定时器实现了使能输出的可靠按钮控制，并能阻止系统电源的意外触发。

LTC2954 可在一个 2.7V 至 26.4V 的宽输入电压范围内运作，以适应多种输入电源。非常低的静态电流 (典型值为 6μA) 使 LTC2954 成为电池供电型应用的理想选择。该器件可提供两种版本，以适应正或负使能极性。

应用

按钮 PowerPath 控制
便携式仪表
刀片服务器
便携式客户服务 PDA
台式电脑及笔记本电脑

LTC2954的优势和特点：

可调的电源接通 / 关断定时器
低电源电流：6μA
宽工作电压范围：2.7V 至 26.4V
低泄漏 EN 输出 (LTC2954-1) 可提供 DC/DC 转换器控制
高电压 EN 输出 (LTC2954-2) 可提供电路断路器控制
简单的接口提供了顺畅的微处理器停机
具内部上拉电阻器的高输入电压 PB 引脚
在 PB 输入端上提供了 ±10kV ESD HBM
在 KILL 比较器输入端上提供了准确的 0.6V 门限

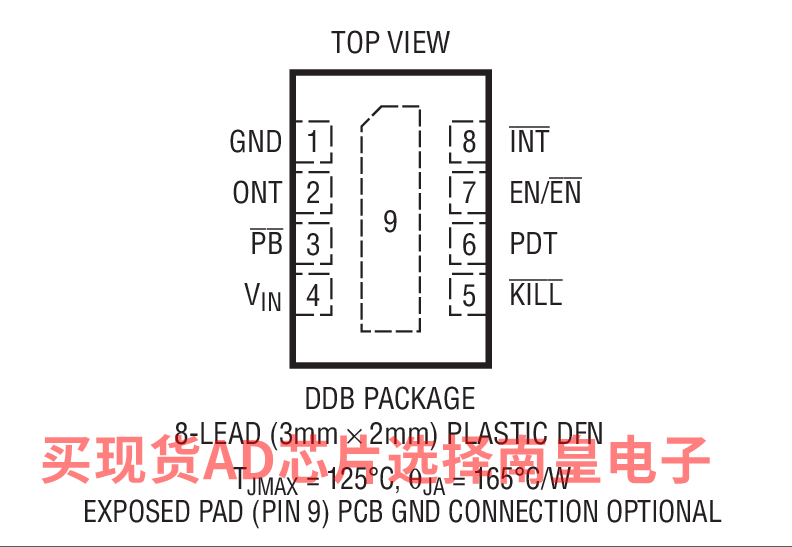

8 引脚 3mm x 2mm DFN 封装和 ThinSOT 封装

LTC2954具体的完整产品型号参数及价格（美元）：

LTC2954CDDB-1#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.34（100-499个）；2.01（1000+个）

LTC2954CDDB-1#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.34（100-499个）；2.01（1000+个）

LTC2954CDDB-2#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.34（100-499个）；2.01（1000+个）

LTC2954CDDB-2#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.34（100-499个）；2.01（1000+个）

LTC2954CTS8-1#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.34（100-499个）；2.01（1000+个）

LTC2954CTS8-1#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.34（100-499个）；2.01（1000+个）

LTC2954CTS8-2#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.34（100-499个）；2.01（1000+个）

LTC2954CTS8-2#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.34（100-499个）；2.01（1000+个）

LTC2954IDDB-1#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.4（1000+个）

LTC2954IDDB-1#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.4（1000+个）

LTC2954IDDB-2#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.4（1000+个）

LTC2954IDDB-2#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.4（1000+个）

LTC2954ITS8-1#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.4（1000+个）

LTC2954ITS8-1#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.4（1000+个）

LTC2954ITS8-2#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.4（1000+个）

LTC2954ITS8-2#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.4（1000+个）

LTC2954的评估套件：

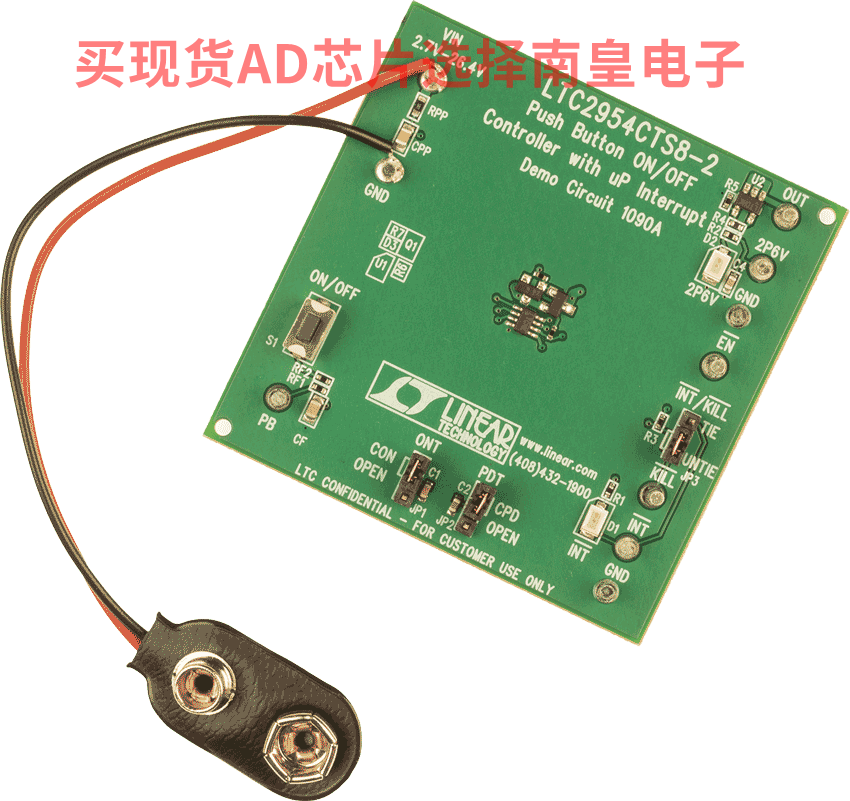

DC1090A：LTC2954 | Push Button On/Off Controller with uP Interrupt

DC1090A: Demo Board for LTC2954 Push Button On/Off Controller with µP Interrupt

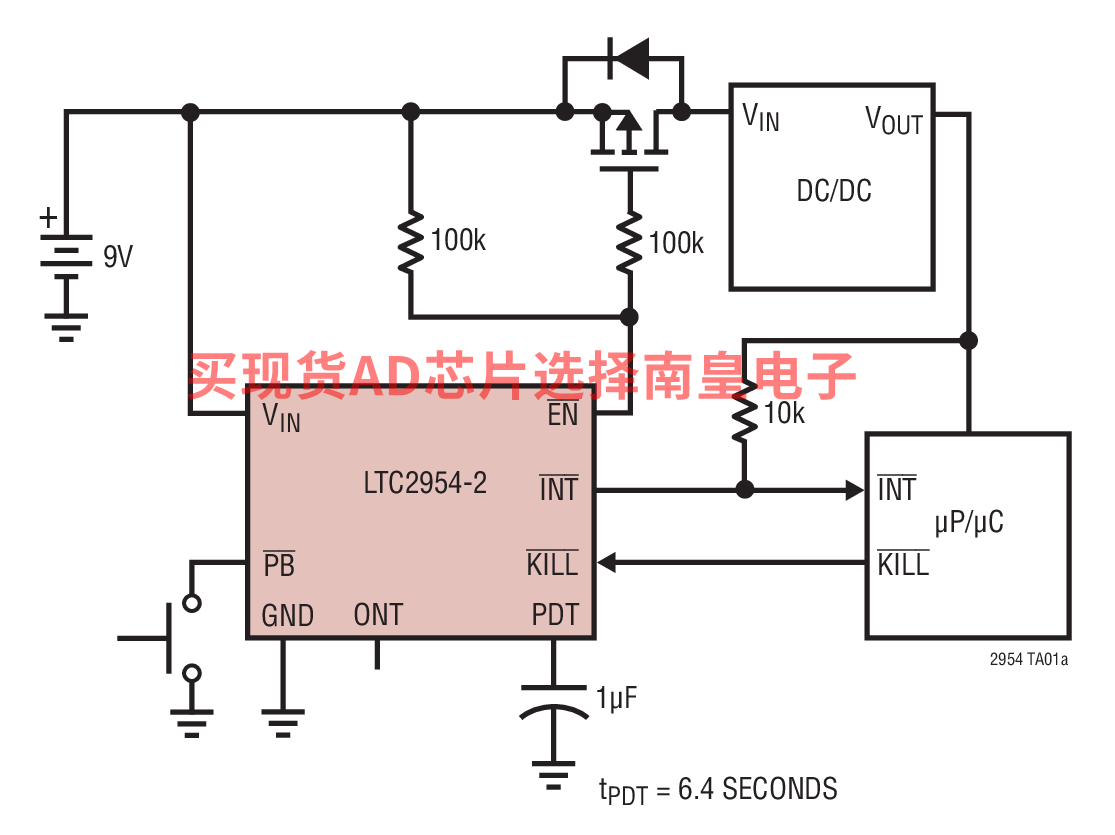

LTC2954的电路图解：

LTC2954的评估套件：
