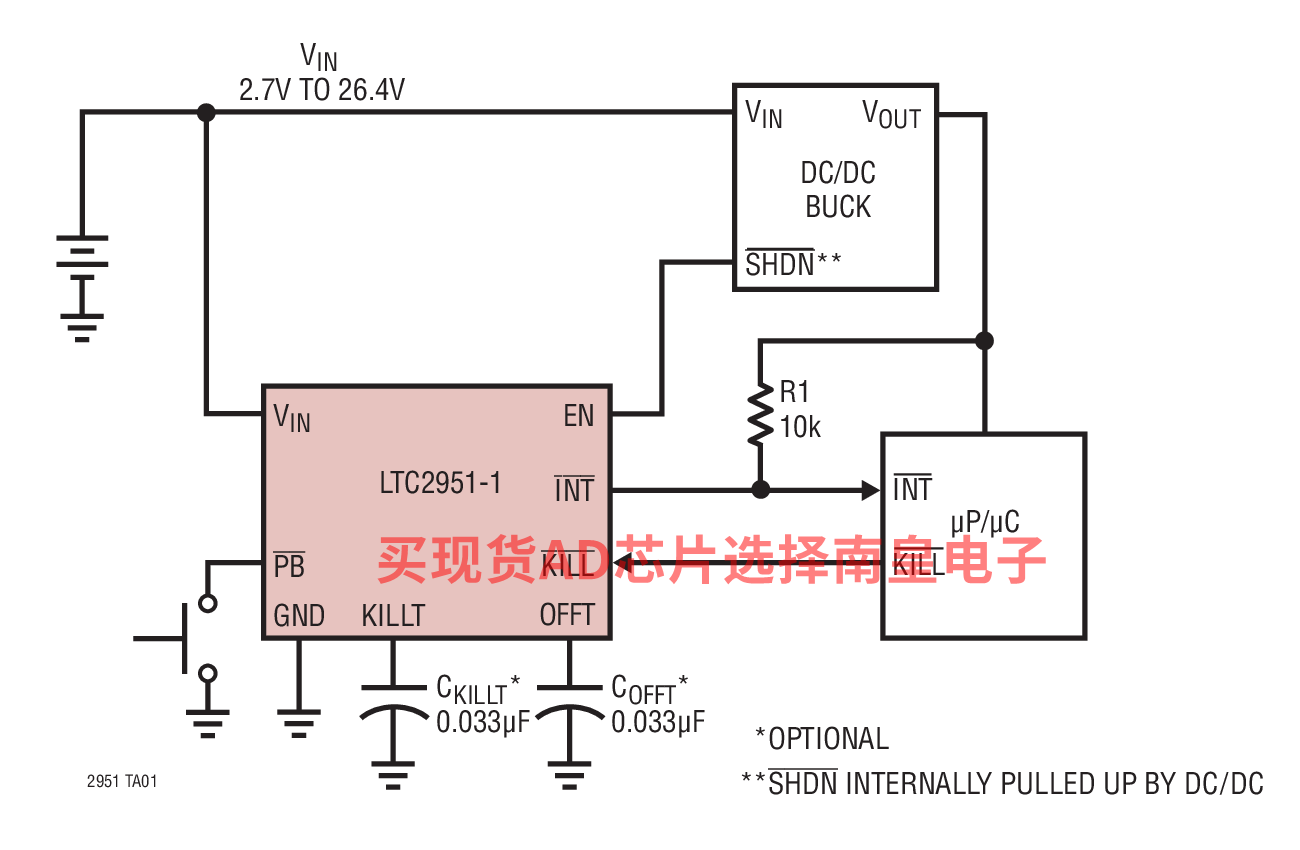

LTC2951 是一款微功率、宽输入电压范围、按钮接通/关断控制器。该器件包含一个用于控制一个漏极开路使能输出的电平变换按钮输入。按钮关断防反跳时间可从外部进行设置，而接通防反跳时间则固定于 128ms。一个简单的微处理器接口为在断电之前进行正确的系统内务处理创造了条件。在系统故障条件下，一个可调 KILL 超时延迟可确保正确的断电。

LTC2951 可在一个 2.7V 至 26.4V 的宽输入电压范围内运作，以适应各种各样的输入电源。非常低的静态电流 (典型值为 6µA) 使得 LTC2951 成为电池供电型应用的理想选择。该器件有两种版本，以提供正使能极性或负使能极性。器件的封装型式为 8 引脚 3mm x 2mm DFN 和 ThinSOT。

• 便携式仪表
• Blade 服务器
• 便携式客户服务 PDA
• 台式计算机和笔记本计算机

• 可调型按钮防反跳和延迟定时器
• 低电源电流：6µA
• 宽工作电压范围：2.7V 至 26.4V
• EN 输出 (LTC2951-1) 提供了 DC/DC 转换器控制
• EN 输出 (LTC2951-2) 提供了电路断路器控制
• 简单的接口提供了便利的微处理器停机功能
• 具有内部上拉电阻器的高输入电压 PB 引脚
• 在 PB 输入端上的  ±10kV ESD HBM
• 在 KILL 比较器输入端上具有准确的 0.6V 门限
• 采用 8 引脚 3mm x 2mm DFN 和 ThinSOT 封装

LTC2951CDDB-1#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.34（100-499个）；2.05（1000+个）

LTC2951CDDB-1#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.34（100-499个）；2.05（1000+个）

LTC2951CDDB-2#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.34（100-499个）；2.05（1000+个）

LTC2951CDDB-2#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.34（100-499个）；2.05（1000+个）

LTC2951CTS8-1#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.34（100-499个）；2.05（1000+个）

LTC2951CTS8-1#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.34（100-499个）；2.05（1000+个）

LTC2951CTS8-2#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：0 to 70C，AD官网报价：2.34（100-499个）；2.05（1000+个）

LTC2951CTS8-2#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：2.34（100-499个）；2.05（1000+个）

LTC2951IDDB-1#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.43（1000+个）

LTC2951IDDB-1#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.43（1000+个）

LTC2951IDDB-2#TRMPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.43（1000+个）

LTC2951IDDB-2#TRPBF，封装：8-Lead DFN (3mm x 2mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.43（1000+个）

LTC2951ITS8-1#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.43（1000+个）

LTC2951ITS8-1#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.43（1000+个）

LTC2951ITS8-2#TRMPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.43（1000+个）

LTC2951ITS8-2#TRPBF，封装：8-Lead SOT-23，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：2.75（100-499个）；2.43（1000+个）

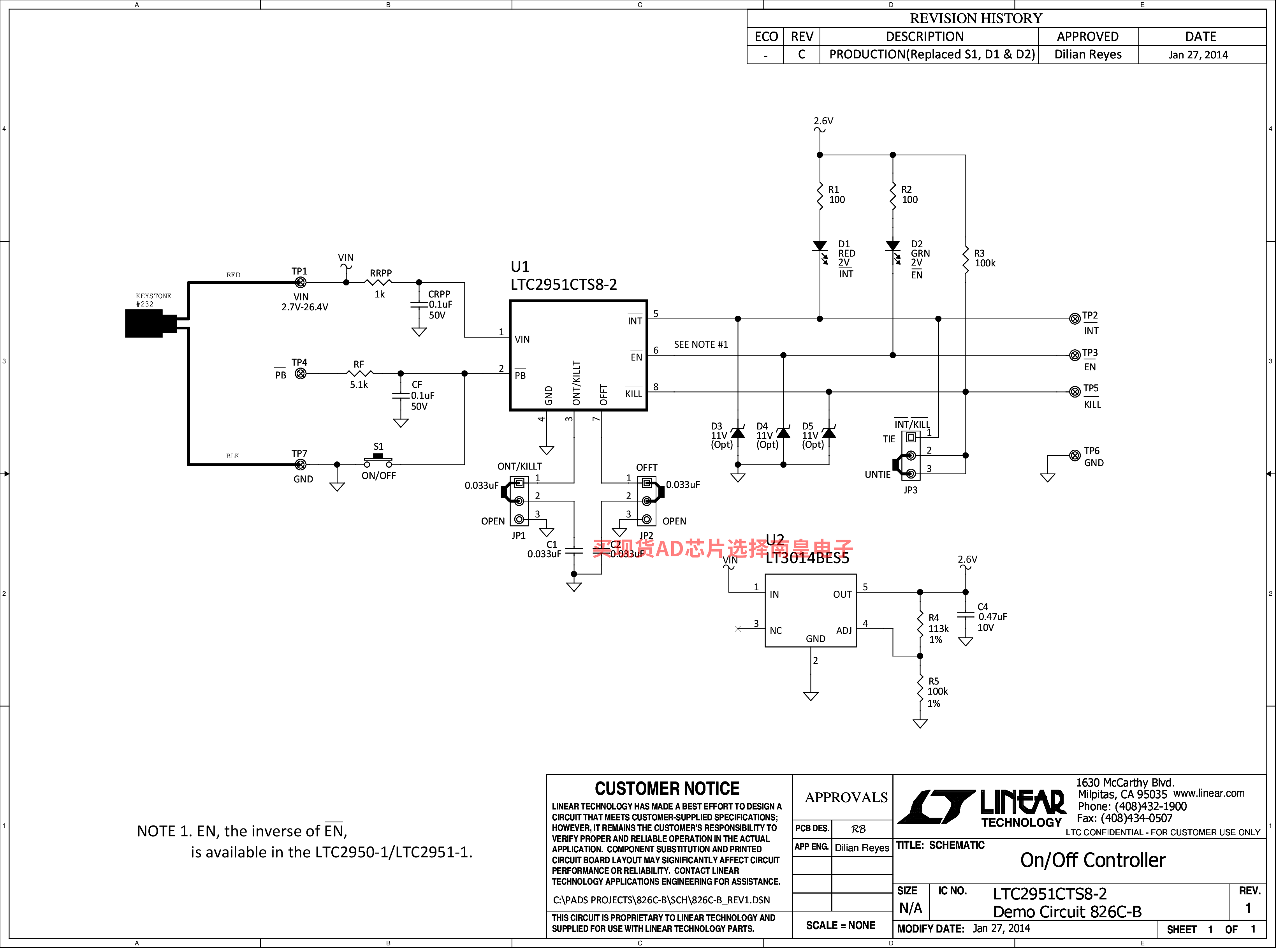

DC826C：dc826c——LTC2950-2/LTC2951-2 按钮接通/关断控制器 2.7V ≤ VIN ≤ 26.4V

演示电路 826C-A 和 826C-B 分别采用了 LTC2950-2 和 LTC2951-2，这两款器件是低功率、宽输入电压范围的按钮接通/关断控制器。按钮开关可将 /PB 引脚短接至地，进而将 /EN 引脚设定为低电平。随后将 /PB 引脚第二次短接至地，则使 /EN 引脚复位至高电平。/EN 引脚用于连接至 DC/DC 转换器停机，以控制电路的接通和关断 (使用 DC826C-A/DC826C-B 上的一个绿光 LED 进行仿真)。
